公园夜景景观亮化施工组织设计.pdf

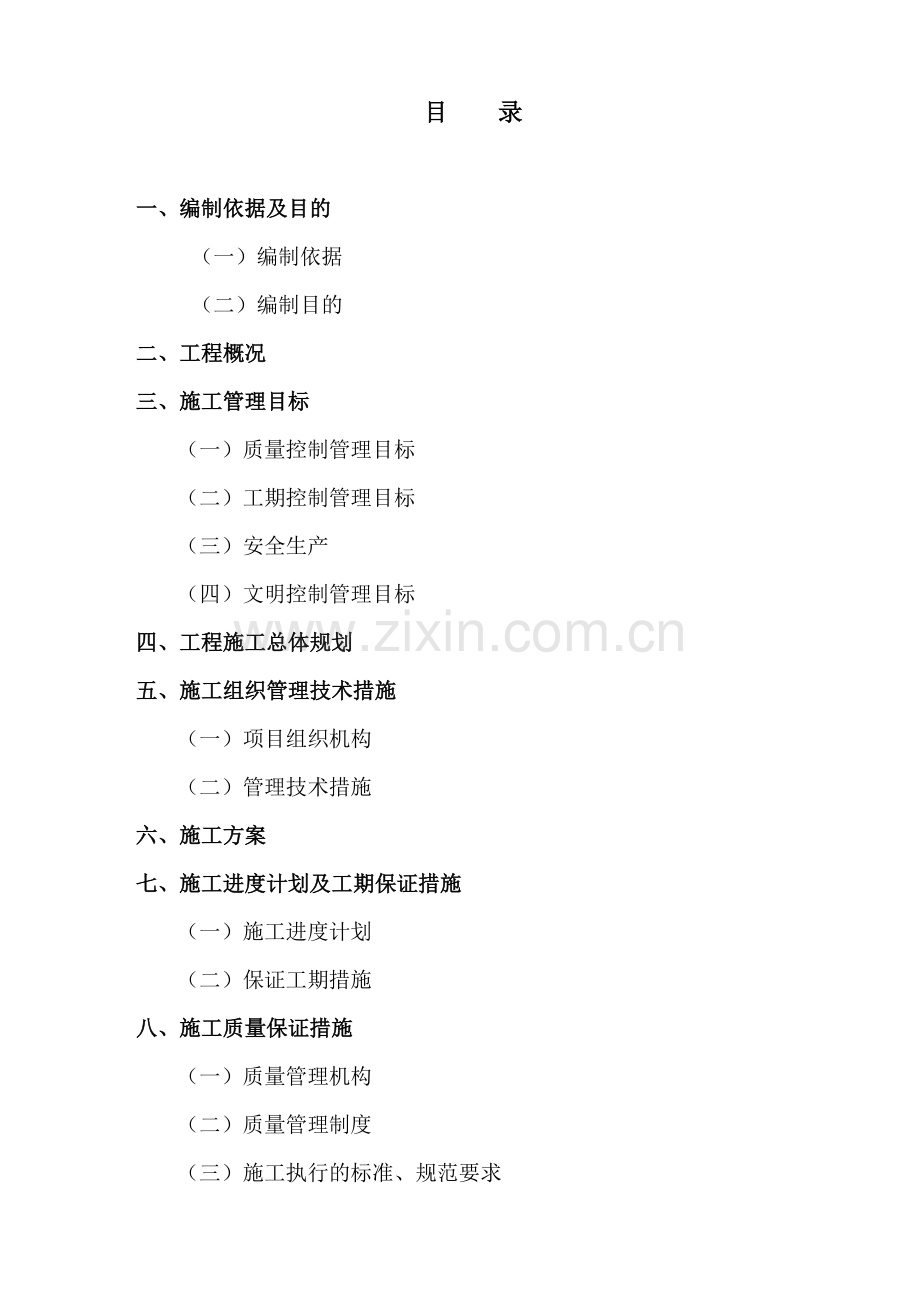

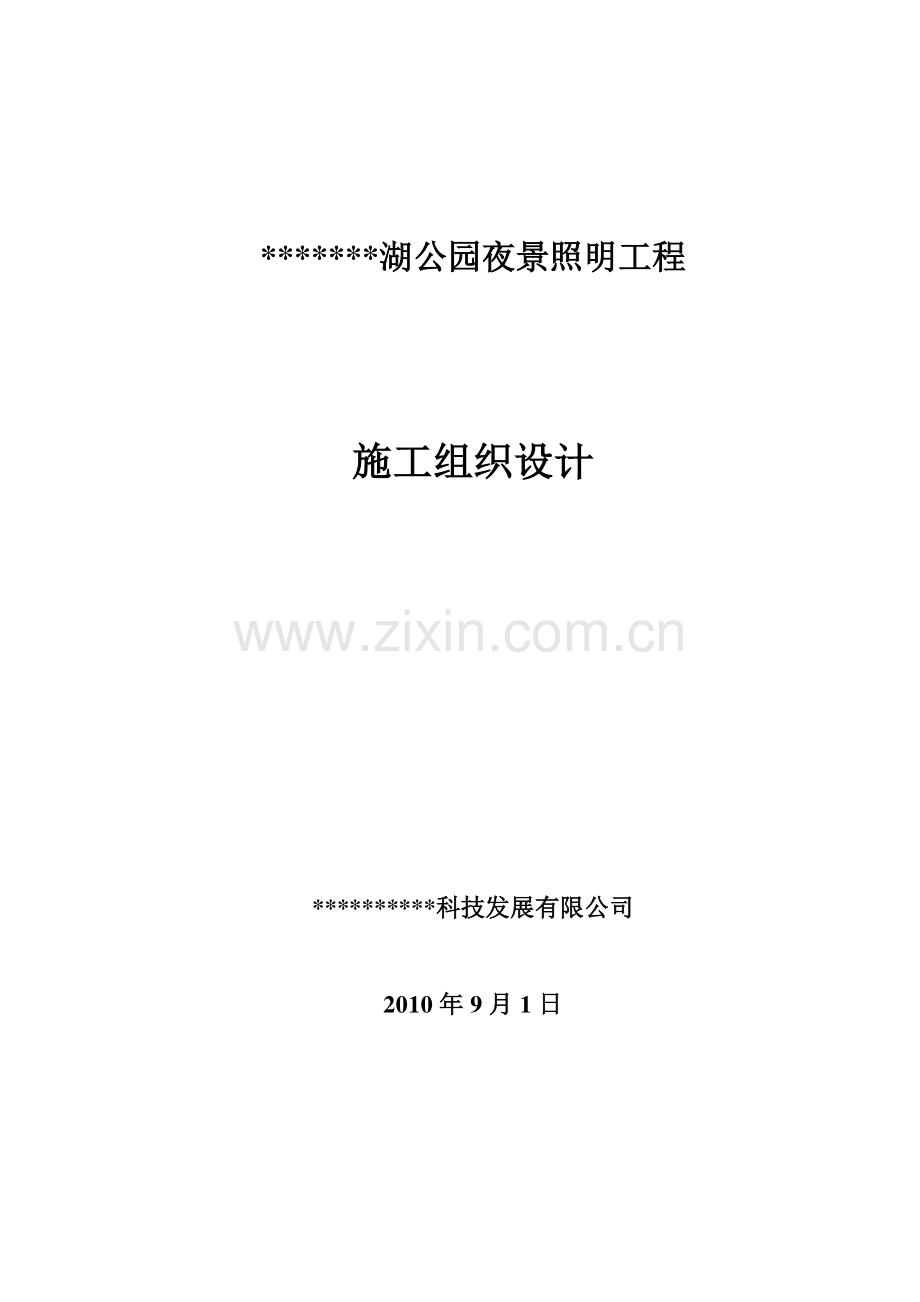

*湖公园夜景照明工程湖公园夜景照明工程 施工组织设计施工组织设计 *科技发展有限公司科技发展有限公司 2010 年年 9 月月 1 日日目目 录录 一、编制依据及目的一、编制依据及目的（一）编制依据（二）编制目的 二、工程概况二、工程概况 三、施工管理目标三、施工管理目标（一）质量控制管理目标（二）工期控制管理目标（三）安全生产（四）文明控制管理目标 四、工程施工总体规划四、工程施工总体规划 五、施工组织管理技术措施五、施工组织管理技术措施（一）项目组织机构（二）管理技术措施 六、施工方案六、施工方案 七、施工进度计划及工期保证措施七、施工进度计划及工期保证措施（一）施工进度计划（二）保证工期措施 八、施工八、施工质量保证措施质量保证措施（一）质量管理机构（二）质量管理制度（三）施工执行的标准、规范要求（四）加强工序质量控制和自检、自控 九、文明施工和安全生产措施九、文明施工和安全生产措施（一）保证体系（二）文明施工与环保措施（三）文明施工检查 一、编制依据及目的一、编制依据及目的（一）编制依据 1.工程地理位置情况 2.设计资料 3.甲方要求 4.工程总体进度要求 5.建设工程质量管理条例（国务院令 279 号）6.建设工程安全生产管理条例（国务院令 393 号）7.建设工程项目管理规范（GB/T50236-2001）8.建筑工程施工质量验收统一标准（GB 50300-2001）9.建筑装饰装修工程质量验收规范（GB 50300-2001）10.施工现场临时用电安全技术规范（JGJ46-2005）11.建筑机械使用安全技术规程（JGJ33-2001）12.国家及省、市和当地现行的有关施工现场管理的基本标准和条例（二）编制目的 本施工组织设计是对南昌县澄碧湖公园夜景照明工程有施工组织、施工管理、劳动设备供应、施工工艺、进度计划、质量安全文明施工措施等方面作详细而周全的设计规划，使本工程在施工的全过程中，各个环节始终处于受控状态，达到高质量、高标准、高水平，工程理更加合理有效。二、工程概况二、工程概况（一）工程地点：*公园。（二）工程规模：灯光凉亭 6 座，庭院灯、景观灯、灯光小品等 666 盏（座），水际线 3899 米，桥体亮化 20 座，管理房、廊亭亮化等。（三）工程工期：2010 年 10 月 30 日前完工。三、施工管理目标三、施工管理目标（一）质量控制管理目标:确保工程质量达到合格标准。（二）工期控制管理目标：确保在 36 日历天内完成。（三）安全生产：1.车间控制障碍和人身轻伤，不发生人身重伤和设备事故；2.班组控制异常和未遂，不发生障碍和轻伤。产控制管理目标（四）文明控制管理目标 严格按国家、省、市、地方有关规定文明施工。四、工程施工总体规划四、工程施工总体规划 对于工程我们予于高度重视，组织技术精湛、管理严密、施工经验丰富的施工队伍。加强对施工质量、安全文明施工等方面的管理。1、灯具加工：本公司车间做金属结构加工的主要场所。为了充分利用车间设备齐全，吊装方便等工作条件好的优势，能在车间处理的尽可能在车间加工制作。大构件不便于运输的，在车间分体加工，然后到现场组装。2、基础：1）经现场勘察，部分灯具的基础可以利用，不能利用的，重新浇筑基础。2）利用原有基础的有南苑广场入口 6 盏多头景观灯、网孔柱灯、花盆灯、原有庭灯基础经处理后可以利用，其它均重新浇筑。其中南苑广场大柱灯，地上混凝土台拆除，地下基础挖出，原地重浇基础。3）利用原有基础的，地脚螺栓锈蚀严重，用角磨机切除，然后重做一个地脚板与原有地脚螺栓焊接，在地脚板上重新焊接地脚螺栓。3、现场安装：使用吨吊车吊装和人工搬运安装相结合。4、现场布置：根据现场情况，选择便于车辆通行，能够临时堆放成品或半成品的工作场所作为现场临时工作区。5、施工人员生活区：租用永久性住房做施工人员临时生活区。五、施工组织管理技术措施五、施工组织管理技术措施 对于该工程我们给于高度重视，组织技术精湛、管理严密、施工经验丰富的施工队伍。加强对施工质量、安全文明施工管理等方面的管理。（一）项目组织机构（一）项目组织机构 在本工程施工中，我公司将组织按项目管理的原理，组织项目施工与管理，建立以项目管理为核心的项目班子，履行工程承包的权力和义务。1、目部组织机构:项目部组织机构网络图见下图：2、管理人员配置 项目经理*，技术负责人*，施工员兼技术员*，质检员*，材料员*，安全员*，预算员兼资料员*。3、施工队伍配置：施工队伍分成三个组。1）灯具加工组：约 40 人，在公司生产车间，加工灯具，并负责景观灯、凉亭的现场安装工作。2）基础施工及庭院灯安装组：负责基础浇筑、电缆敷设、电缆检查、*盏单臂灯和*盏双臂庭院灯安装；3）水际线等灯安装组：负责水际线、管理房亮化、门廊亮化、廊亭亮化、亲水平台亮化、五座桥亮化灯具的安装；3、主要职能岗位职责（1）项目经理岗位职责 确贯彻国家各项政策和法令，执行国家和上级制定的规范和规定。贯彻项目质量安全目标，建立健全组织机构，根据工程情况，合理配置所需资源。主持全面工作，确保全面履行项目合同。定期组织安全、质量大检查，主持制定改进方案和各项措施。认真贯彻执行国家有关的方针、政策、法令、法规，围绕质量方针和目标及本项目的创优规划，开展经营管理工作。主持整个项目的验工计价工作，督促解决预算工作中出现的问题。组织应用统计技术做好计划统计工作，使计划统计及时，准确、齐全，为项目经理提供可靠的调控和决策依据。做好成本管理工作，科学利用资源，制订节约，节支制度。项目部组织机构网络图项目部组织机构网络图 公 司 设 计 部 经 营 部 质 管 部 工 程 部 材 料 部 财 务 部 后 勤 部 项目经理部 项目经理 项目技术负责人 施 工 员 材 料 员 安 全 员 技 术 员 质 检 员 资 料 员 预 算 员 机 管 员 三个施工组 认真贯彻执行 IS09002 有关标准。（3）施工员的岗位职责 负责编制单位工程施工进度计划，按月提出劳务，材料和设备计划，并组织实施。负责按期与甲方代表办理签证和隐蔽工程记录工作。负责单位工程的质量，安全管理检查和验收工作，及时收信整理各项资料。负责单位工程的经济核算，工程成本管理。负责签发任务单、审批作业层工资及其它收入，负责建立职工考勤表。负责按分部分项班组进行技术、质量、安全交底、组织开展单位工程创优活动、并检查落实。认真贯彻执行 IS09002 有关标准。（4）质检员岗位职责 熟悉图纸、规范、验评标准和施工操作规程，并按照国家质量标准、施工规范认真检查工程质量、材料质量，做好检测工作。对操作班组进行质量交底，现场跟踪检查，对工程关键部位和薄弱环节重点检查，督促班组进行质量自检、互检、交检，健全“三检”制度，下发质量整改单，督促落实整改。指导班开展 QC 小组活动，并检查活动成果。负责质量检查资料的收集、整理归档工作，做到及时、准确无误、完善。参与进场材料检验、申报、参与工程质量的验收与评定工作。认真贯彻执行 IS09002 有关标准。（5）材料员岗位职责 施工前协同施工员搞好现场仓库、材料堆放专场和道路布置规划。负责该项目的物资供应，机械设备的管理，并对其工作质量负责。负责对采购的物资、机械进行控制，做到采购、订货、验收、搬运、贮存、以放和使用手续完备，记录齐全，具有可追溯性。组织搞好物资储备，确保节假日的物资供应。组织对供方的评价，严格控制顾客提供的产品质量。认真贯执行 IS09002 有关标准。（6）安全员岗位职责 认真贯彻执行国家和上级有关保证安全生产、优质施工的法令、法规。严格按设计文件、技术文件、工艺要求和有关标准，组织对检验及状态控制，并对其工作质量负责。全面负责本项目的安全、质量工作，提交工程质量检验分析报告。组织进行安全、质量教育，督促搞好工序质量管理。认真贯彻执行 IS09002 有关标准。（二）管理技术措施 为保证工程顺利开展，完成制定的各项工程目标，公司制定了具体贯彻落实加强工程工管理的各项制度。1、贯彻执行图纸会审制度 为更好地让施工人员 了解设计意图，明确质量要求，将图纸上存在的问题和错误，专业之间的矛盾等，尽最大可能解决在工程开工之前，要严格执行会审制度。2、执行施工组织设计的交底制度 经过审批后的施工组织设计在开工前应进行交底。由项目经理主持，项目技术负责人向项目全体施工人员进行施工组织设计交底，介绍工程特点、施工部署、任务划分、施工方法、施工进度、各项管理措施、平面布置等。3、施工作业指导书的编制与管理 对施工难度较大、技术复杂的分部分项工程或新技术项目为对象编制施工作业指导书。4、执行技术交底制度 在工程正式施工前，通过技术交底使参与施工的技术人员和工人，熟悉和了解所承担工程任务的特点、技术要求、施工工艺、工程难点及施工操作要点以及工程质量标准，做到心中有数。5、执行施工记录制度 工程施工记录，由项目部各专业责任工程师负责逐日记载，直至工程竣工，人员调动时，应办理交接手续，以保证其完整性。做好隐蔽工程的记录工作。6、执行技术复核制度 在施工过程中，对重要的和影响全面的技术工作，必须在分部分项工程正式施工前进行复核，以免发生重大差错，影响工程质量和使用。当复核发现差错应及时纠正，方可施工。7、执行会议协调制度：定期召开会议，汇集各方面的问题，探讨解决办法，使工程得以顺利开展。六、施工方案六、施工方案（一）灯具的加工制作：主要施工顺序为：放样下料加工组装焊接喷沙喷漆布线安装灯具等主要工序。施工过程中要注意以下问题：1、放样时，车间主任组织车间相关人员放样，然后上报工程技术负责人，经确认后方可下料。2、各专业要与结构专业密切配合，在加工过程中，充分考虑布线，预留穿孔洞。布线时，从孔洞穿线时，要垫橡胶带，以免电缆电线外皮划破。3、电缆电线敷设时要进行绝缘、导通性测试。布线、喷漆后，不要进行焊接工作，如果特殊情况确实需要焊接时，要对电缆加保护装置，焊后要重新喷漆处理。4、灯具安装前要做检测，检查其绝缘是否达到设计要求，同时要做通电试验，提前排除损坏的灯具。导线接头要严格按电气安装验收规范执行。（二）基础 主要施工顺序为：定位放线复核开挖支模浇筑。注意事项：1、基础浇筑时，地脚螺栓丝扣要用 PVC 管套上，以防粘混凝土；2、地脚栓孔位要准确，符合图纸要求；3、电线穿管方向正确；4、基础平整；（三）电缆线路的安装 1、原有检测：用 500V 兆欧表摇测计划利用的原有电缆，发现满足不了电气绝缘要求的，报监理工程师，经确认后预以更换；2、新铺电缆：按照电气图，遵照电缆施工规范，敷设电缆；绿化地穿PVC 管，过路破路面，穿钢管敷设。2、施工的安全注意要点 采用撬动电缆盘的边框架设电缆时，不要用力过猛，也不要将身体伏在撬杠上面，并应采取措施防止撬杠滑脱、折断。拆卸电缆盘包装木板时，应随时清理，防止钉子扎脚或损伤电缆。敷设电缆时，处于电缆转向拐角的人员，必须站在电缆弯曲弧的外侧，切不可站在弯曲弧的内侧，防止挤伤。人力拉电缆时，用力要均匀，速度应平稳，不可猛拉猛跑，看护人员不可站在电缆线的前方。电缆穿保护管时，送电缆人手不可离管口太近，防止挤手。使用电气设备、电动工具要有可靠的接地（接零）保护措施。打眼时要戴好防护镜，工作地点下方不得站人。（四）投光灯、泛光灯等安装 包括投光灯、泛光灯、LED 灯投光灯、洗墙灯、LED 管灯安装。1、根据图纸，现场定位；2、泛光灯和投光灯根据现场情况，制作角钢支架，刷防腐漆后固定安装；3、洗墙灯 LED 管灯直接用膨胀螺栓或胀塞螺钉固定安装；4、注意事项：1）根据安装场所及设计要求检查灯具是否符合要求，各种灯具的质量是否合格。2）根据图纸准确确定安装位置，弹线并做好记号,并保证安装效果统一整齐。确保安装每个固定点牢固,防震,确保使用过程中安全,不松动。（五）水际线安装：1、租用*公园游船作为施工平台，条件较好的使用挂；2、电源使用发电机，6 台；3、施工工艺：弹线定位打孔安装铝合金导轨布电缆、电线、网线地面组装镶嵌灯（80 米一段）测试安装灯具安装开关电源和控制箱接线调试；4、注意事项：保证水平一致；安装牢固；输入输出方向不要反向；电源正负极接线正确（六）景观灯的安装：1、安装准备工作：根据安装场所及设计要求检查灯具是否符合要求，各种灯具的质量是否合格。2、根据图纸，找正方向，螺栓紧固，垂直度符合要求；七、施工进度计划及工期保证措施七、施工进度计划及工期保证措施（一）施工进度计划 1、总工期确定为 36 天。2、本施工进度计划是以实际有效的工作日作为计算依据，不包括其他专业的延误和不可预见因素的影响。（二）、保证工期措施 公司高度重视本工程，派精干的管理人员组成项目管理班子，制定出合理完善可行的具体、分部施工计划，切实保障工期。1、项目经理加强协调，加强生产组织力度，对材料供应，部门配合、施工从总体上控制，以保证质量及工期。2、指派专人专门负责制定施工进度计划并负责检查、协调、控制。3、每天开协调会来检查日施工生产情况，对施工出现的问题随时进行协调、解决。4、加强计划准备工作，解决技术问题、工序交接、物资准备、机械调配、其它作业条件等问题，不打无准备之仗，使工程顺利进行。6、进度计划层层控制，专人把关，根据总进度计划，制定阶段计划，保证完成各个阶段的工程量。保证工程项目资金、物资供应、人员、机械的及时到位。详细用工和人员使用计划 拟投入劳动力计划表 *公园夜景照明工程 单位：人 工种 按工程施工阶段投入劳动力情况 1-5 6-10 11-15 16-17 18-22 23-27 28-30 管理人员 8 12 12 12 12 12 12 电工 1 2 10 10 10 10 8 锻工 0 8 0 0 0 0 0 造型工 0 3 0 0 0 0 0 力工 0 10 15 5 10 0 0 不锈钢制作工 0 0 0 15 5 0 10 板金工 0 0 0 10 3 0 5 钳工 0 2 10 10 3 0 安装工 0 0 8 8 8 2 8 电焊工 0 3 2 5 3 0 0 氩孤焊工 0 0 0 4 3 0 5 搬运工 0 5 7 2 15 0 15 起重工 0 0 0 0 5 0 3 拟投入的主要施工机械设拟投入的主要施工机械设 序序号号 机械或机械或 设备名称设备名称 型号型号 规格规格 数量数量 国别产国别产地地 制造年份制造年份 额定功额定功率（率（KWKW）生产生产能力能力 用于施工用于施工部位部位 备注备注 1 剪板机 QC12Y-6X3200 1 台 上海 200212 7 板 材 下 料用 2 折弯机 WD67Y=100T 1 台 上海 200212 5 折边用，3 卷板机 WG-E 1 台 南昌 200212 3 制作部件 4 烤漆房 2T-A 型 1 个 山东邹平 200210 7 喷漆、烘烤 5 弯 管 机 型立式大型 SA-3 大型 1 台 广东省佛山 2006.5 7 弯 大 直 径钢管 6 弯管机 WG=C 3 台 南昌 20025 20023 5 弯曲环管 7 电焊机 ZX5 ZXG-400 4 台 上海 200110 7 15 5 焊 接 制 作用 8 氩弧焊机 IGBT 9 台 上海 长沙 2001 2002 2003 3 3 不 锈 钢 板下料用 9 等离子 LGK8 型 4 台 上海 海南 2003 6 5 切割 不 锈 钢 板下料用 10 气泵 W-0.36/8 5 台 上海 海南 2003 15 7 配套 喷 漆 下 料用 11 钻床 YB27632 型 3 台 天津 200310 25 地 脚 板 制作 12 砂轮机 MQ3020 2 台 北京 20042 22 制作部件 13 坡口机 610B 型 4 台 吉林 2003 22 倒坡口用 14 无齿锯 J3G-WQ-400 5 台 吉林 2003 22 切 断 下 料用 八、施工质量保证措八、施工质量保证措施施（一）质量管理机构 质量管理机构图 （二）质量管理制度 1、为保证达到合格质量目标，制定各级岗位责任，实行工程项目经理全面责任，项目总工、施工员、质检员、材料试验员技术员各负其责，以提高工作质量，保证工程施工质量。2、施工过程中接受业主、监理部门的调度、监督以及施工中的检查。3、制定和健全各岗位职责。4、重点加强制定和监督作业班组长质量岗位职责。（三）施工执行的标准、规范要求 国标电气装置工程施工及验收规范 项目经理 技术负责人 专职质检员 技术员 施工员 班组长 施工班组全员 GB50303-2002建筑电气工程工质量验收规范。DBJ01-26-1996建筑安装分项工程施工工艺规程（第四分册）。DBJ01-41-1998工程建设监理规程 DBJ01-51-2003 建筑工程资料管理规程。建筑电气通用图集。（四）加强工序质量控制和自检、自控 为了到本工程的质量目标，特制定如下具体质量技术保证措施：1、工序由技术负责人向施工员、质检员、作业班和工人进行交底记录。测量仪器必须经过专业部门调整校正，以检定合格后才能投入使用。用于测量轴线的钢尺必须讲师检定合格，并妥善保管以达到使用同一把钢尺放线，每次测量需要复核工作。2、场施工员严格按施工组织设计（方案）、设计图纸、规范施工，质检员跟踪检查监督：3、工序未经检验合格之前不得转入下道工序，本项目不存在紧急放行和例外转序：4、作业人员须经专业培训或技能考核后方可上岗。电工、焊工、架子工、机械操作工等特殊工种必须持证上岗。5、作业人员严格按施工方案、技术交底操作，并做好自检担供下道工序操作人员：6、执行材料进场和二次检验制度 7、加强成品保护；，九、文明施工和安全生产措施九、文明施工和安全生产措施（一）保证体系 1、按规定建立施工安全监督机构，建立安全保证体系，建立安全管理制度，并将安全监督机构、安全保证体系、主要项目施工技术措施、安全措施等有关的资料提交业主工程技术部审查备案。2、工程项目经理对本工程的安全生产负全面的责任。严格按照规范、规章制度进行施工现场的安全生产和文明施工管理。严格按照安全保证体系流程图执行。3、程施工中执行以下安全标准：安全施工技术措施管理细则 施工用电安全管理实施细则 建设工程施工现场供用电安全规范（GB50194-93）安全领导小组 项目经理 项目技术负责人 安全值班员 安全值班员 技术员 施工员 班长 施工班组全员 施工现场临时用电安全技术规范 （JGJ46-88）建筑施工安全检查标准 （JGJ59-99）建筑机械使用安全技术规程 （JGJ33-86）4、实安全管理制度，明确各个岗位的安全责任，使安全措施得到层层落实。5、据工程实际情况，制定的主要的安全落实有：（1）加强现场管理：加强现场管理工作，禁止与工程无关人员进入现场，悬挂安全警示牌，圈安全警界线。加强物资堆放管理，做好易燃易碎物资的管理工作。（2）吊装安全：操作人员必须了解施工升降机的性能，熟悉使用说明书；使用前，做好检查工作，确保各种安全保护装置和电气设备正常；操作过程中，司机要随时注意观察有无异常情况，发现险情立即停车排除；要执行统一指挥，操作人员要严格按操作规范执行。（3）临时用电：现场安装临时用电控制箱，控控制箱内安装漏电保的断路器。电源引入电缆使五芯电缆，穿钢管埋地敷设。电源控制箱处做重复接地，接地电阻不大于 4 欧姆。所有施工设备投入使用时必须使用接地线；（4）焊接管理：操作人员必须持证上岗；作业人员必须戴绝缘手套、穿绝缘鞋和工作服，使用护目镜和面罩。施焊前检查焊把及线路是否绝缘良好，焊接完毕要拉闸断电。焊接作业时配置灭火器材，应有专人监护。作业完毕，要留有充分的时间观察，确认无引火点，方可离去。夜间工作或黑暗处施焊应有足够的照明；在车间设置通风换气设备。（5）登高作业：作业人员带安全帽，系安全带。作业员精神状态必须良好，具备登高作业条件。（6）水际线施工：要防触电，防溺水事故发生。每台发机都要配临时电源箱，并安装漏电保护器。施工人员要带绝缘手套，穿救生衣。（二）施工与环保措施 1、工地严禁随地大小便 2、文明施工，每天工地有专人清扫现场，及时运垃圾 3、保持工地各能道畅通无阻，加强材料堆放管理。4、临时用电的电线有专人管理，不得私拉乱接，对不符合用电要求的电源线给予拆除。5、车辆进入广场，要垫木板，以防地板砖受损。（三）文明施工检查 1、各施工级每天下班前必须进行工作自我质量检查。2、工程指挥部的安全员必须定期检查，发现隐患应及时指出更正。3、工程指挥部项目经理、工地主管不定期检查，有时发现问题限期整改。*科技发展有限公司 2010 年 9 月 1 日
