8.27-GGD低压柜技术协议.doc

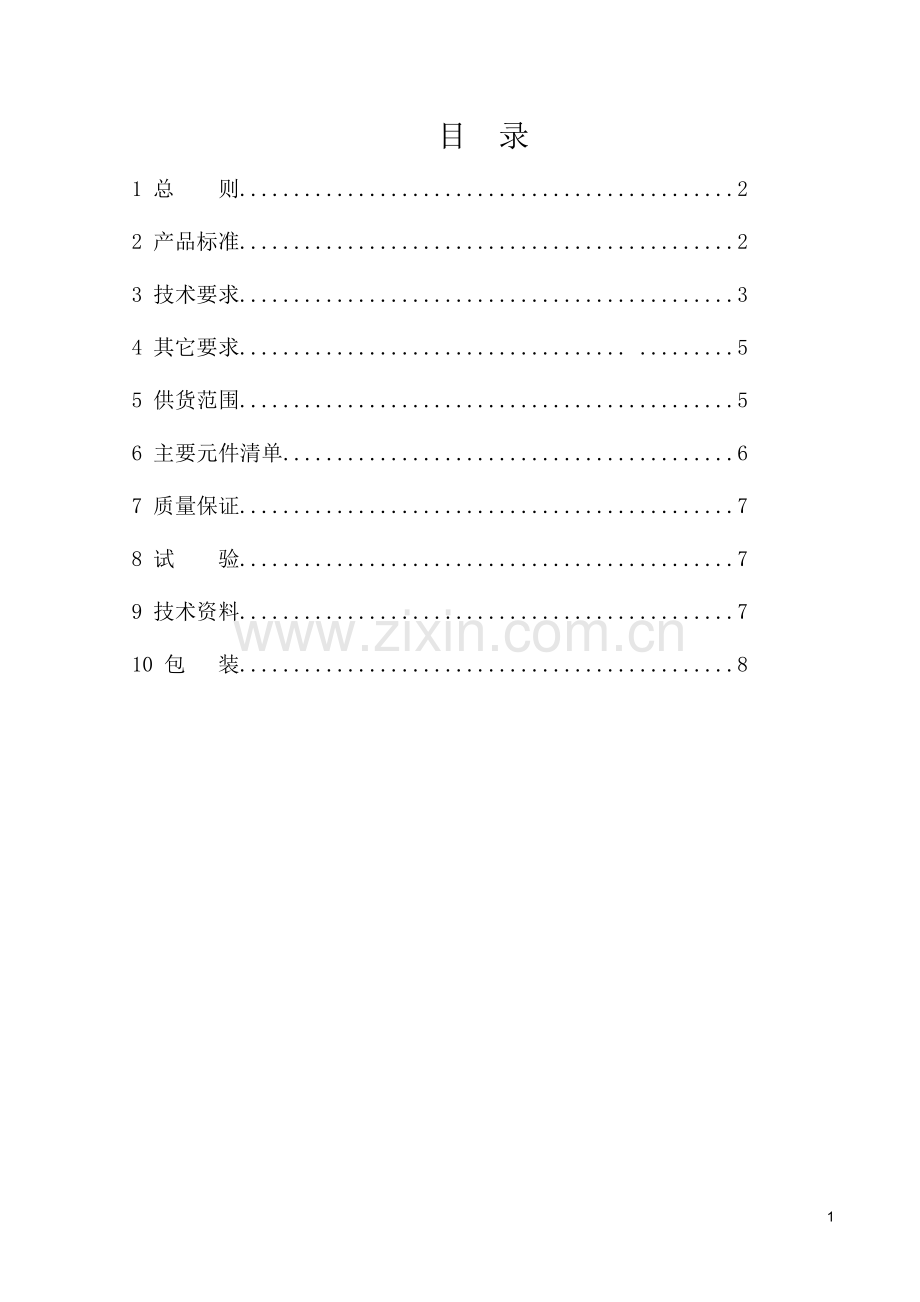

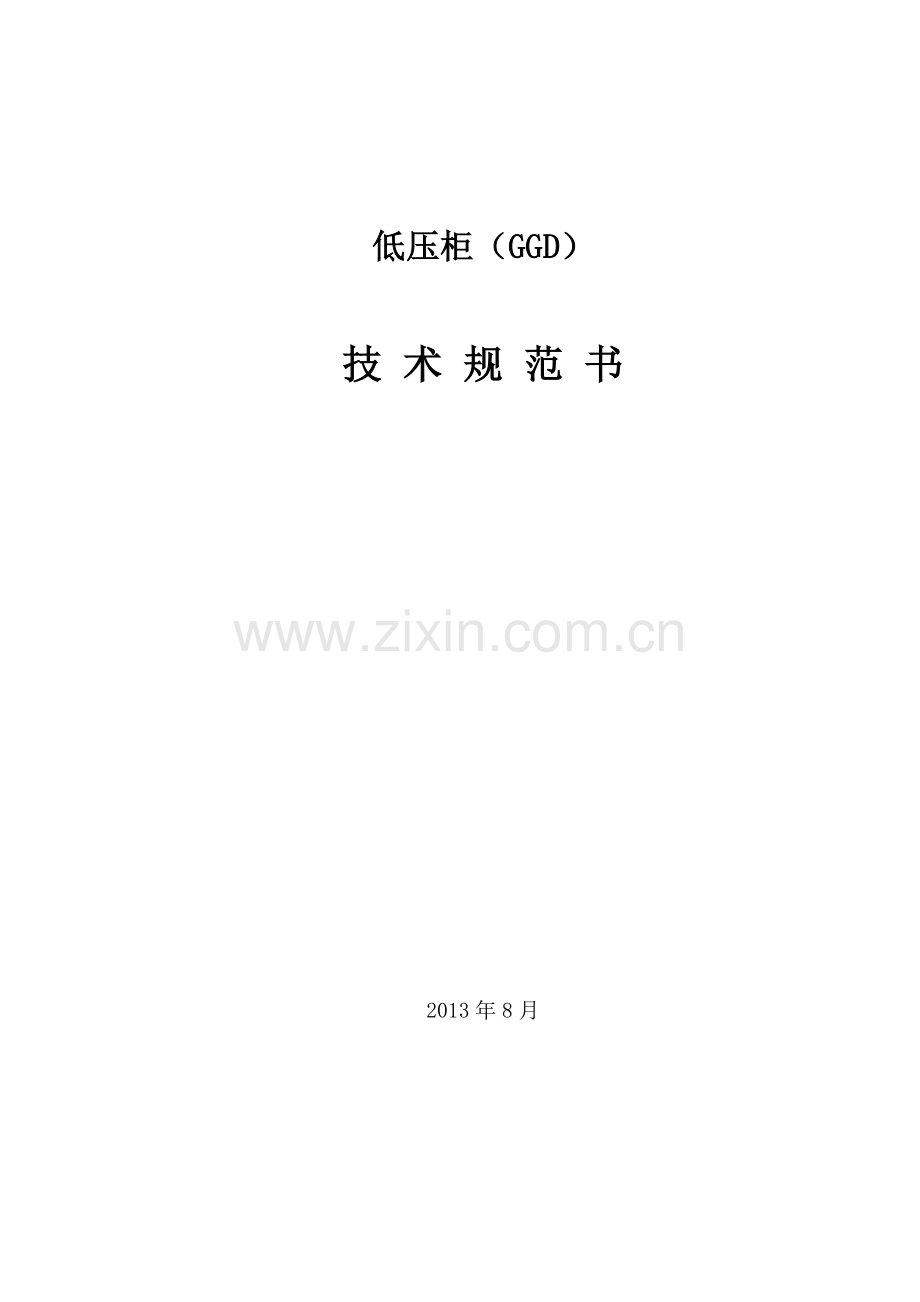

低压柜（GGD）技 术 规 范 书2013年8月目 录1 总 则.22 产品标准.23 技术要求.34 其它要求. .55 供货范围.56 主要元件清单.67 质量保证.78 试 验.79 技术资料.710 包 装.81 总则1.1 本技术规范适用于低压开关柜。它提出了对该设备的功能设计、结构、性能和试验等方面的技术要求及供货范围。1.2 技术规范所使用的标准如遇与执行的标准不一致时，按较高标准执行。1.3 技术规范书作为合同的附件，与合同正文具有同等的法律效力。1.4 设计条件1.4.1 安装地点：室内；1.4.2 地震烈度：不超过8度；1.4.3 海拔高度： 1000m1.4.4 环境温度：历年极端气温 40到-15，历年平均 7.9 ；1.4.5 湿度：多年平均65 ；1.4.6 空气条件：不含导电微量粉尘，无严重污秽、化学腐蚀，没有火灾，无爆炸危险及剧烈振动。1.4.7 系统概况本工程建设规模为凝汽式汽轮机及其辅助系统项目名称： 项目地点： 业主： 2 产品标准产品应执行但不限于下列标准：GB7251.1-2005低压成套开关设备EC439低压成套开关设备和控制设备GBT14048.1-2006低压开关设备和控制设备GB/T9466-1988低压开关设备基本试验方法GB7267电力系统控制保护屏、柜的外型尺寸系列上述标准以最新发布的为准；设备的其它要求应以相应的最新的国家或专业标准为准。3 技术要求3.1 电气性能3.1.1电压等级：0.4KV。 3.1.2 额定电流：3200A。3.1.3 额定短路开断电流：50kA。3.1.4 额定短时耐受电流（1S）：50kA。3.1.5 额定峰值耐受电流：105kA。3.1.6 电源条件：三相四线制，中性点直接接地。3.1.7 主母线规格: 3.2 结构性能3.2.1外形尺寸3.2.2 柜高尺寸系列：2200mm。3.2.3柜宽尺寸系列：800，1000。3.2.4柜深尺寸系列： 600mm或800mm。3.2.5开关柜的防护等级：IP30 。3.2.6柜体涂装：涂装采用塑粉静电喷涂，颜色由买卖双方协商后确定。3.3 开关柜结构3.3.1 GGD型为双面维护，所有部件有足够的强度，应能承受运输、安装及运行短路时所引起的作用力。3.3.2开关柜柜体结构是采用通用柜的形式，选用优质冷轧钢板制造。构架用8MF冷弯型钢局部焊接组装而成，由构架零件及型钢配装。3.3.3柜体在设计时充分考虑到运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内热量到一定量时，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道。3.3.4装有电器元器件的仪表门用多股软铜线与构架相连，柜内的安装件与构架间用滚花螺钉连接，整柜构成完整的接地保护电路。3.3.5柜门用转轴式活动铰链与构架相连，装卸方便。门的折边处嵌有山型橡塑条，具有一定的压缩行程，能防止门与柜体直接碰撞。3.3.6柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整。柜顶的四角装有吊环，用于起吊和装运。3.3.7 柜内元器件的布置结构便于维护检修。3.4 母线、导电部件和绝缘导线。3.4.1 主母排采用铜母线，能承受断路器关合电流所产生的电动力。3.4.2 各分支母线采用铜母线，按长期允许载流量选择，且应能承受相当于连接在母线上最大等级的断路器关合电流所产生的电动力。3.4.3 所有用螺栓固定的主母线和分支母线的接头，对铜导体或铝导体搭接处镀锡。在长期使用期间，从标准环境温度到额定满负荷温度，固定螺栓的初始接触压力值不应降低。每个连接点不应小于两个螺栓。母线应有标明相别的颜色，A、B、C相分别为黄、绿、红色。3.4.4母线、导电部件的材料均为高导电率的铜材制造。3.4.5绝缘导线选用铜质线，辅助电路的绝缘导线为多股铜绞线。3.5 二次线3.5.1 表计、控制、信号和保护回路的连接用铜线，最小截面不小于1.5mm2。互感器二次接线及辅助回路的连线用铜线，最小截面不小于2.5mm2。3.5.2 所有导线均应牢固地夹紧，设备端子均有标字牌。对外引线电缆的端子均通过端子排。每排留有5%备用端子。注明端子型号，采用铜质端子排。每个端子排只接一根导线，内部跨线可以接两根导线。导线均选用聚乙烯绝缘，电压不小于500V的铜线。3.6 低压配电装置严格按照需方提供的图纸及技术要求进行采购、设计、生产、加工。3.7 供方严格按需方提供设计图纸制作，若需改动，必须经需方书面同意。4 其它要求4.1布置设备布置为室内单独式。4.2变压器与开关柜并列安装。变压器高压侧为电缆连接，底部应留有穿线板，应预留电缆进线位置。低压侧为侧出线，出线预留孔应与低压开关柜配合。出线预留孔位置由变压器厂与低压开关柜生产厂协商确定，并经买方认可。变压器柜内低压侧铜排应接引至预留孔高度(由变压器厂家负责)，连接（过渡）铜排由低压开关柜生产厂负责。低压柜与变压器柜连接的过渡铜排：柜体外每相延长200mm左右。5 供货范围序号名 称单位数量备 注1电源进线柜面52配电柜面143电容柜面54变压器台56 主要元件清单序号产品名称规格型号生产厂家备 注1隔离开关HD13BX-1000/3P正泰2框架断路器DW17-1900/3P正泰3塑壳断路器NM1-400S/3300 正泰4漏电塑壳断路器5微型断路器6微型断路器7微型断路器8微型断路器9交流接触器 CJ1910交流接触器11热继电器12变频器13软启动器14电流表15双电源切换开关16直流接触器7 质量保证生产厂家的设计和制造遵循ISO9001国际质量管理和质量保证标准。7.1 质保期为设备正式投运后一年。7.2 在产品质保期内制造质量问题由供方负责修理或更换。7.3 在质保期内，由于设备本身质量问题，非人为损坏造成的经济损失由供方承担。7.4 供方指导用户设备安装、试运行过程进行技术指导，以保证设备达到综合性能指标。7.5 供方接到需方服务电话，将在1小时内给予答复，并在24小时内到达服务现场。8 试验8.1 开关柜有出厂检测和试验该产品由国家认定的试验机构进行型式试验，并具有合格的型式试验报告供需方查阅。8.2出厂试验项目a.一般检查；b.机械、电气操作试验；c.介电强度试验；d.保护电路连续性检查；9 技术资料随产品发货时提供以下技术资料3份：a、开关柜的一次接线图。b、开关柜的二次接线图。c、使用说明书d、合格证。e、出厂检验报告。10 包装10.1 包装符合JB275992机电产品包装通用技术条件。10.2 包装有防雨防潮措施。10.3 适用于叉车和吊车装卸。10.4 有起吊方向符号。10.5 包装箱的起吊点有明显标志。需方： 需方代表：电话： 传真： 电子邮件： 供方： 供方代表：电话： 传真： 电子邮件： 个人工作业务总结本人于2009年7月进入新疆中正鑫磊地矿技术服务有限公司(前身为“西安中正矿业信息咨询有限公司”)，主要从事测量技术工作，至今已有三年。在这宝贵的三年时间里，我边工作、边学习测绘相专业书籍，遇到不懂得问题积极的请教工程师们，在他们耐心的教授和指导下，我的专业知识水平得到了很到的提高，并在实地测量工作中加以运用、总结，不断的提高自己的专业技术水平。同时积极的参与技术培训学习，加速自身知识的不断更新和自身素质的提高。努力使自己成为一名合格的测绘技术人员。在这三年中，在公司各领导及同事的帮助带领下，按照岗位职责要求和行为规范，努力做好本职工作，认真完成了领导所交给的各项工作，在思想觉悟及工作能力方面有了很大的提高。 在思想上积极向上，能够认真贯彻党的基本方针政策，积极学习政治理论，坚持四项基本原则，遵纪守法，爱岗敬业，具有强烈的责任感和事业心。积极主动学习专业知识，工作态度端正，认真负责，具有良好的思想政治素质、思想品质和职业道德。 在工作态度方面，勤奋敬业，热爱本职工作，能够正确认真的对待每一项工作，能够主动寻找自己的不足并及时学习补充，始终保持严谨认真的工作态度和一丝不苟的工作作风。 在公司领导的关怀以及同事们的支持和帮助下，我迅速的完成了职业角色的转变。一、回顾这四年来的职业生涯，我主要做了以下工作：1、参与了新疆库车县新疆库车县胡同布拉克石灰岩矿的野外测绘和放线工作、点之记的编写工作、1:2000地形地质图修测、1:1000勘探剖面测量、测绘内业资料的编写工作，提交成果新疆库车县胡同布拉克石灰岩矿普查报告已通过评审。2、参与了库车县城北水厂建设项目用地压覆矿产资源评估项目的室内地质资料编写工作，提交成果为库车县城北水厂建设项目用地压覆矿产资源评估报告，现已通过评审。3、参与了新疆库车县巴西克其克盐矿普查项目的野外地质勘查工作，参与项目包括：1:2000地质测图、1:1000勘查线剖面测量、测绘内业资料的编写工作；最终提交的新疆库车县康村盐矿普查报告已通过评审。4、参与了新疆哈密市南坡子泉金矿2009年度矿山储量监测工作，项目包括：野外地质测量与室内地质资料的编写，提交成果为新疆哈密市南坡子泉金矿2009年度矿山储量年报，现已通过评审。6、参与了新疆博乐市五台石灰岩矿9号矿区勘探项目的野外地质勘查工作，项目包括：1:2000地质测图、1:1000勘探剖面测量、测绘内业资料的编写工作，并绘制相应图件。7、参与了新疆博乐市托特克斜花岗岩矿详查报告项目的野外地质勘查工作，项目包括：1:2000地质测图、1:1000勘探剖面测量、测绘内业资料的编写工作，并绘制相应图件。通过以上的这些工作，我学习并具备了以下工作能力： 1、通过实习，对测绘这门学科的研究内容及实际意义有了系统的认识。加深对测量学基本理论的理解，能够用有关理论指导作业实践，做到理论与实践相统一，提高分析问题、解决问题的能力，从而对测量学的基本内容得到一次实际应用，使所学知识进一步巩固、深化。2、熟悉了三、四等控制测量的作业程序及施测方法，并掌握了全站仪、静态GPS、RTK等测量仪器的工作原理和操作方法。3、掌握了GPS控制测量内业解算软件（南方测绘 Gps数据处理）以及内业成图软件（南方cass）的操作应用。能够将外业测量的数据导入软件进行地形图成图和处理。4、在项目技术负责的指导下熟悉了测量技术总结的编写要求和方法，并参与了部分项目测量技术总结章节的编写工作。5、在项目负责的领导下参与整个测量项目的组织运作，对项目的实施过程有了深刻理解。通过在项目组的实习锻炼了自己的组织协调能力，为以后的工作打下了坚实基础。二、工作中尚存在的问题 从事测绘工作以来，深深感受到工作的繁忙、责任的重大，也因此没能全方位地进行系统地学习实践，主要表现为没有足够的经验，对于地形复杂的地段理解不够深刻；理论知识掌握不够系统，实践能力尚为有限。以上问题，在今后工作中自己将努力做到更好。三、今后的工作打算 通过总结四年来的工作，我无论从工作技术上，还是从世界观、人生观、价值观等各个方面，都有了很大的提高。今后，我会在此基础上，刻苦钻研，再接再厉，使自己在业务知识水平更上一层楼，为测绘事业的发展，贡献自己的力量。9
