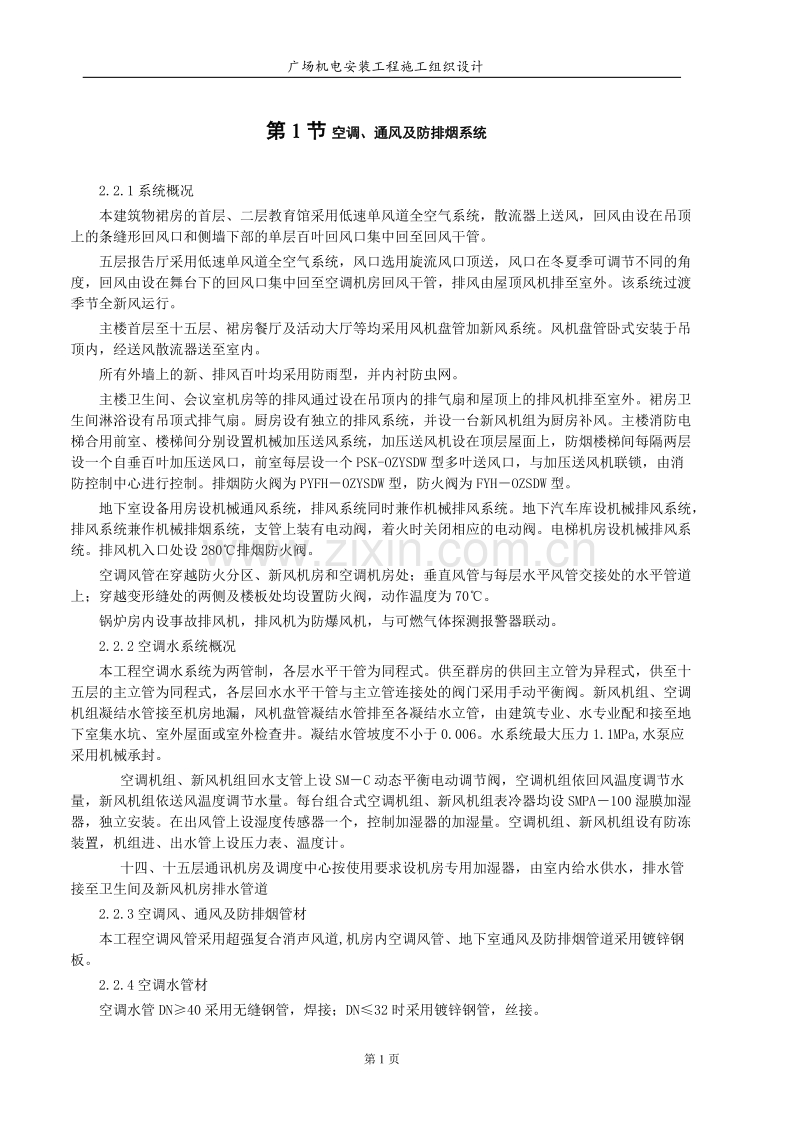

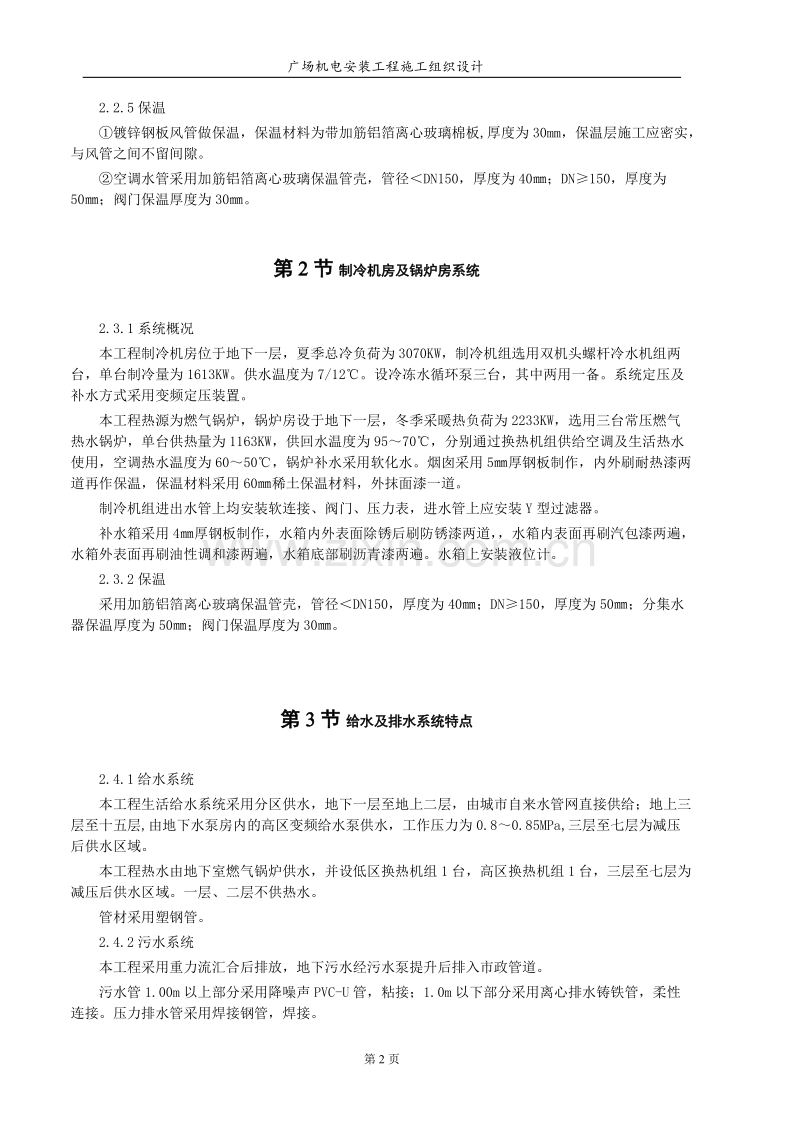

广场机电安装工程施工组织设计第1节 空调、通风及防排烟系统2.2.1系统概况本建筑物裙房的首层、二层教育馆采用低速单风道全空气系统，散流器上送风，回风由设在吊顶上的条缝形回风口和侧墙下部的单层百叶回风口集中回至回风干管。五层报告厅采用低速单风道全空气系统，风口选用旋流风口顶送，风口在冬夏季可调节不同的角度，回风由设在舞台下的回风口集中回至空调机房回风干管，排风由屋顶风机排至室外。该系统过渡季节全新风运行。主楼首层至十五层、裙房餐厅及活动大厅等均采用风机盘管加新风系统。风机盘管卧式安装于吊顶内，经送风散流器送至室内。所有外墙上的新、排风百叶均采用防雨型，并内衬防虫网。主楼卫生间、会议室机房等的排风通过设在吊顶内的排气扇和屋顶上的排风机排至室外。裙房卫生间淋浴设有吊顶式排气扇。厨房设有独立的排风系统，并设一台新风机组为厨房补风。主楼消防电梯合用前室、楼梯间分别设置机械加压送风系统，加压送风机设在顶层屋面上，防烟楼梯间每隔两层设一个自垂百叶加压送风口，前室每层设一个PSK-OZYSDW型多叶送风口，与加压送风机联锁，由消防控制中心进行控制。排烟防火阀为PYFHOZYSDW型，防火阀为FYHOZSDW型。地下室设备用房设机械通风系统，排风系统同时兼作机械排风系统。地下汽车库设机械排风系统，排风系统兼作机械排烟系统，支管上装有电动阀，着火时关闭相应的电动阀。电梯机房设机械排风系统。排风机入口处设280排烟防火阀。空调风管在穿越防火分区、新风机房和空调机房处；垂直风管与每层水平风管交接处的水平管道上；穿越变形缝处的两侧及楼板处均设置防火阀，动作温度为70。锅炉房内设事故排风机，排风机为防爆风机，与可燃气体探测报警器联动。2.2.2空调水系统概况本工程空调水系统为两管制，各层水平干管为同程式。供至群房的供回主立管为异程式，供至十五层的主立管为同程式，各层回水水平干管与主立管连接处的阀门采用手动平衡阀。新风机组、空调机组凝结水管接至机房地漏，风机盘管凝结水管排至各凝结水立管，由建筑专业、水专业配和接至地下室集水坑、室外屋面或室外检查井。凝结水管坡度不小于0.006。水系统最大压力1.1MPa,水泵应采用机械承封。 空调机组、新风机组回水支管上设SMC动态平衡电动调节阀，空调机组依回风温度调节水量，新风机组依送风温度调节水量。每台组合式空调机组、新风机组表冷器均设SMPA100湿膜加湿器，独立安装。在出风管上设湿度传感器一个，控制加湿器的加湿量。空调机组、新风机组设有防冻装置，机组进、出水管上设压力表、温度计。 十四、十五层通讯机房及调度中心按使用要求设机房专用加湿器，由室内给水供水，排水管接至卫生间及新风机房排水管道2.2.3空调风、通风及防排烟管材本工程空调风管采用超强复合消声风道,机房内空调风管、地下室通风及防排烟管道采用镀锌钢板。2.2.4空调水管材空调水管DN40采用无缝钢管，焊接；DN32时采用镀锌钢管，丝接。2.2.5保温镀锌钢板风管做保温，保温材料为带加筋铝箔离心玻璃棉板,厚度为30mm，保温层施工应密实，与风管之间不留间隙。空调水管采用加筋铝箔离心玻璃保温管壳，管径DN150，厚度为40；DN150，厚度为50；阀门保温厚度为30。第2节 制冷机房及锅炉房系统2.3.1系统概况本工程制冷机房位于地下一层，夏季总冷负荷为3070KW，制冷机组选用双机头螺杆冷水机组两台，单台制冷量为1613KW。供水温度为7/12。设冷冻水循环泵三台，其中两用一备。系统定压及补水方式采用变频定压装置。本工程热源为燃气锅炉，锅炉房设于地下一层，冬季采暖热负荷为2233KW，选用三台常压燃气热水锅炉，单台供热量为1163KW，供回水温度为9570，分别通过换热机组供给空调及生活热水使用，空调热水温度为6050，锅炉补水采用软化水。烟囱采用5厚钢板制作，内外刷耐热漆两道再作保温，保温材料采用60稀土保温材料，外抹面漆一道。制冷机组进出水管上均安装软连接、阀门、压力表，进水管上应安装Y型过滤器。补水箱采用4厚钢板制作，水箱内外表面除锈后刷防锈漆两道，水箱内表面再刷汽包漆两遍，水箱外表面再刷油性调和漆两遍，水箱底部刷沥青漆两遍。水箱上安装液位计。2.3.2保温采用加筋铝箔离心玻璃保温管壳，管径DN150，厚度为40；DN150，厚度为50；分集水器保温厚度为50；阀门保温厚度为30。第3节 给水及排水系统特点2.4.1给水系统本工程生活给水系统采用分区供水，地下一层至地上二层，由城市自来水管网直接供给；地上三层至十五层,由地下水泵房内的高区变频给水泵供水，工作压力为0.80.85MPa,三层至七层为减压后供水区域。本工程热水由地下室燃气锅炉供水，并设低区换热机组1台，高区换热机组1台，三层至七层为减压后供水区域。一层、二层不供热水。管材采用塑钢管。2.4.2污水系统本工程采用重力流汇合后排放，地下污水经污水泵提升后排入市政管道。污水管1.00m以上部分采用降噪声PVC-U管，粘接；1.0m以下部分采用离心排水铸铁管，柔性连接。压力排水管采用焊接钢管，焊接。2.4.3冷却循环水系统本工程冷却循环水量为800m3/h,冷却塔置于裙房屋顶上，循环水泵设在地下室内机房内。采用焊接钢管，焊接。2.4.4保温1、给水管道吊顶内的给水管采用40厚阻燃橡塑海绵防结露。热水管保温采用厚度为40的阻燃橡塑海绵，外缠玻璃丝布两道，刷调和漆两遍。水箱及换热设备的保温材料为岩棉板，厚度为40，外缠玻璃布两道。2、排水管道在坡道顶板下敷设的排水管均作做保温，保温材料采用40厚岩棉板，外缠玻璃丝布两道。3、冷却循环水管道保温材料采用岩棉毡保温，保温层厚度DN200为60，DN250300为80，外缠玻璃布带。第4节 电气系统1、设计依据（1）国内现行设计规范及设计标准；（2）机电系统设计报告；（3）国际电气技术委员会标准；（4）英国电机工程师学会电力装置规例；（5）英国屋宇设备工程学会照明法规。2、设计范围（1）照明配电系统；（2）动力配电系统；（3）防雷及接地系统。3、供配电系统（1） 供电电源：本建筑供电电源是由总市政电网引来的两路10KV电源提供的，至地下一层变电所。（2）低压配电非一级（消防）用电回路均带分励脱扣。两路电源同时工作，当一路电源故障时，另一路自动投入，保证消防负荷的供电。22柜另预留进线端子。（3）由变压器至低压开关柜采用型号为BICC-M.M-2500A低压封闭母线槽。24柜至25柜采用型号为BICC-M.M-2500A低压封闭母线槽。（4）各电力配电柜除标注者外，均选用XL-31落地柜。电力箱选用JX（F）型。落地柜均安装在10槽钢底座上。（5）所用金属线槽均为防火型，电气竖井内为梯形桥架（宽度为600毫米两个）。（6）本工程配电导线选用铜芯塑料绝缘电力电缆、电线。有配电室引出的所有干线电缆，水平敷设部分采用电缆桥架沿墙或顶板敷设引至首层竖井，从竖井垂直引上至各层用电缆桥架敷设，电缆桥架为镀锌型。地上部分由配电箱或电缆桥架引出的所有支线均穿钢管敷设。4、照明系统（1）灯具选型：疏散照明分出口指示和疏散指示，均采用带蓄电池荧光灯，蓄电池容量按30分钟时间供电计。灯具采用吸顶式出口应急灯，单面显示层数应急灯，嵌入式应急灯，吸顶显示出口应急灯。 双管日光灯采用HGD240-14-2X36W型；嵌入式方形日光灯采用HGS-320-22-3X18W型；高天井投光灯采用CB-17501-MH100-100WMH型；弯灯采用DC1-E60-60W型；其余灯具为普通型（2）插座均带安全门保护，除个别外，一般距地0.3米安装。开关距地1.4米安装，卫生间、操作间插座为防水型，距地1.8米安装（3）线路敷设：消防设备加消防泵、喷淋泵、消防电梯及事故照明等选用云母绝缘耐火电缆NH-YJV（TP）0.61KV，一般配电电缆选用阻燃交联聚乙烯电力电缆ZR-YJV（TP）-0.61KV型。照明线路未标注者导线均为ZR-BV-500V-3X2.5mm2。照明支线穿管规格：2X2.5穿TC16钢管；3X2.5穿TC20；46X2.5穿TC25；7，8X2.5穿TC32。吊顶内明敷设，其余暗敷设。（其中TC为扣压式薄壁电线管）照明、电力干线选用阻燃交联聚乙烯电力电缆ZR-YJV-1KV，干线电缆沿阻燃槽式电缆桥架敷设。（4）凡需要二次装修的房间,本次施工只预留照明配电箱,配电箱的出线预留TC25钢管,管的出口距顶0.3米,预留管数量根据照明箱出线回路的数量确定,一根TC管最多可穿6根2.5 mm2导线。5、防雷与接地（1）本建筑属民用二类防雷建筑物。（2）在建筑物屋顶设有避雷装置，在一些重点部位设避雷针保护。利用建筑物混凝土柱内双主筋作为引下线，利用建筑物结构柱下基础桩内双主筋（每根柱下连接桩数量不少于4根，柱下主筋少于4根时全数利用），基础底板内上下两层双主筋及地连墙内双主筋作接地极，共用接地电阻不大于1欧姆。（3）各电气竖井、消防控制室、电话机房等均通过结构柱或剪力墙内双主筋作接地引下线接至共用接地体，所有防雷引下线、接地引下线、预埋件及接地极间均作可靠电气连接。 （4）为防侧雷击和等电位联结采取以下措施：建筑物内的钢筋互相连接；将30米及以上部分墙上的栏杆，金属门窗等较大金属物直接或通过门窗预埋铁与防雷装置连接。将建筑物内各竖向金属管道及金属物每三层与圈梁的钢筋连接一次，此圈梁的钢筋与防雷引下线连通。金属管道及金属物内的顶端和底端与防雷装置连接。 所有突出屋面的金属物体及管道与避雷带作可靠电气连接。以上为本工程机电项目的主要技术专业特点，依据资料为本工程相关专业的技术规格说明书和议标图纸。2001年12月21日我司收到的天津设计院的设计深化图纸，对部分材料及相关施工方法进行了修改和调整。根据业主之“机电专业招、投标说明（G2001/12/67）和2001年12月26日下午答疑会的要求，设备及材料的技术规格、型号及施工要求仍以柏诚（亚洲）有限公司的技术规格说明书为主，当然这也是本施工组织设计编制的原则和基准。第5节 施工部署 1、 施工流水段的划分及部署原则1、根据和顺应土建总体进度安排部位进行安装工程的流水段划分，首先从建筑地下室开始施工，然后顺序进行地上一层六层裙楼部分及塔楼部分八层以下部分的机电设备安装施工，当结构条件具备后再进行塔楼部分八层以上部分的机电施工。2、制订施工进度控制网络计划，制定相应的配套计划，严格控制关键线路的施工，并定期（每周）进行核对（进度前锋线），及时做出调整，从而控制安装工程的总体进度。3、本工程施工配合量大，设备预埋件多，必须配合土建施工作业进行。由我公司项目设计部深化设计，并配合专门技术人员进行预留预埋工作，以达到土建、安装、电气及内部各工种之间互创施工条件，保证工程总体进度。4、抓好关键工序施工，以点带面，并严格按施工流程及工序施工，严禁工序倒置。5、在组织好分部位施工的同时，集中力量保重点部分，各专业工种搞好协调配合，确保安装进度。6、以精良的人员管理、充分物力资源、完善的体系及制度保证安装工程流水施工的实施。 2、 机电各专业的施工部署机电设备安装工程的施工部署需要根据合约要求并配合土建的施工部署来制定。按照建筑工程施工的不同阶段，机电设备安装可顺序分为以下几个阶段：装修阶段安装灯具、风口、洁具等设备安装阶段系统管线及设备安装结构施工阶段施工准备及配合留洞、预埋保修阶段工程保修、维护保养等竣工验收阶段系统测验、交接及培训调试阶段单机调试及系统调试机电安装各专业依据施工流水段划分的原则，结合土建（结构）及装修的进度总体安排，组织好各施工流水段从工序到细部工艺的计划与实施。制定详尽的相应配套计划，包括施工进度控制计划、劳动力计划、施工机具及检测设备计划、设备及材料的供货计划、施工用水用电量计划等，并在实施过程中进行细化，根据总体计划制订阶段计划和月计划，由阶段和月计划制订周计划，再由周计划制订日消项计划，层层落实总体计划。在周密的部署、均衡安排施工的基础上，配合土建做好预留、预埋工作，服从业主、顾问公司对工程整体安排及各项意见，负责并确立机电各专业的配合施工关系，划定其工作界面，创造良好的施工协作氛围，保证工程总体计划及各项目标的实现。由我公司项目设计部进行机电图纸深化设计，绘制施工管线系统综合布置图和施工结点做法图及设备安装（机房）大样图等图纸，并向顾问公司及设计单位报审签认，为日后各专业的施工及相互配合创造有力条件，确保机电安装施工工作有序地顺利进行。1、空调水系统的施工工序及工艺部署：冷冻机房设备基础验收设备安装机房内管道安装系统试压保温干管与竖井管道安装水平管道安装风机盘管和空调箱安装设备配管系统试压保温设备层基础验收设备安装管道安装系统试压保温系统碰头系统调试系统验收系统交接及培训保修及竣后服务设备单机试运转2、空调风的施工施工工序及工艺部署：全空气系统风管制作安装空气处理设备安装空调机房管道碰头风机盘管接管制作安装送排风机安装系统碰头设备单机试运转系统调试系统验收系统交接及培训保修及竣后服务正压送风与排烟系统制作安装3、采暖系统的施工工序及工艺部署：试压保温热交换器基础验收机房设备安装机房管道安装试压保温蒸汽管道安装采暖干、立管安装试压保温散热器安装系统试压系统验收系统交接及培训保修及竣后服务系统调试设备单机试运行4、给水系统的施工工序及工艺部署：设备层管道安装水泵房设备安装泵房管道安装试压保温立管安装支管安装试压保温设备层设备安装试压保温管道碰头系统试压洁具安装系统验收系统交接及培训保修及竣后服务设备单机试运转5、排水系统的施工部署：洁具安装雨水管道安装灌水试验地下室污水泵安装压力排水管道安装水压试验排水干、立管安装卫生间支管安装灌水试验系统验收系统交接及培训保修及售后服务设备单机试运转6、电气系统的施工工序及工艺部署配合主体工程，进行各种器件预留预埋配电屏（柜）基础制作及安装变压器基础的制作及安装配电屏（柜）的就位及安装变压器就位及安装金属线槽及桥架安装电气配管及管内穿线配电箱的制作安装及照明器具安装电气线路检查及绝缘摇测系统调试系统验收弱电系统管线敷设及设备器具安装设备单机试运转系统交接与培训保修及竣后服务4.1.3施工配合与协调服从及配合业主（顾问公司、工料测量师）的管理，切实做好机电工程施工工作，并做好与土建总包的施工配合及各专业间配合，协调统一、综合安排，确保施工质量，确保工程总体进度。1、机电总包的配合与协调职责（1）服从及配合业主（顾问公司、工料测量师）的管理，负责管理、统筹及协调所有机电设备系统（包括空调、采暖及通风系统、消防系统、给排水系统、燃气供应系统、低压供电系统、弱电系统）的施工工作；负责各专业的技术管理和协调工作；负责与土建总承包及其他施工单位进行联系协调，以使各机电设备系统有效和合理地按总体工程进度进行施工及圆满完成。（2）负责各机电系统施工详图的深化设计工作（包括暖通空调系统、消防系统、给排水系统、燃气系统、低压供电系统及弱电系统），绘制出施工管线系统综合布置图、施工结点做法图和设备安装（机房）大样图及土建（预留、预埋）配合图等图纸，这些图纸经顾问公司、工料测量师审批后供各机电专业作为施工协调和施工的依据。（3）与本项目土建总包及其他承包单位协调和合作，提供所有需要的有关资料、设备和人员以确保于分工交界点上能与其他承包单位满意地配合，并确保其负责的工作是按正确的程序施工。在施工进行中的各个阶段，与土建总包及其他有关的承包单位讨论、协调和落实各分工交界点。（4）负责在有关工程施工前复核由土建总包及其他承包单位为配合本工程所提供的各项设施和配备是否配合及适用。（5）负责对各机电（合格）分承包单位进行统筹管理，对其各项工作实施有效的部署、控制和监督，并尽应尽的责任和义务，使整体机电项目做到管理安排上协调统一、均衡部署。2、各施工阶段的配合（1）结构施工阶段的配合a、协调并要求土建配合预留的墙洞和楼板洞，要按照施工进度计划提前通知土建进行预留工作。并确保其安装位置正确；b、需在建筑结构内预埋的套管、防水套管以及预埋钢板等，要提前提供给土建作预埋；c、各种设备的混凝土基座的坐标、尺寸要尽早提供该土建，以免延误设备的安装，设备安装以前，要对设备基础进行检查和验收；d、配合土建进行电气管线在结构中的预埋；（2）安装阶段的配合a、项目设计室负责绘制施工图纸、部位节点图、管线综合布置图。施工的原则是小管让大管、无压管让有压管。安装时按照先上后下的原则进行。各工种施工严格按设计图纸及深化设计图纸的标高、位置施工安装。施工的原则性顺序为：通风管道排水管道空调水与给水管道消防管道电缆桥架b、设备到货后，应尽快就位，为设备配管和电气安装创造条件；c、墙内的暗装管道，要在土建隔墙砌筑完毕后，马上进行，给土建的抹面和装修创造条件；d、管道试压、刷油完成后，应马上交保温专业进行保温工作；e、卫生间管道设备的安装工作，与土建的配合工作尤其重要，施工中，要派专人盯住土建的施工进度，随时调整和修正各种管道的坐标和甩口，管道甩口的封度措施要有效且不易破坏；f、各专业不得互相破坏别的专业的成品，遇到问题请有关部门予以解决。（3）装修阶段的配合a、灯具、开关、插座盒安装应位置准确，施工时不得随意在墙面上剔槽。需待土建同意后方能施工。施工时，要先用云石机切割，再进行剔凿工作。b、面板要等到墙面的装饰工作完成后，再安装。c、洒系统的追位与系统吹洗应在吊顶龙骨安装完后进行。吊顶的石膏板施工时，消防喷洒专业要派人密切配合，在喷头的位置预留出圆孔，待吊顶施工完后，再装喷洒头。装喷洒头时，要戴上白色的手套，以免污染顶棚。d、通风专业应随吊顶龙骨的施工进行风口立管的安装，等吊顶施工完毕，再安装风口，要注意不得污染吊顶。e、装修吊顶封板以前，要再仔细检查调整一遍风机盘管的凝结水的坡度。f、装修吊顶封板时，要在风机盘管和有阀门的部位留出检查孔。g、灯具安装时，与装修吊顶配合开孔的工作也非常重要。h、灯头盒、烟感盒及监测广播扬声器，应先在龙骨上固定，烟感探头在吊顶完工后安装，其布局要与精装协调。（4）调试阶段的配合这个阶段的配合工作尤其重要，应做好以下几点工作：a、检查和协调土建维护结构，使其满足调试要求；b、会同业主（顾问公司、工料测量师）对所涉及的机电工程进行全面检查，全部符合设计、施工验收规范和工程质量评定标准的要求，才能进行运转和调试；c、安排各专业、机电分包商准备系统试运转、调试所需的水、电汽及压缩空气等，并将现场（机房、管道间）打扫干净；d、提前编制调试方案，内容包括：调试要求、时间进度计划、调试项目、程序和采用的方法等；并报请顾问公司审批后照此执行。e、备好调试所需的仪器仪表和必要的工具，并将清单和有关资料报请业主、顾问公司审批；f、及时解决和协调调试过程中所遇的问题，必要时报请业主、顾问公司协商解决。3、与业主（顾问公司、工料测量师）的配合（1）由业主供应的设备和材料及业主确定厂家的产品。由业主按机电安装工程施工进度计划及时提供。其具体到货计划时间表，待工程开工签订合约后，由机电总包（我司）提出，并经业主（顾问公司、工料测量师）审批。（2）设计图纸及资料由业主按规定的数量及时提供，我司依此作出深化设计施工详图经顾问公司、工料测量师审批后做为施工依据。安装与设计的有关事宜，亦应请示业主（顾问公司、工料测量师）协调解决。（3）业主、顾问公司、工料测量师在施工过程中，对安装施工进度及质量进行监督，设备工厂测试、设备材料的进货检验、隐蔽验收、分项工程验收、试压、试车及系统调试等应按要求请报业主、顾问公司参加和验收。（4）业主按施工进度（顾问公司、工料测量师审批的报量单）及时解决工程进度款和设备订货款。4、与土建（总包）及装修单位配合（1）与土建的配合a、预留、预埋及孔洞回填的配合按预留、预埋图纸进行预留、预埋。预留、预埋中不得随意割断建筑钢筋。与土建结构有矛盾处，应及时与设计、土建、业主（顾问公司、工料测量师）协调解决。土建负责根据总体进度要求，对孔洞和壁坑进行回填、修补及抹面；机电总包商（我司）在完成其工作后，及时以书面形式通知土建承包商，经确认后进行回填、封闭、修补等工作。b、各机房施工配合冷冻机房、空调机房、消防泵房等机房交付安装条件：土建湿作业及内粉刷作业完工，门窗安装完工。c、厕所、卫生间配合施工在土建进行主体结构施工时，配合进行安装预留孔。安装时由土建给定楼地坪标高基准。卫生器具及地漏定位甩口后，土建再做地坪(土建施工不得损坏安装管口，应有保护措施)。d、暗设箱、盒及开关、插座安装配合暗设箱、盒安装应随土建墙体施工进行，布置在大理石墙面上的开关、插座应配合大理石贴面施工进行。e、设备基础及留孔的配合设备基础应尽早浇筑，设备安装时强度应达到70%以上，基础位置尺寸和留孔由土建检查，安装复查，并办理交接手续。f、灯具、开关、插座、面板安装配合灯具、开关、插座盒安装应位置准确，施工时不得损坏墙面。若孔洞较大应先做处理。在粉刷或贴墙纸后再安装面板。g、成品保护的配合安装施工不得随意在墙体上剔洞，如必须剔洞，须书面报告土建（总包）、顾问公司、结构设计，经批准后按批复意见进行剔凿；且安装施工应注意对墙面吊顶的保护。土建施工人员不得随意损坏已安装好的管路、线路开关、阀门，未交工的厕所不得使用。（2）与精装的配合a、散流器安装与龙骨吊顶安装的配合安装在吊顶上的散流器风口，应随龙骨安装调整进行，以便对散流器风口进行固定。b、灯头盒、烟感盒安装与吊顶施工的配合灯头盒、烟感盒及监测广播扬声器，应先在龙骨上固定，烟感探头在吊顶完工后安装，其布局要与精装协调。c、喷洒系统与吊顶施工的配合喷洒系统支管安装与系统吹污应在吊顶封面前进行。吊顶面留喷头孔，由精装配合开孔，封面完工后再装喷洒头。d、凡吊顶风管、水管设有阀门处，由精装在吊顶上开检查口，其位置由现场确定。e、在装修墙面上安装开关、插座，应与装修工作配合进行。5、与其他机电承包商的配合与协调（1）机电总包（我司）总体的统筹、协调及配合统一布置规划吊顶内的空间及机电安装的公共部位，项目设计室根据施工图纸绘制出部位节点图、管线综合布置图；原则是小管道让大管道，无压管道让有压管道，先上后下的原则进行安装。各工种施工严格按设计图纸及深化设计图纸的标高、位置施工安装。机电总承包商（我司）将根据合约文件、设计图纸、技术规格说明书的要求统一部署、合理安排机电各专业（含机电分承包商）的交界面项目及彼此之间的配合施工，并接受业主、顾问公司、工料测量师的指导与监督，确保机电设备整体项目施工的和谐、顺利地进行。（2）与消防系统（分）承包商的协调工作a、空调、采暖及通风专业 消防系统承包单位将于首层的安保/消防控制中心内提供足够的分区控制的无电压接点以供于发生火警时启动或关闭有关的防火阀、排烟阀、排烟机、正压送风机、通风机、空调机等。 由无电压接点至各排烟机、正压逆风机、通风机或空调机的控制线路供应及安装由本承包单位（我司）负责。 本承包单位（我司）须与消防系统承包单位协调以进行及完成所需的安装工作，并就双方的交接驳口设定准确的位置及双方方的工作界面。 b、低压供电专业 有关消防水泵的电力供应，本承包单位(我司)须负责供应、安装及接驳电源电缆从配电箱至消防系统承包单位的电动机控制屏（MCC）及电动机就地控制屏（LMCP）内。 本承包单位（我司）须负责供应、安装及接驳电源电缆从配电箱至消防控屏旁包括提供保险丝接头，供消防承包单位接驳。 有关疏散指示标志的电力供应，本承包单位（我司）需于每层配电房内提供电源电缆包括保险丝接头予消防系统承包单位接驳以完成完善的疏散指示系统。 有关于火警时切断非紧急电源，消防系统承包单位将按防火分区控制要求于各层配电房内提供足够的分区控制无电压接点以供于发生火警时在消防控制室以手动强切非紧急电源。本承包单位(我司)须由上述无电压接点接驳电缆至有关正常电源开关包括提供所需控制，使达到切断非紧急电源之有关要求。 有关紧急电视运行情沉的反馈信号，本承包单位（我司）需于各发电机房内提供每台发电视的运行故障信号无电压接点，供消防系统承包单位接驳至消防控制屏上。无电压接点应设于终端盒内。 本承包单位（我司）须提供接地装置至各设备房及消防控制室内指定位置，供消防系统承包单位接驳以完成有关接地系统。 本承包单位（我司）需提供紧急电源于所有消防系统装置。 本承包单位（我司）须与上述承包单位协调以进行所需的安装工作，并就双方的交接驳口议定准确的位置及双方的工作界面。c、弱电专业 消防系统承包单位将於消防控制室内消防控制屏旁提供无电压接点以供本承包单位（我司）接驳至楼宇中央管理系统，用以显示火警信息，各有关水箱之高低水位警报、水泵和相关设备的运作状况。 有关火灾应急广播切换，消防系统承包单位将按防火分区控制要求提供无电压接点，以供本承包单位（我司）接驳至广播系统作自动切换为火灾应急广播。 本承包单位（我司）须与消防系统承包单位协调以进行所需的安装工作，并就双方的交接驳口议定准确的位置及双方的工作界面。d、备用发电机组（供应）安装关于紧急发电机组运行情况的反馈信号，本承包单位（我司）于各发电机房内提供各发电机组的运行及故障信号无电压接点，供消防系统承包商接驳至消防控制屏上。无电压接点应设于终端盒内。（3）与燃气系统（分）承包单位的协调工作a、空调、采暖及通风专业 燃气系统的快速式切断阀的启闭与厨房通风系统的开关联锁：通风系统开动，快速切断阀才开启，通风系统关闭，切断阀亦同时关闭。燃气泄漏报警系统亦与快速切断闭联络；如探测到燃气泄漏，快速切断阀会关闭，但通风系统将维持运作以便把燃气排出室外。 本承包单位（我司）负责与燃气系统承包单位协调，并就双方的交接驳口议定准确的位置及详细的工作界面。b、低压供电专业 本承包单位（我司）负责供应、安装及接驳紧急电源缆从配电箱至快速式切断阀、燃气泄漏报警及控制屏旁的隔离开关或熔丝开关。 本承包单位（我司）负责提供接地装置至上述各设备以完成有关接地系统。 本承包单位（我司）负责与燃气系统承包单位协调以进行所需的安装工作，并就双方的交接驳口议定准确的位置及双方的工作界面。（4）与升降拥电扶梯（分）承包单位的协调工作a、低压供电专业 供应及安装电源电缆从低压配电屏至位于升降机房内的升降机供电屏。 供应及安装升降机房内的升降机供电屏并包括自动转换开关（ATS）， MCCB箱连 MCCB， MCB箱连 MCB等。 供应及安装升降机井内的照明及插座供电回路，升降机井内的照明及插座则由升降机分包单位负责。 提供乾接点信号于每个升降机房内，信号包括正常电力供应故障及应急用电力供应生效。有关信号将接驳至由升降机分包单位提供的接线盒内。 供应及安装从各升降机房至位于首层消防保安控制室的总监察屏及位于分区控制室的分区监察控制屏之电线槽及电线管，供监控升降机系统之用。 供应及安装电源电缆从配箱至扶手电梯井，包括安装于扶手电梯内的防水型隔离开关及防水型照明开关。 供应及安装从各扶手电梯井至位于首层消防/保安控制室的总监察控制屏之电线槽及电线管，供监控扶手电梯系统之用。 供应及安装接地装置至各升降机房指定位置及各电扶梯以完成有关接地系统。 每部电扶梯外壳底部将有灯具设置，有关之线管将藏于电扶梯底的外修饰板内。本承包单位须与电扶梯承包单位协调以进行有关的预留孔洞、线管及支架等的安装工作。 本承包单位须与上述承包单位协调以进行所需的安装工作，并就 双方的交接驳口议定准确的位置及双方的工作界面。a、弱电专业 有关升降机轿厢内的闭路电视及广播系统，升降机及电扶梯系统承包单位将於升降机井道内，提供线管、视频及音频传输线及接线端子供本承包单位（我司）接驳。 本承包单位（我司）负责与升降机及扶梯系统承包单位协调，并就双方的交接驳口议定准确的位置及双方的工作界面。（5）与玻璃幕墙承包单位的协调工作a、低压供电专业 本承包单位（我司）负责于地上30米外及以上每隔三层提供由镀锌扁钢组成的均压环，用作幕墙防雷接地之用。 幕墙承包单位将于设均压环的楼层的幕墙框架提供多个接合端供接驳防雷接地系统之用。 本承包单位（我司）须从压环引出镀锌扁钢或导线上接驳至幕墙承包单位所提供的接点，接驳工作由本承包单位（我司）负责。本承包单位（我司）负责与燃气系统承包单位协调以进行所需的安装工作，并就双方的交接驳口议定准确的位置及双方的工作界面。6、本承包商内部各专业的协调空调、采暖和通风系统；给排水系统；低压供电系统；弱电系统；以及备用发电机组供应安装均由本承包商（我司）自有施工队伍进行施工。首先，本公司项目部将根据合约、技术规格说明书及设计图纸要求，统筹做出部署，进行细致的划项和交圈，并制定出详细的总体和各单项计划，并协同组织实施；本公司设计部依据合约条款、设计图纸，绘制出各种管线的综合布置图，以及各机房、标准间的安装大样图，经审定后作为施工依据，以指导各专业的配合施工；由一名项目副经理专门负责各专业的施工协调，项目工程部全权负责生产安装过程中的协调工作，技术部负责协调解决配合施工相关的技术问题，质量部、安全消防部负责配合施工的质量、安全把关，合约部负责收集、传递及反馈业主、顾问公司及土建单位关于施工配合的要求及建议；制定相应的配合原则及制度，各专业在施工过程中严格遵守。定期（每周）召开各专业施工协调会议，及时处理解决施工过程中的配合问题，理顺各种环节及关系，营造出良好（内部及外部）配合施工氛围。各专业在施工过程还应注意搞好以下几个环节（1）隔热保温施工按施工作业分段、分系统，管道安装完后，应及时进行水压试压，合格后交保温施工。（2）设备安装与管道、电气的配合设备到货后，应尽快就位，为管道配管和电气接线创造条件。（3）设备试运转及系统调试的配合设备试运转应由电工先将设备单机试运转合格(如水泵、风机)后，再运转设备。系统调试事先编制调试方案，经顾问公司批准后，由专职调试技术人员、安装相关各专业、厂家组成的联合调试小组进行系统调试，并出具调试报告由业主、顾问公司认定。（4）自动消防调试的配合自动消防调试以管道和弱电专业配合进行。自动喷洒系统及消火栓系统，由管道专业编制调试方案。消防报警系统由弱电专业编制调试方案。第6节 主要设备及材料供货计划 为确保工程进度控制网络计划及工程施工的顺利进行，我们拟定了本“供货计划”（下页附表8），如有幸中标，我们将制定一份更为详尽的设备及材料供货计划，报请业主（顾问公司、工料测量师）审批。附表8：主要设备及材料供货计划表设备编号设备用途或功能安装位置设备类型数量进场时间备注CH/B2/01至05冷水机组地下二层空调机房水冷离心式5台2002年7月CH/B2/06冷水机组地下二层空调机房水冷离心式1台2002年7月CHWP/B2/01至06冷冻水泵地下二层空调机房卧式离心6台2002年6月CHWP/B2/07至08冷冻水泵地下二层空调机房卧式离心6台2002年6月CT/6F/01至05散热裙楼六层屋顶开式冷却塔5台2003年3月CT/6F/06散热裙楼六层屋顶开式冷却塔1台2003年3月CDWP/B2/01至06冷却水泵地下二层空调机房卧式离心6台2002年6月CDWP/B2/07至08冷却水泵地下二层空调机房卧式离心2台2002年6月HTWP/B2/01至05空调热水泵地下二层空调机房卧式离心5台2002年6月HWP/B2/01至03采暖热水泵地下二层空调机房卧式离心3台2002年6月CONWP/B2/01至02冷凝热水水泵地下二层空调机房卧式离心2台2002年6月CONWP/B2/03至04冷凝热水水泵地下二层空调机房卧式离心/连线式2台2002年7月WP/B2/01至02冷水换热水泵地下二层空调机房卧式离心/连线式2台2002年7月CH(H)WP/21F/01至03冷冻/采暖水泵二十一层设备层卧式离心3台2002年6月HX/B2/01至02冬季内区供冷地下二层空调机房板片式热交换器2台2002年6月附表8：主要设备及材料供货计划表（续）设备编号设备用途或功能安装位置设备类型数量进场时间备注HX/21F/01至02二十一层以上供冷二十一层设备层板片式热交换器2台2002年6月二十一层以上供热二十一层设备层板片式热交换器2台2002年6月HX/B2/09冷凝水换热地下二层空调机房板片式热交换器1台2002年6月HX/B2/03至06冬季空调地下二层制冷机房管壳式热交换器4台2002年6月HX/B2/07至08冬季采暖地下二层制冷机房管壳式热交换器2台2002年6月HF-P/GF/01裙房首层新风加湿裙房首层空调机房高压喷雾式加湿器1台2002年6月HF-P/GF/02裙房首层新风加湿裙房首层空调机房高压喷雾式加湿
