SZY 503-2014 信息流程（第一版）.pdf

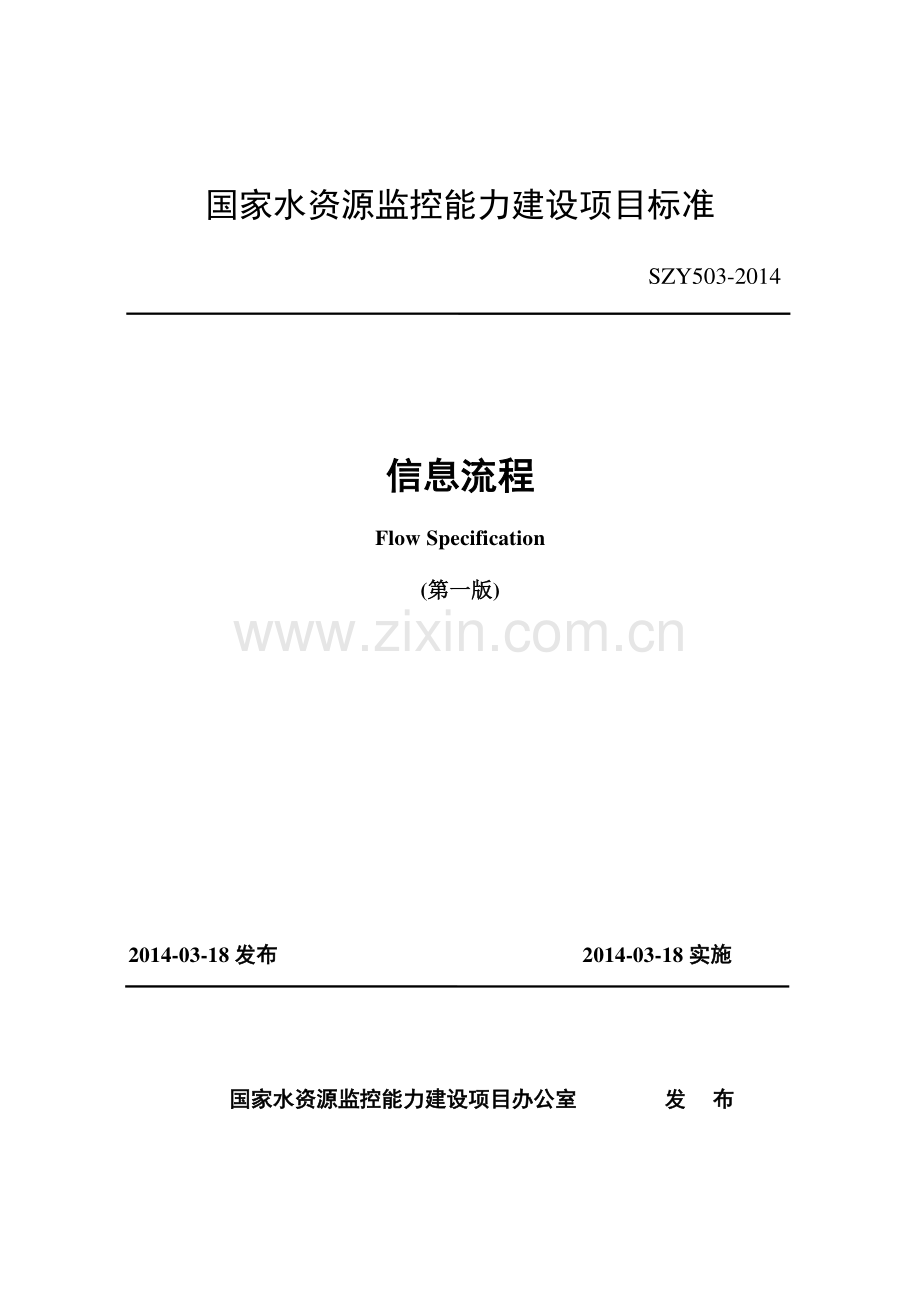

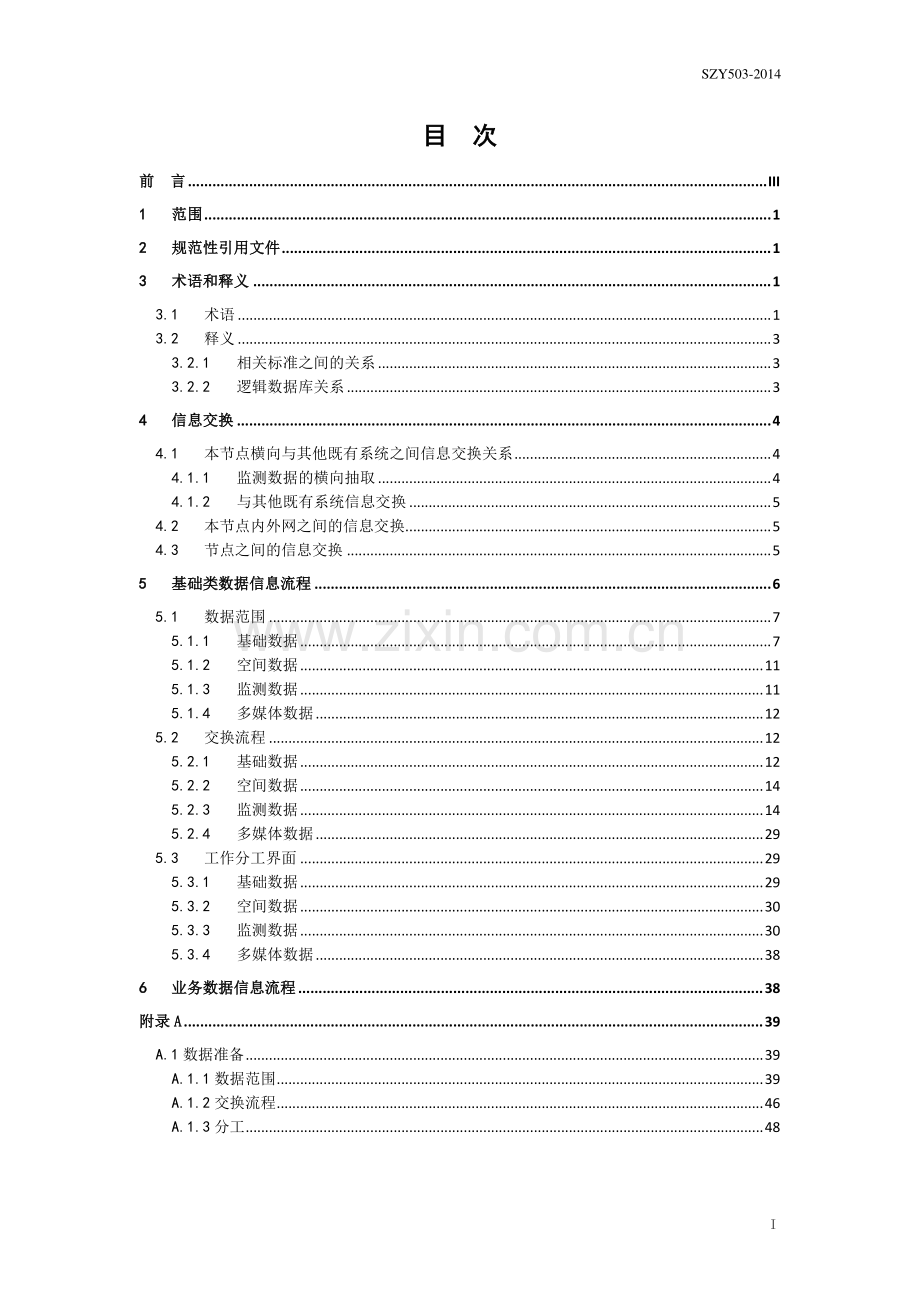

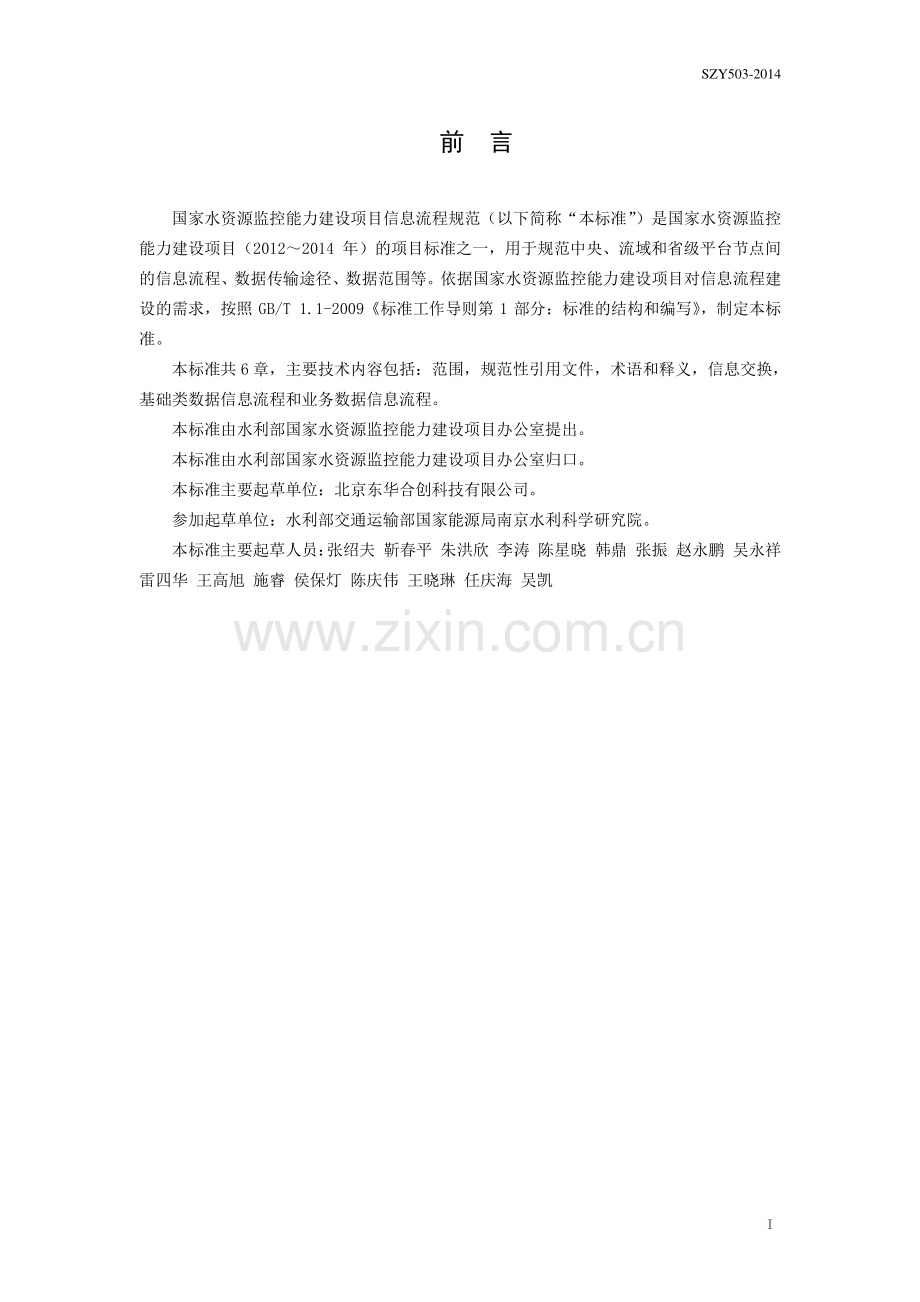

国家水资源监控能力建设项目标准 SZY503-2014 信息信息流程流程 Flow Specification (第一版第一版) 2014-03-18 发布发布 2014-03-18 实施实施 国家水资源监控能力建设项目办公国家水资源监控能力建设项目办公室室发发布布 SZY503-2014 I 目目 次次 前前 言言 . III 1 1 范围范围 . 1 2 2 规范性引用规范性引用文件文件 . 1 3 3 术语和释义术语和释义 . 1 3.1 术语 . 1 3.2 释义 . 3 3.2.1 相关标准之间的关系 . 3 3.2.2 逻辑数据库关系 . 3 4 4 信息交换信息交换 . 4 4.1 本节点横向与其他既有系统之间信息交换关系 . 4 4.1.1 监测数据的横向抽取 . 4 4.1.2 与其他既有系统信息交换 . 5 4.2 本节点内外网之间的信息交换 . 5 4.3 节点之间的信息交换 . 5 5 5 基础类数据信息流程基础类数据信息流程 . 6 5.1 数据范围 . 7 5.1.1 基础数据 . 7 5.1.2 空间数据 . 11 5.1.3 监测数据 . 11 5.1.4 多媒体数据 . 12 5.2 交换流程 . 12 5.2.1 基础数据 . 12 5.2.2 空间数据 . 14 5.2.3 监测数据 . 14 5.2.4 多媒体数据 . 29 5.3 工作分工界面 . 29 5.3.1 基础数据 . 29 5.3.2 空间数据 . 30 5.3.3 监测数据 . 30 5.3.4 多媒体数据 . 38 6 6 业务数据信息流程业务数据信息流程 . 38 附录附录 A A . 39 A.1 数据准备 . 39 A.1.1 数据范围 . 39 A.1.2 交换流程 . 46 A.1.3 分工 . 48 SZY503-2014 I 前 言 国家水资源监控能力建设项目信息流程规范（以下简称“本标准” ）是国家水资源监控能力建设项目（20122014 年）的项目标准之一，用于规范中央、流域和省级平台节点间的信息流程、数据传输途径、数据范围等。依据国家水资源监控能力建设项目对信息流程建设的需求，按照 GB/T 1.1-2009标准工作导则第 1 部分：标准的结构和编写 ，制定本标准。 本标准共 6 章，主要技术内容包括：范围，规范性引用文件，术语和释义，信息交换，基础类数据信息流程和业务数据信息流程。 本标准由水利部国家水资源监控能力建设项目办公室提出。 本标准由水利部国家水资源监控能力建设项目办公室归口。 本标准主要起草单位：北京东华合创科技有限公司。 参加起草单位：水利部交通运输部国家能源局南京水利科学研究院。 本标准主要起草人员： 张绍夫 靳春平 朱洪欣 李涛 陈星晓 韩鼎 张振 赵永鹏 吴永祥 雷四华 王高旭 施睿 侯保灯 陈庆伟 王晓琳 任庆海 吴凯 SZY503-2014 1 信息流程信息流程 1 范围 为规范国家水资源监控能力建设项目涉及的信息系统的设计、 实施与管理， 完善和加强国家水资源监控能力建设项目信息流程体系，制定本标准。 本标准适用于国家水资源监控能力建设项目中央、 流域和省级平台建设中信息流程的设计。 2 规范性引用文件 下列文件中的条款通过本规范的引用而成为本标准的条款。 凡是注日期的引用文件， 仅注日期的版本适用于本规范。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。 GB/T 1.1-2009 标准工作导则第 1 部分：标准的结构和编写 GB1526-89 信息处理 数据流程图、程序流程图、系统流程图、程序网络图和系统资源图的文件编制符号及约定 GB5271.1-85 数据处理词汇 01 部分 基本术语 GB/T 10113-2003 分类与编码通用术语 GB/T 5009598 水文基本术语和符号标准 SZY101-2014 国家水资源监控能力建设项目标准-术语 SZY301-2013 国家水资源监控能力建设项目标准-基础数据库表结构及标识符 SZY302-2013 国家水资源监控能力建设项目标准-监测数据库表结构及标识符 SZY303-2013 国家水资源监控能力建设项目标准-业务数据库表结构及标识符 SZY304-2013 国家水资源监控能力建设项目标准-空间数据库表结构及标识符 SZY305-2013 国家水资源监控能力建设项目标准-多媒体数据库表结构及标识符 3 术语和释义 3.1 术语 3.1.1 基础类数据 基础类数据是定义在全职能域范围内，可以被共享和复用的，描述基础数据库、空间数据库、 监测数据库和多媒体数据库的对象及其属性信息和对象之间关系的数据。 基础数据库、空间数据库、监测数据库和多媒体数据库的定义，详见国家水资源监控能力建设项目标准术语 （SZY101-2014，以下简称术语） 。 3.1.2 信息流程 记录基础类数据和业务数据在站点、县市、省、流域、中央之间进行交换过程中形成的SZY503-2014 2 数据流。其中，业务数据信息流程伴随业务流程在三级之间进行流转，详见国家水资源监控能力建设项目标准软件平台业务流程 （SZY504-2014，以下简称软件平台业务流程） 。 3.1.3 节点 国家水资源监控能力建设项目，需要实现水利部，长委、黄委、淮委、海委、珠委、松辽委和太湖局等 7 个流域机构，以及北京市、天津市、河北省、山西省、内蒙古自治区、辽宁省、吉林省、黑龙江省、上海市、江苏省、浙江省、安徽省、福建省、江西省、山东省、河南省、湖北省、湖南省、广东省、广西壮族自治区、海南省、重庆市、四川省、贵州省、云南省、西藏自治区、陕西省、甘肃省、青海省、宁夏回族自治区、新疆维吾尔自治区和新疆生产建设兵团等 32 个省级水行政主管部门之间互联互通。从网络拓扑学的角度，这 40个不同级别的行政区划水行政主管部门，均称之为“节点” 。具体定义，详见术语 。 3.1.4 综合业务数据库 在国家水资源监控能力建设项目中，综合业务数据库由基础数据库、空间数据库、多媒体数据库、监测数据库、业务管理数据库五大标准库组成。基础数据库主要存储管理业务管理类和水资源专题类基础信息； 空间数据库主要存储管理基础地理信息、 水利基础类空间信息、水资源专题类空间信息；监测数据库主要存储取用水监测数据、水功能区监测数据、行政区界断面监测数据；多媒体数据库主要存储文档、图片、视频等多媒体资料数据；业务管理数据库主要包括业务库和定制部分，涵盖了信息服务、业务管理、应急管理及水资源调配决策支持等信息。具体定义，详见术语 。 3.1.5 数据汇聚库 在国家水资源监控能力建设项目中，为了避免来自外部系统的同构/异构数据直接对综合业务数据库产生操作， 保障综合业务数据库数据的稳定性和安全性， 可以将此类外部数据进行临时存储， 经标准化处理之后再存储至综合业务数据库， 上述用于临时存储外部数据的数据库在本项目中被定义为数据汇聚库。具体定义，详见术语 。 3.1.6 平台交换库 在国家水资源监控能力建设项目中，在中央、流域、省三级节点之间数据交换过程中，为了避免直接在综合业务数据库进行数据交换影响综合业务数据库的运行效率， 需要将待交换的数据先存储至专门用于数据交换的数据库，该数据库在本项目中被定义为平台交换库。具体定义，详见术语 。 3.1.7 单外部署 不涉及国际河流或敏感加密数据的流域/省节点的网络部署方式，其信息平台均全部部署到水利信息网的电子政务外网（以下简称政务外网） ，数据存储和业务应用全部在政务外网开展，互联网 DMZ 区部署公网门户系统。具体定义，详见术语 。 3.1.8 单内部署 涉及国际河流或敏感加密数据的流域/省节点的网络部署方式之一，其水利信息网的电子政务内网（以下简称政务内网）部署全部应用系统，存储和应用数据全集（包含本级节点SZY503-2014 3 相关所有的敏感加密数据和非敏感数据） ，政务外网部署数据采集/交换平台（即集成支撑相关软件） ，互联网 DMZ 区部署公网门户系统。具体定义，详见术语 。 3.1.9 双网部署 涉及国际河流或敏感加密数据的流域/省节点的网络部署方式之一，其政务内网部署全部应用系统，存储和应用数据全集（包含本级节点相关所有敏感加密数据和非敏感数据） ，政务外网部署全部应用系统，但只存储和应用非敏感数据；互联网 DMZ 区部署公网门户系统。具体定义，详见术语 。 3.1.10 中央托管部署 涉及国际河流或敏感加密数据的流域/省节点将其敏感加密数据、各业务应用、应用集成支撑软件托管到中央节点的部署方式（即中央节点为其提供独立的数据存储和应用体系，相当于将这些省或流域节点政务内网应用的物理位置迁移到了中央节点） ，托管在中央的流域或省级节点只需在本级节点建设符合保密要求的敏感终端， 并连接到政务内网骨干网。 具体定义，详见术语 。 3.2 释义 3.2.1 相关标准之间的关系 与该标准密切关系的标准有国家水资源监控能力建设项目标准信息交换内容及方式（SZY502-2014，以下简称信息交换内容及方式）和软件平台业务流程 。 信息流程 阐明信息交换的触发机制及信息交换的流程即信息交换的先后顺序， 数据传输途径、数据范围等，对监测点（县市）省以及省流域中央的信息交换流程进行了详尽说明和约束； 信息交换内容与方式界定信息交换内容及交换频率等，对中央平台向流域/省级平台、流域向中央/省级平台、省级平台向中央/流域平台、省级平台之间的交换的信息类型/内容和频率进行了详细的划分和规定； 软件平台业务流程 描述水资源信息服务、业务管理、应急管理和调配决策支持系统之间业务流转关系/数据流转关系，以及录入基础数据库、空间数据库、多媒体数据库、监测数据库、业务数据库等各标准库的信息内容和时间。 信息流程与信息交换内容及方式及软件平台业务流程三者分工界面明确，互为补充，共同构成一个信息交换内容清晰、流程明确的有机整体，为国家水资源监控能力建设项目信息交换提供有力的参考依据。 3.2.2 逻辑数据库关系 在本标准中，涉及到的数据库对应的逻辑库之间的关系如图 1 所示。 SZY503-2014 4 图 1 逻辑库之间关系示意图 水资源监控管理信息平台数据库，主要由综合业务数据库和集成支撑库共同构成。 （1）综合业务数据库，包含基础数据库、空间数据库、多媒体数据库、监测数据库、业务管理数据库。 （2） 集成支撑库主要存储、 管理水资源监控管理信息平台集成所需要的各类支撑数据。包括支撑三级信息平台数据交换的平台交换库，支撑信息平台接入外部数据的数据汇聚库，支撑平台用户管理、 三级贯通流程信息注册、 服务注册管理等集成应用所需要的支撑软件库。其中数据汇聚库是用于接收外部异构数据,并与本地综合业务数据库同构的数据库；平台交换库是用于中央、流域、省三级节点之间数据交换的数据库。 4 信息交换 4.1 本节点横向与其他既有系统之间信息交换关系 节点内部及与其他既有系统之间的信息交换内容主要为监测数据的横向抽取及与其他既有系统，如 OA 系统、行政许可审批系统等相关业务系统之间的业务信息交换。 4.1.1 监测数据的横向抽取 监测数据的横向抽取，主要包括三部分数据的横向抽取，取用水监测数据、水功能区监测数据及行政区界断面监测数据。 其中， 取用水监测数据由监测站点传输到本节点的数据汇聚库中， 经标准化处理后存储至综合业务数据库的监测数据库； 水功能区监测数据的横向抽取过程指水源地水质在线监测数据、 省内水功能区以及省际缓冲区的水质指标数据及评价数据， 由各监测站点通过各种方式存储到节点的水质库后， 由本节点建设的平台通过人工导入/ETL 工具等方式从本节点的水质库横向抽取到本节点数据汇聚库中， 经标准化处理后存储至综合业务数据库中的监测数据库； 行政区界断面监测数据的横向抽取过程指断面的水量和水质监测数据， 分别从本节点的实时雨水情数据库和水质库获得， 并存入本节点数据汇聚库中经过标准化处理及校验后存储至综合业务数据库中的监测数据库， 各节点具体获取方式可以根据各节点实际情况确定。 SZY503-2014 5 4.1.2 与其他既有系统信息交换 与其他既有系统之间的信息交换流程，如与 OA 系统的交互，本节点的信息平台将需要审批的文件打包形成附件提交给 OA 系统，OA 系统将审批后的附件再反馈给信息平台；与行政审批系统的交互，则直接通过数据库实现两者之间的交互工作。 具体流程，详见软件平台业务流程 。 4.2 本节点内外网之间的信息交换 根据水利部项目办公室提出 “政务内网存储敏感加密信息和非敏感信息的数据全集， 政务外网只存储非敏感信息”的原则，如果节点存在敏感加密信息的内/外网交换，需要通过中央节点的单向网闸来实现。 （1）非敏感信息交换至本节点政务内网进行数据存储 本节点政务外网首先将需要进行内/外网交换的非敏感信息送至本节点的平台交换库，由数据交换支撑软件传输至中央平台政务外网平台交换库， 通过单向网闸摆渡到中央平台政务内网的平台交换库， 由数据交换支撑软件传输至本节点政务内网平台交换库， 经本节点确认后抽取到政务内网的综合业务数据库。 （2）敏感加密监测数据的存储 本节点政务外网获取加密的敏感监测数据后， 通过专用通道传输到中央加解密设备， 利用单向网闸把数据单向摆渡到中央节点政务内网的加解密设备， 解析为明文报文后传回本节点政务内网进行解析并存储至本地数据汇聚库，并抽取至本节点政务内网综合业务数据库，然后回传至中央节点政务内网的平台交换库， 进而存储至中央节点政务内网的综合业务数据库。 如果本省级节点政务内网存在敏感的水功能区历史监测数据的情况， 直接通过 ETL 工具把敏感加密的水功能区监测数据抽取到本地政务内网数据汇聚库， 确认并经标准化处理后存储至本节点政务内网综合业务数据库。 （3）敏感加密信息脱密后进行信息发布 本节点如果需要将政务内网的敏感加密数据发布到政务外网， 只能在政务内网完成数据脱密并经过授权后， 通过人工方式使用合法介质和合法程序从本节点的政务内网导出至政务外网，无须通过中央节点的单向网闸。 4.3 节点之间的信息交换 中央、流域、省级节点之间存在数据和信息的三级交换，包括基础类数据、业务数据的交换等。其中，基础类数据三级交换是指基础数据、空间数据、监测数据和多媒体数据的三级交换； 业务数据三级交换是指业务流程跨级审批和业务管理数据的三级交换。 关于业务数据的三级交换在软件平台业务流程中进行了更为详细的说明。 省级以下的地市、 县级用户通过本地客户端登录省级平台， 利用省级平台实现与其他节点之间的信息交换。 各级节点之间信息数据的传输主要依托水利政务内网和水利政务外网。 其中， 基础类数据中的监测数据和基础数据通过数据交换支撑软件实现； 多媒体数据属于非结构化数据， 需SZY503-2014 6 要通过文件交换的方式实现； 业务数据则基于面向服务的消息中间件， 通过业务系统触发实现。总体流程如图 2 所示。 图 2 三级交换信息流程 对于未包含敏感加密数据的“单外部署”节点，所有数据都存储在政务外网，并在政务外网完成所有业务流程及数据的三级交换。 对于存在敏感加密数据的“单内部署”节点，全部数据存储在政务内网，在政务内网完成基础数据、敏感加密监测数据、以及业务数据的三级交换；在政务外网完成非敏感监测数据的三级交换。 对于存在敏感加密数据的“双网部署”的节点，在政务内网存储全部数据（例如：中央节点） ，并完成敏感加密监测数据、基础数据以及业务数据的三级交换；在政务外网完成非敏感监测数据、基础数据、以及业务数据的三级交换。 对于在“中央托管”的节点，在中央节点政务内网存储托管节点的全部数据，并完成该节点敏感加密监测数据和部分基础数据的三级交换； 在本级节点政务外网完成非敏感监测数据和基础数据以及业务数据的三级交换。 5 基础类数据信息流程 基础类数据， 在本标准中包括基础数据库 （SZY301-2013） 、 监测数据库 （SZY302-2013） 、空间数据库（SZY304-2013）及多媒体数据库（SZY305-2013）所对应的数据。 SZY503-2014 7 5.1 数据范围 5.1.1 基础数据 基础数据的数据范围主要为需要进行中央、 流域、 省三级节点之间进行上下交换贯通的数据，包括由中央统一维护的基础数据和流域/省维护的基础数据。 （1）中央统一维护的基础数据 表 1 中央统一维护的基础数据数据范围 信息类别信息类别 相关数据库表相关数据库表 表表标识标识 备注备注 水利基础信息-自然类 河流 河流基本信息表 WR_RV_B 湖泊 湖泊基本信息表 WR_LK_B 流域 流域基本信息表 WR_BAS_B 6级及其以上流域 水文地质单元 水文地质单元基本信息表 WR_HGU_B 水利基础信息-管理类 行政区划 县级及县级以上行政区划基本信息表 WR_AD_B 乡镇级行政区划代码表 WR_TOWN_B 水利基础信息类-工程与设施类 水库 水库基本信息表 WR_RES_B 水电站 水电站基本信息表 WR_HP_B 引（调）水工程 引（调）水工程基本信息表 WR_WDE_B 水闸工程 水闸工程基本信息表 WR_GATE_B 泵站工程 泵站工程基本信息表 WR_PUMP_B 渠道工程 渠道工程基本信息表 WR_CHAN_B 农村供水工程 农村供水工程基本信息表 WR_CWS_B 灌区 灌区基本信息表 WR_IRR_B 水资源专题信息水资源分区 水资源分区 水资源分区基本信息表 WR_WRZ_B 3级及其以上水资源分区 流域机构与水资源分区关系表 REL_ORG_WRZ 水资源专题信息水功能区 水功能区 水功能区基本信息表 WR_WFZ_B （2）流域/省维护的基础数据 表 2 流域/省维护的基础数据数据范围 信息类别信息类别 相关数据库表相关数据库表 表表标识标识 省维护省维护 流域维护流域维护 水利基础信息-自然类 流域 流域基本信息表 WR_BAS_B 7 级流域 无 河流 河流与多媒体资料关系表 REL_RV_FILE 省内工程 流域直管工程 湖泊 湖泊与多媒体资料关系表 REL_LK_FILE 省内工程 流域直管工程 水利基础信息水库 水库与多媒体资料关系表 REL_RES_FILE 省内工程 流域直管工程 水电站 水电站与多媒体资料关系表 REL_HP_FILE SZY503-2014 8 信息类别信息类别 相关数据库表相关数据库表 表表标识标识 省维护省维护 流域维护流域维护 类-工程与设施类 引（调）水工程 引（调）水工程与多媒体资料关系表 REL_WDE_FILE 水闸工程 水闸工程与多媒体资料关系表 REL_GATE_FILE 泵站工程 泵站工程与多媒体资料关系表 REL_PUMP_FILE 渠道工程 渠道工程与多媒体资料关系表 REL_CHAN_FILE 无 农村供水工程 农村供水工程与多媒体资料关系表 REL_CWS_FILE 灌区 灌区与多媒体资料关系表 REL_IRR_FILE 水文测站 水文测站基本信息表 WR_STAT_B 省内工程 流域直管工程 水文测站施测项目信息表 WR_STAT_ITEM_B 水库与水文测站监测关系表 REL_RES_STAT 湖泊与水文测站监测关系表 REL_LK_STAT 水文测站与多媒体资料关系表 REL_STAT_FILE 水利基础信息-管理类 涉水组织机构 涉水组织机构基本信息表 WR_ADMA_B 全省（市）机构 流域机构及其下属单位 县级及县级以上水行政主管机构基本信息表 WR_ADMA_COUN_B 无 水利事业单位基本信息表 WR_PUBWA_B 流域机构及其下属单位 乡镇水利管理单位基本信息表 WR_TWMO_B 无 涉水组织机构与多媒体资料关系表 REL_ADMA_FILE 流域机构及其下属单位 水资源专题信息水资源分区 水资源分区 水资源分区基本信息表 WR_WRZ_B 四级/五级水资源分区 无 水资源专题信息地表水水源地基础信息类表 地表水水源地基础信息类表 地表水水源地基本信息表 WR_SWS_B 全部 无 地表水水源地与水功能区关系表 REL_SWS_WFZ 地表水水源地与水文测站关系表 REL_SWS_STAT 地表水水源地与多媒体资料关系表 REL_SWS_FILE 地表水水源地与供水行政区划关系表 REL_SWS_WSAD 水资源专题信地下水水源地基础信息类表 地下水水源地基本信息表 WR_GWS_B 全部 无 地下水水源地与水文测站关系表 REL_GWS_STAT 地下水水源地与多媒体资料关系表 REL_GWS_FILE SZY503-2014 9 信息类别信息类别 相关数据库表相关数据库表 表表标识标识 省维护省维护 流域维护流域维护 息地下水水源地基础信息类表 地下水水源地与供水行政区划关系表 REL_GWS_WSAD 水资源专题信息取水基础信息类表 地表水取水口 地表水取水口基本信息表 WR_INT_B 全部 无 地表水取水口与多媒体资料关系表 REL_INT_FILE 地下水取水井 地下水取水井基本信息表 WR_WELL_B 地下水取水井与多媒体资料关系表 REL_WELL_FILE 取用水户 取用水户基本信息表 WR_WIU_B 取用水户与多媒体资料关系表 REL_WIU_FILE 自来水厂基本信息表 WR_WFCT_B 地表水取水口与取用水户关系表 REL_INT_WIU 地下水取水井与取用水户关系表 REL_WELL_WIU 取用水测站 取用水测站基本信息表 WR_WIUST_B 取用水测站与多媒体资料关系表 REL_WIUST_FILE 取用水户与取用水测站关系表 REL_WIU_WIUST 地表水取水口与取用水测站关系表 REL_INT_WIUST 地下水取水井与取用水测站关系表 REL_WELL_WIUST 取用水监测点 取用水监测点基本信息表 WR_MP_B 取用水监测点与多媒体资料关系表 REL_MP_FILE 取用水测站与取用水监测点关系表 REL_WIUST_MP 地下水超采区 地下水超采区基本信息表 WR_GWOA_B 省管理对象 跨省或流域管理的对象 地下水超采区与多媒体资料关系表 REL_GWOA_FILE 地下水降落漏斗 地下水降落漏斗基本信息表 WR_GWFUN_B 省管理对象 跨省或流域管理的对象 地下水降落漏斗与多媒体资料关系表 REL_FUNN_FILE 水资源专题信息排水基础信息类表 污水处理厂 污水处理厂基本信息表 WR_STP_B 全部 无 污水处理厂与所服务的行政区划关系表 REL_STP_SVAD 入河排污口 入河排污口基本信息表 WR_PDO_B 省管理对象 跨省或流域管理的对象 入河排污口与取用水户关系表 REL_PDO_WIU 入河排污口与取用水测站关系表 REL_PDO_WIUST 入河排污口与水文测站关系表 REL_PDO_STAT 入河排污口与多媒体资料关系表 REL_PDO_FILE 水资源专题信息河道断面基础信息类表 河道断面基本信息表 WR_RB_B 非省界断面 跨省或流域管理的对象 行政区界断面基本信息表 WR_AB_B 控制断面基本信息表 WR_CSB_B 水功能区监测断面基本信息表 WR_WFZB_B SZY503-2014 10 信息类别信息类别 相关数据库表相关数据库表 表表标识标识 省维护省维护 流域维护流域维护 河道断面 河道断面与水文测站关系表 REL_RB_STAT 河道断面与多媒体资料关系表 REL_RB_FILE 水资源专题信息水功能区 水功能区 水功能区界碑基本信息表 WR_WFZ_STEL_B 省管理对象 跨省或流域管理的对象 水功能区与水文测站关系表 REL_WFZ_STAT 水功能区与多媒体资料关系表 REL_WFZ_FILE 监测设备基本信息 监测设备基本信息 RTU 基本信息表 WR_RTU_B 省管理对象 跨省或流域管理的对象 传感器基础信息类表（16 张表） 传感器基本信息表 WR_SENS_B 水位计传感器基本信息表 WR_LEV_B 流速仪传感器基本信息表 WR_FLOW_VELO_B 雨量计传感器基本信息表 WR_RAIN_B 流量计传感器信息表 WR_FLOW_B 蒸发器传感器基本信息表 WR_EVA_B 水温测定仪传感器基本信息表 WR_TEMP_B pH 测定仪传感器基本信息表 WR_pH_B 溶解氧测定仪传感器基本信息表 WR_DO_B 电导率测定仪传感器基本信息表 WR_COND_B 浊度测定仪基本传感器信息表 WR_TURB_B 氨氮测定仪传感器基本信息表 WR_NH4N_B 总氮测定仪传感器基本信息表 WR_TN_B 总磷测定仪传感器基本信息表 WR_TP_B COD测定仪传感器基本信息表 WR_COD_B 高锰酸盐指数仪传感器基本信息表 WR_CODMn_B 辅助设备基础信息类表（5 张表） 通信设备基本信息表 WR_COM_DEV_B SZY503-2014 11 信息类别信息类别 相关数据库表相关数据库表 表表标识标识 省维护省维护 流域维护流域维护 太阳能板基本信息表 WR_SUN_BOA_B 蓄电池基本信息表 WR_STO_BAT_B 充电器基本信息表 WR_CHAR_DEV_B 防雷器基本信息表 WR_LIG_PRO_B 5.1.2 空间数据 空间数据主要包括水利基础空间数据、 水资源专题空间数据等， 数据范围与空间数据库内容相同，采用触发机制或定时交换的方式由各流域/省节点同步到中央节点，然后由中央节点统一维护、更新及下发。 5.1.3 监测数据 监测数据， 主要包括取用水监测数据、 水功能区监测数据、 行政区界断面监测数据三类。 取用水监测数据，是指规模以上的取用水户相关的取水、排水的水量监测数据。取用水监测数据采用自动在线监测， 监测站点采集的监测数据直接上传至省级节点的综合业务数据库。 水功能区监测数据， 包括省内水功能区以及省际缓冲区的水质指标数据及评价数据。 水功能区主要采用两种监测方式， 在线监测和巡测， 在线监测数据通过传输通道直接上传至省级节点水质库， 巡测方式采集的水样数据被送至分中心进行化验和评价后， 将化验指标数据和评价数据通过分中心的客户端或者以人工方式提交至省级节点水质库， 然后通过约定方式将化验指标与评价结果数据抽取至省级节点综合业务数据库。 行政区界断面监测数据， 分为省界断面和地市县行政区界断面监测数据， 其中省界断面监测数据需要进行三级交换， 地市县行政区界断面监测数据由省节点自行存储。 行政区界断面监测数据，主要包含断面水量监测数据、断面缓冲区水功能区域水质指标及评价数据。断面的水量监测数据采用在线监测方式， 监测站点采集的水量信息直接上传至省节点的实时雨水情数据库， 由省级节点集成商抽取至本地综合业务数据库； 断面缓冲区水功能区域水质数据采用巡测方式采集水样样本， 由县市分中心进行分析与评价之后将化验指标与评价结果提交至省级节点水质库， 然后通过约定方式将化验指标与评价结果抽取至省级节点综合业务数据库。 省以下的地市县节点可以在本地暂存水质相关化验指标和评价结果数据， 但所有监测数据主要存储在省级节点， 流域级节点主要存储相关省界断面的水量以及省界缓冲区的水质数据。 最终省级节点和流域节点信息平台存储的所有监测数据均应上传到中央节点， 并按照辖区反推送给相关流域或省级节点， 若涉及跨流域调水工程， 其监测数据需与沿途相关流域和省级节点共享。 监测数据的具体数据范围如下： 表 3 监测数据数据范围 SZY503-2014 12 编号编号 类别类别 编码编码 名称名称 表表标识标识 1 取用水监测数据 WR_R01_0001 取用水监测点水位监测信息表 WR_MP_Z_R 2 WR_R01_0002 取用水监测点流量监测信息表 WR_MP_Q_R 3 WR_R01_0003 取用水监测点日水量信息表 WR_DAY_W_R 4 雨水情监测数据 WR_R02_0001 测站水位监测信息表 WR_ST_Z_R 5 WR_R02_0002 测站实测流量信息表 WR_ST_MQ_R 6 WR_R02_0003 测站水位流量关系曲线数据交换 REL_Z_Q 7 WR_R02_0004 测站推算流量信息表 WR_ST_CQ_R 8 WR_R02_0005 测站库（湖）容曲线数据表 REL_Z_V 9 WR_R02_0006 测站蓄水量信息表 WR_ST_W_R 10 水质监测数据 WR_R03_0001 测站水质自动监测数据表 WQ_AWQMD_D 11 WR_R03_0002 测站理化指标项目数据表 WQ_PCP_D 12 WR_R03_0003 测站非金属无机物项目数据表 WQ_NMISP_D 13 WR_R03_0004 测站金属无机物项目数据表 WQ_MISP_D 14 WR_R03_0005 测站酚类有机物项目数据表 WQ_PHNCP_D 15 WR_R03_0006 测站有机农药类项目数据表 WQ_OPCP_D 16 WR_R03_0007 测站苯类有机物项目数据表 WQ_BCP_D 17 WR_R03_0008 测站卤代烷醛胺类有机物项目数据表 WQ_AAACP_D 18 WR_R03_0009 测站金属有机物及其他有机物项目数据表 WQ_MOOOP_D 19 WR_R03_0010 测站水体卫生项目监测数据表 WQ_WBHP_D 20 WR_R03_0011 测站（地表水水质站）评价结果表 WQ_SWMSAR_A 21 WR_R03_0012 湖库营养状态评价结果表 WQ_LRTSAR_A 22 WR_R03_0013 水功能区水质达标评价结果表 WQ_WFRAR_A 23 测站设备工况监测数据 WR_R04_0001 RTU 工况监测信息表 WR_RTU_MON_R 24 WR_R04_0002 传感器工况监测信息表 WR_SENS_MON_R 5.1.4 多媒体数据 多媒体数据随着业务流程进行流转，详见软件平台业务流程 。 5.2 交换流程 5.2.1 基础数据 省、流域、中央节点的基础数据均存储于各节点的综合业务数据库内，地市/县若有需要则直接访问省节点的综合业务数据库。 省、流域、中央三级节点间基础数据的纵向贯通流程，主要为三级节点间数据库数据的交换，其主要的来源为各级节点的水资源平台数据库，包含综合业务数据库和集成支撑库。此处为了明确流域/省节点的基础数据和用户数据的流转过程，将平台交换库单独列出。其总体的贯通流程如图 3 所示。 SZY503-2014 13 图 3 基础数据三级交换流程 为了保证基础数据三级贯通的无二义性， 要求各级节点只维护本级节点的基础数据， 并把本级节点维护的基础数据传输给其他节点。 各节点如果对本级节点基础数据的进行修改更新操作，则以本级的更新为准。省级节点维护的基础数据，传输到流域和中央节点，本省级节点只获取流域维护的基础数据。 从而避免基础数据维护工作界面和工作成果交叉互斥现象的出现。 为了支撑整个国家水资源监控能力建设项目， 需要实现用户数据的统一， 要求在中央节点存储全国所有的用户数据。 水资源监控能力建设项目对于流域节点， 需要实现流域维护基础数据和流域的用户数据的三级交换； 对于省级节点， 需要实现省级节点维护的基础数据和省级节点的用户数据的三级交换。 从总体上理解基础数据和用户数据的三级交换， 其中政务外网基础数据和用户数据的三级交换流程与政务内网的基础数据和用户数据三级交换流程是一致的。 a) 中央节点中央节点交换交换流程流程 中央节点政务内网存储全部的基础数据信息， 包括流域节点维护的敏感加密和非敏感基础数据、省级节点维护的敏感加密和非敏感基础数据以及流域与省级节点的内网用户数据。 中央节点政务外网存储非敏感基础数据信息和流域与省级节点的外网用户数据。 中央节点综合业务数据库的基础数据需要从流域和省级节点三级交换获取， 即流域和省级节点传输流域和省级节点各自维护的基础数据信息到中央节点平台交换库， 然后中央节点SZY503-2014 14 再将基础数据传输到本地综合业务数据库。 中央节点集成支撑库存储的流域和省级节点的用户数据需要由流域节点和省级节点上传， 即流域和省级节点上传各自节点的用户数据到中央节点平台交换库， 然后中央节点再将这部分用户数据传输到本地集成支撑库。 b)流域节点流域节点交换交换流程流程 流域节点从本级综合业务数据库使用数据库数据交换传输方式， 将流域维护的基础数据传输至本级节点平台交换库，然后由数据交换支撑软件传输到中央节点的平台交换库。 当流域需要下辖省维护的基础数据时， 由本级流域节点从中央节点订阅下载需要的基础数据至本级节点的平台交换库， 并抽取到本级节点的综合业务数据库， 从而实现流域获取省级维护的基础数据的流程。 流域节点从本级集成支撑库使用数据库数据交换传输方式， 将流域的用户数据传输至本级节点平台交换库，然后由数据交换支撑软件三级交换传输到中央节点的平台交换库。 c)省级节点省级节点交换交换流程流程 省级节点从本级综合业务数据库使用数据库数据交换传输方式， 把省维护的基础数据传输至本级节点平台交换库，然后由数据交换支撑软件三级交换传输到中央节点的平台交换库。 当省级节点需要流域维护的基础数据时， 由本级省节点从中央节点订阅下载需要的基础数据至本级节点的平台交换库， 并抽取到本级节点的综合业务数据库， 从而实现省级获取流域维护的基础数据的流程。 省级节点从本级集成支撑库使用数据库数据交换传输方式， 将省级用户数据传输至本级节点平台交换库，然后由数据交换支撑软件三级交换传输到中央节点的平台交换库。 5.2.2 空间数据 各流域和省级节点若有空间数据的更新， 在更新的数据录入本地空间数据库后， 同时同步到中央节点的空间数据库，然后中央节点将更新的空间数据推送下发到相关省和流域节点。 5.2.3 监测数据 5.2.3.1 省以下节点 5.2.3.1.1 取用水数据 取用水监测数据，从站点省的流转过程如图 4 所示。 SZY503-2014 15 图 4 省级节点以下取用水监测数据信息流程 取用水监测数据，均为自动监测数据，不经过分中心，直接上传到省节点的信息平台，具体流程如下： 1) 取用水监测数据将直接上传到省级节点的数据汇聚库。 2) 省级节点集成商使用 ETL 工具将取用水监测数据从数据汇聚库抽取至监测数据库。 5.2.3.1.2 水功能区数据 水功能区监测数据，从站点（分中心）省的流转过程如图 5 所示。 SZY503-2014 16 图 5 省级节点以下水功能区监测数据信息流程 流程描述如下： （1 1）巡测数据）巡测数据 1) 巡测车采集水质样本； 2) 将水质样本提交给分中心的实验室， 由实验室人员对样本进行分析和评价， 形成水质指标数据和水质评价数据； 3) 分中心实验室通过客户端或以人工方式， 将水质指标数据和水质评价数据上传到省节点的水质库； 4) 省级节点集成商利用多种方式将省级平台需要的水质指标数据和水质评价数据抽取到省级节点本地的数据汇聚库内； 5) 省级节点集成商使用 ETL 工具从本地的数据汇聚库抽取省级平台需要的所有数据到本地综合业务数据库。 （2 2）驻测站点监测数据）驻测站点监测数据 驻测监测点形成的数据，均为在线自动监测数据，其信息流程如下： 1) 监测数据将直接上传到省级节点的水质库， 由省节点的相关人员完成水质分析和评价，并将指标数据和评价结果数据存储到水质库； 2) 省级节点集成商利用多种方式将省级平台需要的水质指标数据和水质评价数据抽取到省级节点本地的数据汇聚库内； 3) 省级节点集成商使用 ETL 工具从本地的数据汇聚库抽取省级平台需要的所有SZY503-2014 17 数据到本地综合业务数据库。 若为加密的水功能区监测数据，则经由加密传输通道到达政务内网，进行解密操作，然后在政务内网进行相应的流转。 5.2.3.1.3 行政区界断面数据 行政区界断面监测数据，包括行政区界断面的水量数据和水质数据。水量数据，直接从实时雨水情数据
