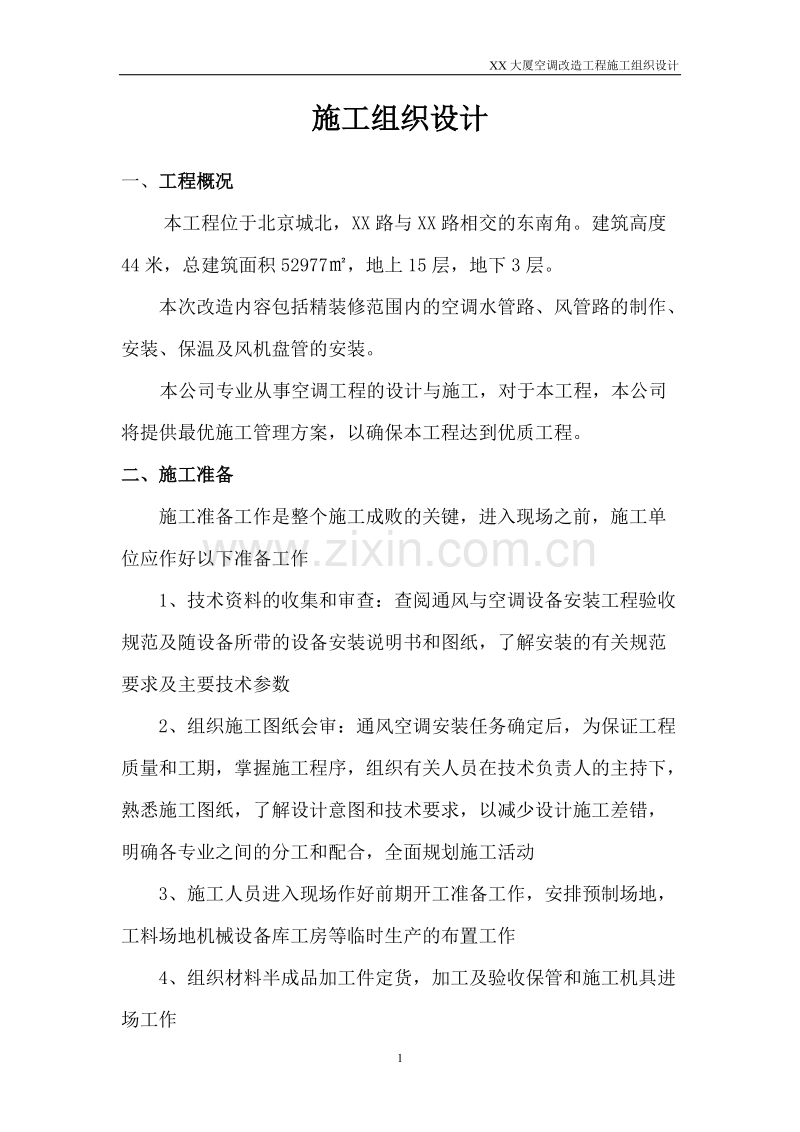

1、XX大厦空调改造工程施工组织设计施工组织设计一、工程概况 本工程位于北京城北,XX路与XX路相交的东南角。建筑高度44米,总建筑面积52977,地上15层,地下3层。本次改造内容包括精装修范围内的空调水管路、风管路的制作、安装、保温及风机盘管的安装。本公司专业从事空调工程的设计与施工,对于本工程,本公司将提供最优施工管理方案,以确保本工程达到优质工程。二、施工准备施工准备工作是整个施工成败的关键,进入现场之前,施工单位应作好以下准备工作1、技术资料的收集和审查:查阅通风与空调设备安装工程验收规范及随设备所带的设备安装说明书和图纸,了解安装的有关规范要求及主要技术参数2、组织施工图纸会审:通风空

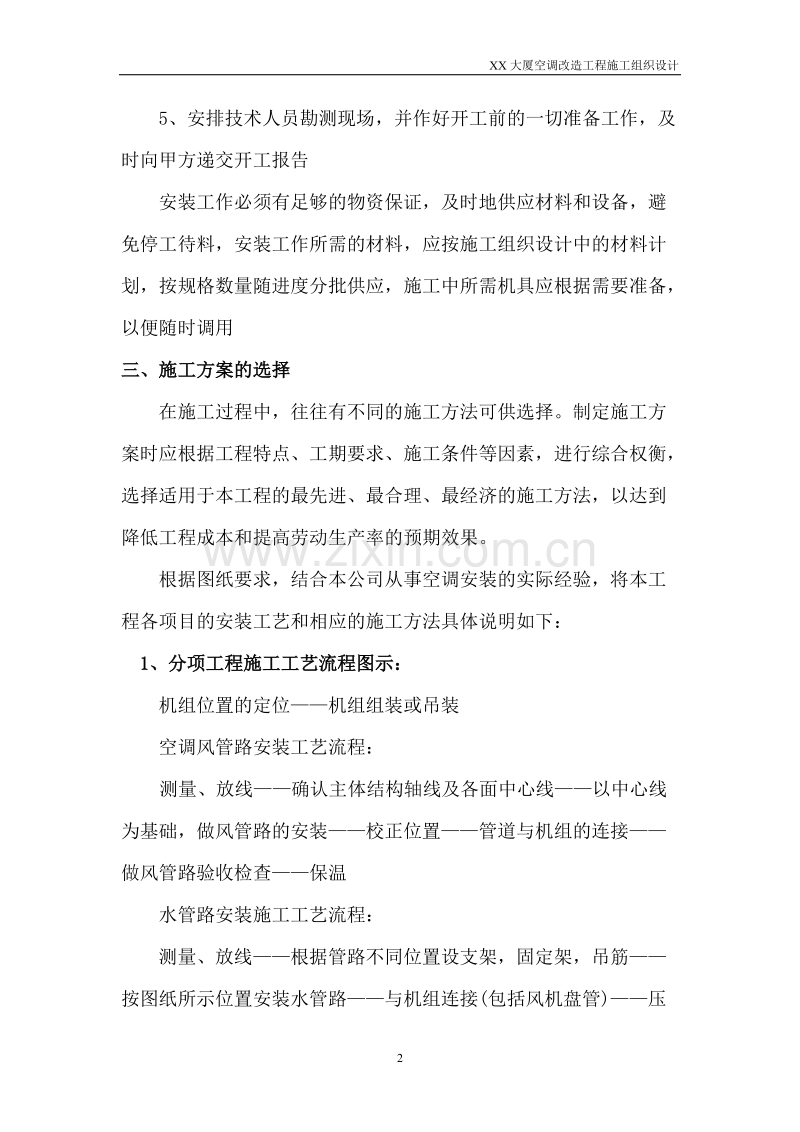

2、调安装任务确定后,为保证工程质量和工期,掌握施工程序,组织有关人员在技术负责人的主持下,熟悉施工图纸,了解设计意图和技术要求,以减少设计施工差错,明确各专业之间的分工和配合,全面规划施工活动3、施工人员进入现场作好前期开工准备工作,安排预制场地,工料场地机械设备库工房等临时生产的布置工作4、组织材料半成品加工件定货,加工及验收保管和施工机具进场工作5、安排技术人员勘测现场,并作好开工前的一切准备工作,及时向甲方递交开工报告安装工作必须有足够的物资保证,及时地供应材料和设备,避免停工待料,安装工作所需的材料,应按施工组织设计中的材料计划,按规格数量随进度分批供应,施工中所需机具应根据需要准备,以
3、便随时调用三、施工方案的选择在施工过程中,往往有不同的施工方法可供选择。制定施工方案时应根据工程特点、工期要求、施工条件等因素,进行综合权衡,选择适用于本工程的最先进、最合理、最经济的施工方法,以达到降低工程成本和提高劳动生产率的预期效果。根据图纸要求,结合本公司从事空调安装的实际经验,将本工程各项目的安装工艺和相应的施工方法具体说明如下:1、分项工程施工工艺流程图示:机组位置的定位机组组装或吊装空调风管路安装工艺流程:测量、放线确认主体结构轴线及各面中心线以中心线为基础,做风管路的安装校正位置管道与机组的连接做风管路验收检查保温水管路安装施工工艺流程:测量、放线根据管路不同位置设支架,固定架
4、,吊筋按图纸所示位置安装水管路与机组连接(包括风机盘管)压力实验外表面的防腐防锈处理保温清洁整理检查验收2、分项工程施工方法风管路安装施工,采用工厂和现场相结合方式进行,即所有风管道和吊筋、风口及阀门等组件均在场外加工,经质检合格后运往工地现场安装,并按照下列方法进行施工:测量放线:由专业技术人员确定管道的位置,并在两端定位中拉线以确保管道安装平直风管及部件安装1)风管及部件穿墙,穿墙时,开凿的孔洞,尺寸和位置应符合设计要求。2)风管和空气处理室内,不得铺设电线以及输送有毒、易燃、易爆气体或液体的管道。3)风管与配件可拆卸的接口及调节机构,不得装设在墙或楼板内。4)风管及部件安装前,应清除内外
5、杂物及污物,并保持清洁。5)风管及部件安装完毕后,应按系统压力等级进行严密检验,漏风量应符合通风与空调工程施工及验收规范的规定。6)现场风管接口的位置,不得缩小其有效截面。7)风管支、吊架的施工应符合下列规定:风管与部件支、吊架的预埋件,射钉或膨胀栓位置应正确,牢固可靠,埋入部分应去除油污,并不得涂漆。在砖墙或混凝土上预埋支架时,洞口内外应一致,水泥沙浆捣固应密实,表面应平整,预埋应牢固。用膨胀螺栓固定支架时,应符合膨胀螺栓使用技术的规定。支吊架的型式应符合设计规定。当设计无规定时,应按下列规定执行。(I)靠柱安装的水平风管宜用悬臂支架或有斜撑支架;不靠墙或柱安装的水平风管宜用托底吊架,直径或
6、边长小于400mm的风管可采用吊带式吊架。(II)靠墙安装的垂直风管宜用悬臂托架或有斜撑支架,不靠墙柱穿楼板安装的直风管宜采用抱箍支架,室外或屋面安装的立管应用井架或拉索固定。吊架的吊杆应平直,螺纹应完整,光洁。吊杆拼接可采用螺纹连接或焊接。螺纹连接任一端的连任一端的连接螺纹均应长于吊杆直径,并有防松动措施;焊接拼接宜采用搭接,搭接和长度不应少于吊杆直径的6倍,并应在两侧焊接。支吊架上的螺孔应采用机械加工,不得用气割开孔。矩形风管抱箍支架应紧贴风管,折角应平直,连接处应留有螺栓收紧的距离;圆形风管抱箍圆弧应均匀,且应与风管外径相一致,抱箍应能箍紧风管。8)风管安装时应及时进行支吊架的固定和调整
7、,其位置应正确,受力应均匀。可调隔振支架,吊架的拉伸或压缩量应按设计要求调整。9)支吊架不得设置在风口、阀门、检查门及自控机构处;吊杆不宜直接固定在法兰上。10)风管支、吊架的间距,如设计无要求,应符合下列规定:风管水平安装,直径或长边尺寸小于400mm,间距不应大于4M;大于或等于400mm,不应大于3m。风管垂直安装,间距不应大于4m,但根立管的固定件不应少于2个。户外保温风管支、吊架的间距应符合设计要求。11)法兰垫片的厚度宜为3-5mm,垫片应与法兰间平,不得凸入管内。12)法兰垫片的材质,当设计无要求时,可按下列规定执行:输送空气温度低于70的风管,应采用石棉橡胶板等。输送空气或烟气
8、温度高于70的风管,应采用石棉橡胶板等。输送含有腐蚀性介质气体的风管,应采用耐酸橡胶板或软聚乙烯板等。输送产生凝结水或含有蒸汽的潮湿空气的风管,应采用橡胶板或闭孔海绵橡胶板等。连接法兰的螺栓应均匀拧紧,其螺母应在同一侧。13)风管的调节装置(多叶阀、蝶阀、插板阀等),应安装在便于操作的部位。14)防火阀安装,方向位置应正确,易熔件应在系统安装后装入。15)各类风口的安装应平整,位置应正确,转动部分灵活,各风管的连接应牢固。16)安装柔性短管应松紧适当,不得扭曲。 水管及部件的安装在管道安装工程中,螺纹连接、焊接及法兰连接是常用的几种连接方法。比如系统的立管,支管等管径较小常用螺纹连接,干管,室
9、外管道等一般采用焊接,阀门,减压阀,除污器等管路附属设备与管子连接,采用何种方法,在施工过程中视具体情况而选定。钢管螺纹连接与管螺纹加工:一般管径在15-40mm的小管子都采用螺纹连接,定期检修的设备也采用螺纹连接,使拆卸安装较为方便,管螺纹的规格符合规范要求,管子和螺纹阀门连接时,管子上的外螺纹长度应比阀门上内螺纹长度短1-2mm扣丝,以避免因管子拧过头顶坏阀芯,同理,其它接口管子外螺纹长度也应比所连接配件的内螺纹略短些。管螺纹加工:从质量方面要求,螺纹应端正,光滑无毛刺,无断丝缺口,螺纹松紧度适宜,以保证螺纹接口的严密性,填充材料可采用聚乙烯胶带管麻丝混白铅油。钢管焊接:要求焊缝处无纵横裂
10、纹,气孔及夹渣;管子内外表面无残渣,坑和明显的焊瘤,通常用水压试验,试验压力为工程压力的1.25-1.5倍,要求在规定的试验压力下进行检查,不渗水漏水为合格。管道穿过建筑物基础预留孔洞的尺寸一般比管径大2倍左右,并加设套管,套管中用保温材料填空,如果穿过楼板套管上端应高出地面20mm,防止上层房间地面水渗流到下层房间,下端与楼板底平。管道支架,根据结构形式可将支架分为托架、吊架、管卡三种。前两种托吊水平管道,多在现场制造,管卡固定立管可采购,一般士干管离墙或柱子表面净距不小于60mm,产支管离墙净距为30mm。所有预留孔冻及支架埋设处的墙面应在管道安装后,装修工程完工前填堵。管路连接后要保证1
11、0m管卡上,当直径d100mm时,纵横方向的弯曲允许偏差小于10mm。全长在25mm以上时,横向弯曲允许偏差小于25mm。多条平行管段在同一平面上,间距允许偏差3m。支吊架不得设在焊缝处,应距焊缝不小于50-100mm施焊时要注意清理吹进管内的氧化铁熔渣以免堵塞管道。防腐和保温1、风管和管道喷涂底漆前,应清除表面的灰尘,污垢与锈斑,并保持干燥。2、油漆不应在低温或潮湿环境下喷涂。3、喷、涂油漆,应使漆膜均匀,不得有堆积,漏涂,皱纹气泡、掺杂及混色等缺陷。4、风管、部件及设备经质量检验合格后,方可保温。5、风管与设备的保温如用卷,散材料,厚度应均匀,包扎牢固,不得有散材外露的缺陷。四、施工进度计
12、划的编制1、编制依据:(1)工程的设计图纸及其它技术经济资料;(2)甲方具体要求;(3)国家现行有关行业标准、规范及定额;(4)技术设计及说明等。2、编制原则:(1)确保工程质量的前提下,使进度最快,工期最短;(2)全盘规划系统连贯,责任落实;(3)作为总细具体规范和指导,成为详细编制的依据;(4)甲方预付款和进度计划支付,确保加工、施工周期;(5)甲方提供空调图纸及相关资料齐备,现场具备开工条件确保我方施工能依计划进行。3、施工进度计划表 本进度计划表为我公司根据施工图纸及甲方要求工期编制,不够详细,具体详细的施工进度计划,根据施工现场具体情况再行编制。(进度计划表见附表一)五、主要材料供应
13、计划1、材料的供应物资按期保质保量供应,是保证工程质量优,工期按计划如期实现的基本条件。为此,我们按如下部署组织实施。 在施工前,技术人员以施工图为依据,分别编制工程所需的物资供应总计划,经审核作为采购备料的依据,该计划应与总进度计划相对应。 根据合同要求,和业主共同划分各自供料范围,并依据现场实际进度,提前向业主上报需由业主采购的设备、材料进场计划。按甲供设备、材料清单,落实督促按期到货。成立接、保、检小组,认真做好接、保、检工作。乙方自供物资。依据备料计划,按业主或设计确定的供货厂商,集中采购,分期供货。于工程使用前,搬运至现场。小型零星材料按月进度计划编制备料计划,提前备料,按计划限额领
14、料。库存适量的常规小型材料,以便急用。做好材料等物资的平衡调整。2、材料的优质保证材料质量的保证是整个工程质量保证的一个先决条件,因此对材料质量的控制是非常重要和关键的。工程材料选用的优劣将直接影响到工程的内在质量及产品的外观质量,为确保工程所用材料的质量,材料将按照一定的程序进行确定。(1)乙供材料、设备在呈报业主、监理审批之前,先对厂家提供的样品由专业工程师进行自审,在自审合格的基础上再呈报。编报程序如图所示。 乙供材料设备编报程序 (2)甲供材料质量控制措施甲供材料在安装前进行验收,并对其进行外观、材质、规格等的检验,如不符合要求,应向业主、监理代表提出,在得到处理意见后方可使用。如甲供
15、材料在安装后在进行系统试验或进行系统调试时,发现材料不合格时或设备运行有异样时,则及时通知业主、监理对材料进行调换或建议通知供货厂家派人对设备重新进行调试至正常。其控制流程如图所示。甲供材料控制流程(3)材料进场后使用前质量保证措施1)材料在使用前按设计要求核对其规格、材质、型号,材料必须有制造厂的合格证明书或质保书,材料的运输、入库、保管过程中,实施严格的控制措施,每道工序均有交接制度。2)材料的入库后实行标化和分类、分规格堆放及管理,同时防止变形,防止受潮霉变等措施,材料出库检验和办理领用手续。3)材料出库后,在施工现场妥善保管,存放地点安全可靠,如材料堆放的场地可能产生积水,在下面必须垫
16、上枕木。材料堆放要求整齐,并挂上标识牌。4)材料使用前进行严格检查,包括外观检查、附着物的清除。5)对不合格材料的控制。一旦发现材料不能满足或可能不满足设计要求时,应将其与合格材料相隔离,在自检过程中如发现质量问题及时整改。6)对发出的材料要进行建档跟踪,重要材料的使用部位要处于可追溯的受控状态。3、进货检验和试验(1)检验程序本标段工程检验程序见下图所示。 材料、半成品检验程序图(2)按有关设计图纸、技术文件、标准规范、合同和技术协议所指定的有关标准确认的检验规程实施检验和验证。(3)规定的专检项目、除例外放行的产品外,所有未经检验的产品,投放生产前都须按有关程序验证。未经检验或未验证合格的
17、产品不准投入生产。(4)进货检验的数量和性质,根据分供方控制程度及其提供的合格证据加以确定。六、质量检验措施1、过程检验和试验(1)检验标准:按照国家和北京相关标准进行检验。 检验程序:项目工序完成后,操作人员进行“自检、互检”合格后,由项目技术负责人进行检验,关键工序和特殊工序检验应由项目技术负责人先进行检验,合格后,提前8小时通知项目部质检工程师检验合格后,再报监理工程师、设计院共同进行检验。在施工过程中设置见证点和停止点检验,见证点必须由施工方质量工程师、业主、监理工程师、设计院四方到场共同检验认可,四方缺一不可;停止点作业前,工序技术负责人应按规定时间提前通知质检工程师、业主、监理工程
18、师、设计院到现场共同检验,并作好签认。(2)按图纸工艺文件或形成的文件和程序要求,对工序质量进行检验和试验。(3)实施首件“三检”,防止成品成批不合格。(4)对直接影响工序质量的过程参数和产品特性进行监控,发现异常立即反馈加以纠正。(5)只有在完成规定的检验和试验或必需的报告得到认可后,产品才能转入下一道工序。2、检测试验手段针对本工程的内容和特点,对所需要控制的质量参数采用合适的检测试验手段进行检测,所需要检测的参数及采用的计量器具如下表所示。序号工序名称 及位置测量参数名称测量频次选择计量器具 名称备注一水系统1材料检验管材壁厚抽查10% 游标卡尺2椭圆度抽查10%钢板尺、卡钳3外观机械挫
19、伤全检焊缝检验尺4阀门检验抽检10%压力表5管道加工下料长度全检钢卷尺6切口端面全检直角尺、钢板尺7坡口角度全检焊缝检验尺8管道组对对口间隙全检焊缝检验尺9对口错边量全检焊缝检验尺10平直度全检条式水平仪11法兰平行度全检钢板尺12管道与法兰垂直度全检直角尺13管道焊接焊口平直度抽检10%钢板尺、样板14焊缝加强高度抽检10%焊缝检验尺15咬肉深度抽检10%焊缝检验尺16连续咬肉长度抽检10%焊缝检验尺17无损检测按设计X光探伤仪18支吊架安装标高全检水准仪19垂直度全检吊线、钢板尺20水平度全检条式水平尺21阀门安装与管道中心线垂直度全检直角尺22与法兰平行度全检直角尺23管道安装水平管道纵
20、横向弯曲全检吊线、钢板尺24立管垂直度全检吊线、钢板尺25成排管段间的间距全检吊线、钢板尺26管道系统试压试验压力全检压力表27管道防腐涂漆涂层抽检目测28漆膜厚度抽检漆膜测厚仪29管道绝热绝热厚度抽检钢针、钢板尺30表面平整度抽检钢板尺二风系统1风管制作风管表面平整度全检塞尺2风管外径或边长全检钢卷尺3法兰平整度全检钢板尺、塞尺4法兰螺栓孔间距全检钢卷尺5风管加固全检钢卷尺6风管安装法兰垫料厚度全检游标卡尺7风管水平度全检拉线、直角尺8风管垂直度全检拉线、直角尺9支吊架间距全检钢卷尺10风口安装水平度抽检条式水平仪11风口安装垂直度抽检吊线、钢板尺12风管保温保温厚度抽检钢针、钢板尺13表面
21、平整度抽检钢板尺14系统调试风管截面抽检钢卷尺15风速全检风速表16风压全检风压表17温度全检温度计18湿度全检湿度计10盘顶平直度全检钢板尺、塞尺11盘面平整度全检钢板尺、塞尺12盘间间隙全检塞尺在施工生产过程中,专职质检人员须经过培训考试,取得检验资格证书并经监理工程师认可后方可上岗检验。七、常见质量问题控制质量控制是为了确保工程的创优目标,避免因为质量问题而引起工期的拖延,针对本工程的具体内容和特点,对易发生质量问题的部位在施工前制定质量预控措施。1、管道工程(1)管道坡口、组对管口组对前必须将坡口及其内外侧表面不小于20mm范围内的油、漆、垢、锈、毛刺及镀锌层等清除干净,且不得有裂纹、
22、夹层等缺陷。管道或管件对接焊缝组对时内壁应齐平,按要求,内壁错边量不宜超过管壁厚度的10%,这就要求管道壁厚必须严格满足设计要求,但即使管壁厚度偏差在规范允许范围之内,在管口预制组对,尤其是弯头的组对过程中,也要多转动几次管道,使管道内、外壁错边量减少到最小,若错边量仍无法满足规范要求,可用坡口器或角向磨光机对管道内壁或外壁进行刮口或打磨,这样可以较好地保证管道内壁错边量满足规范要求,甚至消除。对于管道安装的最终碰头死口,禁止用强力组对方法来减少错边量、偏心度,也不得用加热法来缩小对口间隙。(2)焊材的使用健全、完善焊条管理制度,焊材储存室必须通风良好,保持干燥,室内温度10-25,相对湿度在
23、65%以下。焊条的使用采用统一发放制度,每个领取焊条的焊工必须对焊条规格、种类、根数、使用部位、领取时间等内容进行登记签名。每天焊接工作结束后,每个施焊焊工必须收集好当天使用过的焊条头,连同未使用的焊条,一起退返给焊条发放人,以核查当天的焊条使用情况,避免发生焊条在规定范围之外的重复烘烤和使用。(3)管道焊接钢管焊接前,一般不需要进行预热,但如果环境温度较低,或管壁上有露水、霜时,可以用火焰加热法进行简单预热,温度为80-100,烘烤范围在管口向两侧100mm区域。管子焊接时,应将管段两端临时封堵或包扎,防止管内穿堂风。在进行高空水平管道对口焊接时,为使接口处不塌腰,保证管道坡度,便于对接,一
24、般可采取的措施有:当管径小于300mm时,用弧形承托板在管下托住接口处,将接口用定位焊固定,然后去掉承托板再施焊;当管径大于300mm时,常采用搭接板对口。除焊接作业指导书有特殊要求的焊缝外,焊缝应在焊完后立即用钢丝刷或角向磨光机去除渣皮,飞溅物,然后进行焊缝外观检查。不允许有裂纹,表面气孔,表面夹渣,缺陷。(4)管道试压过程质量控制措施为了保证试压效果,使试验压力指示准确度偏差减少到最小,首先应将待试系统完全隔断,如利用系统阀门隔断,还应在阀门后加插盲板,以避免试验因阀门渗漏而出现偏差。其次,对水压试验的管道系统,选择合适的高点和低点,设置高点放空和低点排凝,优先利用已有的高点放空和低点排凝
25、,必要时,经设计同意可在系统中增加临时放空和排凝点。试压、吹扫合格后,将这些临时点焊死,封闭。第三,应利用系统设计压力表接管,选择合适位置设置压力表,并将不用的接点临时封堵。试验用压力表必须经校验合格。另外,系统中的安全阀、调节阀等不能随系统一同试压的阀门及部件应拆除,用临时法兰短管替代,并将法兰连接处紧固严密;不允许拆除的设备、仪表、安全阀等,应加置盲板隔离,并有明显标志。水压试验灌水时,排空点开始冒水后,应等待一会儿,确认系统内空气排尽后再关闭放空阀。升压应分级缓慢,每0.2-0.3MPa为一升压等级,当系统达到每一压力等级后停压、检查,逐级升压,形成升压阶梯。达到试验压力后停压10min
26、,然后降至设计压力,对试压管道系统进行全面检查,主要针对管道、焊缝、不拆卸法兰连接处等。停压时间以检查时间为准,且不少于30min。(5)管道丝接口处有渗水或滴水现象1)原因:丝头管件有裂纹,砂眼等缺陷;丝扣加工操作不规范,缺丝断丝较多,或丝头过短;填料不合格,填加不均匀,聚四氟乙烯生料常脱滑,最好使用油麻填料;管道接头时操作不到位,拧紧程度不合适;2)防治:严格材料的验收入库关,操作工人在安装中还必须对每一个管件进行挑选,不合格的填料禁止使用。针对工人操作的质量情况进行培训,交底并定期检查评比,做出样板件。严格进行质量检查,发现不合格丝头,绝不勉强使用。2、通风工程(1)系统噪音对舒适度的影
27、响1) 为保证在末端消声器之后的风管系统不再出现过高的气流噪声,在管道拐弯处应采用曲率半径大的弯头。2) 消声器、消声弯头应单独设置支、吊架,不能使风管承受消声器或消声弯头的重量,且有利于单独检查、拆卸、维修和更换。3)为避免噪声和振动沿着管道向围护结构传递,各种传动设备的进出口管均应设柔性连接管,风管的支架、吊架及风道穿过围护结构处,均应有弹性材料垫层,在风管穿过围护结构处,其孔洞四周的缝隙应用不燃纤维材料填充密实。4)为便于现场对设备减振基础进行平衡调整,在设备安装时应在减振器上带有可调整的校平螺栓。5)消声器内的穿孔板孔径和穿孔率应符合设计要求,穿孔板径钻孔或冲孔后应将孔口的毛刺挫平,因
28、为如有毛刺,当孔板用作松散吸声材料的壁板时,容易将壁板内的玻纤布幕划破;当用作共振腔的隔板时也会因空气流经而产生噪声。6)对于送至现场的消声设备应严格检查,不合格产品严禁安装,在安装时,要严格注意其方向。7)对于风管及支、吊架应用相应的防隔振结构与措施。8)严格风管的密封性措施,杜绝由于风管系统漏风的噪声形成。9)采用先进的风管无法兰连接工艺,以使漏风率控制效果得到提高。(2)内弧线或内斜线角弯头导流叶片的设置问题导流片设置不好会增大阻力损失,噪声变强,影响气流的稳定性。预防措施:导流片的片距、片数必须根据弯头的宽度A尺寸而定,即如下表所述:导流片数、片距明细表序号A片数A1A2A3A4A5A
29、6A7A8A9A10A11A1215003951201402630311514517038005105125140160170410005115130150165180512506125140155170190205616008135150160175190205215230720009145155170180195205215230240(3)法兰的制作、铆接、连接。法兰制作、铆接、连接的施工对风管系统的外观质量、漏风量影响极大。预防措施:1)法兰制作时下料要准确,下料后角钢应找正调直。2)法兰胎具应确保准确。3)法兰冲孔时两片法兰应用夹子夹牢,确保法兰孔的对称性和互换性。4)风管制作也应确
30、保尺寸在误差允许范围内,这样才能保证法兰铆接时不偏心、不扭曲。5)法兰铆接时必须按施工方案中的规定执行,且钻铆钉孔时钻头应与铆钉直径配套,对于铆接不严的必须坚决拆掉重新铆接。6)法兰连接前要检查密封垫是否粘牢、位置是否准确,四角无缝隙,紧螺栓时,螺栓朝向应一致并作对称操作,用力应适当均匀,应防止用力过猛而导致密封垫挤出或挤入。3、保温材料粘合不好引起的结露问题预防措施:1)保温材料的材质、厚度、平整度都应符合技术文件及设计施工规范要求。2) 粘接保温钉前确保粘接物表面清洁,同时要在粘接胶的适用条件下(温、湿度,操作时间等)进行,且要选用性能好的胶水,保温钉的间隔符合规范要求。3)敷板时,应保证
31、胶水的凝固时间,板材之间接缝应采用企型接口,接口处必须涂抹胶水。4)板材接缝处用铝箔胶带粘牢,风管法兰部分保温做法按下图所示。风管法兰部分保温示意图八、常用的施工机具为了不断地提高机械化施工水平,目前国内已将一批通风管道加工使用先进机具,用到实际工程中,不仅减轻了劳动强度,而且还提高了工程质量。通风空调工程施工机具应根据工程的规模及技术要求等实际情况进行选择。安装施工机具序号设备名称数量单位1电焊机2台2手电钻2把3电锤2台4剪板机1台5折弯机1台6车床1台7板手2套8板牙1台9咬口机1台10切割机1台11冲击钻1台12带丝机2套13砂轮机1台14角向磨光机1台15铆接钳4把九、质量与安全措施
32、通风空调工程在施工中,除遵照通风空调功程施工验收规范及建筑工程安全操作规程所规定的条例外,还应结合工程的具体情况,制订质量和安全生产的具体措施。1、质量方面对管道制作和管道连接方法,保证风管系统严密性,减少系统漏风量。避免风管内壁受到污染,提高风管制作和风管连接的严密性,保证空气洁净系统的运行效果。不锈钢板和铝板风管的制作,安装,根据材质特性采取措施,防止降低风管抗腐蚀能力。制订各工种之间的衔接配合的技术组织措施,以确保工程的整体进度。制订关键性设备试运转和系统、试验调整的技术措施。2、安全方面根据“管生产、管安全“的原则,各级领导直至工人,必须认真贯彻国家和上级颁发的有关安全生产和劳动保护的
33、政策,法令和规章制度。在编制施工方案中必须有安全技术措施,防止伤亡事故的发生。根据通风空调工程的作业特点,除按制订的安全技术措施施工外,还应对施工人员加强安全技术教育,遵守建筑安装工人安全操作规程。施工人员进入施工现场,应遵守下列要求:1)进入施工现场,必须戴安全帽,禁止穿拖鞋或光脚,正确地使用个人劳动保护用品。2)距地面3m以上作业要有防护拦杆,挡板或安全阀。如无安全设施必须带好安全带。3)从事高空作业要定期进行体格检查,凡患有高血压,心脏病,贫血病等不适于高空作业的人员,不得从事高空作业。4)高空作业所用的工具放入工具袋(套)内,不准上下抛掷传递物体。5)梯子不得缺挡,不得垫高使用。使用梯
