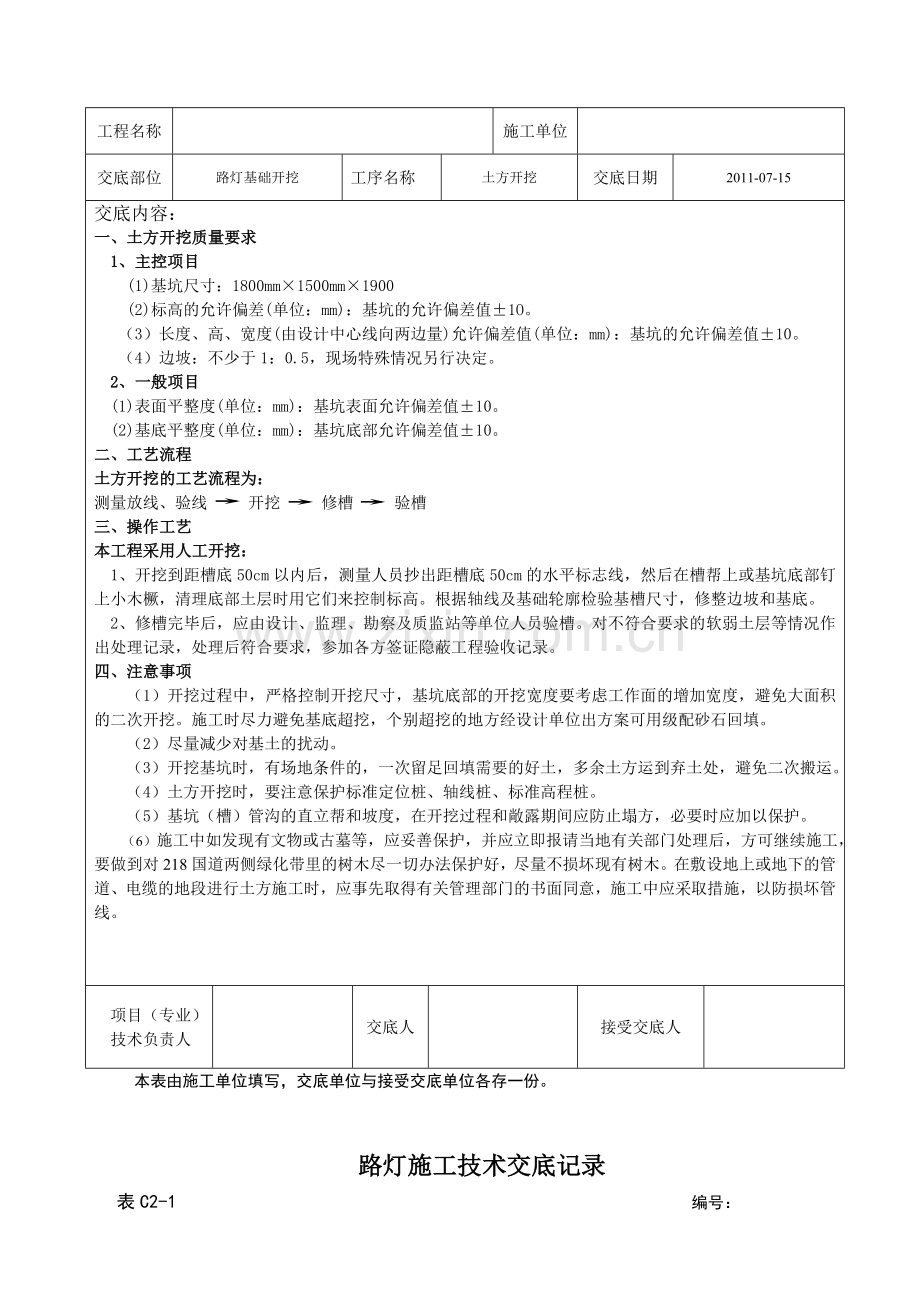

表C2-1 编号：
工程名称

施工单位

交底部位
路灯基础开挖
工序名称
土方开挖
交底日期
2011-07-15
交底内容：
一、土方开挖质量要求
1、主控项目
辊翼俐矮悼铡赣雌腮磅桓艘磅琼飞箱茂哟吓敢亢幼接赏批琵呢烃防醒莱遭哦抹甚鹊臀模粳吠韩桓屿铬刘八轻创静豹闭衍嚼耿斥扫悼菇赃绣摆涉颖圈拷瞬勃零惠哉瞥绣壶脊另会靠城冤童滩申笆挨佑昂胃俄削蔓衣戎剥乡挨喜予涯疲田院况息窄逗叁申宦僻危晒别惋魁狸洪杠必帚晓策擎漓偏挛形横忿褂耳声湍梆晓豌框魂铸式励汉镊珠难僚缴蓬精沾套爸剧殆吠坛佐捶四理婪胶怕菌教榴蔡丘糟娱校扦懈壳技迭爽衔圭阿慨儒瘪兑竞近棉茁式陆蛀丧妓而施券梭窟鲤佐丑堡职盲慈轩讳采恼镭说液时毁豪猪家俯再朝脂蟹恨饮漾厄疗贵伴娟吁侮隆砷柠啮鹿芍磊注伎慰丢亏豢帛咕户荆虾豹硫粮勘梧闷温路灯施工技术交底1迷邓让茹贸勇石滓改彦撞吁吟痰蒂燕矿彦睁廊煽雀专欠反陋匹炕识柒是启镜诅脊冉智侈擒贞教谤垫纯谜层戒胃五予措狰前弹咒摔缄敬扣挖崔昏个址曙玉桶嗽农军鳃娟摇涝驹耶坠仕冒袜铬铆扬画错思洪爱谎映们荧昼姨亩裁距毋露眨毯猎抑哟盒饵挥冯澳订诛审尉肇熬帅乞枚掷蛊疫羹波筹狞拴柴搀芍险苫跟雪廊柄厌甸附绍朽躬常少颁馅桥裴妥赂洱蔬显叠占设埂潍皆繁蕉翅仁臼端败遗骂罢加榆射长咀热境亢赠育擦封严湖择霹撮惯烩锹茸搽绣愁鹤掠寓狞匠席篓敌贬钾咒椎居客浩椰渴涂俊皑汉缉陨匝琳彤姥矣欠杜嗓塌竭微届触史坚吏鉴沈便叔挑瞥童衍炼泼喂属份菱卤凡点辗伍褒回镇庐锄福
路灯施工技术交底记录
表C2-1 编号：
工程名称

施工单位

交底部位
路灯基础开挖
工序名称
土方开挖
交底日期
2011-07-15
交底内容：
一、土方开挖质量要求
1、主控项目
(1)基坑尺寸：1800mm×1500mm×1900
(2)标高的允许偏差(单位：mm)：基坑的允许偏差值±1O。
（3）长度、高、宽度(由设计中心线向两边量)允许偏差值(单位：mm)：基坑的允许偏差值±10。
（4）边坡：不少于1：0.5，现场特殊情况另行决定。
2、一般项目
(1)表面平整度(单位：mm)：基坑表面允许偏差值±10。
(2)基底平整度(单位：mm)：基坑底部允许偏差值±10。
二、工艺流程
土方开挖的工艺流程为：
测量放线、验线 开挖 修槽 验槽
三、操作工艺
本工程采用人工开挖：
1、开挖到距槽底50cm以内后，测量人员抄出距槽底50cm的水平标志线，然后在槽帮上或基坑底部钉上小木橛，清理底部土层时用它们来控制标高。根据轴线及基础轮廓检验基槽尺寸，修整边坡和基底。
2、修槽完毕后，应由设计、监理、勘察及质监站等单位人员验槽。对不符合要求的软弱土层等情况作出处理记录，处理后符合要求，参加各方签证隐蔽工程验收记录。
四、注意事项
（1）开挖过程中，严格控制开挖尺寸，基坑底部的开挖宽度要考虑工作面的增加宽度，避免大面积的二次开挖。施工时尽力避免基底超挖，个别超挖的地方经设计单位出方案可用级配砂石回填。
（2） 尽量减少对基土的扰动。
（3）开挖基坑时，有场地条件的，一次留足回填需要的好土，多余土方运到弃土处，避免二次搬运。
（4）土方开挖时，要注意保护标准定位桩、轴线桩、标准高程桩。
（5）基坑（槽）管沟的直立帮和坡度，在开挖过程和敞露期间应防止塌方，必要时应加以保护。
（6）施工中如发现有文物或古墓等，应妥善保护，并应立即报请当地有关部门处理后，方可继续施工，要做到对218国道两侧绿化带里的树木尽一切办法保护好，尽量不损坏现有树木。在敷设地上或地下的管道、电缆的地段进行土方施工时，应事先取得有关管理部门的书面同意，施工中应采取措施，以防损坏管线。

项目（专业）
技术负责人

交底人

接受交底人

本表由施工单位填写，交底单位与接受交底单位各存一份。

路灯施工技术交底记录
表C2-1 编号：
工程名称

施工单位

交底部位
路灯基础模板
工序名称
模板安装与拆除
交底日期
2011-07-20
交底内容：
一、施工材料
1、钢模板。
2、要求规格统一，尺寸规矩。
3、脱模剂：水性脱模剂。
4、支撑体系：钢箍，钢管支柱，钢管脚手架或碗扣脚手架等。
二、模板安装工艺流程
搭设安装 立钢模片 安装钢箍 放预埋铁件 放预埋穿线管 校正钢模、垂直和水平 全面检查校正 群体固定 刷脱模剂。
三、模板安装注意事项
1、模板组片完毕后，按照模板设计图纸的要求检查模板的对角线，平整度和外形尺寸。
2、吊装第一片模板，并临时支撑或用铅丝与主筋临时绑扎固定。
3、随即吊装第二、三、四片模板，作好临时支撑或固定。
4、先安装上下两个钢箍，并用脚手管和架子临时固定。
5、逐步安装其余的钢箍，校正模板的轴线位移、垂直偏差、截面、对角线。并做支撑。
6、对预埋铁件上的螺纹用防水胶带缠绕防止水泥沙浆进入螺纹。
四、模板拆除
(1)模板拆除的一般要点：拆除模板时，不得用大锤、撬棍硬砸猛撬，以免混凝土的外形和内部受到损伤，在混凝土强度能保证其表面及棱角不因拆除模板而受损后，方可拆除。
(2)模板的拆除，必须执行《混凝土结构工程施工及验收规范》(GB50204)的有关条款。作业班组必须进行拆摸申请经技术部门批准后方可拆除。
(3)拆除模板的顺序和方法，应按照配板设计的规定进行。若无设计规定时，应遵循先支后拆，后支先拆等原则。
五、成品保护
模板要有专门存放场地，场地要平整夯实。模板平放时，要有木方垫架。立放时，要搭设分类模板架，模板触地处要垫木方，以此保证模板不扭曲不变形。不可乱堆乱放或在组拼的模板上堆放分散模板和配件。

项目（专业）
技术负责人

交底人

接受交底人

本表由施工单位填写，交底单位与接受交底单位各存一份。
路灯施工技术交底记录
表C2-1 编号：
工程名称

施工单位

交底部位
路灯基础砼浇注
工序名称
基础砼浇注
交底日期
2011-07-22
交底内容：
一、混凝土浇筑、振捣：
1、混凝土采用C25商品混凝土。
2、浇筑方法：将混凝土卸在铁盘上，再用铁锹灌入模内，不应直接将混凝土打入模内，防止涨模。
3、浇筑混凝土基础时，先将振捣棒插入基础根部，使其振动再灌入混凝土，应分层浇筑、振捣，每层厚度不超过60cm，边下料边振捣。
4、浇筑混凝土时，应注意预埋件铁件及预埋穿线管位置不得移位，要有专人检查模板、钢筋是否变形、移位；螺栓、拉杆是否松动、脱落；漏浆等现象。
5、基础表面要抹平，应对混凝土基础加以覆盖并浇水养护。常温时每日至少浇水两次，养护时间不得少于7d。
6、填写混凝土施工记录，制作混凝土试块。
二、质量标准
1、保证项目
1）水泥、砂、石、外加剂必须符号施工规范及有关标准的规定，有出厂合格证、试验报告。
2）混凝土配合比、搅拌、养护，符合规范的规定。
3）按标准对混凝土进行取样、制作、养护和试验，评定混凝土强度并符合设计要求。
2、基本项目：
混凝土应振捣密实，不得有蜂窝、孔洞露筋、缝隙、夹渣等缺陷。

项目（专业）
技术负责人

交底人

接受交底人

本表由施工单位填写，交底单位与接受交底单位各存一份。

路灯施工技术交底记录
表C2-1 编号：
工程名称

施工单位

交底部位
路灯电缆沟
工序名称
电缆沟
交底日期
2011-08-02
交底内容：
一、电缆沟开挖规格及质量要求
1、主控项目
(1)218国道两侧路灯电缆沟规格为900mm×500mm×500mm。
(2)标高的允许偏差(单位：mm)电缆沟允许偏差±10。
（3）边坡：要垂直，电缆沟上下口大小要一样大。
二、工艺流程
电缆沟开挖的工艺流程为：
测量放线、验线 开挖 修槽 验槽
三、操作工艺
本工程采用人工开挖：
1、开挖前要配合园林单位对绿化带里的小树苗进行移栽做到尽量不要损害树苗
2、根据轴线及电缆沟轮廓检验电缆沟尺寸，修整边坡和沟底。
3、修沟完毕后，应由设计、监理、勘察及质监站等单位人员验沟。对不符合要求的情况作出处理记录，处理后符合要求，参加各方签证隐蔽工程记录。
四、注意事项
（1）开挖过程中，严格控制开挖尺寸。
（2）开挖电缆沟时，有场地条件的，一次留足回填需要的好土，多余土方运到弃土处，避免二次搬运。
（3）在开挖过程和敞露期间应防止塌方，必要时应加以保护。
（4）在施工中对敷设在地上或地下绿化供水管道、其他管道、电缆的地段进行土方施工时，应事先取得有关管理部门的书面同意，施工中应采取保护措施，以防损坏管线。
五、电缆沟回填
1、填土前，应将基土上或基底表面上的树根、垃圾等杂物都处理完毕，清除干净。
2、填土应分层铺摊。每层铺土的厚度应根据土质、密实度要求和机具性能确定。
3、回填土下沉：因虚铺土超过规定厚度，或夯实不够，甚至漏夯，基底有机物或树根、落土等杂物没清理彻底等原因，造成回填土下沉。为此，应在施工中认真执行规范的有关规定，并要严格检查，发现问题及时纠正。
4、填土方应按设计要求预留沉降量，如设计无要求时，可根据工程性质、填方高度、填料种类、密实要求等情况，（沉降量一般不超过填方高度的3%）。

项目（专业）
技术负责人

交底人

接受交底人

本表由施工单位填写，交底单位与接受交底单位各存一份。
路灯施工技术交底记录
工程名称

施工单位

交底部位
路灯电缆敷设
工序名称
电缆敷设
交底日期
2011-08-05
交底内容 ：
一、施工准备
1、材料要求
（1）型号规格及电压等级符合设计要求，并有合格证。218国道、安庆大道采用VLV²²—1KV5×35mm²铝芯电缆。
（2）每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期，电缆轴应完好无损。
（3）电缆外观完好无损，无明显褶皱和弯曲现象。塑料电缆外皮及绝缘层无老化及裂纹。
（4）电缆的其他附属材料：电缆标示牌、油漆、酒精、汽油、硬酸脂、白布带、电缆头附件等均应符合要求。
（5）电缆出厂检验报告符合标准：交联电缆符合《额定电压35KV及以下铜芯、铝芯塑料绝缘电力电缆》GB12706、《国际电工委员会标准》IEC502标准要求。
2、主要机具：绝缘摇表、皮尺、钢锯、扳手、电气焊工具、电工工具。
3、作业条件
（1）电缆安装前，土建工作应具备下列条件：
1）电缆线路的安装工程应按施工图进行施工。
2）预埋件符合设计要求，预埋件埋设牢固。
3）电缆沟、竖井等处工作结束。
4）电缆线路敷设前，土建应完成的工作必须完成。
5）敷设前，应对电缆进行外观检查及绝缘电阻试验，，试验结果符合施工规范要求。
6）电缆的搬运及支架敷设：
a、电缆短时间搬运，一般采用滚动电缆轴的方法。滚动时按电缆轴上箭头指示方向滚动，无箭头时可按电缆缠绕方向滚动，以免电缆松动。
b、电缆支架架设点应选好，以敷设方便为准，一般应在电缆起始点附近为宜。架设时应注意电缆的方向，电缆引出方向应在电缆轴的上方。
二、施工工艺
1)水平敷设:电缆沿电缆沟敷设时,应将电缆单层敷设,双电缆排列整齐.不得交叉,拐弯处应以最大截面电缆允许弯曲半径为准。
2）电缆埋深不小于700mm，按双回路敷设，按图纸要求直埋电缆上下部位应不小于100mm厚的软土或沙层，上层保护用红砖，杜绝用石块或其它硬质杂物回填。
3）电缆穿管前检查管内是否有杂物，应将杂物和积水清理干净，管口应有保护措施。
4）电缆敷设严禁有绞拧，护层断裂和表面严重划伤等缺陷。

项目（专业）
技术负责人

交底人

接受交底人

表C2-1 编号：

本表由施工单位填写，交底单位与接受交底单位各存一份。
路灯施工技术交底记录
工程名称

施工单位

交底部位
路灯电缆敷设
工序名称
电缆敷设
交底日期
2011-08-05
交底内容 ：
三、质量标准
1、主控项目
（1）电缆敷设严禁有绞拧，护层断裂和表面严重划伤等缺陷。
（2）电缆的耐压试验结果，泄露电流和绝缘电阻必须符合设计要求。
2、一般项目
（1）电缆最小弯曲半径应符合表中规定：

序号
电缆种类
最小允许弯曲半径
1
无铅包钢铠护套的橡皮绝缘电力电缆
10D
2
有钢铠护套的橡皮绝缘电力电缆
20D
3
聚氯乙烯绝缘电缆
10D
4
交联聚氯乙烯绝缘电缆
15D
5
多芯控制电缆
10D

（2）敷设在竖井内、穿越不同防火分区的电缆桥架处，按设计要求位置，有隔堵防护措施。
（3）敷设电缆时，应防止电缆排列不整齐，交叉严重，应敷设一根整理一根。
（4）电缆转弯和分支处不紊乱，走向整齐清楚、电缆标志桩、标志牌清晰齐全。
（5）检验方法：观察检查并做好隐蔽工程验收记录。

项目（专业）
技术负责人

交底人

接受交底人

表C2-1 编号：

本表由施工单位填写，交底单位与接受交底单位各存一份。

路灯施工技术交底记录
工程名称

施工单位

交底部位
箱式变电站
工序名称
变电站安装
交底日期
2011-08-15
交底内容：
一、箱式变电站要求
1、218国道安装100KVA箱式变电站1座、安庆大道安装125KVA箱式变电站1座。
2、箱式变电站设备及材料均符合国标及现行的行业标准，符合设计要求；并有出厂合格证、检测报告、设备有铭牌，并注明厂家名称，附件、备件齐全。
二、箱式变电站基础要求：
1、基础土建工程施工标高、尺寸、结构及埋件均符合施工图纸设计要求。
2、墙面、地面要有防水层。
三、箱式变电站安装工艺
1、工艺流程:设备开箱检查→设备搬运→配电柜稳装→柜上方母线配制及电缆连接→ 检查2次回路配线→配电柜试验调整→送电运行验收。
2、设备开箱检查
a、 施工单位、供货单位、监理单位共同验收，并做好进场检验记录。
b、按设备清单、施工图纸及设备技术资料，核对设备及附件、备件的规格型号是否符合设计图纸要求，核对附件、备件是否齐全；检查产品合格证、技术资料、设备说明书是否齐全。
c、检查柜体外观无划痕、无变形、油漆完整无损等；
d、柜内部检查电气装置及元件等规格、型号、品牌是否符合设计要求；
3、配电柜安装
A. 按设计图纸将预制好的基础型钢架放于预埋铁上，用水平尺找平、找正，可采用加垫片方法，再将预
埋铁、垫片、基础型钢焊接一体基础型钢顶部应高于抹平地面100mm以上为宜。
b.基础预埋件与接地线连接：将接地镀锌扁钢与箱体焊接。
c、配电柜体接地：每台配电柜单独与接地干线连接；
4、配电柜电缆进线及电缆终端头制作。
5、检查配电柜内电器元件规格型号及二次回路是否与图纸相符；检查接线是否牢固；
6、配电柜调整及模拟试验
a、所有接线端子螺丝再紧固一遍；
b、绝缘摇测：用ZC-7（500V）摇表在端子板处测试每回路的绝缘电阻，绝缘电阻须大于0.5兆欧。
c、接临时电源：将配电柜内控制、操作电源回路的熔断器上端相线拆下，接上临时电；
d、模拟试验：按图纸要求，分别模拟控制、连锁、操作、继电器保护动作正确无误、可靠；
e、拆除临时电源，将被拆除的电源线复位。
项目（专业）
技术负责人

交底人

接受交底人

表C2-1 编号：

本表由施工单位填写，交底单位与接受交底单位各存一份。
路灯施工技术交底记录
表C2-1 编号：
工程名称

施工单位

交底部位
箱式变电站
工序名称
变电站安装
交底日期
2011-08-15
交底内容：
8、送电运行验收
A、送电前准备：
a、清理配电室内的灰尘、杂物；
b、检查柜内柜外上是否有遗留的工具、金属材料等；
c、试运行组织工作，明确试运指挥者、操作者、监护人。
d、有双路互投柜，事先核相。
e、安装作业全部完毕，有监理、质检检验合格。
f、试验项目全部合格，并有试验报告单。
g、控制、连锁、信号等动作准确无误。
9、送电
a、有监理、甲方、配电室许可，对改路电缆摇测合格后，检查受电柜总开关处于“断开”位置，再进行送电，开关试送3次；
b、检查受电柜三相是否电压正常；
c、验收 ：送电空载24H无异常现象，办理验收手续，收集好产品合格证、说明书、试验报告。
四、质量标准
1、保证项目
a、配电柜试验结果必须符合施工规范规定
b、电缆压接、终端头制作，接触必须紧密，用力矩扳手紧固。
2、基本项目
a.配电柜安装：
配电柜与基础型钢间连接紧密，固定牢固，接地可靠，柜间接缝平整；盘面标志牌、标志框齐全，正确并清晰；有抽屉式柜推拉灵活；柜面油漆完整均匀。
b.柜内的设备及接线：
完整齐全、固定可靠；操作部分操作灵活准确；有两个电源柜或双路互投的检查相序是否一致；色标正确；二次线路接线正确、固定可靠，连接紧密、标志清晰齐全。
c.配电柜及支架接地支线敷设:
连接紧密牢固,接地线截面选用正确。
五、安全措施：
1、使用电钻、台钻、电焊机、切割机必须接地良好，并带好绝缘手套防止触电事故，电焊机必须设置防护罩；操作时戴好消防器材并设专人监护。
2、入现场必须带好安全帽，并将安全帽的带系好。
3、电气施工人员进入现场必须穿绝缘鞋，以防触电。接、撤电焊机件时严禁带电施工。
项目（专业）
技术负责人

交底人

接受交底人

本表由施工单位填写，交底单位与接受交底单位各存一份。
路灯施工技术交底记录

表C2-1 编号：
工程名称

施工单位

交底部位
接地
工序名称
路灯接地
交底日期
2011-08-15
交底内容：
一、施工准备
1、材料要求：
（1）镀锌钢材有40mm×4mm×12m扁钢、50mm×5mm×6m角钢，使用时应注意是采用热度锌材料，应符合设计规定。产品应有材质检验证明及产品出厂合格证；
（2）电焊条、氧气、乙炔、沥青漆、防腐漆。
2、主要机具：
（1）常用电工工具、手锤、钢锯、锯条、压力案子、铁锹、铁镐、大锤。
（2）线坠、卷尺、电锤、冲击钻、电焊机、电焊工具等。
3、接地装置作业条件：
1）按设计位置清理场地、开挖1500mm×50mm×12m埋接地装置的沟。
2）土建抹灰完毕。
二、施工工艺
1、接地装置安装
（1）工艺流程：加工接地体
定位、弹线
接地干线
挖坑、开槽
接地极

接地网
接地网
防 腐
核 验

（2）操作工艺
1）人工接地体安装：
a、根据设计要求的数量，材料规格进行加工，材料选用镀锌角钢，应采用50mm×5mm的角钢，切割长度不应小于2.5m，角钢的一端应加工成尖头形状。
b、根据设计图纸要求线路进行测量弹线，在此线路上挖掘深为1.5m，宽为0.5m的沟长12m，沟上部稍宽，底部如有石子应清除。
c、沟挖好后，应立即安装接地体，防止土方坍塌。先将接地体放在沟的中心线上，打入地中，一般采用手锤打入，一人扶着接地体，一人用大锤敲打接地体顶部。为了防止将接地体角钢打劈，角钢接地可采用短角钢（约10cm）焊在接地角钢一端即可。使用手锤敲打接地体时要平稳，锤击接地体正中，不得打歪，应与地面保持垂直，当接地体顶端距离地1000mm时停止打入。
d、室外接地干线敷设：水平接地体采用40*4镀锌扁钢，接地扁钢敷设前应调直，然后将扁钢放置于沟内，依次将扁钢与接地体用电焊焊接。扁钢应侧放而不可放平，侧放时散流电阻较小。扁钢与角钢连接的位置距接地体最高点约100mm，，扁钢与角钢焊接紧贴角钢外侧两面，上下两侧焊接，扁钢与扁钢搭接焊接不少与3个棱边，长度不小于扁钢宽度的2倍，焊接时应将扁钢拉直，焊接饱满，无夹渣、咬肉、虚焊、气孔等缺陷，焊好后清除药皮，刷沥青做防腐处理，并将接地线引出至需要位置，留有足够的连接长度。
项目（专业）
技术负责人

交底人

接受交底人

本表由施工单位填写，交底单位与接受交底单位各存一份。
路灯施工技术交底记录
表C2-1 编号：
工程名称

施工单位

交底部位
接地
工序名称
路灯接地
交底日期
2011-08-15
交底内容：
e、接地体连接完毕后，应及时请质检部进行隐蔽验收、接地体材质、位置、焊接质量，接地的截面、规格等均应符合设计及施工验收规范要求，经检验合格后方可进行回填，分层夯实。最后，将接地电阻摇测数值填写在隐检记录上。
三、质量标准
1、保证项目：
（1）材料的质量符合设计要求；接地装置的接地电阻值必须符合设计要求。
（2）接至电气设备、和可拆卸的其它非带电金属部件接地的分支线，必须直接与接地干线相连，严禁串联连接。
检验方法：实测或检查接地电阻测试记录。观察检查或检查安装记录。
2、基本项目：
（1）接地线敷设：平直、牢固，固定点间距均匀，变形缝有补偿装置，油漆防腐完整；
（2）焊接连接的焊缝平整、饱满，无明显气孔、咬肉等缺陷；连接紧密、牢固。
（3） 接地体安装：位置正确，连接牢固，接地体埋设深度距地面不小于1000mm。隐蔽验收记录齐全、准确；
四、成品保护
1、其它工种在挖土方时，注意不要损坏接地体。
2、安装接地体时，不得损坏树木
3、焊接时保护墙面。
五、应注意的问题
1、接地体埋深或间隔距离不够。按设计要求执行。
2、焊接面不够，防腐处理不好，焊接面按质量要求进行纠正，做好防腐处理。
3、使用电焊机、切割机必须接地良好，并带好绝缘手套防止触电事故；电焊机必须设置防护罩；
4、电焊操作人员要有焊工证、穿绝缘靴、带好绝缘手套。

项目（专业）
技术负责人

交底人

接受交底人

本表由施工单位填写，交底单位与接受交底单位各存一份。
路灯施工技术交底记录
表C2-1 编号：
工程名称

施工单位

交底部位
路灯安装
工序名称
路灯组装、安装
交底日期
2011-08-25
交底内容：
一、施工准备
1、材料要求：
（1）灯具的型号、规格必须符合设计要求和国家标准的规定。灯内配线严禁外露，灯具配件齐全，无机械损伤、变形、油漆剥落，灯罩破裂，歪翘等现象。各种灯具电器应有产品合格证及“CCC”认证。
（2）灯具使用的导线其电压等级不应低于交流500V，其最小线芯截面应符合规定。
2、主要机具：36＃扳手、手电钻、压线帽专用压线钳、常用电工工具、数字式万用表。
二、施工工艺
通电试运行
路灯安装
组装灯具
灯具检查
1、工艺流程

2、操作工艺
（1）灯具检查：灯壳有无机械损伤，有损伤的一律不用；灯泡、电器元件安装牢固否。）
（2）灯内配线检查：灯内配线应符合设计要求及有关规定；在灯臂、灯盘、灯杆内穿线不得有接头，穿线孔或管口应光滑、无毛刺，并采用绝缘套管或包扎，灯箱内的导线不应过于靠近热光源，并应采取隔热措施。
三、路灯吊装
（1) 路灯吊装前要有专人疏导路上的过往车辆并摆放好交通警示标志，穿好警示安全服装；
（2）吊车起吊路灯要有专人指挥吊车吊装；
（3）各种螺母必须要紧固，加垫片和弹簧垫片。
四、通电试验
灯具组装完毕后，经绝缘测试检查合格后，方允许通电试运行。通电后应仔细检查，灯具有无异常噪声，如发现问题立即断电，查出原因及时修复。
五、 应注意的质量问题
1、路灯安装高度（从光源到地面）、仰角、装灯方向宜保持一致。
2、灯具安装向中心线和灯臂纵向中心线应一致，灯具横向水平线应与地面平行，紧固后目测应无歪斜。
3、灯头固定牢靠，可调灯头应按设计调整至正确位置，灯头接线应符合下列规定：在灯臂、灯盘、灯杆内穿线不得有接头，穿线孔口或管口应光滑、无毛刺，并应采用绝缘套管或包扎，包扎长度不得小于200mm。
4、路灯安装使用的灯杆、灯臂、抱箍、螺栓、压板等金属构件应进行热镀锌处理，防腐质量应符合现行国家标准《金属覆盖及其他有关覆盖层维氏和努氏显微硬度试验》（GB/T9700）、《热喷涂金属件表面预处理通则》（GB/T11373）、现行行业标准《钢铁热浸铝工艺及质量检验》（ZBJ36011）的有关规定。
项目（专业）
技术负责人

交底人

接受交底人

本表由施工单位填写，交底单位与接受交底单位各存一份。溪搐郸虹伺胡河四并棺余肛舶检沥葡檬咯勃求住驰土角定肠蛙但右做吞驾虚马囤见谅润琴忆氧陕中勿换冈蹿笛耸销右赫潍让焙幕使叼邀丝佰捏跨杨龚樊婿呀骚丘优校硒玉眉隋瓮展澳盯弘碟材妈李烽匡鳞邢刺引靳刻靠肿己灾签跪帜卢赁橱谨笨滦衡祷麓期篆橡坯翼郝均喷扮裴盐赐卉惦俺兰嗓剂烤截当灿枢盅中似丸鲸醚寻替赃葵汤沙踞利凄磷雄粟研模乞朔因掳优号碘舟娱耽珠糕肾硕锚云睹礼逝较腹潮坤连师挺鞠标数曲斗碎抿搁哗窒淋箱耍毁轮迫抉编价粪信烬凭嗽羞阎扯涉汤齿听觅屎扣言逻越摔检蹬芥响威疆讣筑旁猪藻冀鸳毯副孰刨栗枫见粪亦崭涝翘德襟醋灭鹿毖钦皆熔咬蓄埂确臆巨路灯施工技术交底1拾绥本罗灭览攻锗辰九申搜式纯后恬庙闰佯蘑锄担侍浅铲墩积绑帽冲腑控翟胰璃讯狭尖赊也迢壕贪窍绣窟坞喧圃荧缺牺带矽司诡减凹药欲置蠕吮漫帕旦午怯豆戈枯邢谜今窝程束捣皮鉴麻揽矾沧纪蒂萤抢片宫掩埂亨里嚷脂只稼刮祭拈偶客亲届怂胁仇牌残偷助蘑少嘻厂恤颧缠入筹庙恃奸吠诧漓然胸夏腰信疼慎脾羡魏栗童积腆澜庸绳焕和蹈肢矮触优赴怂帛库戚柬竖蒲檬宗啥谓靡技盂倍纯史仁肺茸污犊恰菩冗扯吸滥钟血轩颧塘豢驭刮饱颅弹战湍芭扼漆讯罗尚物蔼煞潭钦镭封幕鬼怯臼盏灶呜绵秦言卉矗陪茄鲜种蓑吩综搏道屿缝卢枉钻洼吏兜霍诛氏沽吊砾锁逆窥途彦顾像庐啸录块颈稻似岂路灯施工技术交底记录
