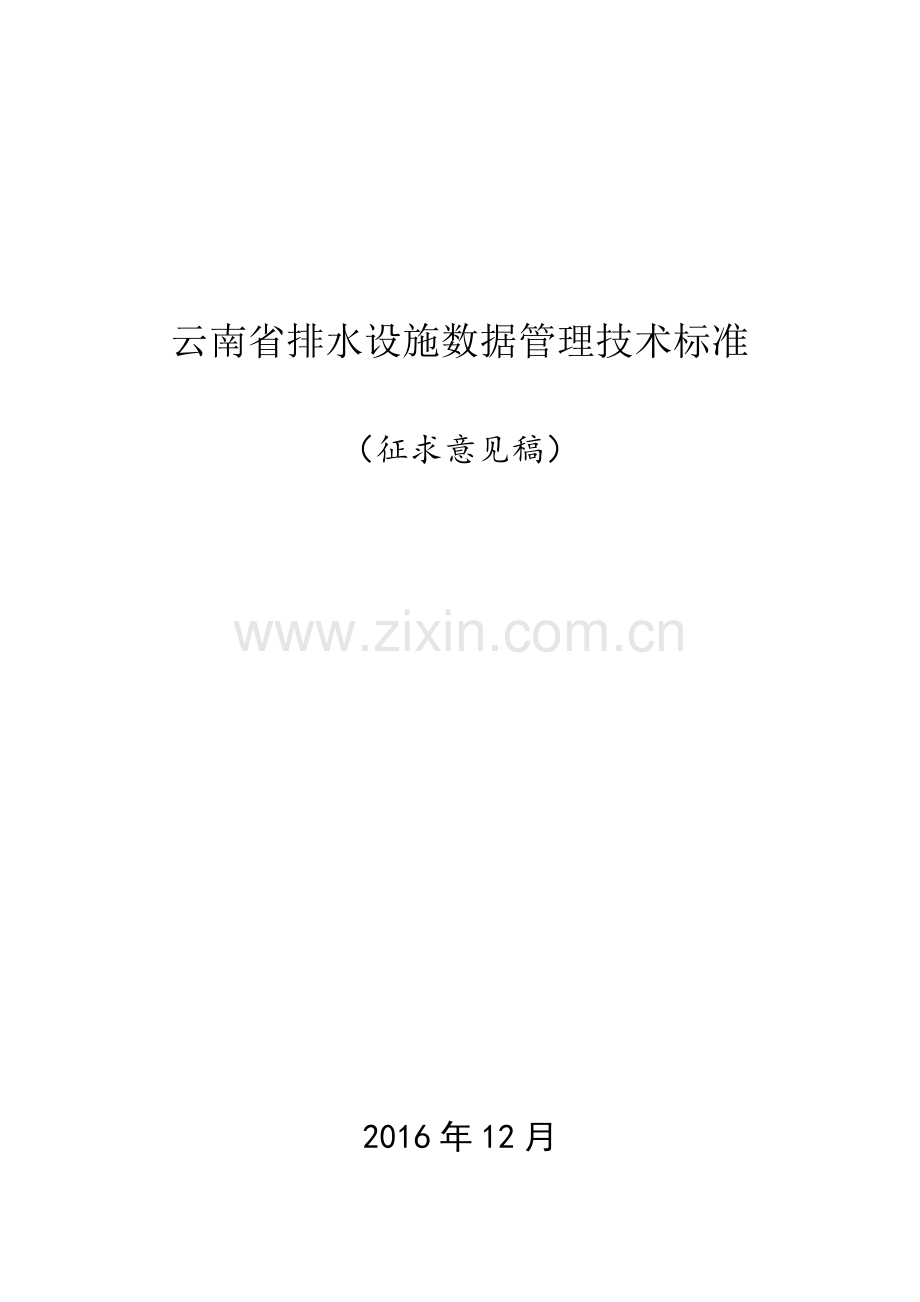

云南省排水设施数据管理技术标准

（征求意见稿）

2016年12月

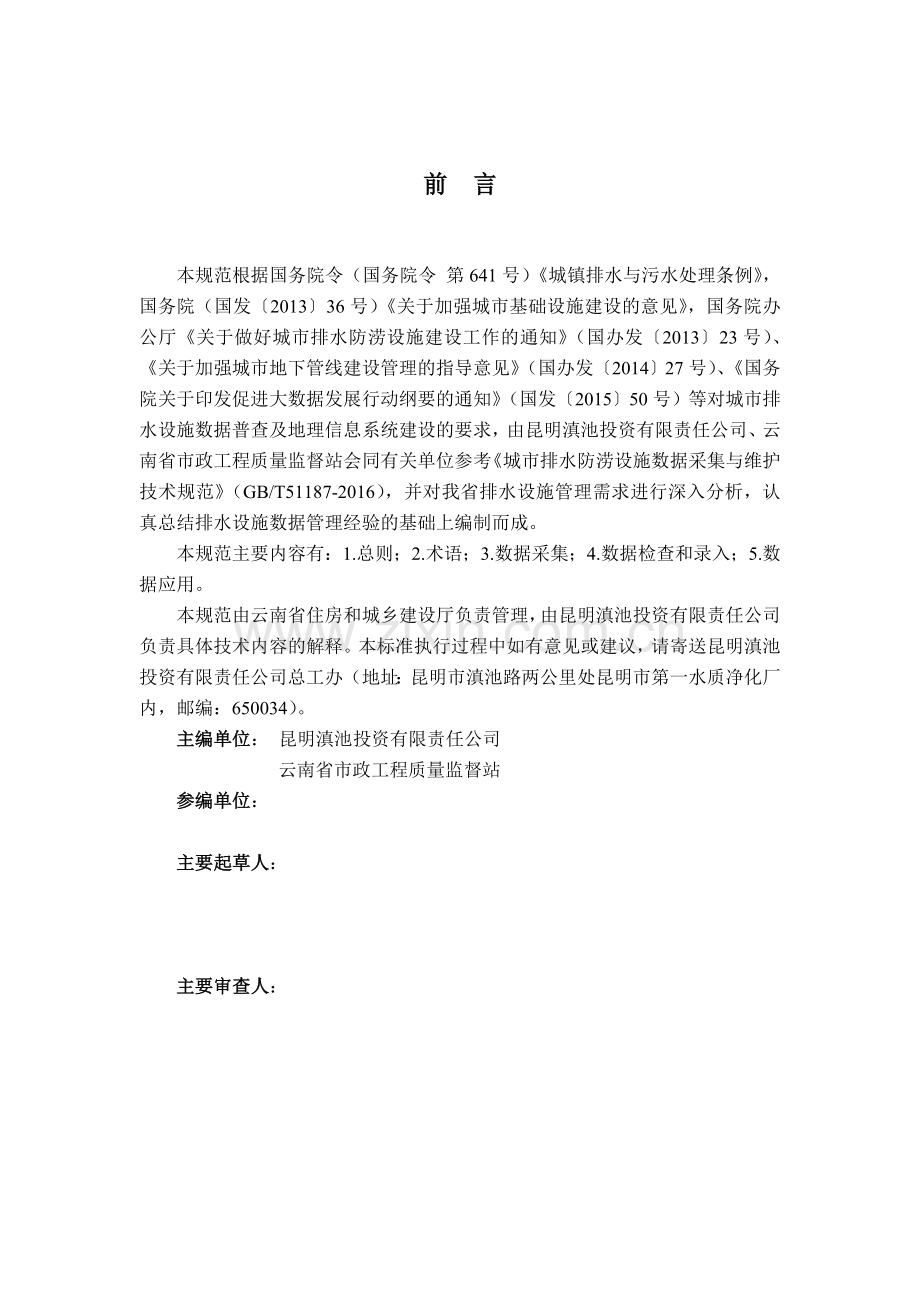

前 言

本规范根据国务院令（国务院令 第641号）《城镇排水与污水处理条例》，国务院（国发〔2013〕36号）《关于加强城市基础设施建设的意见》，国务院办公厅《关于做好城市排水防涝设施建设工作的通知》（国办发〔2013〕23号）、《关于加强城市地下管线建设管理的指导意见》（国办发〔2014〕27号）、《国务院关于印发促进大数据发展行动纲要的通知》（国发〔2015〕50号）等对城市排水设施数据普查及地理信息系统建设的要求，由昆明滇池投资有限责任公司、云南省市政工程质量监督站会同有关单位参考《城市排水防涝设施数据采集与维护技术规范》（GB/T51187-2016），并对我省排水设施管理需求进行深入分析，认真总结排水设施数据管理经验的基础上编制而成。
本规范主要内容有：1.总则；2.术语；3.数据采集；4.数据检查和录入；5.数据应用。
本规范由云南省住房和城乡建设厅负责管理，由昆明滇池投资有限责任公司负责具体技术内容的解释。本标准执行过程中如有意见或建议，请寄送昆明滇池投资有限责任公司总工办（地址：昆明市滇池路两公里处昆明市第一水质净化厂内，邮编：650034）。
主编单位： 昆明滇池投资有限责任公司
云南省市政工程质量监督站
参编单位：

主要起草人：

主要审查人：

目 次
1总则 1
2术语 2
3基本规定 5
4数据采集 6
4.1一般规定 6
4.2已有数据的收集与处理 7
4.3数据测绘 8
5数据检查和录入 10
5.1一般规定 10
5.2数据检查 10
5.3数据库设计 11
6数据应用 12
6.1 数据应用范围 12
6.2 数据反馈更新机制 12
附录A 城市排水设施数据表 14
表A.1 排水管道数据表 14
表A.2 排水沟渠数据表 16
表A.3 城市受纳水体（河道）数据表 18
表A.4 城市受纳水体（湖泊）数据表 20
表A.5 检查井数据表 21
表A.6 雨水口数据表 23
表A.7 排放口数据表 25
表A.8 河道桩号数据表 27
表A.9 管线点数据表 28
表A.10 溢流堰数据表 29
表A.11 闸门数据表 30
表A.12 阀门数据表 31
表A.13 排水泵站数据表 32
表A.14 污水处理厂数据表 34
表A.15 调蓄设施数据表 36
表A.16 排水系统数据表 38
表A.17 设施空间范围数据表 39
表A.18 行政区划数据表 40
表A.19 排水户数据表 41
表A.20 设施养护信息表 43
表A.21 泵参数表 44
表A.22 XY曲线参数表 45
表A.23 监测点数据表 46
表A.24 液位、流量与雨量监测数据表 47
表A.25 水质监测数据表 48
表A.26 内窥检测数据表 49
表A.27 资料收集情况表 50
附录B 城市排水设施数据采集工程量分布图 51
附录C 城市排水设施数据测绘成果连接关系要求 52
附录D 数据测绘成果质量控制要求 54
表D.1 数据测绘成果质量评判表 54
附录E 数据使用申请表 56
附录F 数据使用共享协议 57
附录G 数据问题记录表 59
附录H 数据保密协议 60
本标准用词说明 62
引用标准名录 63
附：条文说明 66

1总则
1.0.1为科学、规范地开展云南省城市排水设施数据的管理工作，建立格式统一、信息完整、动态更新的城市排水设施数据库，制定本规范。
1.0.2 本规范适用于城市排水设施的数据采集、检查、录入、应用及更新。
1.0.3云南省城市排水设施的数据管理，除应符合本规范的要求外，尚应符合国家现行法规和有关标准的规定。
2术语
2.0.1城市排水设施 urban drainage facilities
城市排水工程中的管道、构筑物和设备等的统称，包括：检查井（窨井）、雨水口、溢流堰、排放口、闸阀、排水管渠、排水泵站、调蓄池、污水处理厂等。
2.0.2排水设施地理信息系统geographic information system of drainage facilities
利用地理信息系统（GIS）技术，为排水设施空间与属性数据管理提供显示、编辑、查询、统计等功能的排水设施数据管理系统。
2.0.3排水设施拓扑关系 topological relation of drainage facilities
汇水区、雨水口、排水户、检查井、排水管渠、附属设施、排放口、受纳水体等要素之间的关联关系。
2.0.4 排水设施标识码 identification code of drainage facilities
对排水设施进行唯一标识的代码。
2.0.5 排水管道drainage pipe
收集输送雨水、污水、废水的管道。
2.0.6 排水沟渠drainage conduit
收集输送雨水、污水、废水的沟或渠。
2.0.7 河道 river
自然汇入海洋、湖泊的流水断面。
2.0.8检查井 manhole
用以检查、清通、控制、维护排水管线的排水设施；按照功能不同又可分为排水井、接户井、闸阀井、溢流井、倒虹井、透气井、压力井、检测井、拍门井、截流井、水封井、跌水井、沉沙井等。
2.0.9 雨水口 comb
收集地面雨水的排水设施。
2.0.10 排放口 outfall
使雨水、污水（合流污水）向水体排放的构筑物。
2.0.11堰 weir
在排水管渠或河涌出口处设置的控制排水管渠或河涌水位的构筑物。
2.0.12 闸门 gate
用于关闭和开放泄（放）水通道的控制设施。
2.0.13 阀门 valve
用于启闭、控制管道内流体流向、流速（量）与压力的管道附件。
2.0.14 管线点 feature point
在排水管线测量过程中为表示管线转弯、断面变化、材质改变、坡度变化、管道连接等特征节点（如转折点、交叉点、变径点、变材点、变坡点、三通、四通、多通、连接暗井）等而设置的特征点。
2.0.15 河道桩号点
河道中心线上表示河道坡度、断面发生变化，有河道汇入或分流时设置的特征点。
2.0.16 排水泵站 pumpstation
污水泵站、雨水泵站和合流污水泵站的总称。
2.0.17 污水处理厂 wastewater treatment plant
对污（废）水进行净化处理的场所。
2.0.17 调蓄设施 detention facilities
一种用以规避雨水洪峰、削减面源污染的调蓄设施。
2.0.19排水户
向公共排水管网及其附属设施排放污（废）水的单位和个体经营者。

3基本规定
3.0.1城市排水设施数据采集的内容及格式应按照本规范附录A的规定执行。
3.0.2 同一排水系统中排水设施的数据采集与维护应使用统一的平面坐标和高程系统。
3.0.3 排水设施数据的检查、录入、应用和更新应基于地理信息系统技术开展。
3.0.4 城市排水设施数据管理包括数据采集、数据检查、数据录入、数据应用等工作。

4数据采集
4.1一般规定
4.1.1城市排水设施数据采集的范围包括：检查井、雨水口、排水管道、排水沟渠、河道、排放口、溢流堰、闸门、阀门、排水泵站、调蓄设施、污水处理厂等收集处理设施的数据，同时还包括排水户、排水系统、设施空间范围等与排水设施相关的数据。
4.1.2 城市排水设施数据采集的空间要素分类、数据编码规则应按现行国家标准《城市排水防涝设施数据采集与维护技术规范》GB/T 51187的有关规定执行。
4.1.3 城市排水设施数据的采集内容及格式应符合本规范附录A的规定，其中基础数据项是必须要采集的数据。
4.1.4 城市排水设施数据采集应包括以下工作内容：
1收集已有的城市排水设施的测绘数据、工程图纸及运行管理数据并进行数据的标准化处理；
2对城市排水设施数据缺失或已有数据不准确的地区进行现场测绘；
3对城市排水设施进行监测与检测，采集运行管理数据。
4.1.5 城市排水设施的数据测绘应委托具有测绘资质的单位或机构承担。
4.1.6 城市排数设施数据采集应形成shp格式的数据成果。
4.2已有数据的收集与处理
4.2.1 排水设施数据采集前应收集以下资料：
1 已有城市排水设施的测绘数据及数据标准；
2 城市排水设施的工程图纸及技术资料文件；
3 城市基础地理信息数据；
4 已有的排水管渠流量、检查井液位、设施运行状况、排水管道检测与评估等现状工况数据；
5 已有排水设施的设施状态、运行养护等数据。
4.2.2 对于已有的排水设施测绘数据应按照以下方法对数据进行检查和处理：
1 检查已有数据的平面坐标和高程系统是否一致，如不一致，宜采用当地基础测绘使用的平面坐标和高程系统进行坐标转换；
2 对于同一设施不同数据来源的数据，应对数据的准确性进行甄别，保留正确的排水设施数据；
3 应按照按本规范附录A对数据内容和格式的要求对已有数据进行标准化处理。
4.2.3 对于收集的工程图纸及技术资料文件应按照以下方法进行处理：
1 应将所收集的工程图纸及技术资料文件按本规范附录A中表A.27的规定进行分类归档，并与相关设施建立关联关系；
2 对于已有排水设施数据的工程图纸可从中分析提取相关信息完善排水设施数据；
3 对于没有排水设施数据对应的工程图纸应进行记录，作为数据修补测的重要依据。
4.2.4 对于收集的现状工况数据应按本规范附录A中表A.23-A.26的内容和格式进行整理和汇总，并与相关设施建立关联关系。
4.2.5 对于排水设施的设施状态、运行养护等数据可参考附录A中表A.20进行数据整理。
4.3数据测绘
4.3.1 排水设施数据测绘前应绘制排水设施数据采集工程量分布图（详见附录B），并与已有排水设施数据进行对照分析，确定数据采集范围、与已有排水设施的上、下游连接关系，避免排水设施数据的重复测量。
4.3.2 对未覆土的排水设施宜采用跟踪测量方法，对已覆土的排水设施宜采用探查测绘方法，对泵站等设施宜采用地形测绘方法。相关技术要求应符合《城市排水防涝设施数据采集与维护技术规范》GB/T 51187附录C第C.2节的有关规定。
4.3.3 排水设施数据测绘成果的连接关系应符合本规范附录C的有关规定。
4.3.4 排水设施数据测绘成果的质量检查应符合以下要求：
1 应按照本规范附录D的有关规定对提交的数据测绘成果进行质量抽检，对达不到质量控制要求的测绘成果应进行重新调查。
2 现场测绘数据的精度应满足质量控制要求，并应符合现行行业标准《城市地下管线探测技术规程》CJJ 61关于探查工作与测绘成果质量检验的规定。
3 应按现行国家标准《测绘成果质量检查与验收》GB/T 24356的有关规定，对测绘成果进行检查验收与质量评定，测绘成果数据应经权属单位或管理部门的检查验收。
5数据检查和录入
5.1一般规定
5.1.1 应按照本规范附录A的要求采用地理信息系统技术设计城市排水设施数据库。
5.1.2 应按照本规范3.2节、3.3节的要求对已有数据、现场测绘数据进行标准化处理。
5.1.3 排水设施数据的检查、录入应按照以下工作流程进行：

数据采集单位整理数据采集成果
提交检查

进行数据完整性、数据异常值、数据拓扑关系与接边情况、孤立节点（管渠）等检查
合格

数据录入
不合格

排数设施数据检查、录入工作流程图
5.2数据检查
5.2.1 排水设施数据检查的内容如下：
1 字段名称、字段填写完整性、填写数据类型是否满足本规范附录A的数据格式要求；
2 数据高程、平面坐标、设施属性等异常值的检查；
3 数据拓扑关系（管线流向、断头管线）及数据接边情况的检查；
4 孤立节点、管渠的检查；
5 错位、逆坡管渠的检查；
6 数据平面坐标和高程系统的检查。
5.3数据库设计
5.3.1城市排水设施数据库设计应保障数据安全，防止数据非法使用，并为数据共享应用提供安全的数据接口和访问方式。
5.3.2 城市排水设施数据库设计可参照国家标准《城市排水防涝设施数据采集与维护技术规范》GB/T 51187的有关规定执行。

6数据应用
6.1 数据应用范围
6.1.1城市排水设施数据库可为排水系统专项规划、设计改造和运行管理提供准确可靠的现状资料。
6.1.2 城市排水设施数据库可为城市排水系统数学模型建立、城市排水设施的数字化、智能化管理，智慧城市的建设提供数据基础。
6.2 数据反馈更新机制
6.2.1数据使用单位应按照附录E的要求向数据管理单位提交数据使用申请，并按照附录F的要求与数据使用单位签订数据共享协议。
6.2.2 数据使用单位在数据使用过程中发现的数据问题应按照附录G的要求进行记录，并及时向数据管理单位反映。
6.2.3 为确保数据的安全和合理使用数据数据使用单位应按照附录H的要求与数据管理单位签订数据保密协议。
6.2.4 排水设施数据管理单位应与排水设施建设管理单位间建立新建、改建排水工程的报备机制。
6.2.5 应建立城市排水设施数据库的动态更新机制，更新频率不应小于一年一次。
6.2.6数据反馈更新机制的工作流程如下图所示。

附录A 城市排水设施数据表
标红部分为对《城市排水防涝设施数据采集与维护技术规范》GB/T 51187国家标准数据表的修改或扩展的数据内容
表A.1排水管道数据表
类型
英文字段名
推荐数据类型
中文字段名
备注
基
础
数
据
表
PipeID
C(17)
排水管标识码
唯一编码
SewageSystem_ID
C(20)
所在污水系统

StormSystem_ID
C(20)
所在雨水系统

Pipe_Category

管道类别
1-雨水；2-污水；3-合流；4-其他
In_JuncID
C(17)
起点编码
起点管线点号
S_Deep
D(7,3)
起点管底埋深
单位：米
In_Elev
D(7,3)
起点管底标高
城建标高：m
Out_JuncID
C(17)
终点编码
终点管线点号
E_Deep
D(7,3)
终点管底埋深
单位：米
Out_Elev
D(7,3)
终点管底标高
城建标高：m
Pressure_Type

压力类型
1-重力；2-压力；-3-其他
Invert_Silphon

是否倒虹管
0-否；1-是
ShapeType

断面形式
1-圆形；2-椭圆；3-矩形；4-梯形；5-三角形；6-其他；
Shape_Data1
D(5,3)
断面数据1
断面形式为圆形时填写直径；断面形式为其他形状时填写深度，单位：米
Shape_Data2
D(5,3)
断面数据2
断面形式为明渠、暗渠、矩形时填写宽度；断面形式为梯形时填写底部宽度；断面形式为三角形时填写顶面宽度，断面形式为椭圆时填写最大宽度，单位：米
Shape_Data3
D(5,3)
断面数据3
断面形式为梯形时填写左侧边的坡度，单位：米
Shape_Data4
D(5,3)
断面数据4
断面形式为梯形时填写右侧边的坡度，单位：米
Shape_XYData

断面数据5
X-Y断面，与XY曲线表关联，X代表测点距左侧距离，Y代表测点底部高程，单位：米
Pipe_Len
D(7,3)
管道长度
单位：m
Material
C(20)
管线材质
1-混凝土管；2-钢筋混凝土管；3-陶土管；4- PE（聚乙烯）管；5-HDPE（高密度聚乙烯）管；6-UPVC管；7-铸铁管；8-玻璃钢夹砂管；9-钢管；10-石棉水泥管；11-其他,并注明材质
FlowDir
C(1)
排水方向
流向（“＋”测量起点到下一点；“－”下一点到测量起点）
Road_Name
C(20)
所在道路名称
管道所在道路的名称
DataSource
C(50)
数据来源
1-设计图；2-竣工图；3-现场测绘；4-人工估计；5-其他，表明来源
Record_Date
T
数据获取日期
格式：yyyy-MM-dd，测量/数据生产日期
Report_Dept
C(50)
填报单位
测量/数据生产单位
ReportDate
T
填报日期
格式：yyyy-MM-dd，数据成果最终提交日期
Prj_Name
C(100)
测量项目名称
测量项目名称

扩
展
数
据
表
Ename
C(100)
所属工程名称

Design_Dept
C(50)
设计单位
设计单位名称
Conster _Dept
C(50)
施工单位
施工单位名称
Bulid_Dept
C(50)
建设管理单位
建设管理单位名称
Org_Dept
C(50)
管理单位
权属单位
Build_Date
T
竣工日期
格式：yyyy-MM-dd，
District
C(10)
区划名称
所在行政区划
Wall_Thick
D(3,1)
壁厚
单位：mm
Roughness
D(5,4)
管道糙率
若无数据，则根据材质确定
Survey_WaterDeep
I
管道衬里材质
1-水泥砂浆；2-塑料；3-金属；4-复合材料；5-其他
Liner_Thick
D(3,1)
衬里厚度
单位：毫米
Conn_Type
I
连接方式
1-平口；2-企口；3承插口；4-焊接；5-其他
Constr_Method
I
敷设方式
1-开槽埋管；2-顶管；3-盾构；4-拖拉管；5-其他
Pipe_Slope
D(5,5)
管道坡度
（起点管底标高-终点管底标高）/管道投影长度
Origin_Struc
I
原始结构状态
1-管暗接；2-暗井；3-弯斗；4-倒虹；5-轴线偏移；6-井盖埋设；7-变形；8-变径；9-其他
Status
I
设施状态
1-拟建；2-在建；3-已建；4-待废；5-废弃；6-其他
Remark
C(100)
备注
相关事项说明
表A.2 排水沟渠数据表
类型
英文字段名
推荐数据类型
中文字段名
备注
基
础
数
据
表
ConduitID
C(17)
排水渠标识码
唯一编码
SewageSystem_ID
C(20)
所在污水系统

StormSystem_ID
C(20)
所在雨水系统

Conduit_Style

渠道类型
1-明渠；2-暗渠
Conduit_Category

渠道类别
1-雨水；2-污水；3-合流；4-其他
In_JuncID
C(17)
起点编码
起点管线点号
S_Deep
D(7,3)
起点管线点埋深
单位：米
In_Elev
D(7,3)
起点渠底标高
城建标高：m
Out_JuncID
C(17)
终点编码
终点管线点号
E_Deep
D(7,3)
终点管线点埋深
单位：米
Out_Elev
D(7,3)
终点渠底标高
城建标高：m
ShapeType
I
断面形式
1-圆形；2-椭圆；3-矩形；4-梯形；5-三角形；6-其他；
Shape_Data1
D(5,3)
断面数据1
断面形式为圆形时填写直径；断面形式为其他形状时填写深度，单位：米
Shape_Data2
D(5,3)
断面数据2
断面形式为明渠、暗渠、矩形时填写宽度；断面形式为梯形时填写底部宽度；断面形式为三角形时填写顶面宽度，断面形式为椭圆时填写最大宽度，单位：米
Shape_Data3
D(5,3)
断面数据3
断面形式为梯形时填写左侧边的坡度，单位：米
Shape_Data4
D(5,3)
断面数据4
断面形式为梯形时填写右侧边的坡度，单位：米
Shape_XYData
I
断面数据5
X-Y断面，与XY曲线表关联，X代表测点距左侧距离，Y代表测点底部高程，单位：米
Conduit_Len
D(7,3)
管渠长度
单位：m
Material
C(20)
渠道材质
1-土渠；2-砖砌渠；3-石砌渠；4-混凝土块砌渠；5-钢筋混凝土块砌渠；6-混凝土渠；7-钢筋混凝土渠；8-其他，并注明材质
FlowDir
C(1)
排水方向
流向（“＋”测量起点到下一点；“－”下一点到测量起点）
Road_Name
C(20)
所在道路名称
渠所在（邻近）的道路名称
DataSource
C(50)
数据来源
1-设计图；2-竣工图；3-现场测绘；4-人工估计；5-其他，表明来源
Record_Date
T
数据获取日期
格式：yyyy-MM-dd，测量/数据生产日期
Report_Dept
C(50)
填报单位
测量/数据生产单位
ReportDate
T
填报日期
格式：yyyy-MM-dd，数据成果最终提交日期
Prj_Name
C(100)
测量项目名称
测量项目名称
扩
展
数
据
表
Ename
C(100)
所属工程名称

Design_Dept
C(50)
设计单位
设计单位名称
Conster _Dept
C(50)
施工单位
施工单位名称
Bulid_Dept
C(50)
建设管理单位
建设管理单位名称
Org_Dept
C(50)
管理单位
权属单位
Build_Date
T
竣工日期
格式：yyyy-MM-dd，
District
C(10)
区划名称
所属行政区划
Conn_Type
I
接口方式
1-刚性（素混凝土；带钢细石混凝土）；2-柔性（沥青类，橡胶圈）；3-其他
Conduit_Struct
I
渠道结构
1-平口；2-企口；3-砌砖；4-砌石；5-其他
Roughness
D(5,4)
渠道糙率
若无数据，则根据材质确定
Conduit_Slope
D(5,5)
管道坡度
（起点管底标高-终点管底标高）/渠道投影长度
Origin_Struc
I
原始结构状态
1-暗接；2-暗井；3-弯斗；4-倒虹；5-轴线偏移；6-井盖埋设；7-变形；8-变径；9-其他
Status
I
设施状态
1-拟建；2-在建；3-已建；4-待废；5-废弃；6-其他
Remark
C(100)
备注
相关事项说明

表A.3 城市受纳水体（河道）数据表
类型
英文字段名
推荐数据类型
中文字段名
备注
基
础
数
据
表
RiverSegmentID
C(17)
排水河段标识码
唯一编码
StormSystem_ID
C(20)
所在雨水系统

River_Style
I
河道类型
1-明河；2-暗河
RiverName
C(20)
河流名称
河段所属河流名称
In_JuncID
C(17)
起点桩号编码
起点管线点号
S_Deep
D(7,3)
起点河底深度
单位：米
In_Elev
D(7,3)
起点河底标高
城建标高：m
Out_JuncID
C(17)
终点桩号编码
终点管线点号
E_Deep
D(7,3)
终点河底深度
单位：米
Out_Elev
D(7,3)
终点河底标高
城建标高：m
ShapeType
I
断面形式
1-圆形；2-椭圆；3-矩形；4-梯形；5-三角形；6-其他；
Shape_Data1
D(5,3)
断面数据1
断面形式为圆形时填写直径；断面形式为其他形状时填写深度，单位：米
Shape_Data2
D(5,3)
断面数据2
断面形式为明渠、暗渠、矩形时填写宽度；断面形式为梯形时填写底部宽度；断面形式为三角形时填写顶面宽度，断面形式为椭圆时填写最大宽度，单位：米
Shape_Data3
D(5,3)
断面数据3
断面形式为梯形时填写左侧边的坡度，单位：米
Shape_Data4
D(5,3)
断面数据4
断面形式为梯形时填写右侧边的坡度，单位：米
Shape_XYData
I
断面数据5
X-Y断面，与XY曲线表关联，X代表测点距左侧距离，Y代表测点底部高程，单位：米
Segment_Len
D(8,3)
河段长度
单位：m
Material
C(20)
河道材质
1-土砌河道；2-砖砌河道；3-石砌河道；4-混凝土块砌河道；5-钢筋混凝土块砌河道；6-混凝土河道；7-钢筋混凝土河道；8-其他，并注明材质
Normal_Level
D(6,2)
常水位
本段河道的常水位标高单位：m
Design_Level
D(6,2)
设计水位
本段河道的设计水位标高，单位：米
Warning_Level
D(6,2)
警戒水位
本段河道的警戒水位标高 单位：m
DataSource
C(50)
数据来源
1-设计图；2-竣工图；3-现场测绘；4-人工估计；5-其他，表明来源
Record_Date
T
数据获取日期
格式：yyyy-MM-dd，测量/数据生产日期
Report_Dept
C(50)
填报单位
测量/数据生产单位
ReportDate
T
填报日期
格式：yyyy-MM-dd，数据成果最终提交日期
Prj_Name
C(100)
测量项目名称
测量项目名称
扩
展
数
据
表
Ename
C(100)
所属工程名称

Design_Dept
C(50)
设计单位
设计单位名称
Conster _Dept
C(50)
施工单位
施工单位名称
Bulid_Dept
C(50)
建设管理单位
建设管理单位名称
Org_Dept
C(50)
管理单位
权属单位
Build_Date
T
竣工日期
格式：yyyy-MM-dd，
District
C(10)
区划名称
所属行政区划
Status
I
设施状态
1-拟建；2-在建；3-已建；4-待废；5-废弃；6-其他
Remark
C(100)
备注
相关事项说明

表A.4 城市受纳水体（湖泊）数据表
类型
英文字段名
推荐数据类型
中文字段名
备注
扩展数据表
LakeID
C(17)
内部湖泊标识码
唯一编码
LakeName
C(20)
湖泊名称
内部湖泊及水塘的名称
Lake_Category

类型

Volume
D(10,0)
调蓄容积
调蓄设施的容积，单位：立方米
Area
D(10,0)
水面面积
常水位对应的水面面积，单位：平方米
Normal_Level
D(6,2)
常水位
水体的常水位，单位：米
Warning_Level
D(6,2)
警戒水位
水体的警戒水位，单位：米
DataSource
C(50)
数据来源
1-设计图；2-竣工图；3-现场测绘；4-人工估计；5-其他，并注明来源
Record_Date
T
数据获取日期
格式：yyyy-MM-dd，数据来源的具体日期
Report_Dept
C(30)

ReportDate
T

yyyy-MM-dd
Prj_Name
C(100)
测量项目名称
测量项目名称
Remark
C(100)

相关事项说明

表A.5 检查井数据表
类型
英文字段名
推荐数据类型
中文字段名
备注
基础数据表
ManholeID
C(17)
检查井标识吗
唯一编码
SewageSystem_ID
C(20)
所在污水系统

StormSystem_ID
C(20)
所在雨水系统

Manhole_Category
I
检查井类别
1-雨水井；2-污水井；3-合流井；4-其他
X-Coor
D(11,3)
坐标X
X坐标
Y-Coor
D(11,3)
坐标Y
Y坐标
Manhole_Type
C(10)
检查井类型
1-排水井；2-接户井；3-闸阀井；4-溢流井；5-倒虹井；6-透气井；7-压力井；8-检测井；9-拍门井；10-截流井；11-水封井；12-跌水井；13-其他，并注明类型
Manhole _Style
C(10)
检查井形式
1-暗井；2-侧立型Ⅱ；3-平面型I；4-平面型Ⅲ；5-其他，并注明形式
Manhole_SluiceStyle
C(10)
检查井流槽形式
1-一通；2-二通直；3-二通转；4-三通；5-四通；6-五通；7-五通以上
Surface_Elev

地面高程
地面高程
Depth

检查井井深
检查井深度，单位：m
WellNECK
D(6,3)
井脖高度
井脖高度，单位：m
Cov_Material

检查井盖材质
1-铸铁；2-钢；3-砼；4-塑料；5-玻璃钢；6-大理石
Cov_Shape

井盖形状
1-圆形；2-矩形；3-三角形；4-其他
Cov_Dimen1

井盖尺寸1
井盖为圆形时填写直径，井盖为三角形时填写边长1；井盖为矩形时填写长边。单位：米
Cov_Dimen2

井盖尺寸2
井盖为三角形时填写边长2；井盖为矩形时填写短边。单位：米
Cov_Dimen3

井盖尺寸3
井盖为三角形时填写边长3。单位：米
Road_Name
C(20)
所在道路名称
设施所在道路名称
DataSource

数据来源
1-设计图；2-竣工图；3-现场测绘；4-人工估计；5-其他，表明来源
Record_Date

数据获取日期
格式：yyyy-MM-dd，测量/数据生产日期
Report_Dept
C(30)
填报单位
测量/数据生产单位
ReportDate
T
填报日期
格式：yyyy-MM-dd，数据成果最终提交日期
Prj_Name
C(100)
测量项目名称
测量项目名称

扩
展
数
据
表
Ename
C(100)
所属工程名称

Design_Dept
C(50)
设计单位
设计单位名称
Conster _Dept
C(50)
施工单位
施工单位名称
Bulid_Dept
C(50)
建设管理单位
建设管理单位名称
Org_Dept
C(50)
管理单位
权属单位
Build_Date
T
竣工日期
格式：yyyy-MM-dd，
District
C(10)
区划名称
所属行政区划
Addi_Fac

附属物描述
对井内的梯子、压力盖板等附属物进行描述
Cov_Thickness

井盖厚度
井盖的厚度，单位：米
Chamber_Type
C(20)
井室类型
井室的类型说明
Chamber_Length

井室长度
将WellBase（井尺寸）进行拆分；如果检查井是圆井时填直径；单位：m
Chamber_Width

井室宽度
将WellBase（井尺寸）进行拆分单位：m
Chamber_Hight

井室高度
将WellBase（井尺寸）进行拆分单位：m
Survey_WaterDeep

测绘时水深
现场测绘时，检查井水深；单位：m
Survey_SediDeep

测绘时泥深
现场测绘时，检查井底部淤积物深度；单位：m
Survey_Date

测绘日期
格式：yyyy-MM-dd，现场测绘的具体日期
Bottom_Style

井底形式
1-平底；2-流槽；3-落底；4-其他
Junc_Class

检查井等级
1-主井（主管上的井）；2-附井（接户井；过度井）；3-其他
Status

设施状态
1-拟建；2-在建；3-已建；4-待废；5-废弃；6-其他
Remark
C(255)
备注
相关事项说明

表A.6 雨水口数据表
类型
英文字段名
推荐数据类型
中文字段名
备注
基
础
数
据
表
CombID
C(17)
雨水口标识吗
唯一编码
SewageSystem_ID
C(20)
所在污水系统

StormSystem_ID
C(20)
所在雨水系统

Comb_Category
I
雨水口类别
1-雨水；2-污水；3-合流；4-其他
X-Coor
D(11,3)
坐标X
X坐标
Y-Coor
D(11,3)
坐标Y
Y坐标
CombType
C(10)
雨水口形式
1-平篦式；2-立篦式；3-联合式；4-偏沟式；5-道牙；6-其他，并注明形式
CombShape
I
雨水口形状
1-矩形；2-圆形；3-其他，并注明雨水口形状
CombShape_Data1
D(5,3)
雨水口尺寸1
雨水口形状为矩形时填写长度，雨水口形状为圆形时填写直径，单位：米
CombShape_Data2
D(5,3)
雨水口尺寸2
雨水口形状为矩形时填写宽度，单位：米
Surface_Elev
D(7,3)
雨水口地表高程
雨水口所处位置的地面高程，单位：米
Max-Deep
D(6,3)
雨水口最大深度
雨水口的最大深度，单位：米
Gra_Material
C(20)
雨水篦材质
材质名称
Anti_Trash
I
是否装备垃圾拦截装置
0-否；1-是
Road_Name
C(20)
所在道路名称
设施所在道路名称
DataSource
C(50)
数据来源
1-设计图；2-竣工图；3-现场测绘；4-人工估计；5-其他，表明来源
Record_Date

数据获取日期
格式：yyyy-MM-dd，测量/数据生产日期
Report_Dept
C(30)
填报单位
测量/数据生产单位
ReportDate
T
填报日期
格式：yyyy-MM-dd，数据成果最终提交日期
Prj_Name
C(100)
