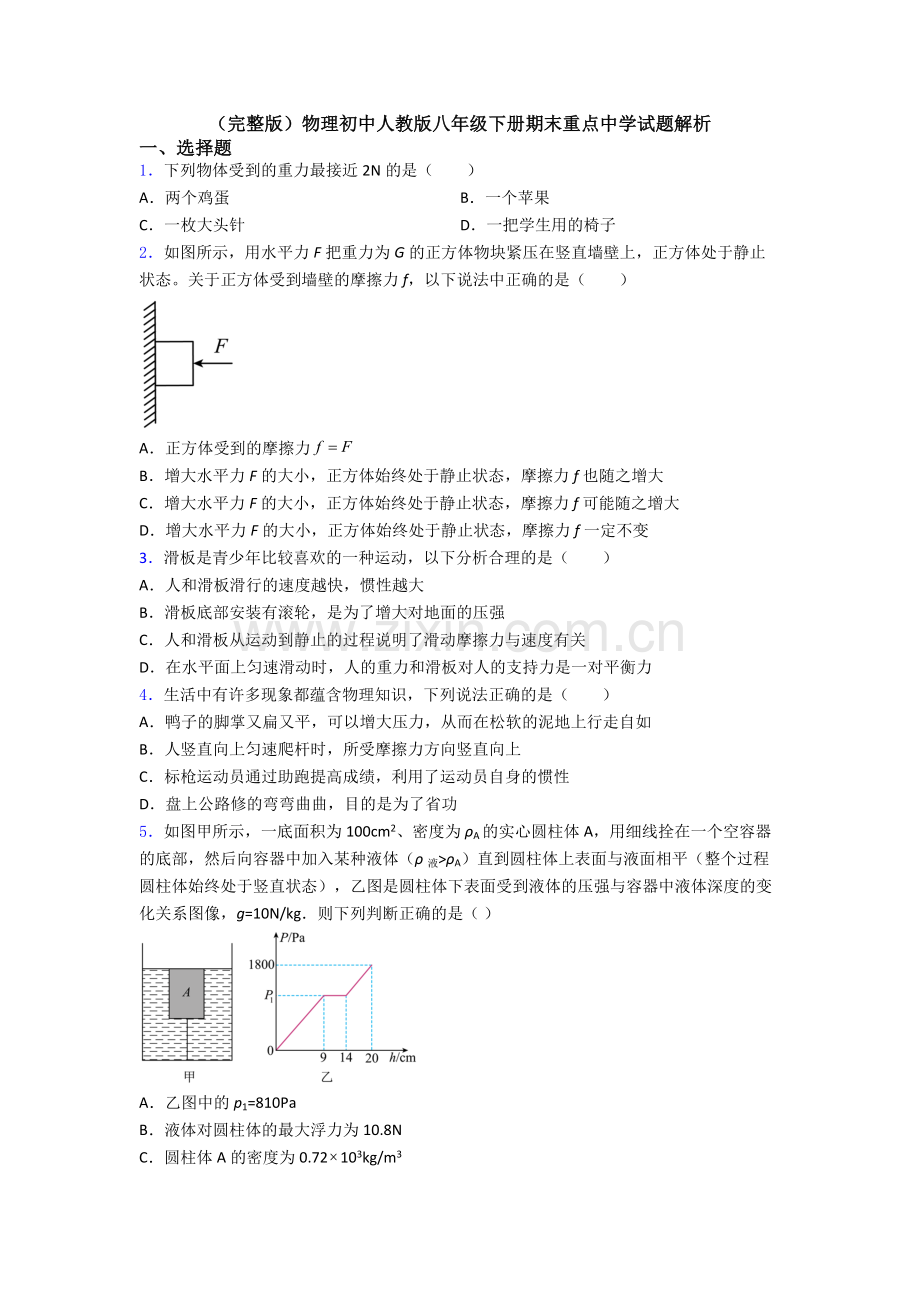

（完整版）物理初中人教版八年级下册期末重点中学试题解析
一、选择题
1．下列物体受到的重力最接近2N的是（　　）
A．两个鸡蛋 B．一个苹果
C．一枚大头针 D．一把学生用的椅子
2．如图所示，用水平力F把重力为G的正方体物块紧压在竖直墙壁上，正方体处于静止状态。关于正方体受到墙壁的摩擦力f，以下说法中正确的是（　　）

A．正方体受到的摩擦力
B．增大水平力F的大小，正方体始终处于静止状态，摩擦力f也随之增大
C．增大水平力F的大小，正方体始终处于静止状态，摩擦力f可能随之增大
D．增大水平力F的大小，正方体始终处于静止状态，摩擦力f一定不变
3．滑板是青少年比较喜欢的一种运动，以下分析合理的是（　　）
A．人和滑板滑行的速度越快，惯性越大
B．滑板底部安装有滚轮，是为了增大对地面的压强
C．人和滑板从运动到静止的过程说明了滑动摩擦力与速度有关
D．在水平面上匀速滑动时，人的重力和滑板对人的支持力是一对平衡力
4．生活中有许多现象都蕴含物理知识，下列说法正确的是（　　）
A．鸭子的脚掌又扁又平，可以增大压力，从而在松软的泥地上行走自如
B．人竖直向上匀速爬杆时，所受摩擦力方向竖直向上
C．标枪运动员通过助跑提高成绩，利用了运动员自身的惯性
D．盘上公路修的弯弯曲曲，目的是为了省功
5．如图甲所示，一底面积为100cm2、密度为ρA的实心圆柱体A，用细线拴在一个空容器的底部，然后向容器中加入某种液体（ρ液>ρA）直到圆柱体上表面与液面相平（整个过程圆柱体始终处于竖直状态），乙图是圆柱体下表面受到液体的压强与容器中液体深度的变化关系图像，g=10N/kg．则下列判断正确的是（ ）

A．乙图中的p1=810Pa
B．液体对圆柱体的最大浮力为10.8N
C．圆柱体A的密度为0.72103kg/m3
D．细线对圆柱体的最大拉力为18N
6．如图所示，有轻质木板（质量可忽略不计）长为 L，右端放一重为 G 的物块，并用一竖直向上的力 F 拉着，左端可绕 O 点转动。当物块向左做匀速滑动时，木板始终在水平位置保持静止。则拉力 F 与物块运动时间 t 的关系图像是（　　）

A． B． C． D．
7．如图所示，放在同一水平桌面上的甲、乙两个相同的容器盛有不同的液体，现将两个完全相同的物块分别放入两容器中，当两物块静止时所处的位置如图，此时两容器中液面恰好相平。下列说法正确的是（　　）
①甲容器中液体对容器底部的压强较大
②甲、乙两容器底部受到液体的压力相等
③甲、乙两容器中物块排开液体的重力相等
④乙容器中液体对容器底部的压力较大

A．①③ B．②④ C．③④ D．①②
8．如图甲所示，小球从某高度处由静止下落到竖直放置的轻弹簧上并压缩弹簧.从小球刚接触弹簧到将弹簧压缩到最短的过程中，得到小球的速度和弹簧被压缩的长度△L之间的关系图像，如图乙所示，其中b为曲线最高点.不计空气阻力，弹簧在整个过程中始终发生弹性形变，则小球（ ）

A．在a处弹簧的弹力最大
B．在b处弹簧的弹性势能最大
C．从a到c过程中，小球的速度逐渐减小
D．在b处小球受到的弹力与它所受的重力满足二力平衡的条件
二、填空题
9．如图所示，为“云南山泉”瓶装矿泉水，我们在挤压瓶子时，矿泉水瓶形状发生了变化，说明力能使物体 _____；瓶盖侧面刻有条纹是为了 _____摩擦。用力推瓶的下部，瓶子会沿地面滑动，而推瓶子的上部，则瓶子可能会翻倒，这说明 _____。

10．汽车的轮胎刻有凹凸不平的花纹，目的是 ______轮胎与地面的摩擦；雨天行车时须减速慢行，因为积水的路面会 ______轮胎与地面之间的摩擦，容易造成交通事故（两空均选填“增大”或“减小”）。在高速公路上行车两车间必须保持一定的距离，且驾乘车辆的人员都必须系好安全带，这都是为了防止刹车时 ______给人带来危害。
11．生活中有很多增大或减小压强的应用，它们让我们的生活变得更加精彩：
（1）书包用宽的背带，是为了在压力一定时，通过______受力面积来减小压强；
（2）汽车窗户边放置有在紧急情况下使用的逃生安全锤，一端设计成锥形的，这样做的目的是通过______受力面积的方法，来______压强，从而破坏玻璃窗逃生。（以上三空均填“增大”或“减小”）
12．司机开车上坡前，往往加大油门，以提高车速，这是为了增大汽车的______能。清扫路面垃圾的清洁车，能通过吸尘器将路面上的垃圾吸入车内容器中，清洁车沿街道匀速行驶，在清扫垃圾过程中，车的动能将______（选填“变大”、“变小”或“保持不变”）。
13．在水平面上有一质量为2kg的方物块。用3N的水平拉力向右拉，方物块静止不动，此时它所受的摩擦力为___________ N；拉力增大至5N时方物块做匀速直线运动；若拉力增大至8N时方物块所受的摩擦力为 ___________ N，与水平面对方物块的支持力相平衡的力是___________力。
14．如图所示，农村炉灶里的烟之所以顺着烟囱排到屋外，其原因之一是风吹过烟囱顶端，使那儿空气的流速______（选填“变大”、“变小”或“不变”，以下同），压强______，所以烟就顺着烟囱排到屋外。

15．如图所示，小明正在做俯卧撑，我们把他的身体看作是一个______（选填“省力”“费力”或“等臂”）杠杆，若O为支点，A为重心，他的体重为550N，地面对手的支持力F的力臂是______m，力F的大小为______N。

16．质量为50kg的箱子，小明用80N的水平推力刚好使它沿粗糙水平面以1m/s的速度匀速直线移动了10m。则这个过程中推力所做的功是______J，功率是______W，地面对箱子的支持力大小为______N，小明改用100N的力水平推这个箱子时，地面对箱子的摩擦力大小为______N。（g=10N/kg）
三、解答题
17．小明用20N的压力把重0.05N的图钉按在墙上，如图所示，请在答题纸相应位置画出图钉对墙的压力的示意图。

18．如图所示，支点为O的杠杆在力F1和F2的作用下处于静止状态，请作出力F1的力臂L1和力臂L2的力F2。

19．如图所示工人用滑轮组省力将货物提至高处，请在图中画出绕线方式。

20．某兴趣小组利用常见的物品来完成“探究重力的大小跟质量的关系”实验，实验数据记录如下表：
物体
文具盒
物理书
保温杯
质量m/kg
0.22
0.37
0.50
重力G/N
2.1

4.9

（1）实验中，需要的测量工具是______和______；
（2）测量物理书重时，示数如图所示，则物理书重______N；
（3）把表格中的数据在坐标系中描点、作图______；
（4）观察图像，能够得到的结论是：__________。
21．在“探究二力平衡条件”的实验中，小明选择了如图的装置，把小卡片两端的细线绕过滑轮，并挂上钩码。

（1）实验中选择小卡片的目的是______（填“考虑”、“不考虑”）小卡片的重力；探究两个力大小关系时，应该观察细线两端所挂钩码的个数。
（2）为了探究两个平衡力是否在同一条直线上，进行如下操作：______（填“挤压”、“翻转”或“旋转”）小卡片，松手后观察小卡片是否平衡。
（3）为了探究两个平衡力是否作用在同一物体上，进行如下操作：先______，然后观察小卡片是否平衡。
（4）小明利用弹簧测力计代替图中的钩码进行了探究，发现两个力的大小还有较小的差距。你认为形成差距的原因是______。
二
22．生活经验告诉我们：①自行车在烈日暴晒下，车胎容易发生爆炸。②压缩一段封闭在注射器内的空气，发现越压缩需要的推力越大。
（1）一定质量的气体产生的压强与哪些因素有关？根据生活经验提出以下猜想：猜想一：一定质量的气体产生的压强可能与气体的温度有关；
猜想二：一定质量的气体产生的压强可能与气体的体积有关；
（2）为验证猜想一，进行如下操作：
步骤一，取一根长约为1米一端封闭的细玻璃管，在室温（20℃）下用水银封闭一端空气柱，将玻璃管竖直固定，并在玻璃管上标出水银柱下表面的位置如图所示；
步骤二，将空气柱浸入50℃的水中，待水银柱不再上升时，缓慢地向玻璃管内注入水银直到水银柱的下表面到达 ______为止，目的是为了控制 ______相同；
步骤三，将空气柱浸入80℃的水中，重复实验；
①实验中用 ______反映气体压强的大小，下列实验中与本实验研究方法不同的是______；
A．探究平面镜成像时像与物的大小关系
B．探究阻力对物体运动的影响
C．探究压力作用效果与哪些因素有关
②实验过程发现，水的温度越高，上方水银柱的长度越长
由此可以得到的结论是：一定质量的气体，在其他条件相同时，温度越高，气体产生的压强越 ______；
（3）为验证猜想二，进行如下操作：
取一根长约为1米一端封闭的细玻璃管，在室温（20℃）下用水银封闭一段空气柱。将玻璃管竖直固定，要使空气柱不断变短，需要不断向玻璃管内注入水银，说明猜想二是 ______选填（“正确”或“错误”）；
（4）天气炎热的夏天，自行车车胎容易因为轮胎内气压过大而爆胎，请说出一种防止爆胎的方法 ______。

二
23．在学习浮力部分知识时聋萱想要探究“浮力的大小和哪些因素有关”，操作步骤如图 a、b、c、d、e、f所示∶

实验步骤
b
c
d
e
f
测力计示数/N
2.4
2.3
2.2
2.2
2.0
（1）在实验步骤b中物体所受的浮力为______N.
（2）分析实验步骤a、b、c、d，浸在水中的物体所受的浮力与 ______有关；分析______三个实验步骤，浸没在水中的物体所受的浮力与深度______（选填 “有关”或“无关”）。
（3）萱萱用表格中的数据算出了步骤f中液体的密度是______kg/m3。
（4）同组的小鲁同学想用电子秤来测量矿石的密度，实验步骤如下：

①电子秤放在水平桌面上，装有适量水的烧杯放在电子秤上，电子秤示数如图A所示；
②把被测矿石用细线拴好，缓慢放入装有水的烧杯中，矿石未触碰到烧杯底部，电子秤的示数如图B所示，
③然后缓慢放下矿石，让被测矿石沉入烧杯底部，如图C所示。
根据实验步骤中的数据，可测出被测矿石的质量是______g，被测到矿石的密度是______kg/m3

（5）小鲁同学想到还可以利用这一矿石测量未知液体的密度，她进行了如下操作∶
①在圆柱形容器中装适量的这一液体， 将另一平底烧杯放入圆柱形容器的液体中，烧杯静止时容器中液体的深度H1=0.13m，如图甲所示；
②将刚才实验中的矿石擦干水放入烧杯中，此时烧杯静止时露出液面的高度h1=0. 04m，容器中液体的深度H2=0.18m，如图乙所示；
③将矿石拴在烧杯底部，烧杯静止时露出液面的高度为h2=0. 07m，如图丙所示，已知圆柱形容器底部面积为烧杯底面积的2倍。则这一液体的密度为______kg/m3。
24．如图所示，在“研究物体动能与哪些因素有关”的实验中，将A、B、C三小球先后从同一装置的hA、hB、hC高处滚下（mA＝mB＜mC，hA＝hC＞hB）推动纸盒运动一段距离后静止；
（1）要研究动能与质量的关系，我们要选择______两图来进行比较；实验结论是______；
（2）要研究动能与速度的关系，我们应该选择______两图来进行实验；实验结论是______；
（3）观察纸盒被撞击后移动距离的长短，是为了判断______；若水平面绝对光滑，本实验将______（选填“能”或“不能”）达到探究目的；
（4）从图中可以看出，A、B、C三个小球刚到达水平面时，______球的动能最大。

25．如图，小明利用身边的物品来探究杠杆的平衡条件，他所选择的器材有：铅笔、橡皮若干（每块橡皮质量为10g）、细线、刻度尺等。

（1）他将细线大致系在铅笔的中部位置，铅笔静止后如图甲所示，若想调节铅笔水平平衡，她应将细线向_____（选填“左”或“右”）移动．实验前调节铅笔水平平衡可以消除铅笔重力对实验的影响，在实验测量时保持铅笔水平平衡还有一个好处是：______；
（2）调节杠杆水平平衡后，他用细线绑定数量不等的橡皮挂在杠杆支点两侧，如图乙所示，做了几次实验后将数据记录在下表，则表中漏填的数据为_____N，同桌的小亮按现有方案得出如下结论：“动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离”，这个结论与杠杆平衡条件______（选填“相符”或“不相符”），为了进一步完善实验，得出普遍规律，接下来的做法应该是______（填序号）。
A．改变力的大小 B．改变力的方向 C．改变力的作用点
次数
动力F1/N
动力臂L1/m
阻力F2/N
阻力臂L2/m
1
0.1
0.02
0.2
0.01
2
0.1
0.04

0.02
3
0.2
0.04
0.1
0.08
（3）若在实验过程中，铅笔水平平衡后（如图乙），小明不小心将前端细长的铅笔芯弄断了（如图丙），她立刻将铅笔稳住，并将铅笔芯放到右端细线处固定（如图丁），则松手后铅笔_______。
A．左端下沉　　 B．右端下沉　　 C．仍然水平平衡
26．炎热的夏天，某些城市的街道上有雾炮车在向空中喷水，它比普通洒水车的降温、净化空气的效果更好；（g取10N/kg）（雾炮车的参数如表所示）
雾炮车的部分参数
空载时质量
6000千克
最大装水质量
10000千克
满载时轮胎与地面的总接触面积
0.4米2
已知某古桥的桥面能承受的最大压强为6×105帕，通过计算判断该雾炮车能否满载通过？
27．把一个重为5.4N、密度为0.9的实心物体放入足够深的水中。已知水的密度，g取10N/kg。当物体静止时，求：
（1）物体所受的浮力；
（2）物体排开的水的体积。
28．小明利用如图所示的滑轮组把重480N的物体提高5m，已知滑轮组的机械效率是80%（不计绳重和摩擦），求：
（1）小明做的有用功、总功；
（2）动滑轮的重力；
（3）用此滑轮组吊起600N的物体，滑轮组的机械效率。

【参考答案】
一、选择题
1．B
解析：B
【详解】
由G＝mg得，物体的质量为

A．两个鸡蛋的质量在100g左右，故A不符合题意；
B．一个苹果的质量在200g左右，故B符合题意；
C．一枚大头针的质量在
100mg＝0.1g
左右，故C不符合题意；
D．一把椅子的质量在5kg左右；故D不符合题意。
故选B。
2．D
解析：D
【详解】
A．从图中可以看到，正方体物块处于静止状态，即平衡状态，合力为零；可对物块进行受力分析，水平方向上受到向左的推力F和墙壁对它向右的支持力N，是一对平衡力，即；而竖直方向上受到的重力G和静摩擦力f，是一对平衡力，即，摩擦力的方向竖直向上；故A错误；
BCD．由A解析可知，，增大水平力F的大小，物块的重力G大小还是不变，正方体始终处于静止状态，竖直方向上处于平衡状态，竖直方向上还是受到重力、摩擦力的作用，摩擦力的大小还是等于重力的大小，则摩擦力f一定不变，故B、C错误，D正确。
故选D。
3．D
解析：D
【详解】
A．人和滑板滑行的速度越快，则动能越大，而速度的大小不会影响物体的惯性，故A不符合题意；
B．滑板底部装有滚轮，是为了将滑动摩擦变为滚动摩擦，从而减小地面对滑板的摩擦力，故B不符合题意；
C．人和滑板从运动到静止，是由于受到地面阻力的作用，说明力能改变物体的运动状态，故C不符合题意；
D．在水平面上匀速滑动时，人受到的重力和滑板对人的支持力大小相等，方向相反，同时作用在人的身上，是一对平衡力，故D符合题意。
故选D。
4．B
解析：B
【详解】
A．鸭子的脚掌又扁又平，是通过增大受力面积来减小对地面的压强，实现在松软的烂泥地上行走自如，故A错误；
B．人受到的重力竖直向下，在竖直向上匀速爬行时摩擦力与重力平衡，所以受摩擦力方向竖直向上，故B正确；
C．标枪运动员通过助跑提高成绩，标枪投掷出去后能继续飞行，是利用了标枪的惯性，要继续保持原来的运动状态的缘故，而不是利用运动员自身的惯性，故C错误；
D．盘山公路本质上就是一个斜面，修成弯弯曲曲，其实就是通过增大长度达到省力的目的，故D错误。
故选B。
5．C
解析：C
【详解】
A．根据图象可知，木块刚刚漂浮时，木块浸入水中的深度为L1=9cm；由于从9cm到14cm，木块一直处于漂浮，浸入水中的深度不变；当水面的高度为14cm时细线刚好张紧，线的拉力为零；直到木块上表面与液面相平，此时水面的高度为20cm；所以木块的高度
L=9cm+(20cm-14cm)=15cm=0.15m
当水面的高度是20cm时，圆柱体下表面受到液体的压强是1800Pa，液体的密度
=1.2×103kg/m3
水中的深度为L1=9cm，圆柱体下表面受到液体的压强
p1=ρ液gh=1.2×103kg/m3×10N/kg×0.09m=1080Pa
故A错误；
B．圆柱体的体积
V木=S木L=100×10-4m2×0.15m=1.5×10-3m3
液体对圆柱体的最大浮力为
F浮=ρ液gV排=ρ液g V木=1.2×103kg/m3×10N/kg×1.5×10-3m3=18N
故B错误；
C．根据图象可知，木块刚刚漂浮时，木块浸入水中的深度为L1=9cm；圆柱体下表面受到液体的压力
F下=p1S=1080Pa×100×10-4m2=10.8N
根据浮力产生的原因得
F'浮= F下=10.8N
由漂浮条件可知，圆柱体的重力
G= F'浮=10.8N
圆柱体的密度
0.72103kg/m3
故C正确；
D．细线对圆柱体的最大拉力为
F拉= F浮- G=18N-10.8N=7.2N
故D错误。
故选C。
6．B
解析：B
【详解】
如图

动力臂为OA=L，杠杆受到物体的压力（阻力）F′=G，阻力臂为OB，故
OB=OA-vt=L-vt
根据杠杆的平衡条件，可得
F×OA=F′×OB=G×（OA-vt）
即
F×L=G×（L-vt）
解得

由此可知，当t=0时，F=G；当t增大时，F减小。故B符合题意。故选B。
7．C
解析：C
【详解】
①②④由图可知，物块在甲容器悬浮，则
ρ甲＝ρ物
物块在乙容器的漂浮，则
ρ乙＞ρ物
故两种液体的密度关系为
ρ甲＜ρ乙
两容器液面等高，根据p＝ρgh可知，两种液体对容器底压强关系为
p甲＜p乙
容器的底面积相同，根据F＝pS可知，乙容器中液体对容器底部的压力较大，故①②错误，④正确；
③两个相同的物块，在甲容器的物块悬浮，在乙容器的物块漂浮，则两个相同的物块受到的浮力关系为
F甲＝F乙＝G
根据阿基米德原理可知
G甲排＝G乙排
故③正确；
故选：C。
8．D
解析：D
【详解】
A．在a处弹簧形变量为零，因此没有弹力；
B．弹簧的弹性形变量越大，弹性势能就越大，c位置时形变量最大，因此c点的弹性势能最大；
C．由图像乙可知从a到c过程中，小球的速度先变大后减小；
D．小球从a到b的过程中，受竖直向上的弹簧的弹力，竖直向下的重力，重力大于弹力，合力向下，小球速度越来越大．随弹簧压缩量的增大，弹力越来越大，当小球到达b点时，弹力与重力相等，两力是一对平衡力，合力为零．
二、填空题
9．发生形变 增大 力的作用效果与作用点有关
【详解】
[1]挤压瓶子时，瓶子在力的作用下形状发生了改变，说明力能使物体发生形变。
[2]瓶盖侧面刻有条纹是为了增大接触面的粗糙程度从而增大摩擦。
[3]由题意可知，力作用在瓶子的不同位置，产生的作用效果不同，说明力的作用效果与作用点有关。
10．增大 减小 惯性
【详解】
[1]汽车的轮胎刻有凹凸不平的花纹，目的是在压力一定时，通过增大接触面的粗糙程度来增大轮胎与地面的摩擦。
[2]雨天行车时，因为积水的路面接触面的粗糙程度减小，从而导致轮胎与地面的摩擦力减小，容易造成交通事故，所以须减速慢行。
[3]如遇紧急情况刹车时，汽车由于具有惯性仍要保持原来的运动状态，继续向前运动，加之车轮与路面间摩擦力较小，车辆难以控制，很容易造成交通事故，所以，在高速公路上行车两车间必须保持一定的距离，且驾乘车辆的人员都必须系好安全带。
11．增大 减小 增大
【详解】
（1）[1]书包用宽的背带，增大了受力面积，在压力一定时，根据可知，可以减小压强。
（2）[2][3]逃生安全锤有一端设计成锥形，锥形的一端面积小，这是在压力一定时，根据可知，通过减小受力面积来增大压强，从而破坏玻璃窗逃生。
12．动 变大
【详解】
[1]开车上坡，车的质量不变，如果提高车速，则车的动能会增大。
[2]因清洁车沿街道匀速行驶，车的速度不变，在清扫垃圾过程中，车的质量增加，所以车的动能将变大。
13．5 方物块的重力
【详解】
[1]用3N的水平拉力向右拉，长方体静止不动，此时拉力跟摩擦力是一对平衡力，大小相等，所以它受到的摩擦力为3N。
[2]由于拉力增大至5N时方物块做匀速直线运动，说明此时拉力跟摩擦力也是一对平衡力，大小相等，即它受到的滑动摩擦力为5N。当拉力增大至8N时，由于方物块对桌面的压力和接触面的粗糙程度都没有变，所以摩擦力不变，仍为5N。
[3]方物块在竖直方向只受到重力和支持力的作用，且二力平衡。
14．变大 变小
【详解】
[1][2]风吹过烟囱顶端，使那儿空气的流速大，压强小，而烟囱底部的空气流速小，压强大，这样在烟囱的上下部形成一个向上的压强差，所以烟就顺着烟囱排到屋外。
15．省力 1.5 330
【详解】
[1][2]由图可知，O为支点，地面对手的支持力的力臂为动力臂，长度为
l=0.6m+0.9m=1.5m
阻力臂为lG=0.9m，动力臂大于阻力臂
解析：省力 1.5 330
【详解】
[1][2]由图可知，O为支点，地面对手的支持力的力臂为动力臂，长度为
l=0.6m+0.9m=1.5m
阻力臂为lG=0.9m，动力臂大于阻力臂，所以他的身体可看作是一个省力杠杆。
[3]由杠杆平衡条件可得Fl=GlG，即
F×1.5m=550N×0.9m
解得
F=330N
16．80 500 80
【详解】
[1]推力做的功为
W=Fs=80N×10m=800J
[2]推力做功的功率为
[3]箱子在水平地面上做匀速直线运动，处于平衡状态，在竖直方向上，
解析：80 500 80
【详解】
[1]推力做的功为
W=Fs=80N×10m=800J
[2]推力做功的功率为

[3]箱子在水平地面上做匀速直线运动，处于平衡状态，在竖直方向上，箱子重力与地面对箱子的支持力是一对平衡力，二者大小相等，故地面对箱子的支持力大小为
F支=G=mg=50kg×10N/kg=500N
[4]摩擦力的大小取决于两个接触面的粗糙程度与接触面间的压力，与受到的推力无关。故推力变100N后，箱子受到的摩擦力依然为80N。
三、解答题
17．【详解】
压力的作用点在图钉与墙面的接触点，方向垂直于墙面水平向右，标出力的方向箭头，力的符号和大小，如图所示：
解析：
【详解】
压力的作用点在图钉与墙面的接触点，方向垂直于墙面水平向右，标出力的方向箭头，力的符号和大小，如图所示：

18．【详解】
杠杆中，力臂是过支点与力的作用线的垂线，力F1的力臂L1和力臂L2的力F2如图所示：
解析：
【详解】
杠杆中，力臂是过支点与力的作用线的垂线，力F1的力臂L1和力臂L2的力F2如图所示：

19．【详解】
由工人站在地上可知拉力方向向下，绳子先系在定滑轮的固定挂钩上，然后再绕过下面的动滑轮再向上绕到定滑轮上，依次反复，如图所示：
解析：
【详解】
由工人站在地上可知拉力方向向下，绳子先系在定滑轮的固定挂钩上，然后再绕过下面的动滑轮再向上绕到定滑轮上，依次反复，如图所示：

20．弹簧测力计 托盘天平 3.6 物体所受的重力跟它的质量成正比
【详解】
（1）[1][2]探究重力的大小跟质量的关系，需要知道重力的大小，质量的大小，测量重力用弹簧
解析：弹簧测力计 托盘天平 3.6 物体所受的重力跟它的质量成正比
【详解】
（1）[1][2]探究重力的大小跟质量的关系，需要知道重力的大小，质量的大小，测量重力用弹簧测力计，测量质量用托盘天平，所以实验中，需要的测量工具是弹簧测力计和托盘天平。
（2）[3]观察图中的弹簧测力计可知，量程是0~5N，分度值是0.2N，指针指在3刻度往下第三个刻度，它的读数是3.6N。
（3）[4]从表格中的数据可以看到，文具盒质量是0.22kg，重力是2.1N，物理书质量是0.37kg，重力是3.6N，保温杯质量是0.50kg，重力是4.9N，把这三个数据在坐标系中描点、作图，可得到下图。

（4）[5]观察图像，这是一条过原点的直线，物体的重力与质量的比值是一个固定值，可知物体所受的重力跟它的质量成正比。
21．不考虑 旋转 剪开小卡片 见解析
【详解】
（1）[1]小卡片的质量很小，可以忽略不计，实验中选择小卡片的目的是不考虑小卡片的重力。
（2）[2]为了探究两个平衡力是否在同
解析：不考虑 旋转 剪开小卡片 见解析
【详解】
（1）[1]小卡片的质量很小，可以忽略不计，实验中选择小卡片的目的是不考虑小卡片的重力。
（2）[2]为了探究两个平衡力是否在同一条直线上，应该旋转小卡片，使作用在卡片上的两个力作用不在同一直线上。
（3）[3]为了探究两个平衡力是否作用在同一物体上，应将卡片对半剪开，使左右两边的两个力分别作用两个相同的卡片上，然后观察小卡片是否平衡。
（4）[4]实验中，两滑轮与绳子间的摩擦可能不相等，或测力计未调零，或测力计的读数误差影响实验结果。
二
22．标记处 气体体积 水银柱的长度 A 大 正确 适当放出部分气体
【详解】
（2）[1][2]步骤二，将空气柱浸入的水中，待水银柱不再上升时，缓慢地向玻璃管
解析：标记处 气体体积 水银柱的长度 A 大 正确 适当放出部分气体
【详解】
（2）[1][2]步骤二，将空气柱浸入的水中，待水银柱不再上升时，缓慢地向玻璃管内注入水银直到水银柱的下表面到达标记处为止，目的是为了控制气体体积相同。
①[3][4]步骤三，将空气柱浸入的水中，用水银柱的长度反映气体压强的大小，运用了转换法。
A．探究平面镜成像时像与物的大小关系，用到等效替代法，故A符合题意；
BC．探究阻力对物体运动的影响和探究压力作用效果与哪些因素有关实验中都运用了转换法，故与本实验研究方法相同的是BC，故BC不符合题意。
②[5]实验过程发现，水的温度越高，上方水银柱的长度越长，水银柱的压强越大，由此可以得到的结论是：一定质量的气体，在其他条件相同时，温度越高，气体产生的压强越大。
（3）[6]为验证猜想二，进行如下操作：取一根长约为1米一端封闭的细玻璃管，在室温（20℃）下用水银封闭一段空气柱。将玻璃管竖直固定，要使空气柱不断变短，需要不断向玻璃管内注入水银，说明一定质量的气体产生的压强与气体的体积有关，故猜想二是正确的。
（4）[7]天气炎热的夏天，自行车车胎容易因为轮胎内气压过大而爆胎，防止爆胎的方法是适当放出一些气体（或泼水降温）。
二
23．3 排开液体的体积 ade 无关 1.4103 300 2. 5103 1.5103
【详解】
[1]弹簧测力计的分度值为0.1N，由指针位置可知，
解析：3 排开液体的体积 ade 无关 1.4103 300 2. 5103 1.5103
【详解】
[1]弹簧测力计的分度值为0.1N，由指针位置可知，A步骤所示弹簧测力计的示数为2.7N，由表格数据可知，在实验步骤b中拉力为2.4N，则步骤b中物体所受浮力
F浮 =G-F拉=2.7N-2.4N=0.3N
[2][3][4]由a、b、c、d所示实验可知物体排开水的体积越大，物体受到的浮力越大，由此可知：浸在水中的物体所受浮力大小跟物体排开液体的体积有关。由a、d、e实验可知，物体排开液体体积相同液体密度相同，物体所处的深度不同，物体受到的浮力相同，说明物体在同种液体、排开相同体积时，所受浮力大小跟浸没在液体的深度无关。
[5] 在f图中，V排1=V物，由实验步骤a、d可知，物体在水中受到的浮力
F浮1=G-F拉1=2.7N-2.2N=0.5N
由F浮=水gV排1可得
V排1510-3m3
在f图中，物体受到的浮力
F浮＇G-F拉＇=2.7N-2.0N=0.7N=液gV排2
V排1=V物 V排2
即
0.7N=液gV排2液0N/kg510-3m3
所以
液=1.4103kg/m3
[6] 电子秤放在水平桌面上装有适量水的烧杯放在电子秤上，电子秤示数如图A所示，把被测矿石用细线栓好、缓慢放入装水水的烧杯中，示数如图C所示，则被测矿石的的质量为
m石=650g-350g=300g
[7] 把被测矿石用细线拴好，缓慢放入装有水的烧杯中，矿石未触碰到烧杯底部，电子秤的示数如图B所示，则矿石浸没在水中所受到的浮力为
F浮=Δmg=(470-350)kg10N/kg=1.2N
根据阿基米德定律可知：F浮=水gV排3，又有G=mg=石gV石，且石块排开水的体积等于石块体积，两式联立可得
石2.5103kg/m3
[8]由题可得
F浮石=液gV排4=液(H2-H1)Sg=m石g
因为F浮乙=F浮丙，所以假设烧杯高为h，则
F浮乙=液gV排乙液g(h-h1)S ---------①
F浮丙=液gV排丙液g[V石+(h-h2)S] --------②
整理①②得
V石=(h2-h1)S
因为
石液
所以
液石2.5103kg/m31.5103kg/m3
24．a、c 在速度一定时，质量越大，动能越大 a、b 在质量一定时，速度越大，动能越大 小球的动能大小 不能 C
【详解】
（1）[1]物体的动能大小与物体的
解析：a、c 在速度一定时，质量越大，动能越大 a、b 在质量一定时，速度越大，动能越大 小球的动能大小 不能 C
【详解】
（1）[1]物体的动能大小与物体的质量和速度有关，研究动能与其中一个因素的关系时，要控制另外一个因素不变。研究动能与质量的关系时，要控制速度相同，只改变质量大小，所以要保证小球在同一高度由静止滚下，要选择a和c两图来进行比较。
[2]根据转换法，通过比较纸盒在同一水平面上被撞击的距离来比较小球到达水平面时动能的大小。根据a和c实验现象，故实验结论是：在速度一定时，质量越大，动能越大。
（2）[3][4]要研究动能与速度的关系，要控制质量相同，只改变速度的大小，根据已知条件，故我们应该选择a、b两图来进行实验；a实验中，小球下滑到水平面时的速度大，纸盒在同一水平面上被撞击的距离也大，故得出在质量一定时，速度越大，动能越大。
（3）[5][6]根据转换法，观察纸盒被撞击后移动距离的长短，是为了判断小球的动能大小；若水平面绝对光滑，根据牛顿第一定律，小球和纸盒将永远一直运动下去，就不能达到探究的目的了。
（4）[7]由实验可知，c中纸盒被撞击的距离最远，由转换法，则C球的动能最大。
25．右 便于测量力臂 0.2 不相符 B A
【详解】
（1）[1]此时，铅笔右端下沉，说明右端铅笔重力与其力臂的乘积大于左边铅笔重力与其力臂的乘积，要使铅笔在水平
解析：右 便于测量力臂 0.2 不相符 B A
【详解】
（1）[1]此时，铅笔右端下沉，说明右端铅笔重力与其力臂的乘积大于左边铅笔重力与其力臂的乘积，要使铅笔在水平位置平衡，要将细线向右移，减小右边的力臂且减小右边的重力，增加左边的力臂且增加左边的重力，使左右两边重力与其力臂的乘积相等，使铅笔在水平位置平衡。
[2]当铅笔在水平位置平衡时，因为通过拴橡皮的方法对杠杆的作用力的方向是竖直向下的，此时力臂与铅笔重合在一起，便于测量力臂。
（2）[3]根据此次实验数据与杠杆平衡条件可以计算出漏填的数据为：0.2N。
[4]杠杆的平衡平衡条件是：动力×动力臂=阻力×动力臂，所以二者是不相符的。
[5]之所以通过实验得出这个结论是因为：力臂和杠杆重合在一起，力臂与力的作用点到支点的距离相等了。可以使力臂杠杆分离，使力臂与力的作用点到支点的距离不相等，再进行实验探究。通过改变力的方向可以使力臂与杠杆不再重合。故A、C不符合题意，B符合题意。
故选B。
（3）[6]所那一段铅笔芯放在细线处，与原来未断时相比，减小了这段铅笔芯对杠杆的作用力的力臂，使其对杠杆的影响减小了，所以右端上升，左端下沉。
26．见详解
【详解】
解：车满载时的总质量为
m总＝m车+m水＝6000kg+10000kg＝1.6×104kg
车满载时的重力为
G总＝m总g＝1.6×104kg×10N/kg＝1.6×105N
车对
解析：见详解
【详解】
解：车满载时的总质量为
m总＝m车+m水＝6000kg+10000kg＝1.6×104kg
车满载时的重力为
G总＝m总g＝1.6×104kg×10N/kg＝1.6×105N
车对桥面的压力
F＝G总＝1.6×105N
则车满载时对古桥面的压强
p＝＝4×105Pa＜6×105Pa
答：该雾炮车能满载通过。
27．（1）5.4N；（2）5.4×10-4m3。
【详解】
解：（1）因为
ρ物=0.9g/cm3＜ρ水=1g/cm3
所以物体静止时处于漂浮状态；物体受到的浮力
F浮=G物=5.4N
（2）根据阿基米
解析：（1）5.4N；（2）5.4×10-4m3。
【详解】
解：（1）因为
ρ物=0.9g/cm3＜ρ水=1g/cm3
所以物体静止时处于漂浮状态；物体受到的浮力
F浮=G物=5.4N
（2）根据阿基米德原理得到物体排开的水的体积

答：（1）物体所受的浮力是5.4N；
（2）物体排开的水的体积是5.4×10-4m3。
28．（1）2400J，3000J；（2）120N；（3）
【详解】
解：（1）小明做的有用功
已知滑轮组的机械效率是80%，小明做的总功
（2）克服动滑轮的重力所做的功为
动滑轮的重力为
（3）
解析：（1）2400J，3000J；（2）120N；（3）
【详解】
解：（1）小明做的有用功

已知滑轮组的机械效率是80%，小明做的总功

（2）克服动滑轮的重力所做的功为

动滑轮的重力为

（3）用此滑轮组吊起600N的物体，滑轮组的机械效率

答：（1）小明做的有用功为2400J，
