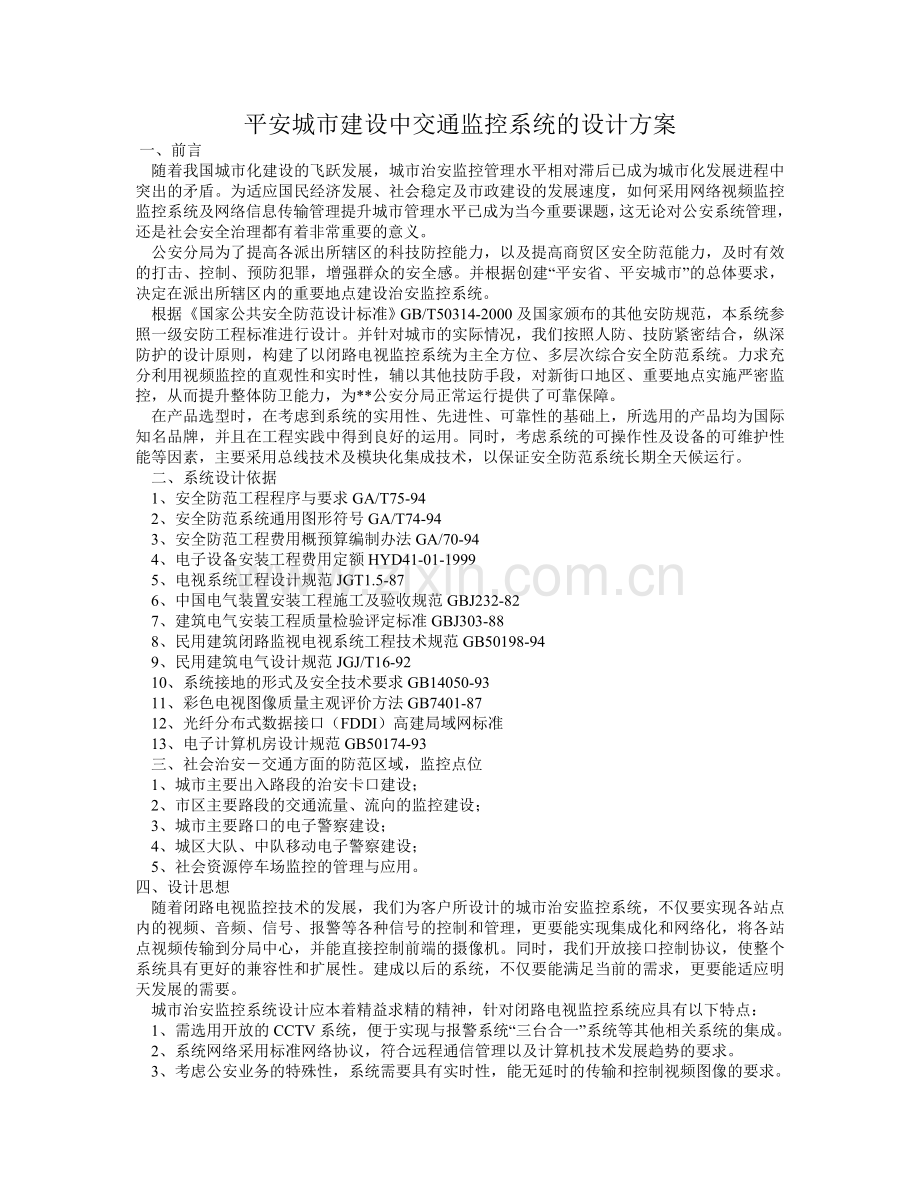

平安城市建设中交通监控系统的设计方案一、前言 随着我国城市化建设的飞跃发展，城市治安监控管理水平相对滞后已成为城市化发展进程中突出的矛盾。为适应国民经济发展、社会稳定及市政建设的发展速度，如何采用网络视频监控监控系统及网络信息传输管理提升城市管理水平已成为当今重要课题，这无论对公安系统管理，还是社会安全治理都有着非常重要的意义。 公安分局为了提高各派出所辖区的科技防控能力，以及提高商贸区安全防范能力，及时有效的打击、控制、预防犯罪，增强群众的安全感。并根据创建“平安省、平安城市”的总体要求，决定在派出所辖区内的重要地点建设治安监控系统。 根据国家公共安全防范设计标准GB/T50314-2000及国家颁布的其他安防规范，本系统参照一级安防工程标准进行设计。并针对城市的实际情况，我们按照人防、技防紧密结合，纵深防护的设计原则，构建了以闭路电视监控系统为主全方位、多层次综合安全防范系统。力求充分利用视频监控的直观性和实时性，辅以其他技防手段，对新街口地区、重要地点实施严密监控，从而提升整体防卫能力，为*公安分局正常运行提供了可靠保障。 在产品选型时，在考虑到系统的实用性、先进性、可靠性的基础上，所选用的产品均为国际知名品牌，并且在工程实践中得到良好的运用。同时，考虑系统的可操作性及设备的可维护性能等因素，主要采用总线技术及模块化集成技术，以保证安全防范系统长期全天候运行。 二、系统设计依据 1、安全防范工程程序与要求GA/T75-94 2、安全防范系统通用图形符号GA/T74-94 3、安全防范工程费用概预算编制办法GA/70-94 4、电子设备安装工程费用定额HYD41-01-1999 5、电视系统工程设计规范JGT1.5-87 6、中国电气装置安装工程施工及验收规范GBJ232-82 7、建筑电气安装工程质量检验评定标准GBJ303-88 8、民用建筑闭路监视电视系统工程技术规范GB50198-94 9、民用建筑电气设计规范JGJ/T16-92 10、系统接地的形式及安全技术要求GB14050-93 11、彩色电视图像质量主观评价方法GB7401-87 12、光纤分布式数据接口（FDDI）高建局域网标准 13、电子计算机房设计规范GB50174-93 三、社会治安交通方面的防范区域，监控点位 1、城市主要出入路段的治安卡口建设； 2、市区主要路段的交通流量、流向的监控建设； 3、城市主要路口的电子警察建设； 4、城区大队、中队移动电子警察建设； 5、社会资源停车场监控的管理与应用。 四、设计思想 随着闭路电视监控技术的发展，我们为客户所设计的城市治安监控系统，不仅要实现各站点内的视频、音频、信号、报警等各种信号的控制和管理，更要能实现集成化和网络化，将各站点视频传输到分局中心，并能直接控制前端的摄像机。同时，我们开放接口控制协议，使整个系统具有更好的兼容性和扩展性。建成以后的系统，不仅要能满足当前的需求，更要能适应明天发展的需要。 城市治安监控系统设计应本着精益求精的精神，针对闭路电视监控系统应具有以下特点： 1、需选用开放的CCTV系统，便于实现与报警系统“三台合一”系统等其他相关系统的集成。 2、系统网络采用标准网络协议，符合远程通信管理以及计算机技术发展趋势的要求。 3、考虑公安业务的特殊性，系统需要具有实时性，能无延时的传输和控制视频图像的要求。 4、考虑到公安局、支队、各大队之间可以进行方便快捷的相互调用监控点图象并对前端设备进行实时监看和控制 5、系统软件应具有全面实现系统集成的能力，并按模块化和属性的方法设计，便于系统规模及应用功能的扩展。 五、系统设计说明 城市治安监控交通部分系统分为站点（大队）视频监控系统和中心（支队）视频监控系统两部分。同时，也要将现有两级监控系统所有图像连入主中心（市级公安局）。 网络结构图网络视频服务系统结构示意图 在实现方式上，各站点（大队）系统均采用单台或多台DV-109L16M矩阵作为控制切换器，管理前端监控点的球型摄像机等视频采集设备，视频传输使用一路视频加一路双向数据的数字光端机（其中，视频通道将前端采集到的视频信号传输到硬盘录像机；同时，软矩阵鼠标发出的控制码通过数据通道来控制前端的球机）。这样实现对自己辖区内所有监控点进行任意的调用和切换。 各个站点（大队）与支队控制中心之间的视频输出上可以（1）在带宽允许的情况可以通过现有公安网实现视频信号和控制信号的上传（2）租用或自建传输专线实现上传。采用方案2，其还有为公安网实现数据网备份作用。 六、系统特点 1、稳定性 系统的核心设备，采用嵌入式硬盘录像机款采用美国MOTOROLA低功耗高性能嵌入式通讯专用双32位微处理器（CPU）及美国ADI低功耗高性能精简指令集处理器（DSP）的硬盘录像机，确保机器工作稳定、低发热。采用工业级嵌入式实时多任务操作系统（RTOS），完全脱离PC平台设计的不稳定，彻底杜绝病毒的侵入，性能稳定，启动迅速。在图像的稳定性上起到极大的保障作用。 2、先进性 前端现场信号到中心采用模拟传输方式，中心控制、储存、上传数字化。采用莫、数结合方式，既节约成本又符合未来发展需要。操作简单维护方便。 3、实时性 整套系统矩阵之间采用光端机传输视频信号，确保图像效果稳定，以及实时传输。白下区分局监控中心对前端任意一监控点的调用和切换均无延时，很大程度上满足了公安系统治安监控的特殊性，确保能对突发事件做出及时的响应。 4、方便性 在具体操作时显得极为简单方便。中心管理软菜单矩阵设置具有友好的人机界面，操作鼠标配合监控点(GIS)电子地图一目了然。操作人员先选监视器，摄像机，将图像任意调配。 5、经济性 充分利用现有的光纤和网络系统，节约了大量的硬矩阵设备和多对数光端机设备投入，最大限度地节省了投资。 6、扩展性 对整体市区治安监控系统留有再增添监控点的扩展余地。可任意把市区内其他单位的监控系统增加如现有的监控系统中，而不需要对现有的系统和接口做改动。因为大立视频管理平台有极强的控制协议、通讯协议兼容能力，所以不必在增加系统时增加复杂的联网布线，设备间只要在同一以太网内就能实现。 天地伟业平安城市（城市监控报警联网系统）解决方案数字接入方式的全数字型 系统拓扑示意图系统组成1.前端监控点全部采用网络方式传输，即采用网络一体球或摄像机加网络视频服务器的方式，将模拟视频信号和控制信号数字化编码后通过网络传输至基层监控中心（派出所 / 分局监控中心）。2.前端配置的数字编码设备对前端所有图像24小时数字化编码。监控终端可以切换显示本地视频与电子地图，前端报警联动多路视频显示。3.各级监控中心（派出所、分局、市局）根据具体情况可统一部署存储服务器、监控主机等。其中录像服务器完成各级监控中心的集中录像，监控主机主要用来实时监控，视频管理服务器负责视频的管理、共享和控制等。4.监控主机均可方便切换和控制前端视频的上下左右以及变倍。5.市局监控中心配置视频管理服务器，通过公安专网，服务器即可实时浏览前端各个基层监控中心存储服务器上的图像，实时查询、回放各个存储服务器的录像内容，并可将重要图像数字化存储录像。6.各级监控中心解码设备负责将数字视频信号还原为模拟视频信号，输出到矩阵主机、屏幕墙等模拟显示设备。报警信号能够实时传送到市局监控中心。系统特点1.整个系统全部基于 TCP/IP 网络进行系统传输，在各级系统间传输全部为数字化信号。2.前端直接采用数字化监控设备，如网络摄像机、网络一体球、网络快球等，或使用传统摄像机加网络视频服务器。编码设备传输的数字化图像由于采用先进的 MPEG4 或者 H.264 压缩算法，图像分辨率亦能达到 D1:720*576 。3.综合多种数据接入方式，包括 ADSL 线路、 E1 线路、 DDN 线路、固定 IP 、各种专线等等。4.便于构成统一的大规模的监控系统。网络可以承载各种数据的传输，系统可以将各地的监控系统级联起来，实行统一有效的管理。5.便于系统扩容，基于网络的系统搭建，各设备基于网络协议通讯，只要有IP地址资源，就可以在任意的位置添加任何设备，各子系统相对独立又彼此联系。6.各前端发生警情时，警情信息不仅可以传到基层监控中心，并同时传到市局监控中心。报警触发后，报警点附近的球云台会按照预先设定好的预置位定位到相应的区域，还可以将与报警现场关联的多个前端图像一起切换，有针对性地布控追踪。7.便于工程施工，全数字的网络监控系统，只需要考虑网络接入方式，无需考虑视频线缆、控制线缆的施工，方便系统施工、调试，提高系统的可靠性、稳定性。海量存储系统 存储容量的计算 模拟视频信号通过数字视频压缩技术转换为H.264或者MPEG4格式的码流，尽管经过压缩，其所占的空间仍然是非常大的，尤其是城市监控报警联网系统，摄像前端可能达到万级，产生的海量数据是非常惊人的。 单路 D1 格式的流量计算： 600M/ 小时，每天产生的数据量为 24*600M= 14400M ，约合 14G ，一个月产生的数据量为 14G*30=420 G ； 单路 CIF 格式的流量计算： 200M/ 小时，每天产生的数据量为 24*200M= 4800M ，约合 4.5 G ，一个月产生的数据量为 4.5G*30=135 G ； 一个基层监控中心（派出所 / 分局）按照 100 路视频信号计算： D1 格式产生的数据量为420*100=42000G，约合 41T ； CIF 格式产生的数据量为138G*100=13800G，约合 14T 。存储方式的选择 存储方式可以分为分布式存储、集中式存储和混合型三种方式： 分布式存储：所有的前端编码设备将模拟视频信号压缩编码后，传送到距离自己最近的基层监控中心，在基层监控中心设置录像服务器，存储所有该监控中心所有连接的编码设备。模拟信号进行该基层监控中心后，也被编码设备转换成为数据信号存储。各个基层监控中心存储自己所接入的摄像资源的数据，上级监控中心需要数据时直接向各个基层监控中心调用。由于设备选型所限，不可能在基层网络中心放置比较高档的存储设备，存储的动态扩展也无法做到；数据的管理没有办法做到统一。 集中式存储 ：将所有编码设备产生的图像数据实时地通过网络存储到一级监控中心的网络存储服务器。集中式存储将图像统一存储、统一管理，增加了数据管理的便利性，统一的高性能海量存储设备提高了数据存储的安全性和可扩展性，数据可以方便地进行备份。 但是它也有不足： 1、从前面的数据量分析，在大中型城市中监控点位到达万级和十万级时，这种海量存储空间的建设成本是非常高昂的； 2、实时传输视频图像占用的网络带宽资源非常大，每一路视频流（视频格式为 D1 ）需要网络带宽为 800K1.5M ，当视频流到达 1000 个时，将会对核心网络平台造成极大的压力。 混合型存储 ：将前面两种方式进行结合，以分布式存储作为基础，同时在一级监控中心设置网络存储服务器。短 / 近期的数据临时存放在基层监控中心的录像服务器内，长期的数据存上传网络存储服务器中。重要监控点位的视频资料不仅存储在基层监控中心，也实时的传输到网络存储服务器中作为备份。在基层监控中心建立备份计划，采用定时自动备份的方式，将超过30天的视频文件备份到网络存储服务器相对应的目录中，网络存储服务器根据需要采用滚动或者加锁等不同的存储和备份策略。 分布式存储加上集中式存储和管理，既可以利用录像服务器硬盘实现实时录像，又可以利用网络存储服务器实现海量存储，具有很好的灵活性；部分采用集中式存储，易于空间管理和数据搜索以及数据备份，总体上提高了工作效率同时也降低了管理的成本；这种模式有非常良好的扩展性，整个系统可以按照比例扩展，在增加录像服务器本地硬盘的同时增加相应比例的网络存储服务器存储容量，实施快捷高效；在录像服务器来不及扩容或者录像服务器出现故障的情况下还可以使用网络存储服务器作为备份，大大提高了系统的可靠性。混合存储和备份方案 集中式存储实际上是一种远程网络存储方案，针对城市监控报警联网系统的实际情况，建议采用性能价格比最高的 IP-SAN+NAS 体系结构。 IP-SAN 体系结构的实质是通过 iSCSI 技术，构建一个基于高速 IP 网络的集中存储环境，解决用户数据迁移、数据共享、存储空间扩展的问题，并大大降低管理成本。让用户能在 IP 网络环境下充分享受 SAN 环境带给用户的好处的同时，省去 SAN 所需的光纤网络的搭建成本，构建一个远程的 SAN 的存储平台。同时，还可以充分融合 NAS 存储设备到该网络中，进一步利用 NAS 设备的优越特性。综合接入方式的模数混合型 系统拓扑示意图系统组成1.针对公安自建监控资源（重要路口、重点路段、重点单位、治安复杂区域等），采用模拟接入方式，图像质量无损高清，控制实时流畅，适合公安实战应用。2.针对社会建设监控资源（一般企事业单位、宾馆网吧、学校医院社区等），采用数字接入方式，充分利用城市宽带网将社会监控资源纳入平安大系统中。3.多级监控中心联网同样具备模拟、数字 双备份联网控制。4.一套专用平台软件统一管理所有模拟、数字设备和信号，电子地图双屏显示，报警联动多路视频，有效 布控追踪。5.图像资源集中存储，分布式管理，提升存储的稳定可靠性，并降低存储造价，极高的性价比。6.大屏幕图文显示系统（DLP无缝拼接大屏+监视器+LED），实时显示、切换丰富的图文信息，适合指挥中心监控、指挥、调度。系统特点1.系统部分前端到监控中心传输方式采用光纤传输，图像质量没有经过数字压缩，图像质量清晰、控制流畅。2.通过网络一体球和高清晰网络视频服务器等编码设备传输的数字化图像由于采用先进的 MPEG4 或 H.264 压缩算法，图像分辨率亦能达到D1：720*576。模拟与数字方式相结合，既提供了很强的灵活性又保证了图像质量。3.综合多种数据接入方式，包括 ADSL 线路、 E1 线路、 DDN 线路、固定 IP 、各种专线等等。4.监控中心的核心设备为模拟矩阵和数字编码设备，同时具备一套功能强大、集成度很高的综合监控平台软件，能够同时管理、控制模拟（矩阵）设备与信号，数字编码设备与信号。5.矩阵系统对模拟信号进行切换上屏幕墙监控，数字编码设备则将传统的模拟视频信号转换为数字信号，通过计算机网络来传输，通过智能化的计算机软件来处理，这就形成了模数结合的监控系统。实现了视频 / 音频的数字化、系统的网络化、应用的多媒体化和管理的智能化。6.基层监控中心和市局监控中心之间双备份互联：一、视频管理服务器接入公安专网，市局可通过视频管理服务器管理、查询、浏览前端每个基层监控中心管辖的图像；二、通过级联设备将市局与基层监控中心的矩阵级联，市局监控中心通过零延时的级联设备可以跨级切换控制任意基层监控中心内的任意一路图像，并可进行跨级编程，保证系统中的视频信息、控制信息、系统信息等可以进行交互控制和传输。7.各前端发生警情时，警情信息不仅可以传到基层监控中心，并同时传到市局监控中心。报警触发后，报警点附近的球云台会按照预先设定好的预置位定位到相应的区域，还可以将与报警现场关联的多个前端图像一起切换，有针对性地布控追踪。大屏幕图文显示系统 大屏幕系统功能特点与优势 1.全数字优势：全数字技术的采用,使图像灰度等级达2561024级，色彩达2563-10243种，图像噪声消失，画面质量稳定，精确的数字图像可不断再现，而且历久弥新。 2.反射优势：反射式 DMD 芯片的应用，使成像器件的总光效率达 60% 以上，远远高于透射式 LCD 液晶投影方式 , 对比度和亮度的均匀性都非常出色，克服 CRT 、 LCD 投影机显示画面中间亮、四周暗的缺点。 3.无缝：可显示高品质的无缝图像。在 0.7 英寸的 DMD 芯片上，每一个像素面积为 1414 mm2, 间隔为 0.8 mm ，而一般 LCD 像素点大小为 4040mm2 ，所以同样的像素点， DLP 投影机能产生比 LCD 液晶投影机更高品质的无缝图像，画面均匀，色彩锐利，它抛弃了传统意义上的会聚，调整十分便利。 4.长寿命： DLP 投影机灯泡寿命长 , 不存在 LCD 投影机由于工作环境温度高而出现液晶板老化等问题，特别适用于拼墙结构。 5.色彩、亮度均匀： DLP 投影单元的亮度均匀性、色彩均匀性、灰度等级等技术指标和实际显示效果均比传统 CRT 、 LCD 技高一筹，特别适用于多屏拼接时达到亮度、色彩、灰度均匀的显示效果。 6.节省空间： DLP 投影机为投影墙专用产品，特殊镜头和光学设计使投影单元具有超薄物理结构（ 67 英寸投影单元厚度为 795mm ）。 DLP 大屏幕投影系统因以上特点而成为目前指挥控制调度场所首选的大屏幕拼接解决方案。大屏幕系统功能 通过外置组合屏控制器可以通过网络服务器实现各个系统之间的信息交换与共享，以及其他高分辨率计算机网络数字信号和模拟信号在大屏幕上开窗口显示； 通过外置组合屏控制器可以实现多路视频信号和多路 RGB 信号在大屏幕上任意位置切换显示；大屏幕显示系统采用外置组合屏控制器和DLP 单元内置控制器的配合使用，使得本系统接口齐全、功能强大的显示功能。整个系统提供多达 4 个视频接口， 2 个 RGB 接口； 通过控制计算机的许可网络上的任一台计算机都可以操作大屏幕，实现图像的相互调用和控制； 通过控制计算机集中控制，可以对各通道任何一路信号均可切换自如。并可根据用户需要制定常用显示模式，实现简单灵活的使用界面；并支持多用户的操作，以及对于用户的权限进行设定。大屏幕系统规格 本投影拼接墙由 6 套 60DLP 一体化显示单元拼接而成（横向 2 排，纵向 3 列），规格如下： 单屏面积： 1220mm ( 宽 ) x 915mm ( 高 ) = 1.12m2 整屏面积： 1220 mm ( 宽 ) x 3 x 915 mm ( 高 ) x 2= 6.69m2 墙体厚度： 750mm 单屏分辨率： 1024x768 全墙分辨率： （ 1024x3 ） X （ 768x2 ） =3072x1536 显示模式图 组合模拟图 1 ： 分屏显示六路不同的计算机和视频图像。 组合模拟图 2 ： 以一个 22 组合显示一路视频图像，其他显示不同的计算机和视频图像。 组合模拟图 3 ： 以一个 22 组合显示一路计算机图像，其他显示两路视频图像。 组合模拟图 4 ： 以一个22组合显示一路计算机图像，其他显示两路视频图像，并且可以在计算机画面上开不同的视频和计算机窗口，视频和计算机窗口可以叠加、无级漫游。 中心平台管理软件 该软件是专门针对大中型平安城市项目中不同种类数字、模拟图像设备、安防报警设备集中监控管理的专用平台软件 , 是面向业务和应用的、分布式、全数字化、基于网络、高度集中管理的安防管理平台软件，能满足平安城市项目高可靠性、复杂性和灵活性的视频与报警监控业务管理需求，适用于大型网络视频监控环境下对不限路数的 PC 架构 DVR 、嵌入式 DVR 、网络视频服务器 NVS 、 IP 摄像机和报警设备的用户角色、设备配置、报警关联策略、自定义任务、电子地图、流媒体转发、集中存储、网络数字矩阵等的集中监控与配置管理。 系统平台管理软件的功能特点完全基于宽带网络传输，同时支持多种数字设备，包括硬盘录像机、网络视频服务器、 IP 摄像机等，同时支持 MPEG4 和 H.264 音视频压缩协议体系。 Windows 2000 Professional （中文） / Windows 2000 Server （中文） Windows XP Professional （中文）操作系统。 中大型数据库存储管理平台。 根据安全性的级别，可选择软 / 硬件加密。 图像采集压缩采用 MPEG-4/H.264 方式；声音采用 MPEG-4 ACC 方式。 采用 TCP 、 UDP 、 MULTICAST 网络协议传输信号。 图像清晰度 PAL 352*288 704*576 NTSC 320*240 640*480 图像传输速率 PAL 25F/S NTSC 30F/S 分布式，允许多个副控台 / 网络客户端并发操作、异地操作与存储。 所有设备进入系统后，均自动向中心管理服务器注册。 树行菜单规划前端站点，多级显示方式，方便客户查询、使用 多层、多级电子地图，支持视频、电子地图双屏显示 前端站点硬盘损坏、死机报警通知中心，远程校正主机的系统时间 远程管理前端各站点的系统配置，远程索引、重启主机，真正实现无人职守 远程访问前端各站点的录像文件，可任意检索、下载、回放、备份等 支持视频转发的流媒体服务器，支持前端任意数量硬盘录像主机与网络视频服务器混合组网的超大容量（取决于网络平台性能限制） 软音频对讲，支持前端前端、前端中心，前端分控之间任意进行对讲 支持报警时自动拨号、实现 ADSL 网络动态连接，降低网络租赁费用 支持花生壳免费域名捆绑，解决动态 IP 连接问题 网络解码矩阵主机将数字视频信号解成模拟信号，输出到屏幕墙并任意切换 逆向解码单路四画面输出，可自行定义切换输出画面 自动储存连接信息、查询前端主机在线状态，自动连接上次登陆的主机 解码视频出现异常时自动重启视频功能 , 保证视频长时间连接正常 支持主流嵌入式 / 网络视频产品（海康 DVR/DVS ），支持天地伟业数字硬盘录像主机 支持与 GIS （含 110 报警指挥系统）技术和 GPS 技术的集成 与其它系统平台的集成 中心平台管理软件通过特定的接口系统与 GIS 系统 /GPS 系统 /110 报警指挥系统 / 城市综合应急指挥系统等其它系统结合起来，提供统一的报警指挥信息系统服务，并作用到所有信息和消息的协调、联动，成为一个真正的 “ 平安城市监控报警联网指挥系统 ” 。 编码设备的 RS485 接口和开关量接口提供了对前端视频采集设备的控制能力和报警信号采集能力，通过分布式的中心平台管理软件转发，基层监控中心在发生报警以后，自动将发生报警点的报警信号和视频图像自动转发到市局监控中心的监控中心，市局的监控中心软件通过 TCP/IP 协议与 GIS 系统 /GPS 系统 /110 报警指挥系统 / 城市综合应急指挥系统的分发服务器相连，通过专用的软件接口，向这些系统传递报警的设备信息和联动视频流，完成报警的采集、分发过程和视频信号的转发过程。其它系统从而能够及时地提供报警点的无级缩放地图、详细地理信息、相关行动预案与决策信息等。 系统平台管理软件的组成 数据库服务器 流媒体转发服务器 用户权限验证服务器 WEB 服务器 数字视频中心矩阵服务器 网络存储服务器 电子地图与警视联动功能 将城市的电子地图分三个层次制作到系统管理主服务器中，可采用双屏观看，也可显示到电视墙上；平时显示第一层地图，第一层为辖区的完整地图，上面标有可以被激活的具有明显标志的摄像机图标；点击摄像机标志可以打开本摄像机周围小范围的详细实际地图（第二层地图），同时该摄像机的标志会闪动；再一次点击闪动图标，就可以显示摄像机的实时图像，可以是部分地图和小的活动画面（三层地图），也可以完成全屏图像显示，并可以通过鼠标控制云台和镜头的动作。 系统可实现分级控制。按照指挥控制中心的级别，对同一监控点或同组监控点实现分级控制。系统提供方便的远程语音对讲方式，前端监控点设有多个紧急按钮供报警用，中心值班人员可对前端喊话或对讲。 全市监控点直观地显示在电子地图（可与待建的 GIS 联网）上，并能点击显示监控点图像，能显示街区分布、辖区范围、执法点位置等。对于发生报警或其它警情时，能自动切换到相应监控点（包括摄像机切换和预置点），在屏幕上调出该点图像，并在电子地图上给出指示，计算机给出声音提示，记录相关报警信息；在进行摄像机切换和控制时也能在电子地图上指示最近监控点，实现与 GIS 、 GPS 系统的协同应用。 电子地图能够实现功能如下： 1. 提供电子地图编辑控件，可以增加删除监控点； 2. 可设置告警时地图自动弹出； 3. 可设置告警时启动告警点语音提示； 4. 可设置告警时打印告警数据； 5. 可设置设备联动控制和定时控制； 6. 可设置报警联动输出控制包括警号、警灯。 7. 当鼠标放到地图上相应摄像机位置时，弹出摄像机详细信息。信息内容包括：摄像机类型、摄像机位置、摄像机归属（摄像机接入矩阵、 DVR ）、摄像机建设时间。 其一、在城市的 GIS 地理信息地图上，可以将监控点的坐标在地图上确认下来，每个摄像机的位置可以根据实际的场景预先设定预置位，当值班人员在地图上用鼠标划出一个区域时，可以根据区域中心为基准点，区域内的各个路口球机均自动调阅设置好的预置位，并通过矩阵在电视墙上显示； 其二、当电子地图上有报警的坐标点产生的时候，指挥中心的值班人员在地图上划出应急范围，该范围的球机则根据报警点不断变化的坐标值和运动的方向，修正区域内球机的位置，达到附近的路口球机均处于封锁的位置的目的，并使图像在指定的监视器上显示； 其三、当有坐标的报警点产生时，系统可以自动允许一组预先设置好的控制数据，在报警点周围规定范围内的球机自动执行预案命令，达到全自动跟踪的目的，而且系统在有可能的情况下可以同时处理多个目标，以应付各种恶劣情况的出现，并可以由中心控制决定将哪个目标在电视墙上显示。平安城市二期建设方案 拓扑示意图 平安城市二期建设的目的是使平台管理系统能够对已建、新建的系统统一规划、技术协调，兼容更多主流产品，从而在一个平台上统一、集中管理模拟、数字设备。 系统组成1.前端社会建设监控资源分为两大类； 2.一类为新建系统，建议统一选用天地伟业的设备； 3.新建系统根据不同单位（宾馆、网吧、娱乐场所、金融行业、社区、医院、学校、一般企事业单位）选用天地伟业的 DVR 、网络编码器、矩阵等主控设备； 4.新建系统很容易纳入到天地伟业联网平台管理软件中； 5.一类为已建系统的整合； 6.采用国内主流嵌入式 DVR （海康、大华等）为主控设备，可以兼容到大系统中； 7.采用国内主流网络编码产品（海康等）为主控设备，可以兼容到大系统中； 8.采用其他的非主流 DVR 为主控设备，可以采取升级措施（换为天地伟业 “ 卡 + 软件 ” ）纳入到大系统中； 9.采用其他的非主流网络编码器为主控设备，可以更换为天地伟业网络编码器纳入到大系统中； 10.可以通过天地伟业网络编码器将模拟信号以及控制信号上传到公安局监控中心，从而将模拟系统纳入到大系统中。 联网监控中心系统示意图 1.联网监控中心（公安局监控中心）是控制、枢纽中心，统一、集中、管理、控制所有前端系统（模拟或数字的）； 2.硬件部分主要是通过解码主机将前端上传的数字信号还原为模拟图像，切换、控制上屏幕墙； 3.软件部分主要是对所有数字图像的集中存储、管理，以及数字图像在 IP 网内的多用户共享、控制等； 4.平台软件主要包括录像服务模块、代理转发服务模块、 WEB 服务模块、数据库服务模块、权限管理模块以及监控浏览模块等； 5.平台软件支持 C/S 模式和 B/S 模式。 6.监控终端：远程浏览 、操作员日志记录、电子地图、远程配置、远程控制、设备巡检等功能； 7.权限管理：硬件设备配置信息的管理 、系统用户的管理 、云镜分级控制； 8.数据库服务：统一集中记录着全市监控设备注册信息、各级用户注册信息、各级用户权限信息、设备分组信息、用户分组信息以及设备组和用户组对应关系等数据信息； 9.WEB 服务：将 WEB 服务器接入网络，网内多个授权用户不需要安装任何客户端软件，通过 IE 浏览器直接访问联网中心数字图像资源； 10.流媒体转发：为本地公安内网和上级用户提供流媒体转发服务，对于多用户同时访问前端视频服务器图像的情况，可以大大缓解网络压力，减少前端设备数据处理量。平安城市三期建设方案 平安城市三期建设（深层次应用） “天眼”添“嗓门”，报警联视频 随着全国各地平安城市建设的不断深入，公安、政府等部门对音视频、报警的应用需求越来越具体，越来越复杂，即要求系统要更加贴近公安、政府等部门的实战需要。平安城市监控不再是简单的视频监控，而是在此基础之上，音频、报警等信号的深层次应用，将公安监控中心建设成为真正意义上的音视频监控报警中心和指挥调度中心。 平安城市系统在一些地区又俗称“天眼”工程，很形象的表示了公安政府部门通过遍布在整个城市的摄像探头时刻注视着城市的一举一动。既然摄像探头是公安机关的“眼睛”，能够通过“眼睛”看到和纪录一切，那么，公安机关还想增加“耳朵”（音频采集设备），采集前端的声音，增加“嗓门”（喇叭或音柱，扩音设备），从指挥中心向前端喊话，增加“触觉”（紧急报警按钮或其他报警探测设备）设备，传输报警信号，报警或紧急情况时联动相关视频。模拟接入方式的模数混合型系统示意图 如图所示，在传统的视频监控基础上，在监控前端，如治安复杂区域、重要路口、广场、社区等，增加音频输入设备（拾音器等），音频输出设备（喇叭或音柱），以及报警设备（紧急按钮或其他报警探头），通过光端机将上述信号传输至公安局指挥中心，在指挥中心，不再是简单的视频切换矩阵，取而代之的是集音视频和报警为一体的音视频报警矩阵，指挥中心的音频输入设备（麦克风）和音频输出设备（音箱）接入音视频报警矩阵。这样，就可以实现“天眼”添“嗓门”，报警联视频的功能，即指挥中心在视频监控的同时，可以对某个前端（治安复杂区域、重要路口、广场、社区等）喊话、指挥，或指挥中心同时对多个前端喊话（广播）。同时，指挥中心由天地伟业提供的独特的电子地图双屏显示功能，一屏多画面显示前端图像，一屏显示整个城区电子地图，电子地图上根据实际情况布置前端摄像探头和报警探头，前端一旦有警情时，指挥中心即发出声光报警，提醒公安干警注意，同时报警探头关联的视频自动切换到大画面，指挥中心可以实施布控追踪或与前端实时双向对讲。 数字接入方式的全数字型系统示意图 如图所示，在传统的视频监控基础上，在监控前端，如治安复杂区域、重要路口、广场、社区等，增加音频输入设备（拾音器等），音频输出设备（喇叭或音柱），以及报警设备（紧急按钮或其他报警探头），经网络编码器通过城市宽带网将上述信号传输至公安局指挥中心，在指挥中心，音频输入设备（麦克风）和音频输出设备（音箱）接入监控主机。这样，就可以实现“天眼”添“嗓门”，报警联视频的功能，即指挥中心在视频监控的同时，可以对某个前端（治安复杂区域、重要路口、广场、社区等）喊话、指挥，或指挥中心同时对多个前端喊话（广播）。同时，指挥中心由天地伟业提供的独特的电子地图双屏显示功能，一屏多画面显示前端图像，一屏显示整个城区电子地图，电子地图上根据实际情况布置前端摄像探头和报警探头，前端一旦有警情时，指挥中心即发出声光报警，提醒公安干警注意，同时报警探头关联的视频自动切换到大画面，指挥中心可以实施布控追踪或与前端实时双向对讲。安城市监控系统技术方案前 言为充分发挥安全技术防范在各项公安业务中的作用，促进安全技术防范与公安业务工作的紧密融合，努力维护社会治安大局稳定，保障人民群众安居乐业，公安部决定在全国开展城市报警与监控系统建设“3111”试点工程（简称“3111”试点工程）。按照公安部关于开展城市报警与监控技术系统建设的意见（以下简称意见）、城市报警与监控建设技术指南（以下简称指南），结合创建“平安XX”活动，以积极预防、控制和打击犯罪为目标，建设、整合社会报警与监控信息资源，建立有效的城市综合报警监控体系和机制，以全市社会面动态治安控制为重点，运用计算机网络、图像处理等现代技术，依法有组织地整体建设全市报警服务体系、社会治安监控体系和交通监控体系，努力实现全方位、全时空的防范报警和监控，大幅提升治安防控体系和交通管理体系的科技含量，提高全市公安机关在动态、复杂环境下，驾驭、控制社会治安局势的能力，提高交通管理水平，提高城市的管理水平。依据构建现代城市治安防控体系的要求，对社会治安监控系统与传输网络建设进行整体规划，分期实施，用一段时间实现对重点单位、重要目标、治安卡口、交通要道、高速公路出入口、各大商场超市、宾馆、住宅小区，车站、医院、学校、治安复杂场所等防范重点区域的监控。以市报警与监控中心为龙头、以县局和局属二级报警与监控中心为支撑，以公安派出所三级报警与监控中心为基础，以社会安全技术防范网、点为补充，形成全市范围内集群式超大型网络监控系统，实现资源共享、信息综合利用的强大的城市报警与监控资源网络化管理。报警与监控系统以打击、预防违法犯罪为目的，通过在各级政府所地、治安复杂（案件多发）地段、重点单位、主要街道和社区、宗教场所、娱乐场所、重要路口、车站、卡口等地点设立视频监控，将监控图像实时传输到各级报警与监控中心通过网络传输到各级公安机关，使各级公安机关能直观地了解和掌握监控区域的治安动态情况，有效提高社会治安管理水平。报警与监控系统作为公安信息化的有效途径之一，其建设的力度、深度、广度将在一定程度上提高XX市公安机关的统一指挥、快速反应、协同作战水平。为了确保该系统建设工作的有序推进，确保我市科技强警工作的持续发展，在对以前我市报警与监控系统建设情况充分了解的基础上，制订切合实际的XX市城市报警与监控系统建设总体设计方案，为开展全
