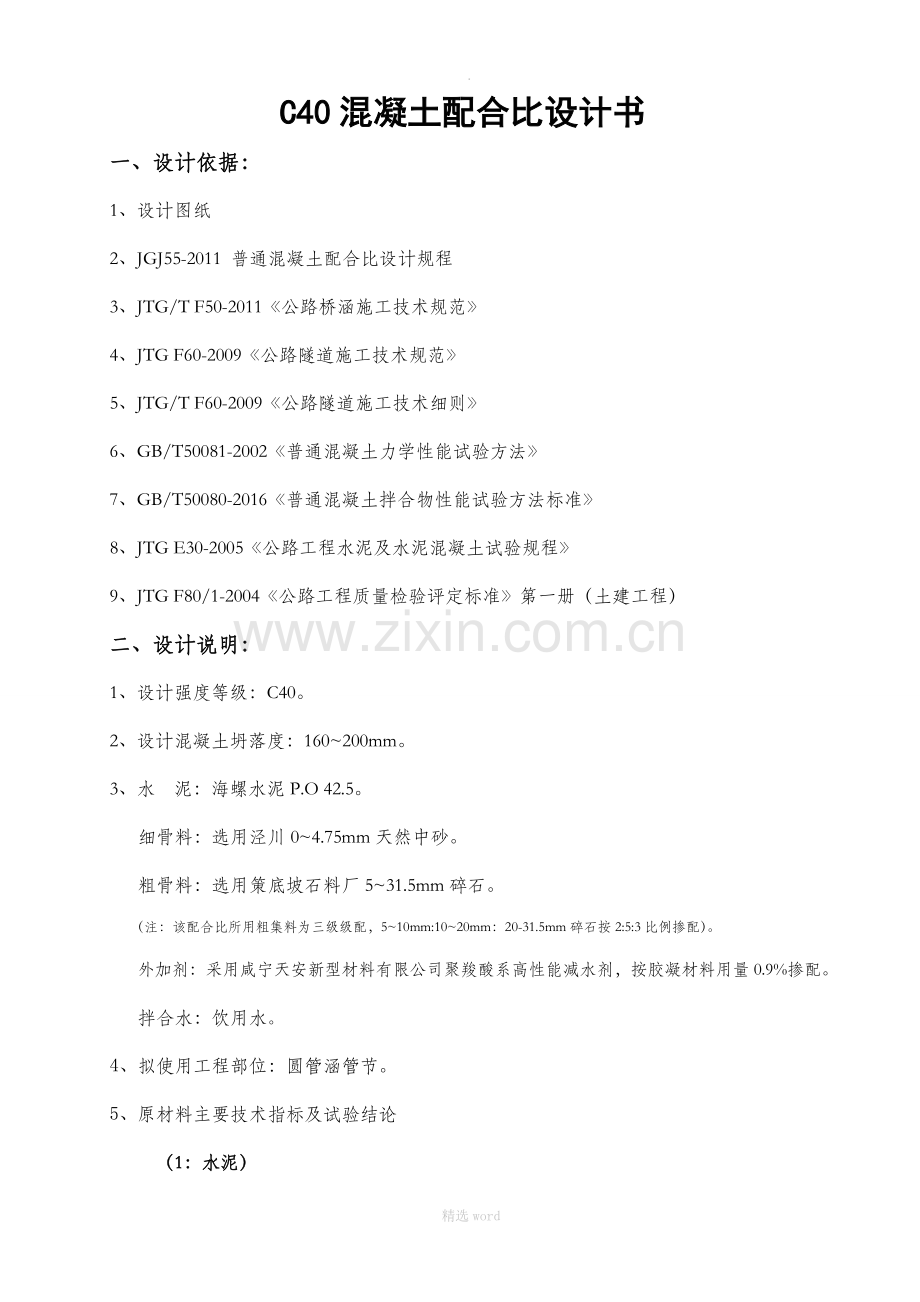

C40混凝土配合比设计书
一、设计依据：
1、设计图纸
2、JGJ55-2011 普通混凝土配合比设计规程
3、JTG/T F50-2011《公路桥涵施工技术规范》
4、JTG F60-2009《公路隧道施工技术规范》
5、JTG/T F60-2009《公路隧道施工技术细则》
6、GB/T50081-2002《普通混凝土力学性能试验方法》
7、GB/T50080-2016《普通混凝土拌合物性能试验方法标准》
8、JTG E30-2005《公路工程水泥及水泥混凝土试验规程》
9、JTG F80/1-2004《公路工程质量检验评定标准》第一册（土建工程）
二、设计说明：
1、设计强度等级：C40。
2、设计混凝土坍落度：160~200mm。
3、水 泥：海螺水泥P.O 42.5。
细骨料：选用泾川0~4.75mm天然中砂。
粗骨料：选用策底坡石料厂5~31.5mm碎石。
（注：该配合比所用粗集料为三级级配，5~10mm:10~20mm：20-31.5mm碎石按2:5:3比例掺配）。
外加剂：采用咸宁天安新型材料有限公司聚羧酸系高性能减水剂，按胶凝材料用量0.9%掺配。
拌合水：饮用水。
4、 拟使用工程部位：圆管涵管节。
5、 原材料主要技术指标及试验结论

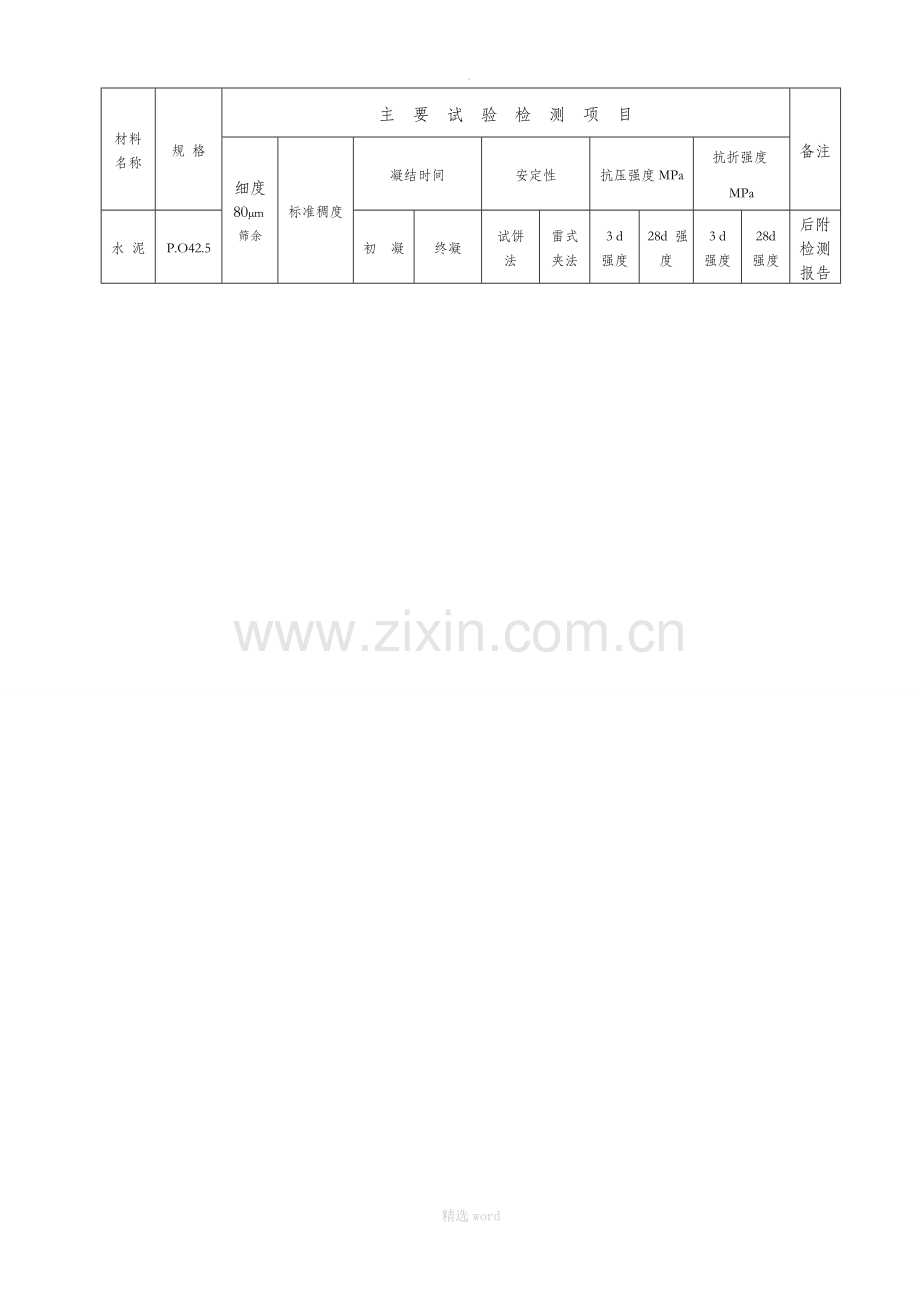

（1：水泥）
材料名称
规 格
主 要 试 验 检 测 项 目
备注
细度 80μm筛余
标准稠度
凝结时间
安定性
抗压强度MPa
抗折强度MPa
水 泥
P.O42.5
初 凝
终凝
试饼法
雷式夹法
3 d 强度
28d 强度
3 d 强度
28d 强度
后附检测报告

精选word
.
规 定 值
≤10%
/
≥45min
≤600min
无弯曲无裂缝
＜5
≥17
≥42.5
≥3.5
≥6.5

实 测 测
0.9
131.5g
150
185
合格
1.0
30.4
47.6
5.5
7.6

（2：粉煤灰）
材料名称
规 格
主 要 试 验 检 测 项 目
备注
粉煤灰
Ⅱ级
细 度45μm筛余
烧失量
需水量比
三氧化硫
含水量
游离氧化钙
安定性 雷氏夹法
后附检测报告
规 定 值
≤25%
≤8%
≤105%
≤3.0%
≤1.0%
≤1.0%
≤5%
实 测 测
21.9
3.6

（3：粗集料）
材料名称
主 要 试 验 检 测 项 目
备注
粗集料
表观密度
吸水率
含泥量
针片状含量
压碎值
坚固性
后附检测报告
规 定 值
＞2500kg/m³
≤1.0%
≤1.5%
≤20%
≤20%
≤12%
实 测 测
2713
0.49
0.9
8.0
16.8
7.0
(4:细集料)
材料名称
规 格
主 要 试 验 检 测 项 目
备注
细集料
0-4.75mm
细度模数
表观密度
堆积密度
空隙率
含泥量
坚固性
后附检测报告
规 定 值
2.3-3.0
＞2500kg/m³
＞1350kg/m³
＜47%
＜3.0%
＜8%
实 测 测
2.76
2521
1492
40.8
2.7
/
三、混凝土基准配合比设
1、计算配制强度
----混凝土强度标准差，取5.0MPa。
混凝土设计强度：
＝40MPa
混凝土配制强度：
= =40+1.645×5=48.2MPa
2、 水胶比：
精选word
.
γc----水泥强度等级值的富余系数，取1.0。
=
= =0.43
根据试拌效果取水胶比0.40。
3、单位用水量
①、根据施工条件及需要，混凝土坍落度取160~200mm。
=205+=232.5
②、减水剂混凝土单位用水量，减水剂减水率取=25%
=232.5=175
根据实际试拌效果中混凝土出现离析，故调整后取用水量为160kg。
4、 单位单位胶凝材料、粉煤灰、水泥、外加剂用量：
----粉煤灰掺量，取15%。
----外加剂掺量，取0.9%。

==400×15%=60
==400－60=340
==400×0.9%=3.60
5、选定砂率：
根据现场施工及以往拌合参数初步选用
6、计算配合比：
质量法：假定每立方米混凝土的重量为2450则

即：340++160+60=2450
精选word
.
40%=
解得：756 1136
5~10mm碎石用量227，10~20mm碎石用量568，20-31.5mm碎石用量341。
7、确定混凝土基准配合比
配合比：水泥：砂：碎石：水 ：粉煤灰=340：756：1136：160：60
比例为1：2.22：3.34：0.47：0.18
四、混凝土配合比试配、调整
根据混凝土配合比选定要求，以基准配合比为基础，另选配两个调整配合比，其用水量与基准配合比相同，水胶比较基准配合比分别增加或减少0.05，即水胶比分别为0.35与0.45。
1、水胶比为0.35的参照1配合比

＝160kg
选定初步砂率
根据质量法计算配合比：
配合比：水泥：砂：碎石：水 ：粉煤灰=388：733：1100：160：69
比例为：1：1.89：2.84：0.41：0.18
2、水胶比为0.45的参照2配合比

＝160kg
选定初步砂率
根据质量法计算配合比：
配合比：水泥：砂：碎石：水 ：粉煤灰=303：793：1141：160：53
比例为：1：2.61：3.77：0.53：0.18
五、混凝土配合比试配结果及确认拟使用申报配合比
1、配合比材料用量
精选word
.
序号
水泥（kg）
砂
（kg）
碎石
（kg）
水
（kg）
粉煤灰（kg）
减水剂（kg）
假定容重（kg/m3）
配 合 比
C：S：G：W：F
基准
340
775
1115
160
60
4.40
2450
1：2.22：3.34：0.47：0.18
参照1
388
733
1100
160
69
5.03
2450
1：1.89：2.84：0.41：0.18
参照2
303
793
1141
160
53
3.92
2450
1：2.61：3.77：0.53：0.18

2、配合比拌合物性能
配合比序号
实测 容重(kg/m3)
坍落度(mm)
含气量(%)
坍落度损失
混凝土工作性描述
30min
60min
基准
2460
195
4.9
10
15
流动性、粘聚性、保水性良好
调整1
2470
195
5.0
10
20
流动性、粘聚性、保水性良好
调整2
2450
195
4.7
10
20
流动性、粘聚性、保水性良好

3、抗压强度数据
配合比编号
水胶比
养护龄期（天）
抗压强度（MPa)
基准 PHB20110824-2-1
0.40
7
40.8
28
52.1
参照1
PHB20110731-2
0.35
7
45.9
28
56.2
参照2
PHB20110731-3
0.45
7
31.7
28
46.3

4、根据各选定配合比混凝土拌合物工作性能及抗压强度值，假定容重与实测容重之差少于2%，结合工地施工实际情况，拟选用申报配合比：
配合比：水泥：砂：碎石：水 ：粉煤灰=340：756：1136：160：60
比例为1：2.22：3.34：0.47：0.18
