三环路南二段DN1800管道水压试验技术措施.doc

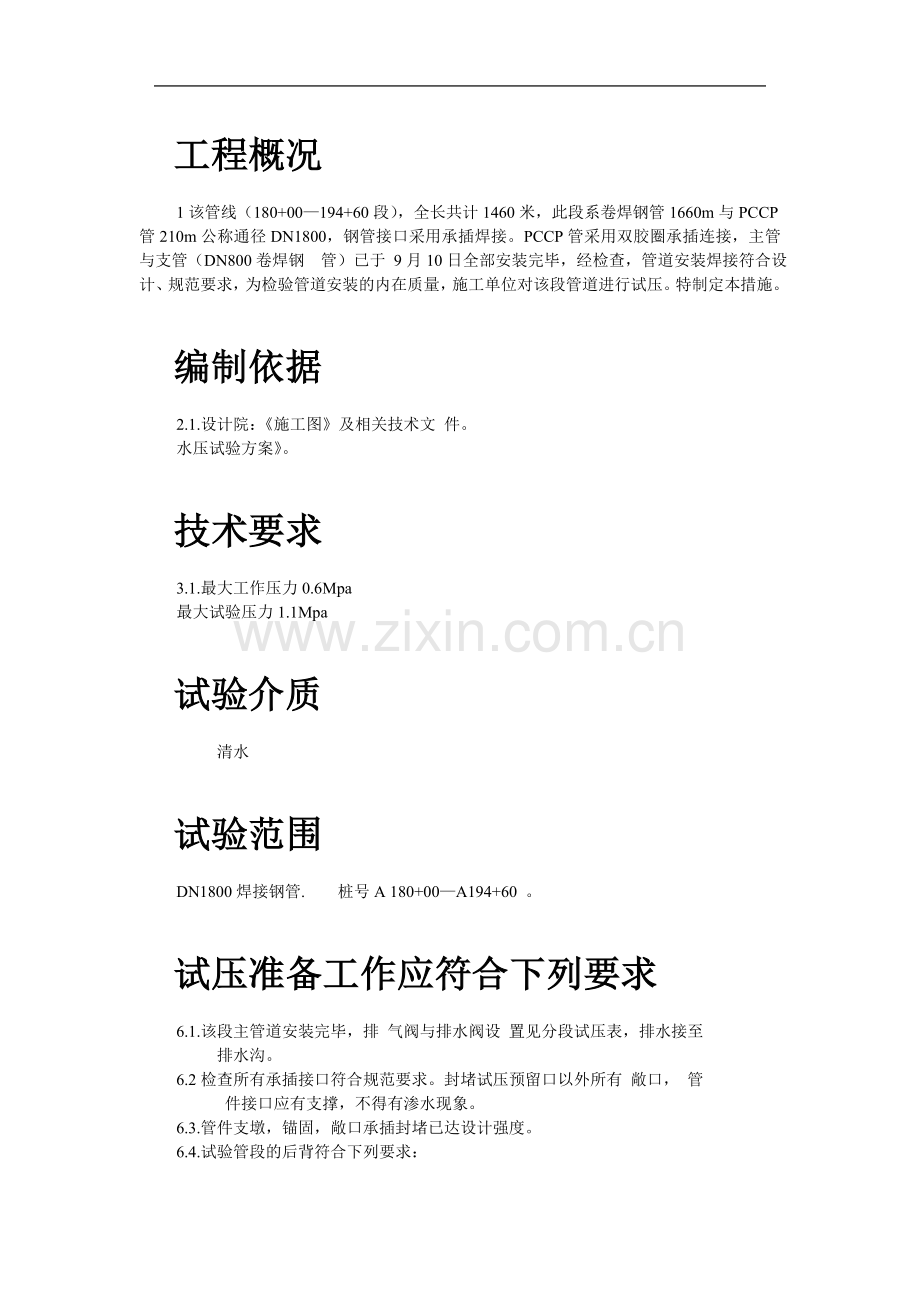

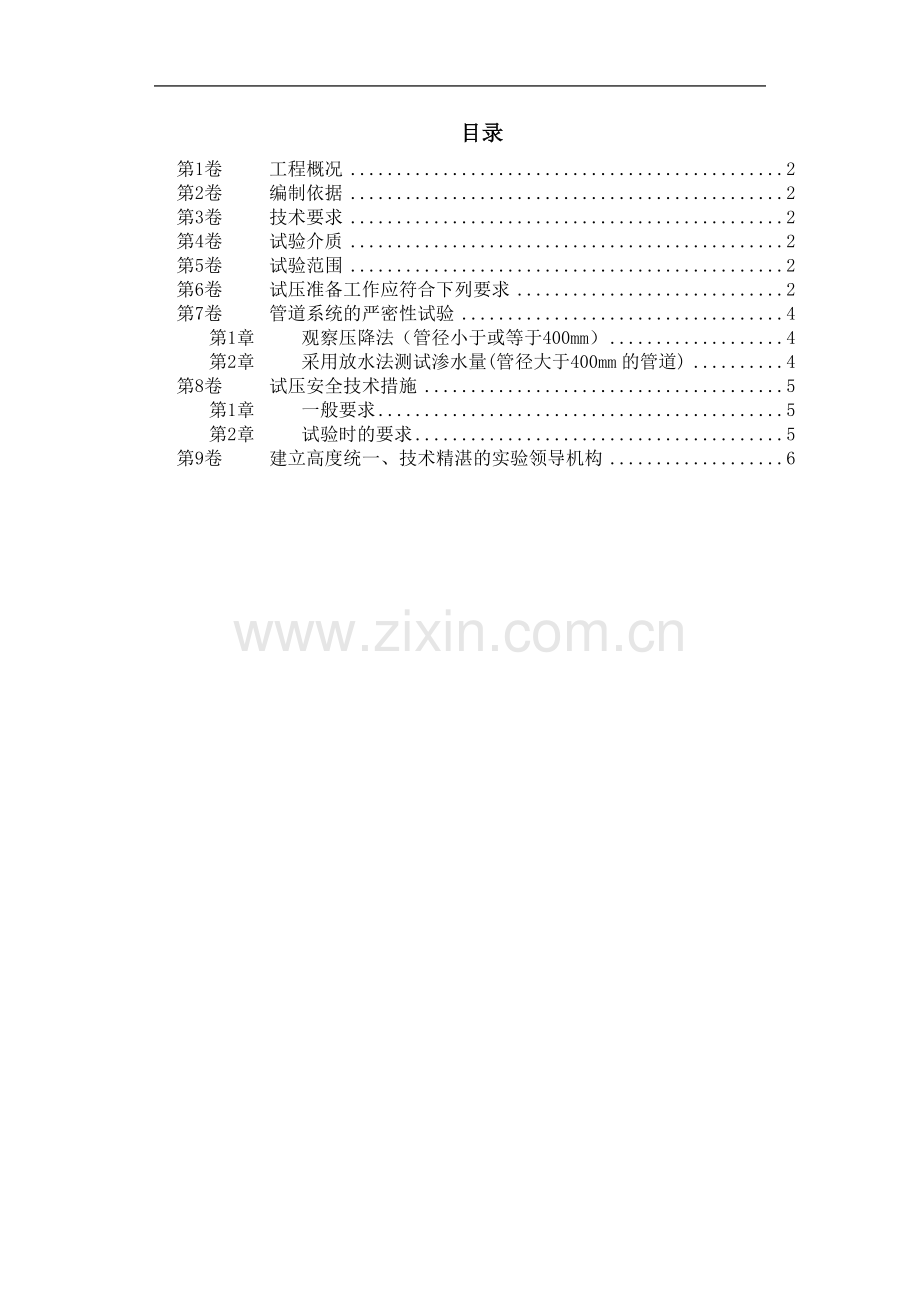

目录第1卷工程概况2第2卷编制依据2第3卷技术要求2第4卷试验介质2第5卷试验范围2第6卷试压准备工作应符合下列要求2第7卷管道系统的严密性试验4第1章观察压降法（管径小于或等于400mm）4第2章采用放水法测试渗水量(管径大于400mm的管道)4第8卷试压安全技术措施5第1章一般要求5第2章试验时的要求5第9卷建立高度统一、技术精湛的实验领导机构6工程概况1该管线（180+00194+60段），全长共计1460米，此段系卷焊钢管1660m与PCCP管210m公称通径DN1800，钢管接口采用承插焊接。PCCP管采用双胶圈承插连接，主管与支管（DN800卷焊钢 管）已于 9月10日全部安装完毕，经检查，管道安装焊接符合设计、规范要求，为检验管道安装的内在质量，施工单位对该段管道进行试压。特制定本措施。编制依据2.1.设计院：施工图及相关技术文 件。水压试验方案。技术要求3.1.最大工作压力0.6Mpa最大试验压力1.1Mpa试验介质 清水试验范围DN1800焊接钢管. 桩号A 180+00A194+60 。试压准备工作应符合下列要求6.1.该段主管道安装完毕，排 气阀与排水阀设 置见分段试压表，排水接至 排水沟。 6.2检查所有承插接口符合规范要求。封堵试压预留口以外所有 敞口， 管 件接口应有支撑，不得有渗水现象。6.3.管件支墩，锚固，敞口承插封堵已达设计强度。6.4.试验管段的后背符合下列要求：6.4.1.后背设在原状土上，后背的支撑土应分层夯实，支撑长度不得小10 米，在设后背时，基础 应分层夯实分层厚 度不大于0.15米，保证后背 不下沉、不后退。6.4.2后背墙面应平整，并应与管道轴线垂直。6.4.3为确保管端盲板不被断面推力破坏需按以下后背简图尺寸设置后背。6.5 后背简图及千斤顶布置 1800 2000 2000 混凝土后背墙 2000 后背墙简图 后背 1400 600 D=450(千斤顶分布) 管 DN=1800 千斤顶布置图7.1 试验工序(详见试压方案附图3)7.2 水压试验方法及操作步骤7.2.1 引水 a 试压设备和水源: 水源试压采用电动试压泵，水源接自“城供水”引水口，在该段主管道 各排气点（管顶标高）设排气阀 。在191+70（管底标高）处设排水阀，接至排水 沟。在185+40处 作注水接口。（参见附图1给水系统试验布置图）b 水量计算:从取水点到灌水口长度400（m）和高差2（m），选用合适的潜水泵和40的钢管灌水，按管道规格计算储水量。试验管段长为1460m。 水量 V=R2L（m3）=735.6 m3 L假若定为1460m； 灌水时间h=V/S （小时）=6.69小时=400分钟 S为清水泵流量暂定为110m3/小时7.2.2 灌水a 首先浸泡:预应力砼管、水泥沙浆钢管/铸铁管试压管段在灌 满水后，在不大于工作压力条件下充分浸泡后再进行试压， 浸泡时间应符合规范24h72h的要求。 b 操作方法:管道灌水应从下游缓慢灌入，使管道内的气体自然从管道上端排除。管道灌水时水流速度不可太快，应使进入管道的水量与管道的排气量相匹配，如进水速度过快，而所设排气孔太小，管道内气体就会滞留在管道内，将水压试验时形成气囊影响试验效果，严重时由于滞留气体的压缩，可将管道胀裂。判断管道内气体是否排除，可从下面三点判断；第一，管内充满水后，当升压时，试压泵不断向管道内充水但升压缓慢；第二，当用试压泵向管道内充水时，随着压力泵的上下晃动，表针摆动幅度较大且读数不稳定；第三，当水压升至试验压力的80%时，停止升压，然后打开连通管道的放水阀门，放水时水柱中带有“突、突、突”的声响，并喷出许多气泡；当上述三条现象排除后，水压试验才能正式进行。7.2.3 排气临时管线在主管道处设排气阀3个，设置临时自动排气阀，使压力试验时，能顺利将管道内的余气排除。7.2.4 水压试验方法 系统试验时应分级升压（每级0.1MPa），每升压一级应检查后背、支墩、管身及接口，当无异常现象时再继续升压；将水压升至试验压力后，保持10分钟，若压降在00.02Mpa范围内为合格且不作严密性试验。若压降在0.020.05Mpa范围内需作严密性试验检。检查接口、管身无破损、无变形、无漏水现象时，管道强度试验合格；试压完毕后应填写 分段管道（设备）强度试验记录，并请质检站签字认可。7.2.5 排水 试验合格后排水至雨水井。管道系统的严密性试验 管道强度试验合格后将试验压力降至工作压力，进行外观检查无泄漏，渗水量或压降不超过设计或规范要求为合格。第1章 观察压降法（管径小于或等于400mm） 将管道工作压力升至试验压力，10分钟降压不大于0.05Mpa，可认为严密性合格。第2章 采用放水法测试渗水量(管径大于400mm的管道)8.2.1 记录第一时间T1将水压由工作压力上升到试验压力， 关闭进水阀门， 记录自然降压0.1Mpa所需的时间T1，打开水泵进水阀门，再将管道压力升至试验压力后，关闭进水阀门。8.2.2 记录第二时间T2和测量放水量W打开放水阀门，记录降压0.1 MPa的时间T2，测量T2时间内，从管道放出的水量W，W可通过水表也可通过量水桶获得。8.2.3 渗水量计算 计算公式： Q=W/（T1T2）L 式中： Q实测渗水量（L/minm） WT2时间内放出的水量（L） T1试验压力下降0.1Mpa所经过的时间（min） T2放水时，试验压力下降0.1Mpa所经过的时间 （min） L试验管段的长度（m）8.2.4 规范允许渗水量5.94（L/minm）8.2.5 试验记录 试验完毕后应填写放水法试验记录，并请质检站签字 认可。试压安全技术措施第3章 一般要求9.1.1 试验工作应统一指挥，全部参战人员应服从领导。9.1.2 凡发生意外，应立即停止试验。后背墙吊装时，应进行安全技术交底，并应重点防范。现场施工临时用电安全和成品保护措施参照施工组织设计的相关条目执行。第4章 试验时的要求系统试验时应分级升压0.1MPa，每升压一级应检查背、支墩、管身及接口，当无异常现象时再继续升压。在试验过程中，后背、顶撑、管身两端接口严禁站人，并设置禁区 标志。水压试验时，严禁对管身、接口进行敲打或修补缺陷，严禁带压修理，如遇缺陷，应作出标记，卸压后再进行 修补，缺陷消除后重新试压。压力表安装试压应选用精度等级1.5级以上的压力表23只，表的满刻度应选用2.0Mpa，表盘直径150mm，使用前 必须校正。一只装在试压泵出口，另一只装在压力波动较小的其他位置。高差较大的系统，压力表的位置要考虑试压质静压的响。9 . 2 . 5 冲洗排放的临时管道必须稳固安全，避免冲洗时回弹 造成事故。建立高度统一、技术精湛的实验领导机构成立实验小组，实验总指挥由项目经理蒋仕高担任，项目副经理叶长文任实验小组长负责全面工作，分公司相关科室协调项目部解决技术问题。主要技术管理人员详见下表 姓 名职 务小组岗位备 注项目经理总指挥现场负责人项目副经理小组长现场负责人技术负责人副组长实验技术负责人质安员组员安全、协调班长组员指挥、阀门操作付班长组员操作、检查付班长组员操作、检查电焊组员操作、检查电焊组员操作、检查气焊组员操作、检查气焊组员操作、检查10 . 2 实验机具与材料序号 材料设备名称 规 格 单位数量 备 注1电动试压泵15Kg台12压力表2.0MPa 150个3精度1.53千斤顶60100个84闸阀Z41T-16-40个25截止阀J41T-16-20个56管道盲板1800*1800个27钢板=16m23盲板8钢板=20 800*800块4后备9镀锌管50m4010镀锌管32m611水表DN50只112枕木180*250*2000根1613混凝土块200# 块 614橡套电缆YZ316+1m100BAN灌水用15空气开关80100A个1灌水用16 水 泵75100台1灌水用1718 附图1 给水系统水压试验布置图 水源 排气阀 压力表 千斤顶 三通旋塞清水泵 180+05 192+20 DN1800 185+40 188+10 190+18 187+15 （ 排水 ） 191+70 后背 支撑 DN40给水临时管线试压泵 A180+00198+70附图3 试 验 工 序 图排气排气管安装临时管线安装后背墙制作堵头盲板制作灌水后左安装后背覆土夯填后背墙安装管道安装完毕堵头盲板安装管道清理系统检查压力表安装试压泵安装灌水管道安装堵头盲板撤出实验完毕实验观察整理现场系统恢复封闭后背墙转运卸压排水给水排气撤除 说 明施工组织设计大全，全套5张光盘，由杭州嘉意德科技有限公司整理销售。嘉意德公司其他产品介绍如下：工程竣工资料制作软件：首家基于word平台开发的资料软件，具有简单易用、功能强大、性能稳定等特点，涵盖了施工工程过程中技术文件、质量验收资料、质量保证资料、工程管理资料、监理资料和安全资料等各类文件、表格的编制和管理。适用于工程中各方主体的相关人员使用，如工程资料员、监理工程师以及工程文件整理、归档单位的工程竣工资料管理人员等。 嘉意德资料软件表格样式齐全，操作简便！是全国版本最全的资料软件主流品牌，共有70多个各地方版本及行业版本，如公路资料、电力资料、节能资料、水利资料等。施工安全验算软件：含脚手架、模板、用水用电、塔吊、基坑支护、钢筋支架、结构吊装、混凝土工程、降排水等九大模块。是现场安全管理必不可少的软件之一。软件将施工安全技术和计算机科学有机结合起来，符合施工现场特点和要求，依据有关国家规范和地方规程，根据常用的施工现场安全设施类型进行计算和分析，为施工企业安全技术管理提供了便捷的计算工具。同时生成规范化专项方案计算书，为施工组织设计的编制提供了可靠的依据。标书制作与管理软件：是一个集标书制作与标书管理功能于一身的招投标软件，用于快速编制各类标书和施工组织设计。内置模板源自建设系统各大企业的实际工程，设计水平高、文字素质好。庞大的素材库包含工业、民用、水电、路桥的综合施工组织总设计，以及各类结构形式、各种高度的工业、民用、路桥、水电等单位工程的施工组织设计，还提供了特种工程、建筑、安装、乃至钢结构的施工组织设计，几乎囊括了编标所需的所有内容。智能网络计划编制软件：该软件系统采用图形编辑方式，不需画草图，不需记住工作的代号，只需用鼠标就可以在网络图中进行添加、修改工作和调整逻辑关系，而不需再去输入紧前、紧后关系，并实时计算关键线路，自动添加工程标尺，横道图自动生成，非常快捷、方便。施工平面图绘制软件：本软件提供了多种绘图工具，具备强大的绘图操作功能，并集成了多个图远库，包括建筑及构筑物库、材料及构件堆场库、施工机械库、交通运输库等等，可直接调用，您只需移动鼠标，就能够方便绘制出一张完整而又准确的施工平面图。临时用电设计计算软件：是国内第一款对施工临时用电配置设计及计算类软件，软件严格按照国家规范进行编制。采用领先图形模式进行配电设计，及根据JGJ46-2005规范8.1.1条规定采用三相附和平衡计算法，使计算结果更加合理，软件还对配电箱、用电设备的开关、漏保、熔断器等电气的选择电流进行专门有正对的计算（考虑了尖峰电流等情况对电气设备的影响），使选择的电气设备更合理。本软件采用领先的Net技术开发而成，具有易学、易用、高效等特点。
