连锁酒店监控方案.doc

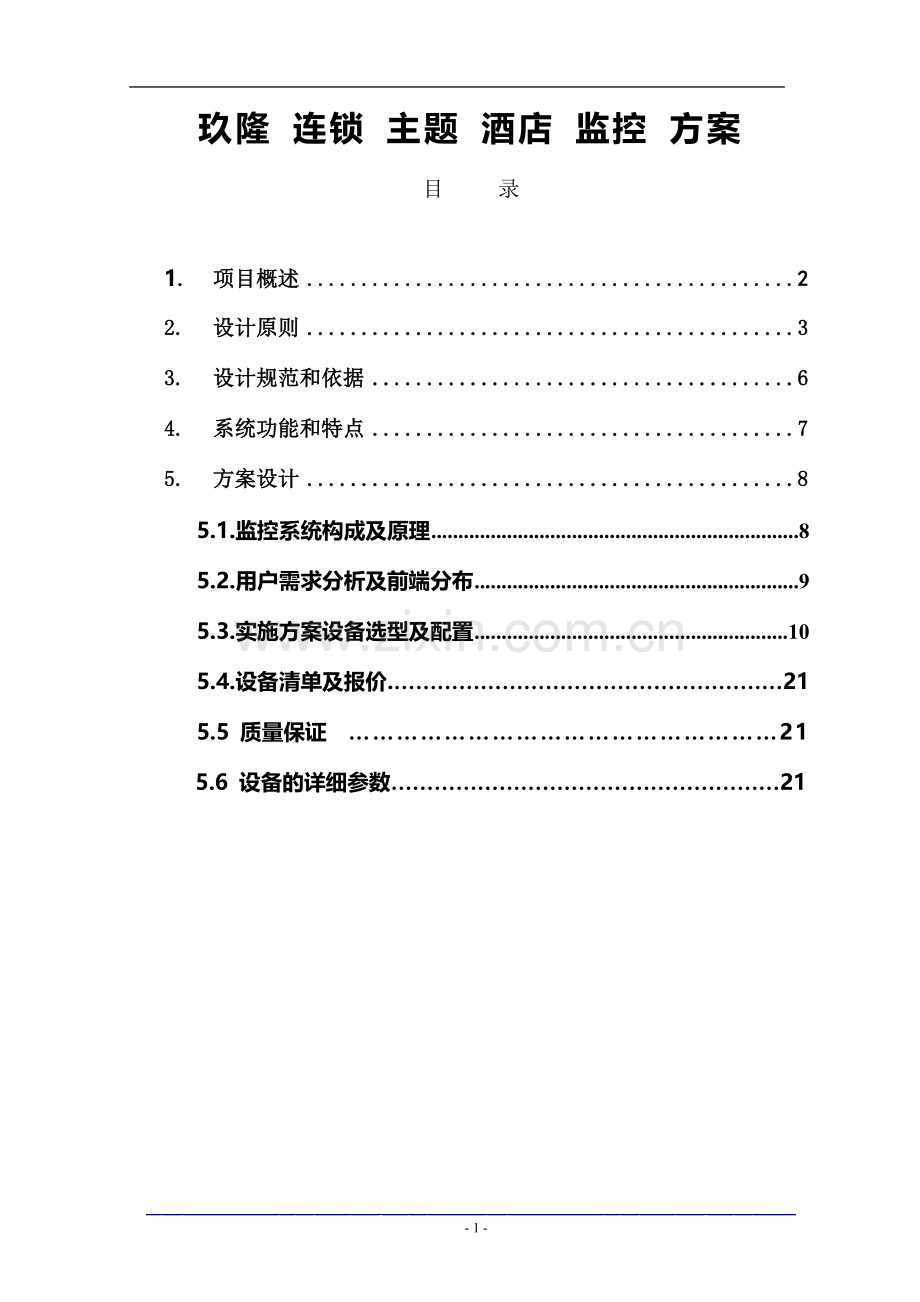

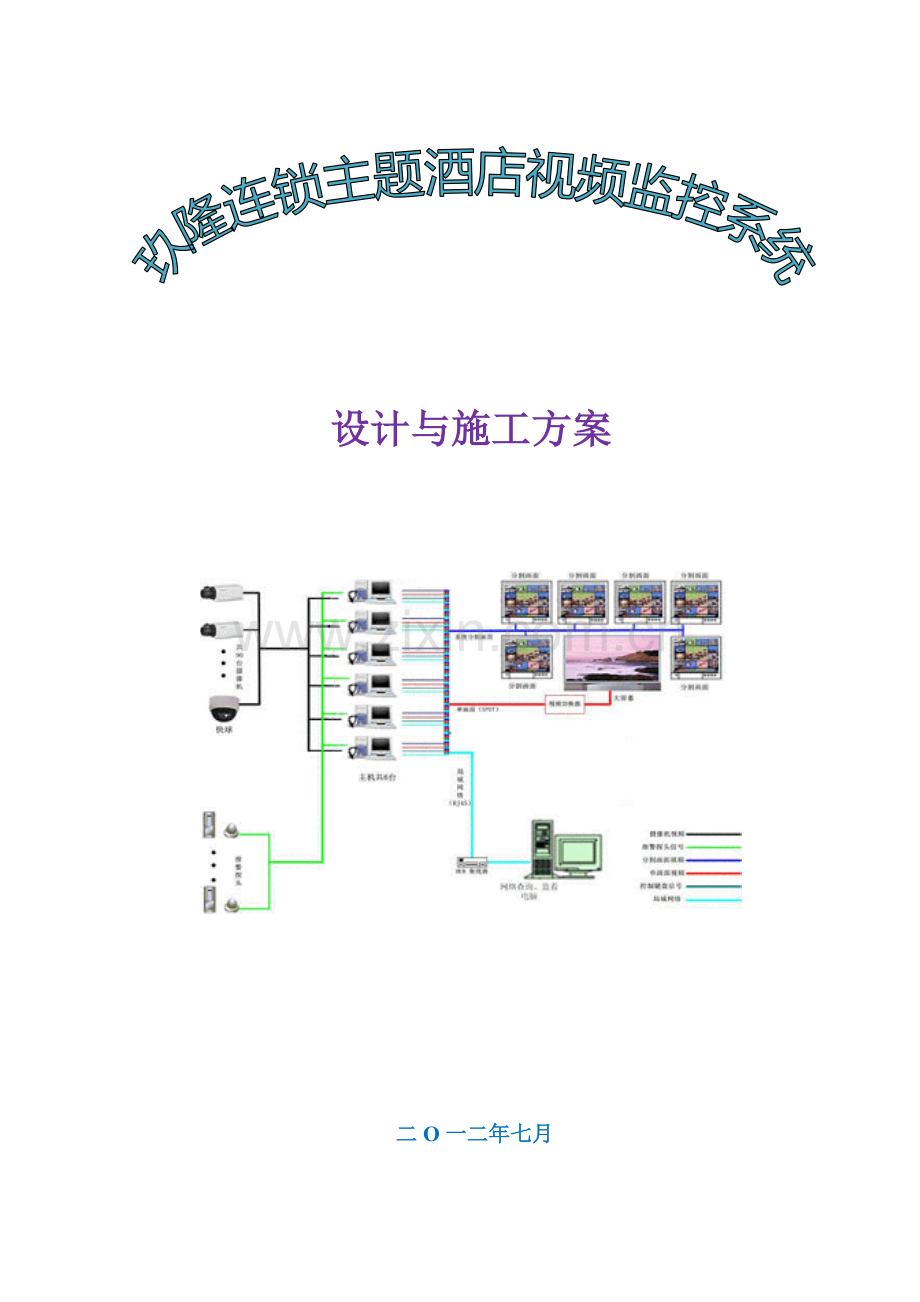

设计与施工方案二O一二年七月玖隆 连锁 主题 酒店 监控 方案目 录1.项目概述22.设计原则33.设计规范和依据64.系统功能和特点75.方案设计85.1.监控系统构成及原理85.2.用户需求分析及前端分布95.3.实施方案设备选型及配置105.4.设备清单及报价215.5 质量保证 215.6 设备的详细参数21 271. 项目概述随着21世纪的到来，特别是近年来现代高科技和信息技术（IT）的发展，如何就人力资源的节省，物业管理的成本节省，充分保护客户的人身安全以及财产安全，已经成了智能型大厦的现代化管理的重要发展方向。大厦的闭路电视监控系统对酒店周界、各主要出入口、停车场及各主要路口等进行全方位的监控，系统具有图形自动切换功能、定点显示功能和多画面显示功能，系统可用长时间录相机录制所有图像以观看或备查。随着利用安全防范技术进行安全防范首先对犯罪分子有种威慑作用，使其不敢轻易作案。如大厦的安防系统、门窗的开关报警器能及时发现犯罪分子的作案时间和地点，使其不敢轻易动手。酒店智能化集中监控管理系统综合采用先进的计算机实时检测与控制，计算机网络、计算机通讯、多媒体和数据库等多项先进技术，将分散的现场电脑与监控室主控电脑联系起来，形成一个计算机的集散监控系统，实现了大厦内设备的自动化集中的监测、控制、管理和安全防范的自动化报警等功能。在大厦集中监控室内装设控主机一台，完成整个系统的统一调配、集中管理等；在设备相对集中的楼房装设现场监控电脑，完成对各设备的信号采集、故障判断、运行控制等；各监控电脑及主机通过网络模块和通讯电缆连成一个整体。闭路电视监控系统可以即时地传送活动图像信息,值班人员通过遥控装置，还可控制前端摄像机，改变摄像角度、方位、镜头焦距等,从而实现对现场大范围的观察和近距离的特写，并可通过录像设备进行记录取证。闭路电视监视系统在酒店内重要的区域和场所安装摄像机，在酒店主要路口、停车场出入口、停车场内以及酒店内视角死区等地安置充足的高解像度数字摄像机，进行密集式24小时不间断监控它为保安人员提供了利用眼睛直接监视酒店内外情况的手段，使保安人员在报警控制中心便可以监视整个酒店内的情况，从而大大加强了保安的效果,闭路电视监视系统除起到正常的监视作用外，在接到报警系统和出入口控制系统的示警信号后，还可以进行实时录像，录下报警时的现场情况，以供事后重放分析,该系统还可与门禁系统、巡更系统、停车场管理系统等联动联防，以便更有效地进行管理。整个系统重要图像和报警信息均可存于硬盘，并有界面汉化的软件供使用者查询和管理,监控系统的所有控制功能均可在微机上实现；报警时自动切换视频，报警信息建档、建库等,在控制室将图像连计算机网络，管理人员在办公室或家中配装专用软件即可方便查看受监视区域实时图像。本方案根据项目提供的相关文件，并根据项目的实际需求，参照有关国际标准和国家标准，并结合我公司从事过的多个项目所积累的经验，编制出这套技术方案。若对本方案的内容或其它方面有不详尽之处，我们随时欢迎您们的宝贵意见。2. 设计原则本项目方案设计遵循技术先进、功能齐全、性能稳定、节约成本的原则。并综合考虑施工、维护及操作因素，并将为今后的发展、扩建、改造等因素留有扩充的余地。本系统设计内容是系统的、完整的、全面的；设计方案具有科学性、合理性、可操作性。其具有以下原则：1、先进性与适用性系统的技术性能和质量指标应达到国际领先水平；同时，系统的安装调试、软件编程和操作使用又应简便易行，容易掌握，适合中国国情和本项目的特点。该系统集国际上众多先进技术于一身，体现了当前计算机控制技术与计算机网络技术的最新发展水平，适应时代发展的要求。同时系统是面向各种管理层次使用的系统，其功能的配置以能给用户提供舒适、安全、方便、快捷为准则，其操作应简便易学。2、经济性与实用性 充分考虑用户实际需要和信息技术发展趋势，根据用户现场环境，设计选用功能和适合现场情况、符合用户要求的系统配置方案，通过严密、有机的组合，实现最佳的性能价格比，以便节约工程投资，同时保证系统功能实施的需求，经济实用。3、可靠性与安全性系统的设计应具有较高的可靠性，在系统故障或事故造成中断后，能确保数据的准确性、完整性和一致性，并具备迅速恢复的功能，同时系统具有一整套完成的系统管理策略，可以保证系统的运行安全。4、开放性以现有成熟的产品为对象设计，同时还考虑到周边信息通信环境的现状和技术的发展趋势，可以消防、防盗、聚光系统实现联动，具有RJ-45网络通讯口，可实现远程控制。5、可扩充性系统设计中考虑到今后技术的发展和使用的需要，具有更新、扩充和升级的可能。并根据今后该项目工程的实际要求扩展系统功能，同时，本方案在设计中留有冗余，以满足今后的发展要求。6、追求最优化的系统设备配置在满足用户对功能、质量、性能、价格和服务等各方面要求的前提下，追求最优化的系统设备配置，以尽量降低系统造价。7、保留足够的扩展容量该项目设备的控制容量上保留一定的余地，以便在系统中改造新的控制点；系统中还保留与其他计算机或自动化系统连接的接口；也尽量考虑未来科学的发展和新技术的应用。8、提高监管力度与综合管理水平本项目系统设备控制需要高效率、准确及可靠。本系统通过中央控制系统对各子系统运行情况进行综合监控，时时动态撑握监视及报警情况。闭路电视监控大大减少劳动强度，减少设备运行维护人员；另外，系统的综合统筹管理可使设备按最优组合运行，在最佳情况下运行，既可节能，又可大大减少设备损耗，减少设备维修费用，从而提高监管力度与综合管理水平。设计规范和依据1、智能建筑设计标准(GBT 503142000)2、建筑智能化系统工程设计标准（DB32/191-1998）3、城市住宅建筑综合布线系统工程设计规范（CECS/119-2000）4、建筑与建筑群综合面线系统工程设计规范（GB/T50311-2000）5、民用建筑电气设计规范（JGJ/T16-92）6、民用闭路监视电视系统工程技术规范(GB/50198-94)7、系统接地的型式及安全技术要求（GB14050-93）8、安全防范工程程序与要求（GA/T75-94）9、安全防范工程验收规则（GA/T308-2001）10、工业电视系统工程设计规范(GBJ 115)11、安全检查防范系统通作图形符号（GA/74-94）12、消防联动控制设备通用技术条件（GB 168061997）13、火灾自动报警设计规范（GB50116-98）系统功能和特点 本着系统既要先进、实用、成熟、可靠，又要做到系统开放性、可扩展性好，兼顾投资合理、效益最佳的目的。闭路电视监控对现场设备进行集中监视、控制和管理，使这些设备得以安全、可靠、高效地运行，最大限度地发挥智能管理的作用，创造安全、健康、舒适宜人和能提高工作效率的优良环境，节约能源，并减少维护人员。根据本项目的环境需要,并接合功能需求建立本项目闭路电视监控.CCTV主要任务是对建筑物内重要部位的事态、人流等动态状况进行宏观监视、控制，以便对各种异常情况进行实时取证、复核，达到及时处理目的。系统采用数字多媒体技术、计算机图像处理技术和高速网络技术，全面实现视音频监控功能。具体功能如下：系统具有全矩阵切换功能：一体化硬盘录像主机，良好的操作界面，图形化界面可对云台、镜头等进行控制。控制室设计要先进实用，体现人性化；做到美观实用。图像信号的切换功能：通过硬盘录像控制主机，可以将某一路摄像机输出的图像信号切换到显示器上，使人能选看任一路图像。字符叠加功能：可将字符叠加到视频图像，用来指明摄像机号、监视器号.控制功能：控制摄像机的电源开关，云台的上下及左右旋转，镜头的光圈大/小，变焦远/近，聚焦大/小。长时间视频资料保存功能：目前常用的传统型模拟制监控系统采用长延时录像机，录像图像质量一般，不便于保留，损耗较大。先进的数字压缩式硬盘录像系统，最大的优点是采用数字磁介质存储，可以保证数据多次复制不失真，而且可以方便地刻录成光盘永久保存。视频信号采集：彩色摄像机分辨率不低于520TVL，并具有电子快门、自动光圈、背光补偿、自动白平衡、同步锁相功能。终端显示优于VCD标准。总之，本闭路电视监控是一个使本系统高度自动化、高效率的幽雅舒适、便利快捷、高度安全的环境空间。3. 方案设计 根据设计原则、设计规范和依据及国际国内标准，并根据用户的需求，以及所提供的图纸及相关资料，并接合酒店的实际情况及未来的发展趋势，对该酒店的闭路电视监控进行方案设计。5.1.监控系统构成及原理闭路电视监控系统分别由前端系统、传输系统、控制系统、显示系统四个部分构成,还具有对图像信号的分配切换、存储、处理、还原等功能。其原理如以下系统图： 数字闭路电视监控系统原理图5.2.用户需求分析及前端分布 根据用户需求，充分考虑了本系统高度的可靠性、先进性、灵活性、可扩充性、易管理性及性能价格比高等优点，并根据所提供的图纸及相关料资，并根据酒店实际情况及未来的发展趋势，结合我公司从事过的多个酒店所积累的经验，以及相关产品的性能等因素，对酒店方案实施。系统共设计有大约60台摄像机，分别设计在酒店的各类主要进出口、停车场出入、酒店内部的主要公用设施场所、人群密度较大的流动区域和集散地等安装监控探头进行现场实时监视录像，以保证警力可以有效地杜绝隐患发生和酒店领导可以随时监看酒店内人员的情况等。本酒店监控前端分布情况，具体参见如下信息点统计表：闭路电视监控系统信息点分布统计表编号位置分布需求分类单位数量备注1地下停车库枪式红外摄像机台9监控车辆情况外停车场红外高速球型摄像机台1监控车辆情况车库入口处枪式红外摄像机台1监控车辆进出情况大门口外红外高速球型摄像机台1监控门口一切情况2第一层走廊过道红外半球摄像机台2监控客房及办公室入口服务总台红外半球摄像机台2监控总台情况大堂内部红外半球摄像机台1监控大堂休息区内情况电梯内部电梯专用摄像机台3监控电梯内部出入状况消防梯和电梯出入口红外半球摄像机台2主监控电梯及消防梯人员进出3第七、十六楼走廊过道及电梯、消防梯出入口红外半球摄像机台38七层2个,其每层楼设计4个，监控八- 十六楼电梯和消防梯出入口及走廊过道情况5.3.实施方案设备选型及配置5.3.1.前端系统1、摄像机的选择 摄像部分的主体是摄像机，其功能为观察、收集信息。摄像机的性能及其安装方式是决定系统质量的重要因素。光导管摄像机目前已被淘汰，由电荷耦合器件简称CCD摄像机所取代。其主要性能及技术参数要求如下： 1)色彩：摄像机有黑白和彩色两种，通常黑白摄像机的水平清晰度比彩色摄像机高，且黑白摄像机比彩色摄像机灵敏，更适用于光线不足的地方和夜间灯光较暗的场所。黑白摄像机的价格比彩色便宜。但彩色的图像容易分辨衣物与场景的颜色，便于及时获取、区分现场的实时信息。 2)清晰度：有水平清晰度和垂直清晰度两种。垂直方向的清晰度受到电视制式的限制，有一个最高的限度，由于我国电视信号均为PAL制式，PAL制垂直清晰度为400行。所以摄像机的清晰度一般是用水平清晰度表示。水平清晰度表示人眼对电视图像水平细节清晰度的量度，用电视线TVL表示。 目前选用黑白摄像机的水平清晰度一般应要求大于500线，彩色摄像机的水平清晰度一般应要求大于400线。 3)照度：单位被照面积上接受到的光通量称为照度。Lux(勒克斯)是标称光亮度(流明)的光束均匀射在lm2面积上时的照度。摄像机的灵敏度以最低照度来表示，这是摄像机以特定的测试卡为摄取标，在镜头光圈为0.4时，调节光源照度，用示波器测其输出端的视频信号幅度为额定值的10%，此时测得的测试卡照度为该摄像机的最低照度。所以实际上被摄体的照度应该大约是最低照度的10倍以上才能获得较清晰的图像。 目前一般选用黑白摄像机的最低照度，当相对孔径为F1.4时，最低照度要求选用小于0.1Lux;选用彩色摄像机的最低照度，当相对孔径为F1.4时，最低照度要求选用小于0.2Lux。 3)同步：要求摄像机具有电源同步、外同步信号接口。对电源同步而言，使所有的摄像机由监控中心的交流同相电源供电，使摄像机场同步信号与市电的相位锁定，以达到摄像机同步信号相位一致的同步方式。 对外同步而言，要求配置一台同步信号发生器来实现强迫同步，电视系统扫描用的行频、场频、帧频信号，复合消隐信号与外设信号发生器提供的同步信号同步的工作方式。 系统只有在同步的情况下，图像进行时序切换时就不会出现滚动现象，录、放像质量才能提高。 4)电源：摄像机电源一般有交流220V，直流12V，可根据现场情况选择摄像机电源但推荐采用安全低电压。选用12V直流电压供电时，往往达不到摄像机电源同步的要求，必须采用外同步方式，才能达到系统同步切换的目的。 5)自动增益控制(AGC)：在低亮度的情况下，自动增益功能可以提高图像信号的强度以获得清晰的图像。目前市场上CCD摄像机的最低照度都是在这种条件下的参数。 6)自动白平衡：当彩色摄像机的白平衡正常时，才能真实地还原被摄物体的色彩。彩色摄像机的自动白平衡就是实现其自动调整。 7)电子亮度控制：有些CCD摄像机可以根据射入光线的亮度，利用电子快门来调节CCD图像传感器的曝光时间，从而在光线变化较大时可以不用自动光圈镜头。使用电子亮度控制时，被摄景物的景深要比使用自动光圈镜头时要小。 8)逆光补偿：在只能逆光安装的情况下，采用普通摄像机时，被摄物体的图像会发黑，应选用具有逆光补偿的摄像机才能获得较为清晰的图像。2、镜头选择镜头按功能和操作分类：1)摄取静态目标的摄像机，可选用固定焦距镜头，当有视角变化要求的动态目标摄像场合，可选用变焦距镜头。镜头焦距的选择要根据视场大小和镜头到监视目标的距离而定。 F=A L/B式中 F焦距(mm)； A像场、宽(mm)； L镜头到监视目标的距离； B视场高(L、B采用相同的度量单位)。 2)选择镜头焦距时，必须考虑摄像机图像敏感器画面的尺寸，有2/3”、1/2”、1/3”、1/4”四种型式，这四种模式都具有垂直X水平尺寸为3X4的方位比，而四种模式摄像机对应于某一个镜头，则下一个模式正好与它上一个模式摄像机相差一个镜头焦距的档次。如专1/2”摄像机使用16mm镜头的视角范围正好与1/3摄像机使用12mm焦距的镜头相同。以此类推。3)对景深大、视场范围广的监视区域及需要监视变化的动态场景，一般对应采用带全景云台的摄像机，并配置6倍以上的电动变焦距带自动光圈镜头。4)使用电荷耦合器件(CCD)时，一般均应选择自动光圈镜头，对于室内照度恒定或变化很小的时可选择手动可变光圈镜头，电梯轿箱内的摄像机镜头应根据轿箱体积的大小选用水平视场角大于70的广角镜头。5)随着小型化需要，镜头尺寸需缩小，除通常摄像机镜头的标准C接口外，引入了Cs接口。由于Cs接口比C接口短5mm，减小了镜头与敏感件的间距，故Cs接口系统体积小、轻，且Cs接口镜头价格较便宜。Cs接口摄像机可配用Cs接口镜头，也可使用C接口镜头再加上引入5mm隔条环。而C接口摄像机只能配用C接口镜头，不能使用Cs接口的镜头。6)摄像机镜头应从光源方向对准监视目标，避免逆光。镜头的焦距和摄像机靶面的大小决定了视角，焦距越小，视野越大，焦距越大，视野越小。若要考虑清晰度，可采用电动变焦距镜头，根据需要随时调整。7)通光量：镜头的通光量是用镜头的焦距和通光孔径的比值(光圈)来衡量的，一般用F表示。在光线变化不大的场合，光圈调到合适的大小后不必改动，用手动光圈镜头即可。在光圈线变化大的场合，如在室外，一般均需要自动光圈镜头。3、管槽敷设为防止电磁干扰和外电源及变频电梯等干扰，电缆应敷设在接地良好的金属管或金属桥架，同时保护线缆。5.3.3.控制系统5.3.3.1 数字化图像监控系统 以同轴电缆传输视频信号，称之为传统的模拟信号传输方式，这种方式传输，在较短距离内(如200m左右)视频信号的衰减不大，如果超过200m，则必须对视频信号进行补偿放大。常规的闭路电视监控系统较适合在一座建筑物或较小的地域范围内使用。 数字化监控系统是将计算机网络技术、多媒体技术与闭路电视技术相结合，适用于远距离传输多路视、音频信号。实际上就是将模拟信号进行数字化，并对其压缩编码，通过计算机网络及数字多媒体技术来传输视频图像。数字化监控系统将计算机网络技术、多媒体技术与图像监控技术有机结合在一起，能高清晰、同步地传输图像信号，是一项全新的安保电视系统，它已成为现代化楼宇管理的有力工具。数字化图像监控系统可实现远程图像监控，把分散在各地的监控点通过计算机网络有机联系在一起并利用了多媒体技术，增强了整体安全和图像监控的自动化管理能力。5.3.3.2数字嵌入式硬盘录像系统1、数字嵌入式硬盘录像系统的功能数字嵌入式硬盘录像是当今安保电视系统领域最新型的、性能最卓越的数字化图像记录设备，它将监控系统中所有的摄像机摄取的画面进行实时数字压缩并录制存档，可以根据任意检索要求对所记录的图像进行随机检索。由于采用了数字记录技术，能大大增强录制图像的抗衰减、抗干扰能力，因此无论经过多少次的检索或录像回放都不会影响播放图像的清晰度，而传统的模拟方式记录的录像带在经过若干次检索及回放后，图像质量将会有一定的衰减并引起信号信噪比的下降。当需要对已存储的图像进行复制时，数字记录的图像不存在复制劣化的问题，而模拟方式记录的图像每经过一次复制就要劣化一次。数字嵌入式硬盘录像系统是集计算机网络化、多媒体智能化与监控电视为一体，以数字化的方式和全新的理念构造出的新一代监控图像硬盘录像系统。系统在实现本地数字图像监控管理的同时，又能实现监控图像画面的远程传送，加强了整体安全管理。在系统中，所有图像数据均以数字形式保存，这与传统的模拟信号系统相比较，打印出的照片具有更高的清晰度和逼真感，数据的传输更可靠，速度更快。系统以模块化设计为基础，各个模块包括：信号采集模块、监控模块、图像录制模块、远程访问模块和中央控制模块。整个系统维护简便，易于安装。由于数字嵌入式硬盘录像设置在计算机系统中，信息可以自由传递到网络能够到达的范围，因此监控图像的显示不再拘于传统的图像切换方式，可以根据需要在任何被授权的地点监控任何一处的被控图像，使系统具有极强的安全管理能力。监控图像通过图像录制模块以高压缩率存储于高容量磁盘阵列中，可随时供调阅、快速检索。也就是说，可将多个摄像机(目前最多为24个)的多路图像实时显示于一台监视器上，同时，还可将所有的图像录制于其内置的硬盘驱动器中，以备回放、查找和转换，并可将图像备份至外置硬盘中。所有操作，都可在遥控器上完成，从而摆脱Windows操作系统，避免了死机现象。相对于传统的磁带记录方式，操作简便，可靠性，回放质量更高。所有记录可供长时间保存，重复利用率极高。还可被转录制成光盘用于存档保存。在大于80G的硬盘配置下，动态录像约可以存储一个月甚至更长时间。2、数字监控硬盘录像系统的主要特点(1) 高效率，耐用，节省维修费用。数字嵌入式硬盘录像，使已录制图像的抗衰减、抗干扰能力大大增强，可以反复录像、回放、检索而不失真和破坏，高效耐用，节省了很多维修费用。与传统的录像带的图像存储经长期使用容易损坏相比较具有极大优越性。(2) 与现有的安保电视系统设备可兼容。在现有的安保电视系统配置设备的基础上，只是更换旧的盒式录像机和多画面视频处理器，仍可保留系统配置的其他设备。(3) 采用特殊的压缩存储技术。采用特殊的压缩存储技术，以满足高活动性的动态清晰度录像以及高效率的压缩存储这两方面的要求，目前有的借用标准的MPEG压缩存储技术，有的采用H.264编码压缩方法来达到高效压缩率比。(4) 高速搜索和清晰度静像。由于系统采用硬盘存储图像，故系统能提供快速搜索功能和高清晰度静像。图像分辨率一般可达：752X 582或640X480像素。录像速度：25帧s。回放速度：25帧s。录像和回放前都可以准确到年月日时分秒，并可以独立调节每路画面的色彩、亮度、对比度和色饱和度。（5）保密性强。传统电视监控系统中使用磁带记录所发生的实时图像，但若一旦为犯罪分子所掌握，这就为犯罪分子销毁证据、替换或抹掉录像带内容等多项技术犯罪提供了机会，因为任何人员，只要能够接触到录像机就可以进行各种操作。而数字化电视监控系统中图像的播放是由计算机程序来控制，对图像存档、回放和状态设置等操作均有严格的密码控制，即使是操作人员，如果不知道密码或其密码的权限不包含有上述操作内容，就无法知道已录制图像的内容。另外，由于采用的是硬盘录像，不需要更换存储媒体，任何人都很难取走硬盘，或者取走也无法回放，保密性极强。5.3.4显示系统显示与记录设备一般均安装在安保控制室，主要由黑白彩色监视器、电视墙及视频处理设备组成。1)液晶监视器实现对摄像机视频信号再现图像的设备，一般要求彩色监视器的水平清晰度应大于480线。2）液晶显示器同监视器一样，实现对摄像机视频信号再现图像的设备，更加直观观察，显示更加柔和可以整屏显示，也可以分屏显示5.4.设备清单附件5.5 质量保证方针策略我公司的技术人员将负责整个工程的安装、调试及优化等工作。我公司将提供全面、及时的培训、维护、咨询服务，并配合用户管理系统的运行。在整个系统运行期内，我公司将免费接受用户的电话技术咨询和书函技术咨询，帮助用户解决在应用过程中遇到的各种技术问题，并且根据需要到现场进行技术支持。方案措施备件服务为保证用户系统的故障能及时克服，我公司将做好备件服务。一方面，我们可为用户可以准备一些必要的备品备件，另一方面，也是更主要的方面，是建立一整套备件支持体系，为此，我们公司在坦洲设立零配件应急供应体系，防止用户系统由于某些零配件的故障对系统造成的影响。 故障的检测与排除系统所有故障问题的检测和恢复均由我公司负责，并作现场测试和恢复。在故障问题发生时，我公司将及时派出富有经验的工程师（或工程师小组），利用有关工具和测试设备，检测问题所在，并及时提出解决方案。具体地说，我们公司将成立专项服务小组，由技术部工程师负责该项目所涉及人员的技术培训及解决日常出现的一些问题。 售后服务响应时间对于非设备性故障或一般性故障以及电话技术咨询，我公司保证在半小时内给予响应，在4小时内派专业技术人员到达现场处理故障。对于设备性故障，一方面在系统设计时，我们尽量避免单点故障，另一方面我们将利用我们公司的零备件应急供应体系，及时排除故障，保证不影响系统的正常运行。保修期内的服务我公司承担系统中由本公司提供的设备的保修义务，除人为因素（如机械损伤）鼠害和不可抗力（如地震、水灾）外，对由本公司销售的所有设备提供十二个月的保修期，在保修期内，所有设备的维修或替换均是免费的，用户方无须另外支付任何费用，并由我公司提供免费现场服务。假如用户方设备部件在保修期内失灵并且必须更换，我们将会相应地延长该部件的保修期。 保修期后的服务系统中由本公司提供的所有设备，均由我公司保证享有终身维护的服务，但在保修期满之后，须收取一定的维护成本费。其它服务在系统硬件的设计中，已为各种设备留有足够的扩充余地，我公司将长期为系统硬件的扩充提供参考意见，并配合用户组织和完成相关的扩充任务。培训 在工程施工过程中，我们一方面与用户方保持密切的联系，经常性地进行技术交流；另一方面，我们为用户方提供周详的培训方案。培训是指对用户方的具体实施人员和管理人员的技术培训，包括标准培训、现场安装培训和高级培训三大类。 标准培训标准培训主要包括系统硬件、系统连接、系统测试三个内容。标准培训应在系统实施之前进行，以保证在系统实施时，用户方的具体实施人员已具备相应的技术水平。标准培训时间：2天左右标准培训使用语言：汉语标准培训的主要内容包括： 系统设备性能介绍 系统设备的安装与调试 系统管理 系统优化 现场培训现场培训是指在设备安装及使用过程中，由我公司技术人员到现场指导和问题解答，现场培训的对象可以涉及到系统的所有相关人员，现场培训的时间一直维持到系统正式交割为止。 5.6 设备的详细参数红外摄像机功能特征：高性能色彩还原电子快门控制低照度，背光补偿信噪比高PAL或者NTSC两种制式可选光学低通滤波器：红外灯/日夜转换技术参数:图像传感器1/3 SONY CCD1/3 SHARP CCD1/3 SONY CCD像素PAL：500 (H)582 (V)PAL：512(H)582 (V)PAL：752(H)582(V)NTSC：510 (H)492 (V)NTSC：512 (H)492 (V)NTSC：768 (H)494 (V)水平解析度420电视线480电视线镜头f=3.6mm/6mm/8mm/12mm/16mm/25mm 可选择最低照度0 Lux (IR LED 红外灯开启)电子快门1/50 1/100,000秒（PAL）；1/60 1/100,000 秒（NTSC）信噪比48dB48dB50dB同步内同步伽玛特性0.45视频输出1.0 Vp-p 75输出/输入接口Video (BNC插座) / Power (DC插座)夜视距离15-50米工作温度-10 50电源输入100240VAC重量1.3Kg电子快门1/50100,000秒（PAL）； 1/60100,000秒（NTSC）信噪比48dB50dB同步内同步.伽玛特性0.45视频输出1.0Vp-p75输出/输入接口Video (BNC插座) / Power (DC插座)存储温度-30 60工作温度-10 50电源输入12V DC / 300mA/500mA (可选)重量400g红外半球摄像机功能特征： 复合视频信号输出 18PCS5红外灯 解晰度高,功耗低 夜视距离20米,红外波长850纳米 内置CDS自动控制红外灯开启技术参数：图像传感器1/3 SONY CCD1/3 SONY CCD像素PAL: 500 (H) x 582 (V)PAL:752 (H) x 582(V)NTSC:510 (H) x 492 (V)NTSC :768 (H) x 494(V)清析度420电视线480电视线最低照度0 Lux (红外灯开启)信噪比48dB50dB电子快门1/50 1/100,000秒（PAL）；1/60 1/100,000 秒（NTSC）视频输出1.0 Vp-p 75镜头f=3.6mm/6mm/8mm 可选择红外波长850nm夜视距离1020米(红外灯开启)电源输入DC12V/300 mA储存温度-30 +60环境温度-10 +50重量215g尺寸112x115x85mm硬盘录像机1.支持D1、HALF-D1等高清晰度2.自动锁屏功能，可屏蔽系统热键3.完善的用户权限机制，管理分组分级别,更安全可靠4.支持运动、报警图像的D1、CIF格式自动转换5.支持重要场景的书签标记，方便检索6.支持本地数据刻录备份7.支持电子地图和监视画面的无缝连接8.支持在线IE浏览，完整的在线帮助信息9.支持点钞字符叠加、第二代身份证信息叠加功能功能特性实时监视功能具备单画面/四画面/九画面/十六画面 /客户自选画面等多画面监视功能;支持客户任选方式的画面轮巡功能;压缩方式视频压缩采用方式：MPEG4/H.264支持2路的音视频信号，音视频信号都由独立硬件进行实时压缩，声音与图像保持稳定同步存储功能内置2个SATA接口，可扩展挂接4个各种容量硬盘硬盘工作管理采用非工作盘休眠处理，减少散热和功耗，延长硬盘寿命硬盘上文件可以选择覆盖式循环记录和非循环记录存储数据采用专用格式，无法篡改数据，保证数据安全备份功能支持USB接口存储器进行备份;支持CD-ROM进行备份.录放像功能多工操作，在每路实现独立全实时录像的同时，可实现四路同步检索及回放和倒放、网络监视、录像查询下载多种录像模式：手动录像、定时录像、报警联动录像、动态检测录像。其中动态检测、外部报警具有预录功能可以网络回放硬盘录像机记录的文件普通录像与报警录像均可实现快速检索多种回放模式：多倍速快放、慢放、暂停、逐帧播放、跳进、跳退回放录像时可以显示事件发生的准确时间报警联动功能可外挂I/O设备，具备视频丢失报警、动态检测等报警功能，报警设备可以是烟感探测器、温感探测器、红外探测器等;可实现报警联动及现场的灯光控制;云台控制功能支持通过RS485通讯的云台解码器可扩展多种解码协议，便于实现云台和球机控制功能通讯接口具备485接口，实现云镜控制具备RS232接口可用于键盘的连接实现本地控制，以及与电脑串口的连接进行系统维护、升级、矩阵控制等具备一个标准以太网接口，实现网络远程访问功能网络操作功能可通过网络进行远程实时监视、云镜控制支持远程录像查询及实时回放、下载支持远程设置系统参数以及系统的软件升级支持远程的报警处理以及系统日志查看等功能支持IE浏览.个人工作业务总结本人于2009年7月进入新疆中正鑫磊地矿技术服务有限公司(前身为“西安中正矿业信息咨询有限公司”)，主要从事测量技术工作，至今已有三年。在这宝贵的三年时间里，我边工作、边学习测绘相专业书籍，遇到不懂得问题积极的请教工程师们，在他们耐心的教授和指导下，我的专业知识水平得到了很到的提高，并在实地测量工作中加以运用、总结，不断的提高自己的专业技术水平。同时积极的参与技术培训学习，加速自身知识的不断更新和自身素质的提高。努力使自己成为一名合格的测绘技术人员。在这三年中，在公司各领导及同事的帮助带领下，按照岗位职责要求和行为规范，努力做好本职工作，认真完成了领导所交给的各项工作，在思想觉悟及工作能力方面有了很大的提高。 在思想上积极向上，能够认真贯彻党的基本方针政策，积极学习政治理论，坚持四项基本原则，遵纪守法，爱岗敬业，具有强烈的责任感和事业心。积极主动学习专业知识，工作态度端正，认真负责，具有良好的思想政治素质、思想品质和职业道德。 在工作态度方面，勤奋敬业，热爱本职工作，能够正确认真的对待每一项工作，能够主动寻找自己的不足并及时学习补充，始终保持严谨认真的工作态度和一丝不苟的工作作风。 在公司领导的关怀以及同事们的支持和帮助下，我迅速的完成了职业角色的转变。一、回顾这四年来的职业生涯，我主要做了以下工作：1、参与了新疆库车县新疆库车县胡同布拉克石灰岩矿的野外测绘和放线工作、点之记的编写工作、1:2000地形地质图修测、1:1000勘探剖面测量、测绘内业资料的编写工作，提交成果新疆库车县胡同布拉克石灰岩矿普查报告已通过评审。2、参与了库车县城北水厂建设项目用地压覆矿产资源评估项目的室内地质资料编写工作，提交成果为库车县城北水厂建设项目用地压覆矿产资源评估报告，现已通过评审。3、参与了新疆库车县巴西克其克盐矿普查项目的野外地质勘查工作，参与项目包括：1:2000地质测图、1:1000勘查线剖面测量、测绘内业资料的编写工作；最终提交的新疆库车县康村盐矿普查报告已通过评审。4、参与了新疆哈密市南坡子泉金矿2009年度矿山储量监测工作，项目包括：野外地质测量与室内地质资料的编写，提交成果为新疆哈密市南坡子泉金矿2009年度矿山储量年报，现已通过评审。6、参与了新疆博乐市五台石灰岩矿9号矿区勘探项目的野外地质勘查工作，项目包括：1:2000地质测图、1:1000勘探剖面测量、测绘内业资料的编写工作，并绘制相应图件。7、参与了新疆博乐市托特克斜花岗岩矿详查报告项目的野外地质勘查工作，项目包括：1:2000地质测图、1:1000勘探剖面测量、测绘内业资料的编写工作，并绘制相应图件。通过以上的这些工作，我学习并具备了以下工作能力： 1、通过实习，对测绘这门学科的研究内容及实际意义有了系统的认识。加深对测量学基本理论的理解，能够用有关理论指导作业实践，做到理论与实践相统一，提高分析问题、解决问题的能力，从而对测量学的基本内容得到一次实际应用，使所学知识进一步巩固、深化。2、熟悉了三、四等控制测量的作业程序及施测方法，并掌握了全站仪、静态GPS、RTK等测量仪器的工作原理和操作方法。3、掌握了GPS控制测量内业解算软件（南方测绘 Gps数据处理）以及内业成图软件（南方cass）的操作应用。能够将外业测量的数据导入软件进行地形图成图和处理。4、在项目技术负责的指导下熟悉了测量技术总结的编写要求和方法，并参与了部分项目测量技术总结章节的编写工作。5、在项目负责的领导下参与整个测量项目的组织运作，对项目的实施过程有了深刻理解。通过在项目组的实习锻炼了自己的组织协调能力，为以后的工作打下了坚实基础。二、工作中尚存在的问题 从事测绘工作以来，深深感受到工作的繁忙、责任的重大，也因此没能全方位地进行系统地学习实践，主要表现为没有足够的经验，对于地形复杂的地段理解不够深刻；理论知识掌握不够系统，实践能力尚为有限。以上问题，在今后工作中自己将努力做到更好。三、今后的工作打算 通过总结四年来的工作，我无论从工作技术上，还是从世界观、人生观、价值观等各个方面，都有了很大的提高。今后，我会在此基础上，刻苦钻研，再接再厉，使自己在业务知识水平更上一层楼，为测绘事业的发展，贡献自己的力量。
