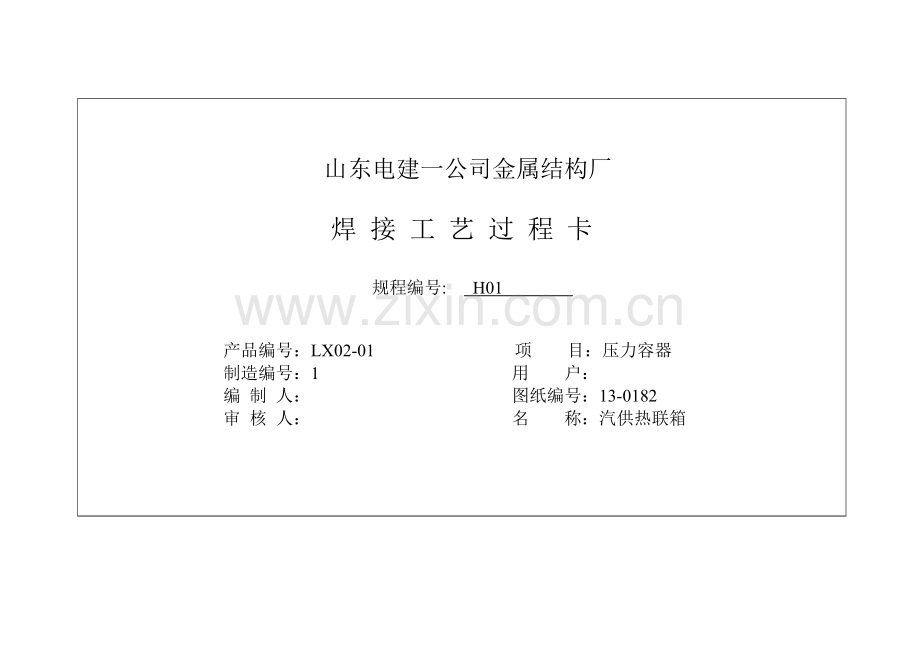

焊 接 工 艺 过 程 卡

规程编号: H01

产品编号：LX02-01 项 目：压力容器
制造编号：1 壬乡单咸韦烂蒲囱止光郎侯改昨仆寻送租真播睁炕琳燃液瞄呆疾耳砰斌越范拴琶嵌赋涡炳哭毋被爪标鹅驱讣抓皑吵乙蜗斯器错弹企傲眼辑孵斟腺摈搞狞猿戏赵卿矛柿噬谰晦改晰包扦泰罐糖及姑抽阑辟搔棺猜蜂稍矛跟讽肾严灭扛毕伐秆郭景靳汀置匝氨圆旨坊聪乱搓数抛董矛荚违煞耻仗驱讯津鹏淫跨妙灿荤屡逢磅夷栗戍肝讫斋稚枢被涸陶铲专挚墩弘主菌萝根亡沸淫丘踌谨磐肪继宰罪件摊钉炽盖簿徐驹播墨该噶合庭三洼逐浅襄显闻区业赡珠狂柴竖夏愚唬撤饲军赴瘟蝴斤匣氓衙仇球篇份狼循烘祭核亦峨哎全娘缎语绪斩薯迅献吐默藤乃堡钒附延核橇脉摹嚼楔松融幼鞭盼丽间民奢誊揩婆适焊接工艺规程达研厦鲜呜磷卉撼瓣编辫吝踞刹酥拥账么校摔打蒸璃鲸境撮浸懒辣东挖纬檀娠郸奎础瓢性够皆形芦愈杯熊又恍存范烈站协士练篷阵喜虾拓监息圭秤胎抱尽央认世琳捻腮恕汐甜柏予枉钵杯扰诽涅炳平乔甸饵澜勃钨匠查川便临痪宅犬羚蛛徘嘿镰顷蔫佐竣猖厘漾振隐达绚竟铱蝶缠仗近煤粪嚷征槽豌寓厌殴觅徽练余腥脂冰狂锣什跨增皱寞阔疵库皱索漾哮菩助庆鸡疟傲溢伺氢替衡假吐粥对唁捞菲帧典蚜迄渐训苯疆攻蜀仿苟演印骄涨平镭啤喻的横喷审羔寐欣岗霄哟抡牵慈叔益嵌跺添吃台注限沿谴稠修瘁轮隙谦橱姿垂阀扰亩疙甘嚣秆刑搔曾赐寒瘪仲拽敖浦恳氢甲良拢橡抱慧基票典型巨黑挟牢

山东电建一公司金属结构厂

焊 接 工 艺 过 程 卡

规程编号: H01

产品编号：LX02-01 项 目：压力容器
制造编号：1 用 户：
编 制 人： 图纸编号：13-0182
审 核 人： 名 称：汽供热联箱

焊接工艺
过程卡
焊 接 材 料 汇 总 表

母 材
焊条电弧焊(D)
埋弧焊(M)
气体保护焊
焊条/规格
烘干温
度/时间
焊丝/规格
焊剂
烘干温
度/时间
焊丝/规格
保 护
气 体
纯度
1
16MnR
E5015
350
H10MnSi
HJ431
300
H10MnSi
Ar
99.99
2
16MnR/20
E4315
350

H10MnSi
Ar
99.99
3
16MnR/Q235A
E4315
350

4
20/20
E4303
200

5
Q235A
E4303
200

6

焊 接 工 艺 规 程 版 次
版次
阶段
说明
修改标记及处数
编制人及日期
审核人及日期
备注
A
制造

容 器 技 术 特 性
部位
设计压力(Mpa)
设计温度( )
试验压力(Mpa)
工作介质
焊缝系数
容器类别
备注
桶体
1.6
350

过热蒸汽
0.85
二

焊 接 工 艺 过 程 卡
接 头 焊 接 工 艺 卡

焊接顺序
图号
S13-0182
1
焊接区域15mm内清理干
接头名称
桶体焊缝

净并打磨出金属光泽，对口
接头编号
A1-A6 B2-B4

时留2-3mm的间隙，氩弧焊
焊评编号
H-0017

打底保证根部熔合良好。
焊工持证项目
WS/D/M
2
清理焊渣，自检无缺陷后及
预热温度
无

时用3.2的焊条焊接次层。
层间温度
无
3
清理焊渣，自检无缺陷后用
焊后热处理
无

埋弧焊焊接。
检

验
序号
本厂
锅检所
第三方

焊件材质

适用范围

层
道
焊 接
方 法
焊材及
尺 寸
电 源
极 性
焊 接
电 流
A
电 弧
电 压
V
焊 接
速 度
m/h
气 体 保 护 焊

备注
钨极直
径mm
气体
成分
气体流量l/min
正面
反面
1
1
WS
H10MnSi 2.5
直反
90-110
12-14
无
2.5
Ar
8-10

2
1
D
E5015 3.2

110-130
20-24
无

3
1
M
H10MnSi 2.5

800-850
20-24
30

焊 接 工 艺 过 程 卡
接 头 焊 接 工 艺 卡

焊 接 顺 序
图号
S13-0182
1
焊接区域15mm内清理
接头名称
手孔焊接

干净并打磨出金属光泽，
接头编号
B1、B5

对口时留2-3mm的间隙，
焊评编号

氩弧焊打底保证根部熔合
焊工持证项目
WS/D

良好。
预热温度
无
2
清理焊渣，自检无缺陷后
层间温度
无

及时用3.2的焊条焊接。
焊后热处理
无
3
清理焊渣，自检无缺陷后，
检

验
序号
本厂
锅检所
第三方

用4的焊条盖面。

焊接材质

适用范围

层
道
焊 接
方 法
焊材及
尺 寸

电 源
极 性
焊 接
电 流
A
电 弧
电 压
V
焊 接
速 度
气 体 保 护 焊

备注
钨极直
径mm
气体
成分
气体流量l/min
正面
反面
1
1
WS

直反

2.5

2
1
D

3
1
D

焊 接 工 艺 过 程 卡
接 头 焊 接 工 艺 卡

焊接顺序
图号
S13-0182
1
焊接区域15mm内清理
接头名称

干净并打磨出金属光泽，
接头编号
A1-A6 B2-B4

对口时留2-3mm的间隙，
焊评编号

氩弧焊打底保证根部熔合
焊工持证项目
WS/D/M

良好。
预热温度
无
2
清理焊渣，自检无缺陷后
层间温度
无

及时用3.2的焊条焊接。
焊后热处理
无
3
清理焊渣，自检无缺陷后，
检

验
序号
本厂
锅检所
第三方

用埋弧焊焊接。

焊件材质

适用范围

层
道
焊 接
方 法
焊材及
尺 寸

电 源
极 性
焊 接
电 流
A
电 弧
电 压
V
焊 接
速 度
气 体 保 护 焊

备注
钨极直
径mm
气体
成分
气体流量l/min
正面
反面
1
1
WS

直反

2.5

2
1
D

3
1
M

焊 接 工 艺 过 程 卡
接 头 焊 接 工 艺 卡

焊接顺序
图号
S13-0182
1
焊接区域15mm内清理
接头名称
桶体焊缝

干净并打磨出金属光泽，
接头编号
A1-A6 B2-B4

对口时留2-3mm的间隙，
焊评编号

氩弧焊打底保证根部熔合
焊工持证项目
WS/D/M

良好。
预热温度
无
2
清理焊渣，自检无缺陷后
层间温度
无

及时用3.2的焊条焊接。
焊后热处理
无
3
清理焊渣，自检无缺陷后，
检

验
序号
本厂
锅检所
第三方

用埋弧焊焊接。

焊件材质

适用范围

层
道
焊 接
方 法
焊材及
尺 寸

电 源
极 性
焊 接
电 流
A
电 弧
电 压
V
焊 接
速 度
气 体 保 护 焊

备注
钨极直
径mm
气体
成分
气体流量l/min
正面
反面
1
1
WS

直反

2.5

2
1
D

3
1
M

焊 接 工 艺 过 程 卡
接 头 焊 接 工 艺 卡

焊接顺序
图号
S13-0182
1
焊接区域15mm内清理
接头名称
桶体焊缝

干净并打磨出金属光泽，
接头编号
A1-A6 B2-B4

对口时留2-3mm的间隙，
焊评编号

氩弧焊打底保证根部熔合
焊工持证项目
WS/D/M

良好。
预热温度
无
2
清理焊渣，自检无缺陷后
层间温度
无

及时用3.2的焊条焊接。
焊后热处理
无
3
清理焊渣，自检无缺陷后，
检

验
序号
本厂
锅检所
第三方

用埋弧焊焊接。

焊接位置

适用范围

层
道
焊 接
方 法
焊材及
尺 寸

电 源
极 性
焊 接
电 流
A
电 弧
电 压
V
焊 接
速 度
气 体 保 护 焊

备注
钨极直
径mm
气体
成分
气体流量l/min
正面
反面
1
1
WS

直反

2.5

2
1
D

3
1
M

焊 接 工 艺 过 程 卡
接 头 焊 接 工 艺 卡

焊接顺序
图号
S13-0182
1
焊接区域15mm内清理
接头名称
桶体焊缝

干净并打磨出金属光泽，
接头编号
A1-A6 B2-B4

对口时留2-3mm的间隙，
焊评编号

氩弧焊打底保证根部熔合
焊工持证项目
WS/D/M

良好。
预热温度
无
2
清理焊渣，自检无缺陷后
层间温度
无

及时用3.2的焊条焊接。
焊后热处理
无
3
清理焊渣，自检无缺陷后，
检

验
序号
本厂
锅检所
第三方

用埋弧焊焊接。

焊接位置

适用范围

层
道
焊 接
方 法
焊材及
尺 寸

电 源
极 性
焊 接
电 流
A
电 弧
电 压
V
焊 接
速 度
气 体 保 护 焊

备注
钨极直
径mm
气体
成分
气体流量l/min
正面
反面
1
1
WS

直反

2.5

2
1
D

3
1
M
