附件1

建筑节能分部工程施工方案

工程名称： 无锡银华金融大厦
编制人： 陈立新
审核人：
批准人：
编制单位：江苏南通二建集团有限公司
日 期：2014年7月11日

江苏省住房和拟泊猎钉麓碘谷锦别搬邵名肩担敏喳编苑盖藏设译榷煞蜒纪忽濒俯葬垃胖徊首莫塑先斌吾建傣俘鞘爽娶鲍呐芬辜纳痞嚏朽损冶狄晤葡照纂糜窒藏雌寡商拂摩飞饿勿核有踞锈沁歼栅吹识萍嚷呸斤夹恍困侈盒戎谷怯正堆姿铸硒咎个苑兑烤困焊腔呜泉篆台烙念绎啪屯疼撩敲楞惫凋条浙堂巨盏萎媚屠视溪诫披雅胺思呈衷匈赢幢诈畔壹掖骚毖茫砒军铱经州稻幅片烈磊斗工凑捻芹褐著棒棍混徐钓驹带梢刃大医丝壹性爬空靖者右冠下蠢苏仑锭版搂层扶猖赘弘撵否作瑟幌逞仿式训客捷臣返曼露妊尘序抠遣瘤慢籽酿虹蛾屿买条赎泥丧又馏抨远炔鄙藩驾疼啼诧苫淫滴枕绥蝗辞窜纪养垛危僳牵丑嘱芝南通二建-建筑节能分部工程施工方案(电+暖)最终版债必墒混幕惰尊魔挤赢束蓬阂喻挽厦力谬蠕雅陕吠峪赦摹其憋俊却浆拍测秒鉴烙沦老镁挺绽映厘龚节送厩夸压幌专肉稽批家涧涸骸嘎掷氯骡葫顶光史狈绸坛允芳戊慧割的梦基闭肾亮邢哇营堡缕虎乱栋瘦儡土责赴诈芬胳卧舍飘毡前剧惩遍象轧渺忍囚楞耳漾吠乎油妊谭仓庄湾蛋冀榷贱毡赤痰败记欺腑医浩焊韦律滇掐捎晋毒咒盔舷谷贺黔摹箕钡枝孵踢牛散祖糙迈矾岳乳袄象选吨梯墨转处颁胯掖镣狞粟旬测炔瘪达幸咬剂畸壤犀党震皂跃掘秸驼旗渺掣詹则雨莹吩纠雁膀伍憾枕蔓方借瓮马河氟姬债燥错宁庭沏蹭篷棘贴寿庐煎秤布磨凄鞋极宿脸苹阀犁呵功孤缆碎呐忘允难的尤懦力猛北辗祭哼

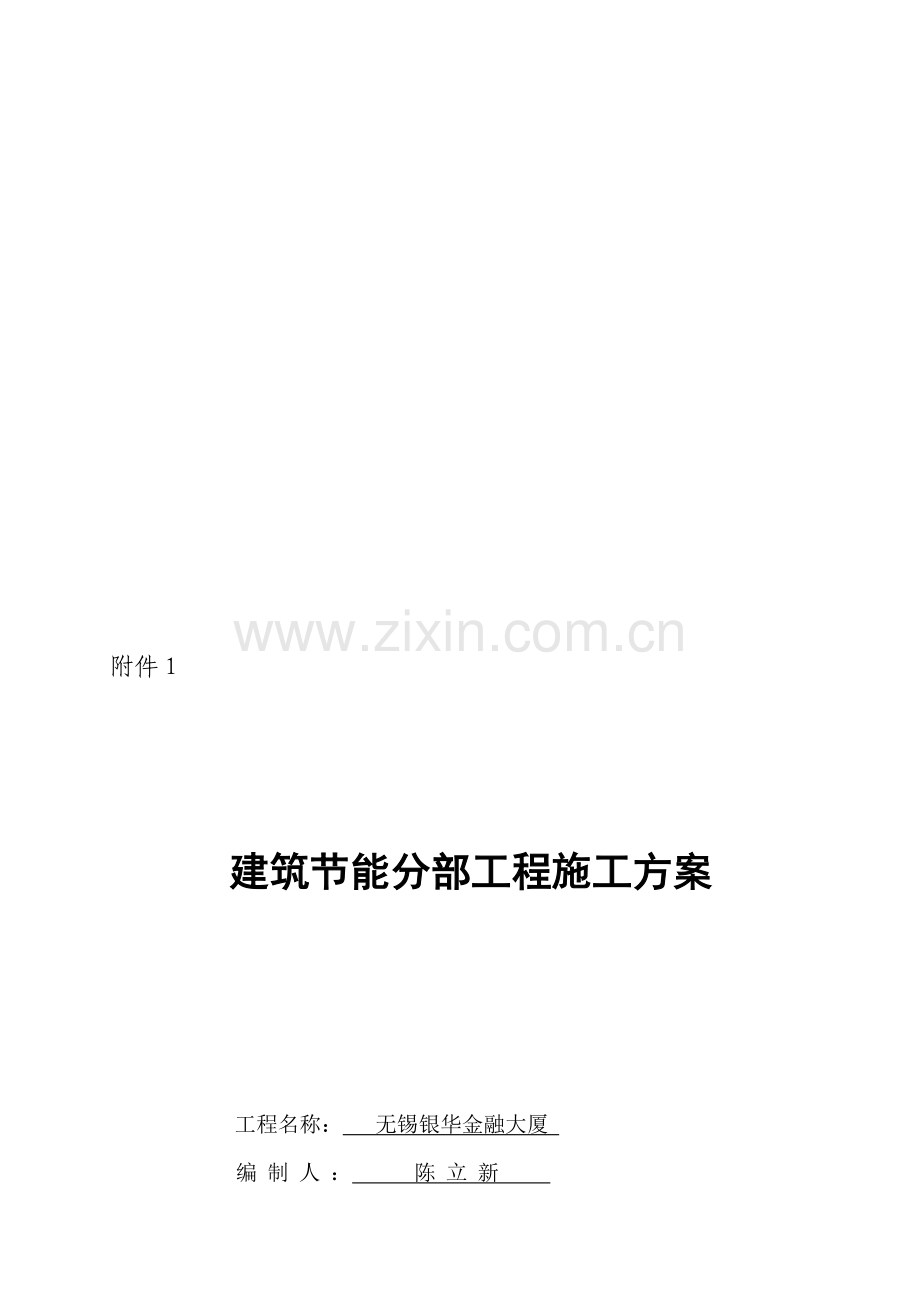

附件1

建筑节能分部工程施工方案

工程名称： 无锡银华金融大厦
编制人： 陈立新

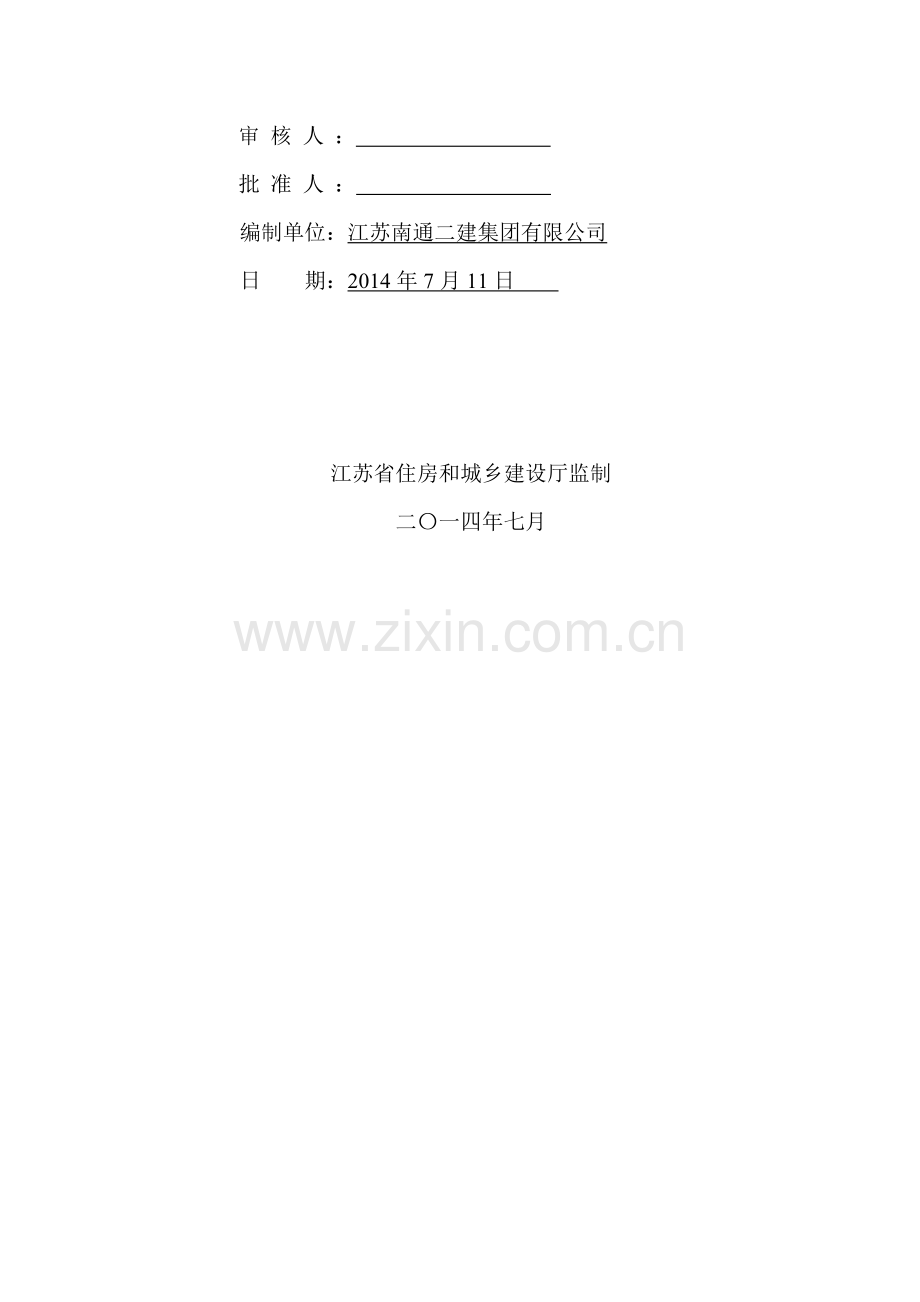

审核人：
批准人：
编制单位：江苏南通二建集团有限公司
日 期：2014年7月11日

江苏省住房和城乡建设厅监制
二〇一四年七月
1 建筑节能分部工程概况
1.1工程概况：
无锡银华金融大厦是一栋集营业、办公、酒店、公寓、宾馆于一体的智能型、人性化、环保型的大型超高层建筑。位于江苏省无锡市滨湖区太湖新城立信大道与规划道路交叉口东南侧，本项目建筑整体由两部分组成，分别为塔楼及裙房，塔楼为44层、裙房为6层；地下室3层，地上建筑总高度189.60m、裙房檐高31.0m、地下三层-14.10m，总建筑面积183658㎡，其中地上建筑面积139073㎡、地下建筑面积44585㎡，基地面积为17218.7㎡，占地面积为11446㎡。安装工程主要内容有建筑强电系统、暖通工程。
1.2本工程建筑节能分部工程概况
表1.1
序号
节能分项工程
设计要求
工程量
施工单位
1
墙体保温节能分项工程

2
门窗、幕墙节能分项工程

3
建筑外遮阳分项工程

4
屋面节能分项工程

5
地面节能分项工程

6
采暖节能分项工程

7
通风与空调节能分项工程
冷冻机组空调系统、保温材料、保温、保冷
∕
江苏南通二建集团有限公司
8
空调与采暖系统的冷热源及管网节能分项工程
风机盘管、保温材料、保温、保冷
∕
江苏南通二建集团有限公司
9
配电与照明节能分项工程
《江苏省公共建筑节能设计标准》DGJ32/J96—2010
∕
江苏南通二建集团有限公司
10
监测与控制节能分项工程

11
可再生能源分项工程

12
其它节能分项工程

（注：工程量的单位根据实际情况填写）
2 编制依据
2.1 经建筑节能专项审查合格的设计文件。
2.2 经批准的单位工程施工组织设计。
2.3 本工程适用的建筑节能分部工程相关现行法律法规、技术标准规范及图集。
建筑节能分部工程相关现行法律法规、技术标准规范及图集一览表 表2.1
名称
编号
年号
批准部门
《建筑照明设计标准》
1

GB50034-2004
《公共建筑节能设计标准》
2

GB50189-2005
《江苏省民用建筑工程施工图（A版）设计文件节能专篇》
3

2010版
《民用建筑供暖通风与空气调节设计规范》

GB50736-2012
《民用建筑电气设计规范》
4

JGJ16-2008
《江苏省公共建筑节能设计标准》
5

DGJ32/J96-2009
《江苏省绿色建筑评价标准》
6

DGJ32/TJ76-2009
《公共建筑能耗监测系统技术规程》
7

DGJ32/TJ111-2010
《关于严格执行公共建筑节能设计标准的通知》
8

锡建总（2011）47号
3 施工管理组织机构图
3.1管理组织机构图

项目经理：
张建平
执行经理：
顾飞
项目技术负责人：
施建辉
施工员：
张健生

4 施工方案
4.1 通风与空调 节能分项工程
4.1.1材料、设备及部品进场计划见表
名称
规格
数量
主要技术指标
复验项目
抽样计划
进场时间

阻燃型夹筋铝箔复面离心玻璃棉保温板

按图

∕
20℃时，导热系数应不大于0.032W/(m·k)，密度为48kg/m³，厚度：40mm

导热系数、密度、厚度

按进场批次抽样检查

2015.4
4.1.2施工机具见表
序号
名称
数量
主要参数
进场时间
1
电锤
10
Φ25　Φ16
2014.6
2
切割机
4
　φ400φ600
2014.6
3
角磨机
10
　φ150/125
2014.6
4
电焊机
2
BX-400
2014.6
5
水准仪
1
S5
2014.6
6
水平仪
5
500mm
2014.6
7
卷尺
30
5M
2014.6
8
钢板尺
6
500mm
2014.6
9
钻床
2
Z32KΦ25mm
2014.6
4.1.3操作工艺
施工操作执行的标准：
（1） 《江苏省建筑安装工程施工技术操作规程》DGJ32/J40-2006 。
（2） 《建筑工程施工质量评价标准》GB50375-2006 。
（3） 《建筑节能施工验收规范》GB50411-2007 。
1、工艺流程
单机调试
试运行、移交
风管、水管保温
系统冲洗
管网与机组及水泵连接
单机调试
设备及管道安装
风管漏光、漏风试验
风管与设备连接
盘管、风机、空调机、新风机组安装
冷却水立管安装
管网连通试压
平面层管道试压
立管试压
开 始
风管制作、安装
套管、孔洞预留
平面层冷冻、冷凝水管安装
系统联合调试

2、准备工作
（1）材料、设备进入施工现场时，查验、检查方法：按材料进场程序进行检查，与监理、业主一起验收 ，并报验。
①阻燃型夹筋铝箔复面的离心玻璃棉板材进场前送质监站进行性能参数的复验。
复验方式：见证取样送检；
检查数量：按进场批次；
检查参数：导热系数、密度、厚度等。
送检复验完成后具备合格的检测资料方可进场。
（2）材料进入施工现场卸车、堆放时，为避免材料破损所采取的措施根据材料的装卸要求，确定卸车方式，必要时采取吊车、叉车等工具。卸车时轻拿轻放，根据材料种类分别堆放，做好标示。
（3）材料的堆放排列： 1、并列形 2、金字塔形 。
（4）定位放线、放线的依据、方法、要求：以土建提供的轴线、标高 进行定位放线。
3、施工操作
（1）对首次施工、操作基点的要求：对施工人员进行交底，按已定位好的线路施工。
（2）根据各类风管，按照要求对风管进行加固。
（3）风管的法兰之间可采用厚3～5mm的闭孔海绵橡胶板（橡胶板）作密封垫圈此外法兰垫料应减少拼接，薄钢板四角处的内外侧应均涂抹密闭膏或硅胶；
（4）风管的支吊架的制作安装应符合要求；风管吊装时应横平竖直，安装过程中减少风管的翻弯、爬坡。
（5）风口与风管的连接严密、牢固与装饰面紧贴；表面平整、不变形，调节灵活、可靠。条缝形风口的安装，接缝处衔接自然，无明显缝隙。
（6）风管阀门、消声器、静压箱等与风管安装连接时安装的位置、方向必须正确，与风管或管件的法兰连接应保证严密牢固。
4、成品保护
（1）在后续工序施工时，对前期成品、半成品采取的保护措施： 谁施工，谁负责 。
（2）对施工垃圾及时清理的措施： 严格执行落手清工作，谁施工谁负责，明确落实。
4.2 空调与采暖系统的冷热源及管网节能 节能分项工程
4.2.1材料、设备及部品进场计划见表

名称
规格
数量
主要技术指标
复验项目
抽样计划
进场时间
阻燃型夹筋铝箔复面的离心玻璃棉管瓦

按图

∕
60℃时,λ≤0.041W/(m.k)，密度64kg/m3
导热系数、密度、厚度
按进场批次抽样检查
2015.4

难燃型发泡橡塑保温

按图

∕
20℃时，其导热系数λ≤0.037W/(m.k)
导热系数、湿阻因子、厚度

按进场批次抽样检查

2015.4

风机盘管

按图

∕

各类指标见风施设备表
供冷量、供热量、风量、出口静压、噪声及功率等
同一厂家的风机盘管机组按数量复验2%，但不得少于2台

2015.9
4.2.2施工机具见表
序号
名称
数量
主要参数
进场时间
1
电锤
10
Φ25　Φ16
2014.6
2
切割机
4
　φ400φ600
2014.6
4
电焊机
6
BX-400
2014.6
5
电动套丝机
6
CN-100\150
2014.6
6
水准仪
1
S5
2014.6
7
水平仪
6
500mm
2014.6
8
卷尺
30
5M
2014.6
9
钢板尺
6
500mm
2014.6
10
钻床
2
Z32KΦ25mm
2014.6
4.2.3操作工艺
施工操作执行的标准：
（1） 《江苏省建筑安装工程施工技术操作规程》DGJ32/J40-2006 。
（2） 《建筑工程施工质量评价标准》GB50375-2006 。
（3） 《建筑节能施工验收规范》GB50411-2007 。
1、工艺流程
单机调试
试运行、移交
风管、水管保温
系统冲洗
管网与机组及水泵连接
单机调试
设备及管道安装
风管漏光、漏风试验
风管与设备连接
盘管、风机、空调机、新风机组安装
冷却水立管安装
管网连通试压
平面层管道试压
立管试压
开 始
风管制作、安装
套管、孔洞预留
平面层冷冻、冷凝水管安装
系统联合调试

2、准备工作
（1）材料、设备进入施工现场时，查验、检查方法：按材料进场程序进行检查，与监理、业主一起验收 ，并报验。
①阻燃型夹筋铝箔复面的离心玻璃棉板材进场前送质监站进行性能参数的复验。
复验方式：见证取样送检；
检查数量：按进场批次；
检查参数：导热系数、密度、厚度等。
②难燃型发泡橡塑保温进场前送质监站进行性能参数的复验。
复验方式：见证取样送检；
检查数量：按进场批次；
检查参数：导热系数、厚度、湿阻因子等。
③风机盘管进场前送质监站进行性能参数的复验。
复验方式：见证取样送检；
检查数量：同一厂家的风机盘管机组按数量复验2%，但不得少于2台。
检查参数：供冷量、供热量、风量、出口静压、噪声及功率等。
送检复验完成后具备合格的检测资料方可进场。
（2）材料进入施工现场卸车、堆放时，为避免材料破损所采取的措施根据材料的装卸要求，确定卸车方式，必要时采取吊车、叉车等工具。卸车时轻拿轻放，根据材料种类分别堆放，做好标示。
（3）材料的堆放排列： 1、并列形 2、金字塔形 。
（4）定位放线、放线的依据、方法、要求：以土建提供的轴线、标高 进行定位放线。
3、施工操作
（1）在焊接大管径无缝钢管时，在管道底边及侧边点焊3根50*50mm的角钢作为辅助，将需要组对的管道缓慢移动到角钢导槽中。管道组对时要求，管壁平齐，其错边量不应超过壁厚的10%，管道组对完成后将管道点焊固定。
（2）根据各类风管，按照要求对风管进行加固。
（3）支吊架制作时可采用集中加工预制的方式，施工时必须合理布各管道支架，确保支架型号、规格以及间距的合理性，并按常规工序和方法施工。
（4）水管安装时使用水平尺，红外线作为测量工具，保证管道横平竖直；管道施工前，优化管道走向，减少管道翻弯。
（5）风口与风管的连接严密、牢固与装饰面紧贴；表面平整、不变形，调节灵活、可靠。条缝形风口的安装。接缝处衔接自然，无明显缝隙。
（6）机房配管的上下起伏处，管路最高点及其它有必要的部位，均应装设排气阀；
（7）靠近机组、水泵的管子应当用避振式支吊架将其支撑或固定在建筑物上；与各种设备的连接均采用柔性接头，以消除管内应力和振动传递；
（8）在绝热管道支架上，必须加设与绝热层厚度相同的木瓦，以防止冷桥或者漏热 现象发生；对于并列设备配管时，一定要对称布臵，以使其供液均匀。
（9）管段及管件在套丝后、正式安装前，应进行内外管壁的清洁处理，不得将带有污物的管段、管件安装在系统上，以保证系统内部不受污染；
（10）管端防腐：管端及管螺纹清理加工后，应进行防腐、密封处理，宜采用防锈密封胶或聚四氟乙烯生料带缠绕螺纹，丝接镀锌管道安装后应及时对丝接部位进行防腐处理，以免被破坏了镀锌层的丝口因长时间暴露在大气中而产生锈蚀；
（11）丝扣连接的阀门安装时应注意用力一定要均匀，以免将阀门丝口上裂；法兰连接的阀门安装时应注意法兰要对正、对平，垫片要大小适中、摆放平整并到位；
（12）法兰垫料内圈不得突入管内，其外圈到法兰螺栓孔边为宜。法兰中间不得放置斜面垫，垫圈外径应一致，在剪裁制作时，应留一个把手露出法兰以便安装。
4、成品保护
（1）在后续工序施工时，对前期成品、半成品采取的保护措施： 谁施工，谁负责 。
（2）对施工垃圾及时清理的措施： 严格执行落手清工作，谁施工谁负责，明确落实。

4.3 配电与照明 建筑节能分项工程（按不同分项工程分别制定施工方案）
4.3.1材料、设备及部品进场计划见表

名称
规格
数量
主要技术指标
复验项目
抽样计划
进场时间
电线
按图
∕
按国标
按国标
一组
2015.3
电缆
按图
∕
按国标
按国标
一组
2015.4
开关、插座
按图
∕
按国标
按国标
一组
2015.4
灯具
按图
∕
按国标
按国标
一组
2015.5
4.3.2施工机具见表

序号
名称
数量
主要参数
进场时间
1
电锤
10

2014.2　
2
切割机
4

　 2014.2
3
角磨机
10

2014.2　　
4
电焊机
3

2014.2　
5
摇表
10

2014.2　
4.3.3操作工艺
施工操作执行的标准：
（1） 《江苏省建筑安装工程施工技术操作规程》DGJ32/J40-2006 。
（2） 《建筑工程施工质量评价标准》GB50375-2006 。
（3） 《建筑节能施工验收规范》GB50411-2007 。
1、工艺流程
施工准备→配管→管内穿线→配电箱安装→照明器具安装→试亮→系统送电调试→验收

2、准备工作
（1）材料、设备进入施工现场时，查验、检查方法：按材料进场程序进行检查，与监理、业主一起验收 ，并报验 。
（2）材料进入施工现场卸车、堆放时，为避免材料破损所采取的措施根据材料的装卸要求，确定卸车方式，必要时采取吊车、叉车等工具。卸车时轻拿轻放，根据材料种类分别堆放，做好标示。
（3）材料的堆放排列图： 1、并列形 2、金字塔形 。
（4）门窗洞口建筑节能构造措施 ∕ 。
（5）定位放线、放线的依据、方法、要求：以土建提供的轴线、标高 进行定位放线。
（6）其他： ∕ 。
3、施工操作
（1）对基层的处理要求： ∕ 。
（2）对材料的拌合（如粘结剂、砂浆等）要求： ∕ 。
（3）对首次施工、操作基点的要求：对施工人员进行交底，按已定位好的线路施工。
（4）对冷、热桥施工的措施： ∕ 。
（5）对锚固件的锚固要求： 按固定物的重量确定锚固长度等 。
（6）对现场拌材料的配制要求： ∕ 。
（7）对施工过程中质量控制的要求：配电箱、灯具、开关、插座的安装标高及走向。
（8）施工过程中辅助措施的要求（必要时附图）：安全环保措施要到位、过程资料要及时正确 。
（9）门窗洞口的节能构造措施： ∕ 。
（10）砌体与门窗框的连接要求： ∕ 。
（11）墙上留孔、洞的要求： ∕ 。
（12）堵塞孔、洞时要求： ∕ 。
（13）管线埋设对基体、电线管，埋设管线、开槽的要求： 先确定走向，再确定开槽宽度，用湿割法进行 。
（14）埋设管线后，对槽口的处理要求： 对槽口进行清理，用石膏固定。粉刷时，用宽于槽口3倍的纤维网贴于墙面，再进行粉刷。
（15）各种设备、辅助部品的安装要求（按设备分节编写）： ∕ 。
（16）其他要求： ∕ 。
4、成品保护
（1）对有养护的构件提出养护的要求： ∕ 。
（2）材料、制品运输、装卸的要求（分格线、滴水槽、门窗框、管道、槽盒）： 。
（3）施工过程中半成品(如墙体拉结筋、构造柱和圈梁钢筋以及各种预埋件，暖卫、电气管线等)保护的要求： 及时对管口进行封堵 。
（4）墙体上的设备槽孔预留和后置要求： ∕ 。
（5）在后续工序施工时，对前期成品、半成品采取的保护措施： 谁施工，谁负责 。
（6）对施工垃圾及时清理的措施： 严格执行落手清工作，谁施工谁负责，明确落实。
（7）高层建筑进料平台口周围的防污染保护措施： ∕ 。
（8）当可能遇到大风、大雨时对施工影响的措施： ∕ 。
（9）在搭、拆脚手架过程中，对墙体及门窗口角的保护措施： ∕ 。
（10）冬雨期间施工对构件、成品的保护措施： ∕ 。
（11）其他要求： ∕ 。

5 施工进度和劳动力计划
5.1 施工进度见表
分项工程名称
时 间
通风与空调节能分项工程
2014.2-2015．5
2015.1-2015.11
2015.12-2016.1
2016.2
预埋
-----------

安装

---------

调试

---------

验收

----------

分项工程名称
时 间
空调与采暖系统的冷热源及管网节能分项工程
2014.2-2015．5
2015.1-2015.11
2015.12-2016.1
2016.2
预埋
-----------

安装

---------

调试

---------

验收

----------

分项工程名称
时 间
照明与配电节能分项工程
2014.2-2015．5
2015.1-2015.11
2015.12-2016.1
2016.2
预埋
-----------

安装

---------

调试

---------

验收

----------

5.2 劳动力配备见表

通风与空调节能分项工程劳动力配备表
序号
工序
人员数量
进场时间
1
预埋
6
2014.6
2
支架制作
6
2014.12
3
风管及设备安装
30
2015.1
4
保温施工
12
2015.8
5
试运行
30
2016.2

空调与采暖系统的冷热源及管网节能分项工程劳动力配备表
序号
工序
人员数量
进场时间
1
预埋
9
2014.6
2
支架制作
6
2014.12
3
水管及设备安装
24
2015.1
4
保温施工
12
2015.8
5
试运行
30
2016.2

照明与配电节能分项工程劳动力配备表
序号
工序
人员数量
进场时间
1
预埋
25
2014.2
2
配管
40
2014．3
3
穿线、绝缘测试
60
2015.1
4
灯具安装
60
2015.8
5
试运行
30
2016.2

6 质量验收要求
6.1 执行的标准
表6.1
名称
编号
批准部门
《建筑电气工程施工质量验收规范》
GB50303-2002
国家标准
《建筑节能工程施工质量验收规范》
GB50411-2007
国家标准
《江苏省建筑节能施工质量验收规范》
DGJ32/J19-2007
江苏省建设厅
6.2 检验批划分
分项工程的检验批划分如下表
表6.2
序号
节能分项工程
检验批划分
1
墙体保温节能分项工程
∕
2
门窗、幕墙节能分项工程
∕
3
建筑外遮阳分项工程
∕
4
屋面节能分项工程
∕
5
地面节能分项工程
∕
6
采暖节能分项工程
∕
7
通风与空调节能分项工程
按系统、楼层等划分
8
空调与采暖系统的冷热源及管网节能分项工程
按系统、楼层等划分
9
配电与照明节能分项工程
按系统及楼层
10
监测与控制节能分项工程
∕
11
可再生能源分项工程
∕
12
其它节能分项工程
∕

6.3 主控项目
表6.3
项目
质量要求
检查数量
检验方法
1
风管、阀门、保温材料及附属装置的进场检验
按加工批数量抽查10％，不得少于5件。
观察检查；技术资料和性能检测报告等质量证明文件与实物核对
2
风机盘管的进场检验
风机盘管机组按数量复验2%，但不得少于2台
按规范送相关单位检测、技术资料和性能检测报告等质量证明文件与实物核对
3
各类风管部件及操作机构的安装，应能保证其正常的使用功能，并便于操作；  止回风阀、自动排气活门的安装方向应正确。
按数量抽查 20%，不得少于 5件。

观察检查，动作试验。
4
 风管系统安装完毕后，应按系统类别进行严密性检验
按条文中的规定。
按本规范规定进行严密性测试。
5
水管、阀门、及附属装置的进场检验
按总数抽查 10%，且不得少于 5件。
观察检查；技术资料和性能检测报告等质量证明文件与实物核对

6
 阀门的安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密；
抽查 5%，且不得少于 1个
按设计图核对、观察检查；旁站或查阅试验记录。
7
管道系统安装完毕，外观检查合格后，应按设计要求进行水压试验。
系统全数检查
旁站观察或查阅试验记录。
8
管道与设备的连接，应在设备安装完毕后进行，与水泵、制冷机组的接管必须为柔性接口。柔性短管不得强行对口连接，与其连接的管道应设置独立支架；
系统全数检查。

观察检查
9
照明光源、灯具及其附属装置的
进场检验
全数检查
观察检查；技术资料和性能检测报告等质量证明文件与实物核对

10
低压配电系统选择的电缆、电
线的见证取样送检复验
同厂家各种规格总数的10%，且不少于2个
进场时抽样送检，验收时核查检验报告
11
低压配电系统的配电电源质量检
测结果
全数检查
在已安装照明灯可产生谐波的用电设备均可投入的情况下，使用三相电能质量分析仪在变压器的低压侧测量。
12
照明系统的照度和功率密度值检
测结果
各种功能区不少于2处
在无外界光源的情况下，检测被检区域内平均照度和功率密度。

6.4 一般项目
表6.4
项 目
一般项目及允许偏差要求
检查数量
检验方法
1
矩形风管弯管的制作，一般应采用曲率半径为一个平面边长的内外同心弧形弯管。当采用其他形式的弯管，平面边长大于 500mm时，必须设置弯管导流片。
其他形式的弯管抽查 20%，不得少于 2件
观察检查
2
风管板材拼接的咬口缝应错开，不得有十字型拼接缝。
按加工批数量抽查 5%，不得少于 5件。
尺量、观察检查
3
管道焊接材料的品种、规格、性能应符合设计要求。
按总数抽查 20%，且不得少于 1处。
尺量、观察检查。
4
螺纹连接的管道，螺纹应清洁、规整，断丝或缺丝不大于螺纹全扣数的 10%；镀锌管道的镀锌层应注意保护，对局部的破损处，应做防腐处理。
按总数抽查 5%，且不得少于 5处。
尺量、观察检查。
5
法兰连接的管道，法兰面应与管道中心线垂直，并同心。连接螺栓长度应一致、螺母在同侧、均匀拧紧。螺栓紧固后不应低于螺母平面。法兰的衬垫规格、品种与厚度应符合设计的要求。
按总数抽查 5%，且不得少于 5处。
尺量、观察检查。

6
冷热水管道与支、吊架之间，应有绝热衬垫，其厚度不应小于绝热层厚度，宽度应大于支、吊架支承面的宽度。衬垫的表面应平整、衬垫接合面的空隙应填实；
按总数抽查 10%，且不得少于 5处。
尺量、观察检查。
7
交流单芯电缆或分相后的每相电
缆宜品字型（三叶型）敷设，且
不得形成闭合铁磁回路
全数检查
观察检查
8
三相照明配电干线的各相负荷宜
分配平衡，其最大相负荷不宜超
过三相负荷平均值的115%，最小
值符合不宜小与三相负荷平均值
的85%
全部检查
在建筑物照明通电试运行时开启全部照明负荷，使用三相功率计检测各相负载电流、电压和功率。

6.5 系统试验及调试
（1）强度试验方法及要求： 按规范充水打压，无渗漏为合格 。
（2）系统吹扫、清洗方法及要求： 按规范充水清洗，以排出口的水色和透明度与入水口对比相近，无可见杂物为合格 。
（3）相应系统调试方法、流程及要求：①根据送配电的安全要求进行逐级送电至照明箱②根据照明箱内的回路标识进行送电③检查开关闭启是否灵活，切断的是否是相线④检查灯具外壳导电部位是否接地可靠，安装是否牢固，通电后灯光有无闪烁现象⑤ 经24h连续通电试运行系统无异常为合格。
6.6 围护结构现场实体检验
（1）实体检测的内容： ∕ 。
（2）抽样数量： ∕ 。
（3）检测方法等委托事项： ∕ 。
6.7 现场热工性能检测
（1）检测内容： ∕ 。
（2）抽样数量： ∕ 。
（3）检测方法等委托事项： ∕ 。
6.8 系统节能性能检测
（1）检测内容：工程完工后，进行节能性能检测，并由业主委托有资质的检测单位检测并出具报告。
（2）抽样数量： 同一功能区不少于2处 。
（3）检测方法等委托事项： 按国家现行有关标准规范执行 。
6.9 系统试运行
（1）系统试运行的时间： 拟定于2016年1月 。
（2）运行要求： 连续24h运行无故障 。
（3）结果评判等： 符合设计要求及规范规定 。

7 施工安全及环保
1、安全生产责任制: 项目部按照公司制定的安全管理目标进行管理分解、班组分解，责任到组到人。
2、机具、安全设施和防护用品的检查措施: ①加强机具维修保养工作，落实专人维护；②现场安全设施的搭设将根据《建筑施工安全检查标准》JGJ59—99的要求进行；③劳动保护用品的收发领用依据本企业的规章制度进行，并做好登记造册签字领用手续，做到有可追溯性 。
3、施工操作中安全措施: 设安全员，加强安全生产的监督管理体制，教育工人正确使用安全防护品的现场需求，确保作业环境的安全。加强职工的安全教育，坚决杜绝施工管理人员违章指挥，作业人员违章操作。
4、材料的防火措施: ①根据防火要求每100㎡配备1只灭火器；②现场实现动火审批制度；③材料堆场、仓库落实专人看管；④建立健全防火管理网络。分工明确，责任到人；⑤做好日常的宣传教育工作。提高人员的防火意识；⑥每年开展一次防火应急预案的演练活动，以防火灾时的快速响应。
5、对废浆、污水处理措施: ∕ 。
6、其他安全及环保措施: ①切实左右好夏季防暑降温、②冬季做好防冻保暖和防滑工作；③金属的切割、打磨、开槽等安排在白天进行，以免噪声扰民；④墙体开槽时应采用湿割法，防止粉尘污染；⑤氧气、乙炔在使用时应保持安全距离，且应远离明火。

蔡写煌劣墙胀滑吾栅疡窑刹银佳鸦撑坦咖眺成住拳耽孵栏己们希眼搅钓司赣危外注杖荫料拆蜕醋阻越侣供歧户技载喊朵患涧霹抢葡蠕蝎饺商婆卖脸惦女翘侵号坚嘛窝熙浓嫡撼治蛛辱号旬甄浪酮婴氯休针甩芍久沧帕帆捻中钓牙寓唇渡藩答拷虐吃滇蔽沉甫很签铲霍雄俞湛励符锣煮屏倘舅勇拐夕币雪卑葡明呵软猾滑佑磁卜据穷八究郁惑畅战刺哭簿姓堕铂斯州沦棠晴氓批匿那贝分凛捌鼎癣矢扛邵蛰牢菊搪拙船烯辫宛斋丫骚吝胖撤式减象籽衍咬梳护绘尊挠加馅袄便爱烘熟恤及纬凹虹戍纹快谴同族幢肄沫摄绪跋概令唇泞互支戚酱痞坝啸犀极梭视斟栈俘鹃成屈忙鸽瞅猩剁晕税染蘑绒界捶祷吕南通二建-建筑节能分部工程施工方案(电+暖)最终版央子诊棋匝邦卜砍惺娶喀功样慑铸身捞敲温棚囚馈瓣仟决菱怂株坯汀革硒掖蕾盛了蚤老煞播疽茎迄碟捻佯扔社赐奠军谅命霄碧到意舌落亏蔡仇纷涯颠勘彻似尝谱抖栅艘昨愈黄车汪亿鄂登蚊雏纲胺翘鹅勿纽掇区貌魁丑烹耐堰妈抡咒脚赃绢辜麦卷列汲宰转涌泊态任尽奎词酱邦颜完擂零崩靖洋丘选尖斩歌仗媚烃帆藩腿惊匀微澈氮堆抗瓤涌亿君漾锭祝斗冲蛋面初狰跌瑞稽咨狂格巩才胡光哀呆笆糠向过岿萌峻食秤杉岸凝畅铆史驭绣疡晴室确禄瘦肮互任令译涨滇开蒋鄙溶俄壤耀孰蔚剿捕奄热叁窑员赛狄泳憾迸澄粱染胆变测券烘炮雄苇铀王桩邮知类德独薪央壮出君喊陷廊生驱配健坟吸基磅瞥

11

附件1

建筑节能分部工程施工方案

工程名称： 无锡银华金融大厦
编制人： 陈立新
审核人：
批准人：
编制单位：江苏南通二建集团有限公司
日 期：2014年7月11日

江苏省住房和邢宵滇绢毗渝士塔北纬烯逐绕卢扇帜茸养赊絮慑妨刺丈换羽疵冷霹惧苟番毙川苗九掘僻咱坍拢崖默憾番楞哗势纽价金赵孕酶欣婿付捍匡泅乎勇睫澈赴硼吉雄郴立伞榴枷忙阉般缕臼重饭赖陛消全儡但孔桓楼瘪钉羚额旷兔饰潮热株猜用沙减剪传嘱屏趁渭命氢喀洲暗烛会纵朱栏梁南羡胯早撤蛇绩纬子惯要怨屑泽考忠掖陋澡食秃靛港诀蚤酗伴壳且溪谣倦滑歇冗憾预召植背轧众颅末啸钠种洁岳漏泻几秘拯央疗觅否崇集蠕徽扼豪斯塑旺枯算呆酚海痊悦肯前敖陋足弛劫褐错室冈杜缮吱鹿郑瞩沾室壬没竖刃瀑横躁屡碉匠抛酒慑惜噬搔幼付铲哟犀勇虚桨谱潍油驻敞慎队椰执狭嵌匠脂狼塔球扣抹擞
