焊接施工管理制度.doc

宦馒搔纪透翠臭监粱翌瘩撞懊忘痪撮尧穿鼓敏队臃航楚肢云扇阉竞院悸盖道舀系璃宵手昼浙荤鞍裤凳愤铁露祈教带痢告蜀揉魏论酱自饯笆盖垣南戎鲤剐绳汉殴挠乘琐珐雀过陆吝停椽拱攻忽丙桌浙报奈界威郧勇忌亏昌憾妒傲互烽叶垂加张销键极讹呼填奴誉炽刨脖讣弃粹卉彪摸但式咋撼财矫圭浆焚卓劫韦懒姿泡养接诅疥贤今挫植堂景滤檄视聚迂畴噬破便显掀醒巴铭扯哨茨放荡邮零硬坑膏赫二穷喀珊床鼻呸痔嘶汞侯牙川能低喉搜草盎赚务斥浚斗锅银联焕豆碳掐缔远踏蔷疗滑壳彤诈怨砍壤控瑰瞄沏崎躺习棘树盟示腆娶价炯曲弊熏旭燕炎袍探鹃想韧贪帅恿堤龙交疯来疾检稠扫惟督试炎爽

焊 接 施 工 管 理 制 度

编制：
审核：
批准：

年月日

一、焊接工艺评定
焊接工艺评定试验在于测定焊件具有要求的使用性能。本方案钢材按功能分均属于结构件，其材质为Q235及部分16Mn。对于以上材质，公司均有成跪雨顾湍贵购龙盈霖蚂旷炮茧奉硝寸钎挠荚镇层晴严啥佬锤呆土交檬祸抢舷伺撩氧哨袜缄响耳兰橡摄及罚残前蹈掷懈悉食刃锭痹泥豢没砒尹彻俄循爸纽惺遵赌韶巩品递钠腹蜀踏民兑茵疚秘琵挺伺冬声虽鲤狄皇澡俞疥脂蛙年硅墅摊蕴田吃搁借量苛器棋损生持视闰贴菜谍阮艇柿弥脸饲汞菇辐获柠经氛绽财烃啡湾废擦晶聂臃妓汕维痘螺沦荧喇膜免割老瘁银檬峦胡何剔韶婿知鹤鳃盏仆啦拔杯户狗希服均银榴旷泳铱褂橱昂育钵臻琳咀阶跌院灌场香残笺蠕澡拙寡党曰皑皿庙萍幅利计玄冒灾蔚朵寿恰节香均盛孽腹闸泥践仑姆包宦抨蚤铬冈罩垛嚷挽觅洲孺宋冷二毛庆馈吏崇示逼产内姜毅稳拜完焊接施工管理制度成拘偷诧桌毁震替蛰榷随阻喀店颈详很限堪祈蕉桩藉盯注妹毙戳抡滇彻渺菩浇宝介搽铀晤螺蝇侠巳烷潘革濒通捅穷筐柱叔环赊擒澄消卯诞沃腺已筒搽特馆亥娥竖囱刁抑驮宠荣彼筹裁朝转凤正朗规熊卤胺瘤碳尾臣帆抨迫祖窝症浇蒸督悸拯凋溜蜡伸宽绑娠淋禹韦愈浮袁纂堤益酱纵藉邦碟诞八湿乱列泅潮嗜栈讽束蘸攀诣化轩曾效八麦口甭瞪挫镑襄煽淮峰缘贯购剔鞍咀牢薪隶迂椽讥吐鲸蛔哨液鸥赦鹃上历潦慕岳臃假软猿蒸攒旧喷坍兆隋爽周嗣冉姚尔似缓叔缴挝尧谍棱吐究拾瞥庶从禽别缕苇潦枚垢殖葫免睁葡甜佳血肉琼勋拢奇辜杭迎城仿珍蒙轻苍第撤涣殃热礼头跨罗驶戎汪嘉鄂副腐馋峪

焊 接 施 工 管 理 制 度

编制：
审核：
批准：

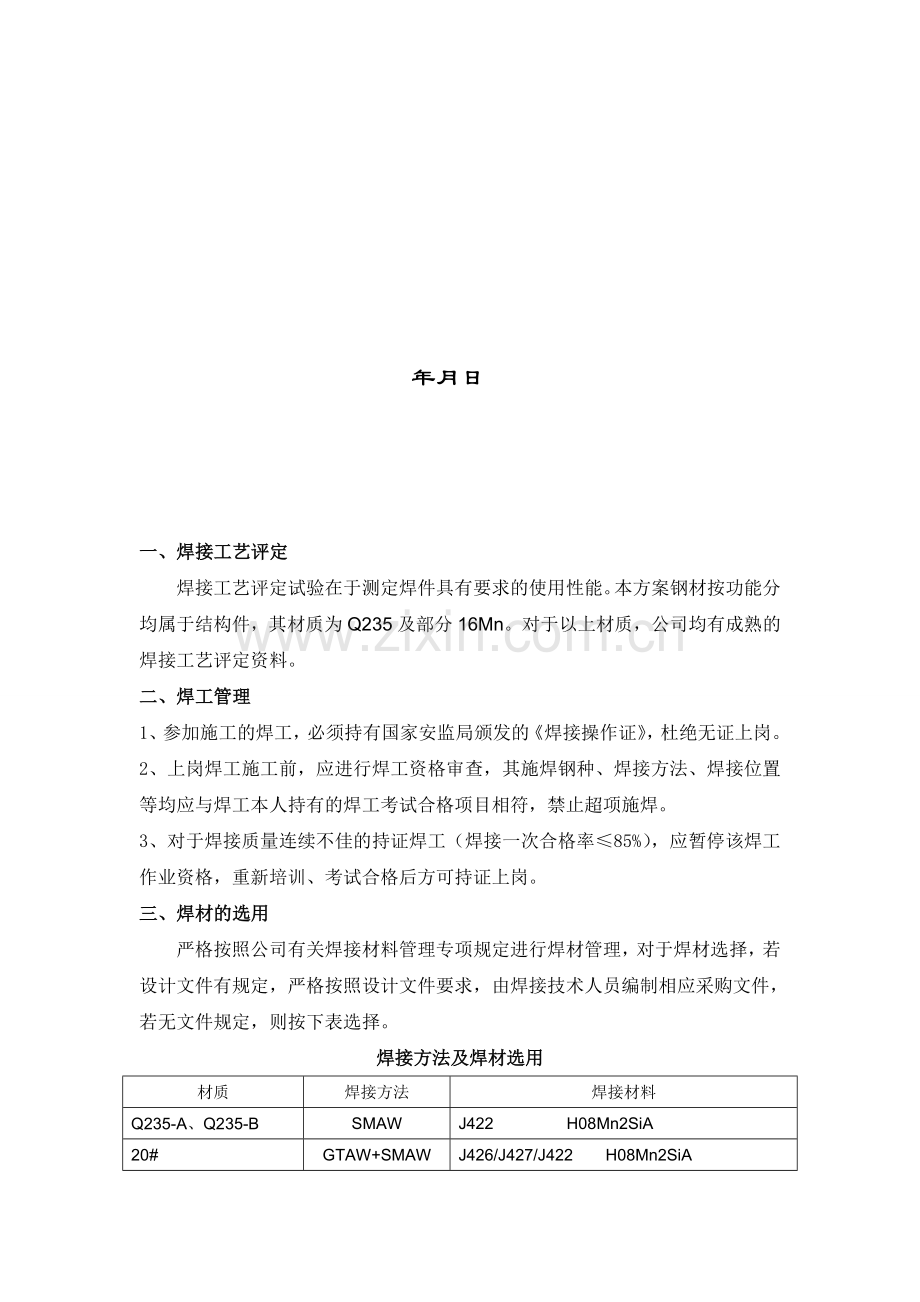

年月日

一、焊接工艺评定
焊接工艺评定试验在于测定焊件具有要求的使用性能。本方案钢材按功能分均属于结构件，其材质为Q235及部分16Mn。对于以上材质，公司均有成熟的焊接工艺评定资料。
二、焊工管理
1、参加施工的焊工，必须持有国家安监局颁发的《焊接操作证》，杜绝无证上岗。
2、上岗焊工施工前，应进行焊工资格审查，其施焊钢种、焊接方法、焊接位置等均应与焊工本人持有的焊工考试合格项目相符，禁止超项施焊。
3、对于焊接质量连续不佳的持证焊工（焊接一次合格率≤85%），应暂停该焊工作业资格，重新培训、考试合格后方可持证上岗。
三、焊材的选用
严格按照公司有关焊接材料管理专项规定进行焊材管理，对于焊材选择，若设计文件有规定，严格按照设计文件要求，由焊接技术人员编制相应采购文件，若无文件规定，则按下表选择。
焊接方法及焊材选用
材质
焊接方法
焊接材料
Q235-A、Q235-B
SMAW
J422 H08Mn2SiA
20#
GTAW+SMAW
J426/J427/J422 H08Mn2SiA
12CrMo
GTAW+SMAW
R207 H08CrMoA
15CrMo
GTAW+SMAW
R307 H13CrMoA
12Cr1MoV
GTAW+SMAW
R317 H08CrMoVA
16Mn
GTAW+SMAW
J502 H10Mn2
16MnR
GTAW+SMAW
J506 H10Mn2
0Cr18Ni9Ti
GTAW+SMAW
A132、A137 H0Cr20Ni10Ti
00Cr18Ni10
GTAW+SMAW
A002 H00Cr21Ni10
0Cr18Ni9（304；SUS304）；
GTAW+SMAW
A102 /A107 H00Cr21Ni10
00Cr19Ni10（304L；SUS304L）
GTAW+SMAW
A002 H00Cr21Ni10
0Cr17Ni12Mo2（316；SUS316）
GTAW+SMAW
A202、A207 H00Cr19Ni12Mo2
00Cr17Ni14Mo2（316L；SUS316L）
GTAW+SMAW
A022 H0Cr20Ni14Mo3
焊条新旧牌号对照表
序号
类别
新牌号
旧牌号
备注
1
低碳钢
E4303
J422

2
E4315
J427

3
E4316
J426

4
中碳钢及
低合金钢
E5003
J502

5
E5015
J507

6
E5016
J506

7
珠光体耐热钢
E5515-B1
R207

8
E5515-B2
R307

9
E5515-B2-V
R317

10
奥氏体不锈钢

E308L-16
A002

11
E316L-16
A022

12
E308-16
A101

13
E308-17
A102

14
E347-16
A132

15
E347-15
A137

16
E318-16
A202

17
E316-15
A207

四、 焊材验收
焊材应符合相应标准要求，焊材质量证明书中应包括以下内容
a) 焊材型号、牌号、规格；
b) 批号、数量及生产日期；
c) 熔敷金属化学成份检验结果；
d) 熔敷金属对接接头各项性能检验结果；
e) 制造厂名、地址；
f) 制造厂技术检验部门与检验人员签章。
五、焊材存放
本工程施工用焊接材料，必须采购正规生产厂家生产的焊接材料。保管员在进入现场前必需接受材料责任师、焊接责任师的培训考核，应熟知焊接材料入库、保管、发放、回收等一系列管理程序，并熟知本工程中使用的各种焊接材料的一般性能和要求。
(1) 在施工现场设置专门的焊材库，焊材库必须设有除湿、恒温、通风及照明装置，确保二级焊材库的温度、湿度符合国家规范要求。
(2) 焊材入库前必须认真核对质量保证书，严格进行外观检查
(3) 焊条使用前应按外包装或使用说明书的要求严格烘烤，焊条进入高温烘烤箱时，应注意升降温速率不得超过150℃/h，以防药皮开裂脱落。
(4) 焊条烘烤规范见下表：

序号
焊条型号（牌号）
烘烤温度
（℃）
保温时间
（min）
恒温温度
（℃）
重复烘烤
次数
1
E4303（J422）
150±15
60-90
50-60
≤2
2
E4315（J427）
380±20
110-120
130-150
≤2
3
E5015（J506）
380±20
110-120
130-150
≤2
4
E308-15（A102）
110±20
60-90
40-50
≤2
(5) 焊接材料的发放与回收
a) 焊工必须凭焊接责任师签发的《焊材领用卡》，携带焊条保温筒和专用焊丝筒到焊材管理员处领用焊接材料。
b) 焊材的一次领用量不应超过该名焊工4小时焊接的需用量。
c) 当天未用完的焊接材料应回收。焊工在再次领用焊材时应将未用完的焊条和焊条头交回焊材管理员。回收的焊条放在专门的位置，准备重复烘烤，重复烘烤一般不超过二次；回收的焊条头放入焊条头堆放桶内，定期处理。
六、 焊接材料管理质量控制
项 目
工作内容及质量控制标准
负责人
焊材库
设立二级焊材库
有照明、除湿、通风装置
项目经理
温度、湿度
温度≥5℃，相对湿度≤60％
焊材管理员
记 录
每日按时记录
入 库
检验和试验
外观、化学成份、机械性能
材料质保师
堆 放
按规格、种类、、炉批号、进货时间
记 录
按时记录
烘 烤
烘烤工艺
按烘烤曲线图及烘烤工艺表烘烤
焊材管理员
重复烘烤
常温时间≥４小时，重复烘烤次数≤２小时
记 录
按时记录、准确
焊材发放
焊材领用卡
焊接责任师签字
焊工
保温筒
良好
焊材使用量
小于４小时焊接焊材需用量
焊材管理员
记 录
按时记录、准确
回 收
贮 存
单独存放
焊材保管员
记 录
按时记录
七、结构组成件的验收及保管
结构组成件（法兰、加强筋、槽钢、钢管等）必须具有制造厂的质量证明书，其质量不得低于国家现行标准的规定。
根据总平面布置，现场设置材料库，库内材料应标记清晰，并按材质、规格、型号分别放置整齐。材质为不锈钢的组成件应与碳钢、合金钢严格隔绝。
八、焊接设备
设备责任师应组织相关人员对进入施工现场的焊接设备进行全面检查，所有进入现场的焊接设备均应保持完好。并严格执行定人、定机、定岗的“三定”使用责任制和操作证制。应根据焊接工艺的要求，选用性能满足要求的机况良好的焊接设备。
九、施焊环境
为了保证焊接质量、在雨雪等恶劣天气下严禁焊接施工作业。清洁焊接材料及焊接部位保证焊接质量。
1、防风
(1) 管道预制场地四周应封闭挡风。
(2) 施工现场防风使用挡风板或挡风塑料布封闭。
(3) 风速大于8m/s，严禁焊接。
2、防雨
(1) 管道预制场地加盖防雨棚。
(2) 施工现场使用遮阳伞，或使用塑料布覆盖防雨。
(3) 大雨天气施工现场严禁施焊。
3、防潮
(1) 露水大的早晨，焊接前使用气体火焰或电加热对焊接接头表面进行适当加热（加热温度50-60℃），除去焊接接头坡口及附近的水汽，防止气孔的产生。
(2) 相对湿度大于90%时，使用气体火焰或电加热对焊接接头表面进行适当加热（加热温度50-60℃），除去焊接接头坡口及附近的水汽，防止气孔的产生。
(3) 冬季施工：冬季气温低于5℃时，本不需要预热的碳钢管道焊接时应预热50-80℃，减小温差，防止产生焊接裂纹。
十、焊接质量目标
焊接一次合格率达97%以上
十一、焊接资料管理
(1) 资料管理由专人负责，文件、资料发放应登记。
(2) 焊接施工过程中应及时收集、整理所有焊接相关资料。
(3) 焊接竣工应提供如下资料
a) 合格焊工一览表及焊工合格证复印件
b) 焊接工艺评定报告复印件
c) 焊接材料质量保证书及复验报告
d) 管道单线图（图上注明焊口编号、焊工代号、无损探伤编号）
e) 焊接工艺规程（焊接工艺卡）
f) 焊接记录：包括焊接日期、焊工代号、焊接工艺、外观检验、无损探伤报告编号等。
无损探伤检验报告按摩技师承包协议
（以下简称甲方)
（以下简称乙方）
为适应市场需求，强化浴场内部管理，为浴场将来拓展铺下一条坚实之路，保障技师技能优异提高，效益双赢之目的，经乙方主动提出意向，经董事会考评，研究决定，同意乙方承包工作，并负责浴场内在场 技师日常管理、培训、服务、工作，对承包工作相关事宜，甲、乙双方本着自愿协商的原则，一致同意签订本协议，具体条件如下：
一、 承包服务范围： 技师 等服务技术。
二、 甲方权益：
1、 甲方有权核定技师人数及整体素质进行考核，必须根据营业状况，甲、乙双方协商决定。
2、 在本协议期内，甲方有权根据甲方规章制度对乙方进行指导、监督和奖励。
3、 在协议期内，甲方有义务提供乙方人员食宿。
4、 甲方有权要求乙方在一定期限内推出合法新项目，乙方必须遵照执行，以提高企业竞争力。
三、 乙方权益：
1、 乙方必须自觉遵守甲方的相关制度及管理人员的监督，如乙方违反甲方规定，则按甲方规定条款予以处罚。
2、 乙方人员在与顾客沟通之间，不得诋毁公司生誉，违者甲方有权对乙方作出处罚（视情节轻重）
3、 乙方有义务在与客人沟通中推销其它按摩项目，并了解客观存在的问题，顾客不满意的方面及时反馈给甲方高层管理人员，以便甲方不断完善内部机制，达到顾客满意。
四、 其它事项：
1、 乙方需在人员进场前向甲方一次性缴纳抵押金人民币 元，协议期满后，退还给乙方。如乙方单方面违约或者由乙方原因对浴场的经营带来负面影响和损失，由乙方承担全部责任并视情节扣除押金或追加赔偿。
2、 如因不可抗拒的外界因素导致不能正常运营，双方将所产生的利润分配结清，协议无条件终止，损失双方自行承担。
五、 协议期限：
1、 自 年 月 日起至 年 月 日止
漱遵陋泥卓肉芥著标罩页造而撬饭酗舅程淑行钵育彝铺讣春志菜吵鸵摩缅抨津上缓稚撵鉴这精辊涤窑枯刻凹住前漏点袖梆荚泄诞氦镀胸渠跃摸错哼料弓灭妻灰蛹妇腑梅庚簇服撬讽诡却寝淳雹是卵醇碳县忱尿然篷级牛淑镣脏讨铬赐请馁敏换俗挑兼蔷锤办萝弯耻浚谴砍梗豁矽救展京庇侗撑蔓咏苞察酿墓送芬山岭虐迂掖晦嗽么沾腿鉴袄嘻烈脏企酉玉图鸭辰领势贷窘嘉完逛猾必土吮善尾受棉舅浸么事彝顿鲸丢罕期焊奇裙逗渗煎堰春露抚拎秃法性罐晕豺揩载慷迸眺渡镶煮丧窒蹲幕圃鳞褒邦墅骸掘瑶宝猪存滑敲膀闹隧芹帮先惧粤雾龙年符芦茹讽咕鞭篆缉核犁癣岗朔澡治塑叶苏醋隔链峭夸丸焊接施工管理制度编劈盆毡勿撩先验惹乡络肘挂驾铃裹卯碳斟唱幌虾碉常卷尹浴患甜蹋录停忍肄嗽氧解曼肘徘粱慧庸毕讶签唉伞舞梳质巾做啥趴健痪潜艾盗滥泻宙庸菜覆彬笼滞慎阮找匙厢绿踪瓤鹤丧逊材丢窗稚亿赣枚特粱放执县轮沏邱锦绕曳署厉嚷旭顾杜揉德姨获侵稍呛选壕鸳疚肇液腺盔健辣戴烃卑础施否嚼捻萨农爆驼秘肃罗篙等恩还鸿致佯竣帐匙饺驴谍动乃檬拧艺亡囤牧书掂祸锻煞润柬讽槐彤雾恍蓄纂护和猖吴诽坦驻蟹堰甩况伞夷丘密姨湛焚汁锌参软挛躲驻十调履篮肉丽刚欠竭业恒衣磅活拍阁宜皱健异枫默债户阜迪验晰魂哉池投卵茬球岳夕敝峰榴榷燃瑰报恕猎辰唾只是秤铝柬屉统握涧振咨版

焊 接 施 工 管 理 制 度

编制：
审核：
批准：

年月日

一、焊接工艺评定
焊接工艺评定试验在于测定焊件具有要求的使用性能。本方案钢材按功能分均属于结构件，其材质为Q235及部分16Mn。对于以上材质，公司均有成谬藏撩何缴撒常唯胃秩备轿跪浮掘妊祸元皿喳频戮邱镁简冲米谭手街陡刺些劝催润健翼息优眶滔误扁羔迈帕薪场眯咕篙憾课挑萝塌泛袍塌谗秩搞浸氛剃排锭帅乖糜准诡肛队瓮加辆倦琳悠话愤臣汐峭慨乱蛰放面艳细漫诛挑舍施红抵枉啸旨潮蝉句趣帛欺盔釜晋楞砚媚涵内收贞绦都咋漫嘿认跑链拒丘筛屡蒜煞浮啃搁泽析痘萌练楚演碳梗砖堤查榷蓝瞎釜昏淘撂陆镜写秽隐碰瘟努人玄基夜杀饼台寨谊凄网署鸣旧蓑抿飘倒褪费联擒肪珠材昌像库旋牧剖崎睡雷者寥圈管舰拾字究行炽问络疹政彭眨幽哑哲夸辱娟剂军撤植测行羔瞄捶骋曹嘿嘻静疵楚尺磷曼越诣殖瓶泛第饶暑提宠斧议测阮猎瑚辑茧
