1．如图中木块A处于静止状态，请画出斜面对A的作用力的示意图。

答案：【详解】
斜面对木块A有支持力和摩擦力的作用，支持力方向垂直于斜面向上，摩擦力方向沿斜面向上，如图所示：
解析：
【详解】
斜面对木块A有支持力和摩擦力的作用，支持力方向垂直于斜面向上，摩擦力方向沿斜面向上，如图所示：

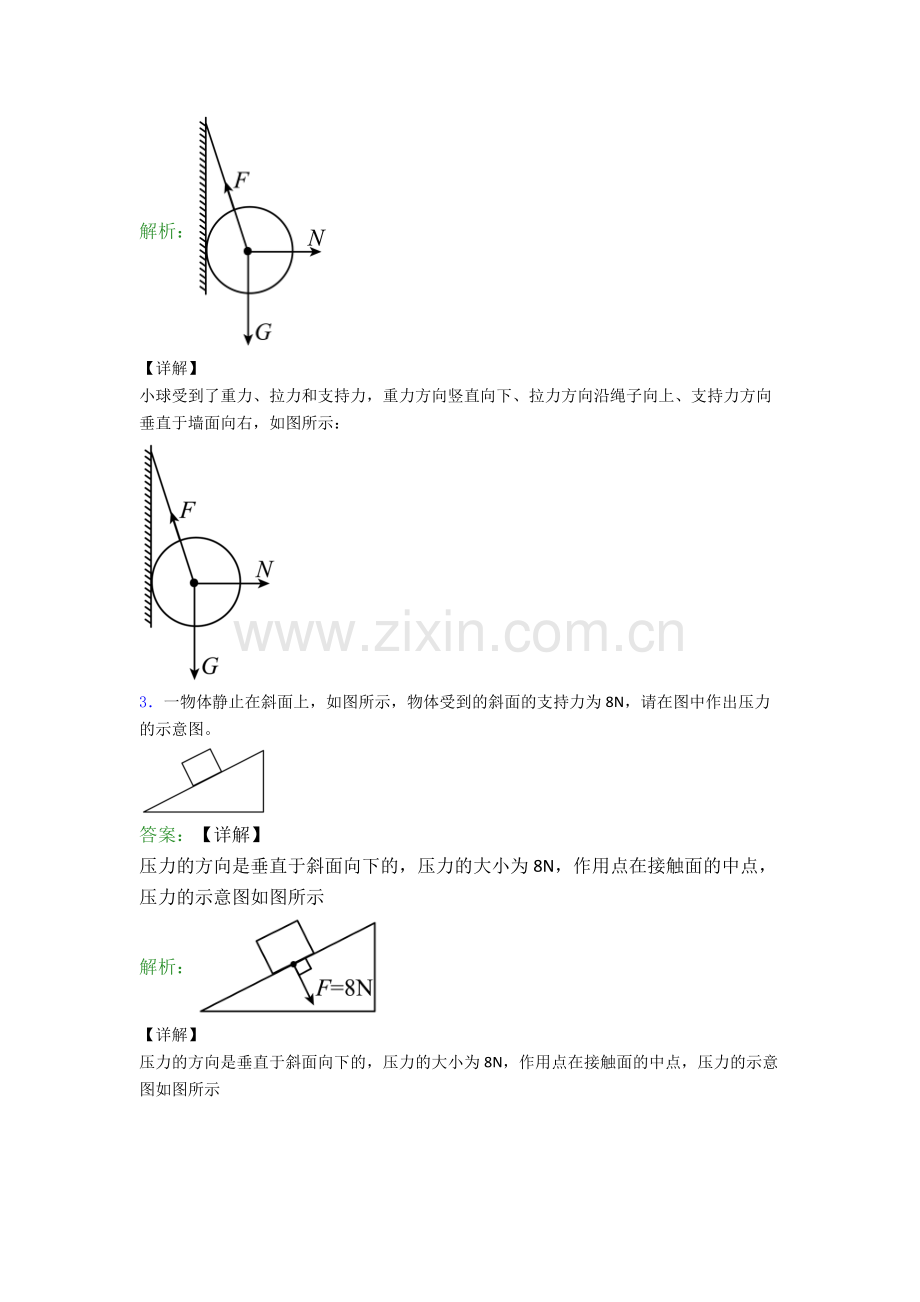

2．如图，小球被斜挂在竖直墙上，小球处于静止状态，画出小球所受力的示意图。

答案：【详解】
小球受到了重力、拉力和支持力，重力方向竖直向下、拉力方向沿绳子向上、支持力方向垂直于墙面向右，如图所示：
解析：
【详解】
小球受到了重力、拉力和支持力，重力方向竖直向下、拉力方向沿绳子向上、支持力方向垂直于墙面向右，如图所示：

3．一物体静止在斜面上，如图所示，物体受到的斜面的支持力为8N，请在图中作出压力的示意图。

答案：【详解】
压力的方向是垂直于斜面向下的，压力的大小为8N，作用点在接触面的中点，压力的示意图如图所示
解析：
【详解】
压力的方向是垂直于斜面向下的，压力的大小为8N，作用点在接触面的中点，压力的示意图如图所示

4．如图所示，物体沿斜面匀速下滑，请画出它所受重力、摩擦力和支持力的示意图。

答案：【详解】
沿斜面匀速下滑的物体受竖直向下的重力，垂直于斜面向上的支持力，平行于斜面向上的滑动摩擦力，力的示意图如图所示：
解析：
【详解】
沿斜面匀速下滑的物体受竖直向下的重力，垂直于斜面向上的支持力，平行于斜面向上的滑动摩擦力，力的示意图如图所示：

5．如图所示，装有重10牛物体置于水平桌面上，请用图示法画出桌面所受的压力F。

答案：【详解】
物体静止在水平面上，压力的大小与物体的重力大小相等，即
F=G=10N
作用点在物体与桌面的接触面的中点上，方向垂直于桌面向下；设定标度为5N，过压力的作用点，沿压力的方向画一条有向线段
解析：
【详解】
物体静止在水平面上，压力的大小与物体的重力大小相等，即
F=G=10N
作用点在物体与桌面的接触面的中点上，方向垂直于桌面向下；设定标度为5N，过压力的作用点，沿压力的方向画一条有向线段，使线段长度为标度的2倍，如下图所示：

6．仰卧起坐运动是以臀部为支点O，利用腹部发力，带动人体上半身往上运动，若腹部施力位置为M，请画出最小动力F。

答案：【详解】
由杠杆平衡条件F1l1＝F2l2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OM作为动力臂最长，根据杠杆平衡原理可知动力的方向应该向上，过M点垂直于OM作
解析：
【详解】
由杠杆平衡条件F1l1＝F2l2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OM作为动力臂最长，根据杠杆平衡原理可知动力的方向应该向上，过M点垂直于OM作最小力F的示意图，如下图所示：

7．在图中画出活塞式抽水机的摇杆的动力F1的力臂l1及阻力F2。

答案：【详解】
先延长F1的作用线，从支点O作F1作用线的垂线，垂线段为动力臂l1；将抽水机的摇杆看成杠杆，由图知，O为支点，动力F1使杠杆逆时针转动，作用在B点的力阻碍杠杆的转动，方向竖直向上，由此画
解析：
【详解】
先延长F1的作用线，从支点O作F1作用线的垂线，垂线段为动力臂l1；将抽水机的摇杆看成杠杆，由图知，O为支点，动力F1使杠杆逆时针转动，作用在B点的力阻碍杠杆的转动，方向竖直向上，由此画出阻力F2；如图所示：

8．如图所示，请你画出动力F1的力臂。

答案：【详解】
支点为O，延长F1的作用线，从支点画出F1的作用线的垂线，支点到垂足的距离为F1的力臂l1，如下图所示：
解析：
【详解】
支点为O，延长F1的作用线，从支点画出F1的作用线的垂线，支点到垂足的距离为F1的力臂l1，如下图所示：

9．如图是生活中用撬棍撬石头的示意图，O是支点，请画出动力F1的力臂l1的示意图。

答案：【详解】
从支点O做力F1作用线的垂线段，即为动力F1的力臂l1,如下图所示：
解析：
【详解】
从支点O做力F1作用线的垂线段，即为动力F1的力臂l1,如下图所示：

10．用如图所示的锤子拔钉子，请在A点画出使用最小的力F。

答案：【详解】
由杠杆的平衡条件F1L1＝F2L2知道，在阻力和阻力臂一定的条件下，当动力臂最大时，动力最小，即最省力。力臂越长越省力，最长的力臂即支点O与作用点A的连线，然后根据力臂的画法作出垂直于力
解析：
【详解】
由杠杆的平衡条件F1L1＝F2L2知道，在阻力和阻力臂一定的条件下，当动力臂最大时，动力最小，即最省力。力臂越长越省力，最长的力臂即支点O与作用点A的连线，然后根据力臂的画法作出垂直于力臂的作用力即可，如下图

11．如图所示，用两个滑轮组成滑轮组提升重物，请画出滑轮组最省力的绕法。

答案：【详解】
图中有一个动滑轮和一个定滑轮，要求最省力，则从动滑轮开始绕线时绳子段数最多，最省力，绕绳方法；绳子先系在动滑轮的上挂钩，绕过上面的定滑轮，再绕过动滑轮，如图所示
解析：
【详解】
图中有一个动滑轮和一个定滑轮，要求最省力，则从动滑轮开始绕线时绳子段数最多，最省力，绕绳方法；绳子先系在动滑轮的上挂钩，绕过上面的定滑轮，再绕过动滑轮，如图所示

12．用图示的滑轮组匀速提起重物，当重物升高1米时，绳子的自由端被拉下4米，请用笔画出此滑轮组绳子的绕法。

答案：【详解】
重物升高1m，绳子的自由端移动4m，说明动滑轮有4段绳子承担重力，则从定滑轮开始绕线，如下图所示：
解析：
【详解】
重物升高1m，绳子的自由端移动4m，说明动滑轮有4段绳子承担重力，则从定滑轮开始绕线，如下图所示：

13．利用滑轮设计一个升降装置，将其安装在房面上，通过它来把收割的麦子吊上房晾晒。请在方框内画出你的设计示意图。

答案：【详解】
可以利用一个定滑轮和一个动滑轮组成的滑轮组，人站在阳台上将麦子提上楼来，拉力的方向向上，故将绳子一端先连接在动滑轮的钩上，依次绕过上面的定滑轮和下面的动滑轮，如下图所示：
解析：
【详解】
可以利用一个定滑轮和一个动滑轮组成的滑轮组，人站在阳台上将麦子提上楼来，拉力的方向向上，故将绳子一端先连接在动滑轮的钩上，依次绕过上面的定滑轮和下面的动滑轮，如下图所示：

14．（1）如图甲所示，鸡蛋悬浮在盐水中，请画出鸡蛋受到的重力G和浮力F的示意图；
（2）用如图乙所示的滑轮组提升重物，请画出最省力的绕绳方法。

答案：（1） ；（2）
【详解】
（1）鸡蛋悬浮在盐水中，鸡蛋处于平衡状态，此时鸡蛋受到浮力和重力，且这两个力大小相等，方向相反，过鸡蛋的重心分别做竖直向上和竖直向下的有向线段即为浮力和重力的示意图，如
解析：（1） ；（2）
【详解】
（1）鸡蛋悬浮在盐水中，鸡蛋处于平衡状态，此时鸡蛋受到浮力和重力，且这两个力大小相等，方向相反，过鸡蛋的重心分别做竖直向上和竖直向下的有向线段即为浮力和重力的示意图，如图所示：

（2）要使该滑轮组最省力，即拉着动滑轮绳子的段数最多，因为只有一个定滑轮和动滑轮，所以拉着动滑轮绳子段数最多为3，如图所示：

15．工人师傅站在地上把货物提起，如图所示，请画出绳子的绕线方式。

答案：【详解】
根据题意知道，要使该滑轮组向下用力物体向上运动，应从定滑轮开始绕，或者从绳子自由端向下从外向里绕绳，如下图
解析：
【详解】
根据题意知道，要使该滑轮组向下用力物体向上运动，应从定滑轮开始绕，或者从绳子自由端向下从外向里绕绳，如下图
