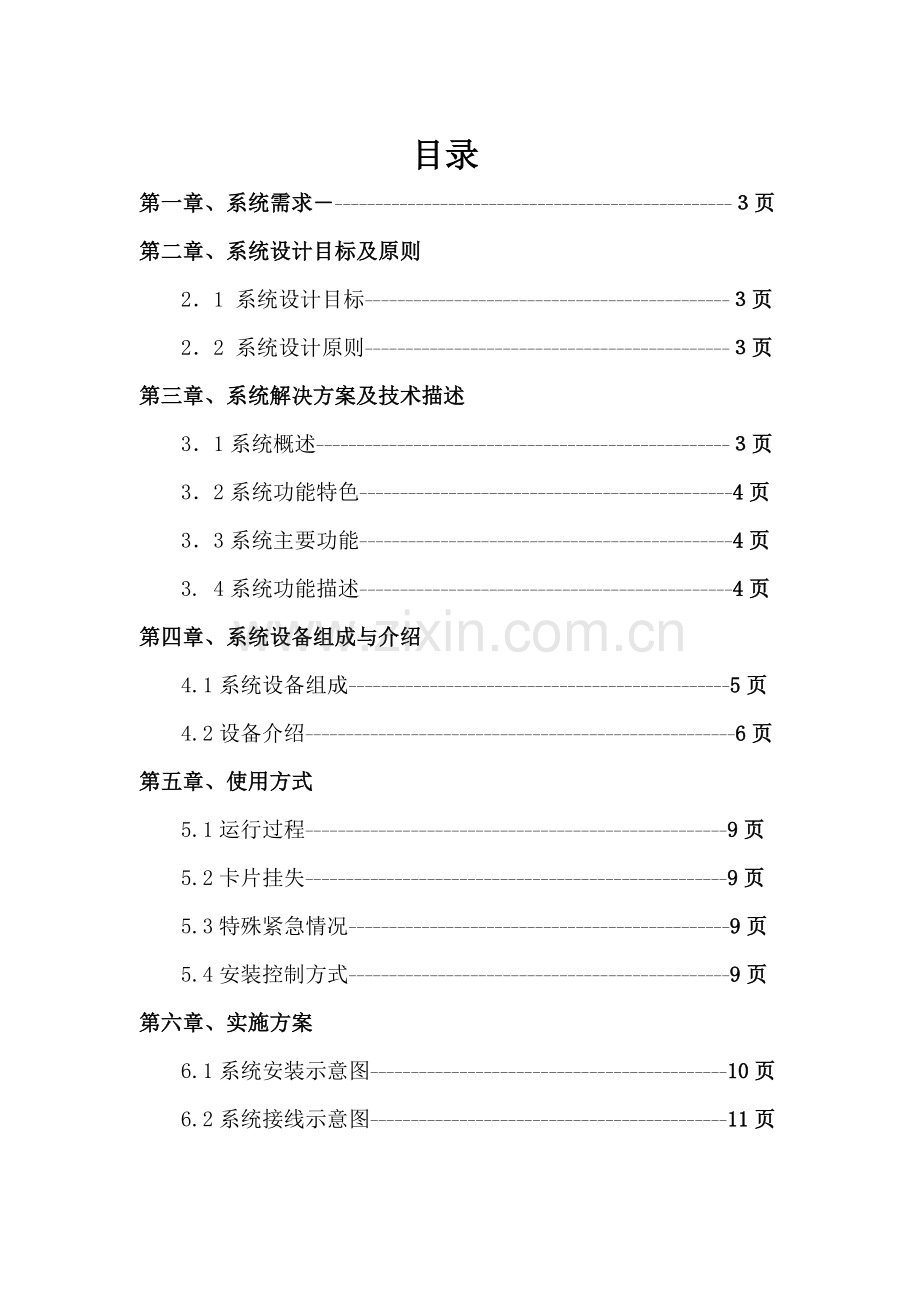

IC卡不联网楼层控制器梯控管理系统方案 目录第一章、系统需求-页第二章、系统设计目标及原则21 系统设计目标-页22 系统设计原则-页第三章、系统解决方案及技术描述31系统概述-页32系统功能特色-4页33系统主要功能-4页3. 4系统功能描述-4页第四章、系统设备组成与介绍4.1系统设备组成-5页4.2设备介绍-6页第五章、使用方式5.1运行过程-9页5.2卡片挂失-9页5.3特殊紧急情况-9页5.4安装控制方式-9页第六章、实施方案6.1系统安装示意图-10页6.2系统接线示意图-11页第一章、系统需求伴随现代经济的飞速发展，社会城市化水平和百姓生活水平的提高，电梯作为住宅楼、办公楼、酒店等楼宇内的垂直运输工具，成为人们日常生活中一个不可或缺的组成部分。电梯给人们的生活带来极大方便的同时，也给售后物业管理和业主间关于电梯使用费用的问题上，带来了很多新的问题和困难。由于大部分电梯属于公共交通设施，没有任何限制措施，无人员值守，所以任何人员都可以自由乘座电梯，这样就可能有大量的闲杂或无关人员使用，增加对电梯控制器的损坏，浪费电力资源。长期以来给业主正常服务外，物业公司难于对电梯进行有效的管理。物业管理公司或管理人员为了能对楼宇内各种人员的进出进行更有效、更安全的管理，限制闲杂人员的进入，从而减少电梯空载运行几率，同时达到节能效果，控制资源的浪费，通过采用梯控系统对电梯的合理控制实现这种功能需求。第二章、系统设计目标及原则21 系统设计目标IC卡不联网电梯管理系统是建立在先进的计算机技术、通信技术及非接触式IC卡技术之上，为电梯的使用带来安全、方便的控制。具体目标为：l 持有效卡人能方便、安全的使用电梯。l 持卡人只能进出授权指定的楼层。l 无卡人员或持无效卡人员不能使用电梯。l 不影响原有电梯系统的运行，保证整个系统的安全性。l 方便管理人员设置用户进出楼层的权限l 经济合理的运营成本。l 紧急情况不控制电梯按钮，恢复外来电梯普通功能。22 系统设计原则l 先进性：采用当前先进成熟的技术和设备；l 安全性：不影响原电梯系统的运行，保证其安全性。l 实用性：合理配置和选取合适的产品型号，使整个系统稳定、可靠和成本最省。l 方便性：完善的管理系统，软件操作清晰，管理人员能方便的使用系统。l 安装简单性：控制器不用与电脑布线和联网，减少施工成本和维护成本。l 易维护性：卡片不用在控制器上设置，管理处直接设置卡片即可使用，换控制器不用重新发卡。l 开放性：卡片可自行加密，选择任意一个扇区使用，不对其它扇区进行加密，方便其他系统使用。第三章、系统解决方案及技术描述31系统概述本电梯管理系统采用非接触式IC卡读写技术、自动控制技术、智能卡技术以及机电一体化等多种先进技术，利用计算机平台对电梯系统进行管理。梯控制系统是通过无源触点接管原电梯系统按键的智能控制系统，装在轿厢内，控制器不用与电脑联网，有效解决了系统稳定性差，易受干扰、发卡器不方便、布线困难、物业管理费的收取等问题。有IC卡且有权限的用户可以使用电梯，到达授权的楼层,而非授权用户在轿厢内无法按楼层按键，从而提高了物业管理的安全性，同时又起到了电梯省电省空耗的环保作用，从而延长了电梯使用寿命，加强了传统安全管理系统中管理的薄弱的一面，提高了物业的安全等级。本系统不仅用于高层小区、办公楼等场所的电梯管理，还支持其它出入口控制系统的管理。本系统安装简单、管理便捷，软件简单易懂，设备和软件均为本公司自主研发生产，采用优质进口芯片、元器件，采用先进的生产工艺流程，从而保证了产品的质量，强大的实力，完善的售后体系，给客户的使用和售后带来极大的便利。32系统功能特色l 控制器不用与电脑联网，大大节省线材和施工成本l 不需要在控制器上授权用户卡，卡片在管理处设置后即可使用l 用户卡数量无限制，更换控制器不用回收用户卡l 卡片加密，保密性高，不易复制，可控制用户卡来源。l 电梯控制系统和门禁通道管理系统共用一个软件平台l 控制器采用继电器开关信号，与电梯无源触点连接，两者完全隔离，不会对电梯原有性能产生任何影响。l 安装简单，软件简易，维护便捷。33系统主要功能1. 系统集成电梯和门禁管理系统，可扩展实现停车场和酒店电梯门禁管理等一卡通功能，是一套性价比很好的解决方案。2. 控制器不用与电脑布线和联网，通过管理卡脱机设置控制器的参数。3. 系统可选择使用刷卡直达和刷卡按键两种方式，方便用户快速准确到达指定楼层。4. 主板可控制16层，加扩展板最多控制32层。5. 用户卡不用在控制器授权，在管理处的电脑上直接对用户卡授权6. 可设置用户卡的有效期、刷卡次数、有效时间段，三种方式可单项选择或多项任意组合。7. 每个用户卡可任意选择可出入的控制器和楼层编号8. 一个扇区可以设置255台控制器，1-14扇区任意选择使用其中一个扇区。9. 采用RS485格式的读卡器，抗干扰好，通讯距离远，可同时接两个读卡器，与主板通讯距离可达500米。 10. 控制器的用户数量无限制,黑名单1000O张，脱机刷卡记录3000条。11. 通过管理卡脱机设置控制器的扇区密码、控制器时钟、继电器动作时间、黑白名单等。12. 卡片丢失后，加入黑名单即不可以使用，一次性可以设置或删除黑名单10条。13. 控制器通过RS485通讯方式连接电脑，可提取刷卡记录，设置控制器参数。14. 可查询和修改用户卡的出入控制板编号、楼层号、有效期、使用次数、有效时段。15. 控制器采用继电器干节点信号输出，与电梯无电气连接，只控制楼层按钮，不影响电梯功能。3.4系统功能描述3.4.1、硬件功能描述管理卡功能在软件上用读写器设置管理卡，通过管理卡设置控制器的扇区与密码、继电器动作时间和时钟、用户卡黑名单和白名单。有效期管制功能卡片设置使用的年月日后，超过设定的日期将不能正常使用。次数管制功能卡片一次性最多设置65000次，每刷一次卡减少一次，次数为0时将不能正常出入。时段管制功能卡片设置时段后，如8:3017:00，在时段之外将不能正常使用。组合管制功能有效期、次数、时段三种同时管制或选择任意两种管制，只要其中一种无效，将不能正常出入。用户卡查询功能在软件上通过读写器读取用户卡的信息，可查询用户的卡号、卡片类型、有效日期、剩余次数、时间段、进入的控制器编号和楼层编号。卡片类型有计时卡、计次卡、时段卡。断电恢复电梯功能当消防联动、控制器故障或其它意外事故时，将电梯控制器断电，电梯将恢复原有功能，所有楼层按键将不受控制器 限制。用户卡挂失功能（黑名单功能）：卡片遗失可以加入黑名单，防止卡片遗失被非法使用者拾到后非法闯入访客功能无需卡和密码就可实现乘梯：先使用对讲系统呼叫住户，住户确认访客身份后，通过对讲分机按开锁键开启单元大门，按开锁键的同时给采集板信号或按电梯启动键，收到开锁信号的采集板再给电梯控制器楼层信息，电梯到达底层后启动住户所住楼层按键，客人进入电梯在规定时间内按下住户所住楼层的按键，电梯到达该住户的楼层，其它楼层按键限制使用。3.4.2、软件功能描述卡片加密功能选择任意扇区进行使用，自行设置密码，采用12位十六进制密码进行加密。黑名单功能卡片遗失后，通过管理卡设置用户卡为黑名单和白名单，设置黑名单后用户将无法正常使用，找回卡片加入白名单后即可使用。卡片查询在软件上通过读写器读取用户卡的信息，可查看卡片的卡号、卡片类型、有效日期、剩余次数、时间段、进入的控制器编号和楼层编号。卡片类型有计时卡、计次卡、时段卡。刷卡记录查询电脑通过485通讯转换器连接控制器，软件上操作提取控制器刷卡记录，对刷卡记录进行查询、导出EXCEL、删除或打印的处理。刷卡记录信息有刷卡时间、姓名、编号、部门、控制器编号、出入门的名称、卡片类型、卡片状态。管理操作记录查询软件记录管理员设置用户卡的操作记录，可以查询、导出、打印。记录信息有操纵员名称、操作时间、用户卡的姓名、自编号、卡号、部门，以及设置用户卡的类型、有效期、次数等信息。管理员管理功能可以增加、删除、修改管理员名称和登录密码软件扩展功能限制用户卡加密初始化操作，用单独软件对用卡加密，控制用户卡的来源第四章、系统设备组成与介绍4.1系统设备组成4.1.1内呼层控式设备组成IC卡层控式电梯控制系统包括 IC卡、读写器、电梯控制器、楼层扩展板、电梯读头、管理软件、485转换器及管理电脑。4.1.2外呼控制+内呼层控设备组成IC卡外呼控制+内呼层控式电梯控制系统包括 IC卡、读写器、电梯控制器、外呼控制板、楼层扩展板、电梯读头、管理软件、485转换器及管理电脑。4.1.3内呼层控+楼宇联动注册IC卡外呼控制+内呼层控式电梯控制系统包括 IC卡、读写器、电梯控制器、外呼控制板、联动采集器、楼层扩展板、电梯读头、管理软件、485转换器及管理电脑。4.2设备介绍4.2.1 非接触式IC卡：采用国际通用的 Philips Micfare-1 S50 卡。此卡共有 16 个扇区，在电梯系统中只能在1-14扇区任意选择使用1个扇区，电梯楼层的权限、有效期、次数、时段等信息即存贮在IC卡中。卡片样式1 卡片样式2卡片样式1是比较常用一种IC卡，读卡距离较远，可以印刷图案或LOGO。4.2.2 电梯读头：安装在电梯轿厢内的电梯操作面板上，读卡器通过射频信号同 IC 卡进行近距离通讯，并给 IC 卡上的芯片提供能量，系统通过读卡器对IC卡进行识别。 读卡器天线引出或可采用读卡模块的方式与控制板集成在一起，感应天线引出后放置在感应区内，专用线最多延长1米距离。 IC卡读头E型 IC卡读卡器B型 嵌入式感应天线技术参数工作电压：DC12V(30%)工作电流： 80mA识别速度：小于0.5秒 读卡距离： 3-5cm工作频率：13.56Mhz读卡类型：MF1及兼容卡片 输出格式：RS485外形尺寸:WDT115*75*21mm；DTM120*72*23mm通信距离：500米4.2.3 电梯控制板：是梯控系统的主控制设备，可直接安装在楼层按键面板后面或用专用箱体放置在电梯轿顶。电梯控制板主要用于接收、识别、处理由读卡器传输的IC卡信息，并且对电梯内召按键进行控制；控制器与电梯采用干触点方式进行连接，故IC卡系统与电梯本身无电气连接，安全可靠；并且在特定条件下（如电梯维修、火警时）对控制器断电后可以解除对电梯按键的控制。 电梯主控制板 扩展板连接线 扩展板 技术参数工作电压 DC12V(30%)工作电流 1000mA；卡片类型 IC（MF1）卡卡片容量 无限制黑名单数 10000张脱机记录 3000条有效次数 最多65000次控制楼层 主控板：16层，加扩展板最多32层，输出信号 干节点信号输出负载 2A 12VDC(干节点信号)辅助输出 1路输入接口 1路RS485格式通讯接口供读卡器和电脑通讯。工作温度 -2070扩展线长 28cm读头尺寸 长110mm x宽805mm x 高25mm刷卡距离 3-4cm读头通讯 500米主板尺寸 主板：长200mm x宽100m x 高15mm；扩展板尺寸 长140mm x宽115mm x 高15mm4.2.4读写器：主要用于对用卡权限和电梯控制板参数的设置。一般一个系统工程配备一台读写器，每个读写器标配一张管理卡，也可以配多张管理卡。读写器与电脑RS232方式连接，USB口取电，无需外接电源。配合管理软件将卡片的权限、有效期、次数、时间段等信息写到IC卡中，通过对管理卡的设置来修改控制板主板参数，如控制板的时钟、继电器动作时间、黑白名单，使用扇区和密码等信息。读写器技术参数读卡类型：MF1卡感应距离：2-4cm工作电流：小于80mA 读写时间：0.5秒引线长度：1米外形尺寸：111*80*25mm4.2.5管理电脑：安装系统管理软件，是系统管理及信息处理的中心。系统管理软件有强大的数据操作功能，对卡片进行发行、修改权限、挂失、通行记录的统计等资料进行处理汇总均在管理中完成。 电脑硬件需要至少一个USB口和RS232口4.2.6楼层采集器：采集住户的开锁信号经过处理后通过485总线传输到电梯控制器，电梯控制器将启动相应楼层按键。联动采集板技术参数输入电压DC12V30%工作电流200mA与主板通讯格式RS485与主板通讯距离小于1200米采集楼层数量8层开锁信号输入开关信号或DC12V电压继电器输出路数4路继电器输出负载2A 12VDC工作温度-2070工作湿度90%PCB尺寸150mm4.2.7 外呼控制器：是控制电梯门外的按钮，刷卡后才能使用召唤按钮，没有刷卡或无权限的卡片将不能使用电梯门外的召唤按钮，不能进入电梯轿厢。 嵌入式外呼控制器 一体机外呼控制器E型 一体机外呼控制器B型 电气参数标准电压DC12V(30%)静态电流80mA；动态电流100mA；工作频率 13.056Mhz工作温度-2070读卡类型IC（MF1）卡读卡距离3-6cm(与天线尺寸有关)用户容量无限制脱机记录 3000条黑名单容量 10000条反应时间 0.5秒输出参数2A 30VDC（干节点信号）外形尺寸长90mm x宽50mm x 高20mm；一体机：长120mm x宽75mm x 高20mm4.2.8 智能数据采集器：是管理软件与电梯控制器之间进行数据交换的载体，无须人工操作，自动识别设备，自动完成数据交换并且LED闪烁提示。第五章、使用方式5.1运行过程正常使用状态，用户均持卡才能使用电梯，没有卡或卡片无权限将不能使用电梯。刷卡直达:用户卡为单层权限时，刷卡后不用按楼层按钮，电梯直接运行至指定楼层，没有权限的楼层将不能到达。用户卡为两个或两个楼层以上的权限，刷卡后所有楼层按钮开放使用，选择需要到达的楼层按钮，电梯将运行至所选择的楼层。刷卡按键：用户刷卡后按指定的楼层按键，其它楼层按键不能使用，电梯将运行至相应的楼层。可设置用户一个或多个楼层权限，除了设定的楼层按钮其它的楼层按钮将不能使用。 访客联动功能：访客联动功能是指住户通过按专用按钮或开启单元门的大门时，同时给电梯控制器楼层信息，外来人员进入电梯后运行至该房间的楼层。访客联动功能有两种方式实现。一是通过采集板配合电梯主控板实现，访客通过楼宇对讲系统与房间人通话后，楼宇对讲分机开锁的同时给采集板信号（也可以安装独立按钮来实现），采集板把采集的楼层信息再传输到主板，当电梯运行至一楼后，电梯控制板才启动相应楼层按键，再运行至相应的楼层。二是采用楼宇对讲开锁协议实现联动。访客通过楼宇对讲系统通话后，户主按对讲分机的开锁键进行开门，同时楼宇系统发送楼层信息至电梯控制板，当电梯运行至一楼后，电梯控制板才启动相应楼层按键，再运行至相应的楼层。此方法不需用采集板，不同楼宇厂家开锁协议可能不一样，所有需用订做电梯控制板才能与对讲系统直接联动。特殊权限用户卡：保安人员和清洁人员可以设置所有楼层可以出入的权限。刷卡后按任意楼层按键，到达任意楼层。无联动功能访客：如果电梯无联动功能，有访客来时，访客先到接待管理处登记领取需拜访楼层权限的卡片，然后持卡进入相应楼层，当拜访结束后，再将卡片归还接待处。如果电梯使用了联动功能，有访客来时在单元门口先使用对讲系统呼叫住户，住户确认访客身份后，开门同时启动电梯，用户进入电梯轿厢，如果电梯是刷卡按键方式，按相应的楼层按钮，如果电梯是刷卡直达不用按钮楼层按钮，电梯到达该住户的楼层，限制到达其它楼层。一般而言，电梯的公共楼层按钮不会管制，这样所有的人员在电梯轿厢内时，无需刷卡直接按公告楼层按钮，即可使用电梯至公共楼层。物业保安人员和清洁人员持有所有楼层可以出入的用户卡，该卡可以开启所有楼层权限，方便该类人员自由使用电梯。5.2卡片挂失业主卡片丢失后可到管理处挂失卡片，管理处将丢失的卡片设置为黑名单,将信息设置在管理上，把有黑名单信息的管理卡在电梯控制读卡器上以刷卡的方式设置到电梯控制器里，挂失卡片设置为黑名后将不能正常使用。如果丢失的卡片找回，到管理处把黑名单的卡片设置为白名单,将信息设置在管理卡上，把有白名单信息的管理卡在电梯控制读卡器上以刷卡的方式设置到电梯控制器里，即黑名单的卡片设置为白名单后恢复正常使用。5.3特殊紧急情况遇到紧急情况，如消防险情、电梯检修或控制器出现故障时，通过安装在电梯轿厢伺机盒内的开关断开控制器的电源，电梯恢复为普通电梯，所有楼层按钮不将受管制5.4安装控制方式外挂呼叫式电梯楼层控制器安装于电梯门外一侧，用户刷卡开启电梯门，进入轿厢后，在选择楼层按钮到达指定楼层。内置楼控式控制器安装在电梯轿厢内，用户进入轿厢后，不刷卡所有楼层按钮失效。刷卡后恢复楼层按键，选择按楼层按钮到达该楼层。内置层控式电梯控制器安装在电梯轿厢内，用户进入轿厢，不刷卡所有楼层按钮失效，刷卡后按指定的一个或多个楼层按钮，如果是刷卡直达方式，刷卡后电梯直接到达直达楼层。与楼宇对讲连动式电梯控制器安装在电梯轿厢内，采集器安装在相应楼层间的弱电井内，第六章、实施方案6.1系统安装示意图电梯控制器、电梯控制扩展板、电源安装在电梯楼层按钮面板里面的，也可以安装在专用铁箱中，再放置于轿厢顶部。读卡器安装在按键面板上或便于刷卡的位置，读卡器与控制器采用4芯屏蔽线, 线径0.5mm (RVVP4*0.5)。如果是读卡器是嵌入式的将读卡器天线板安装刷卡窗口用。读写器直接将USB头和232（DB9）头插在电脑上。楼宇对讲带联动示意图：6.2系统接线示意图6.2.1 刷卡按指定楼层： 刷卡按指定楼层键需要把控制器设置为通电吸合状态，每个用户卡可设置一个或多个楼层的权限，控制器断电后电梯可恢复基本功能。6.2.2 刷卡直达楼层：刷卡直达楼层接线方法需要把继电器设置为通电不吸合状态，每个用户卡最好设置一个楼层的权限，多个楼层用户卡只启动辅助继电器，选按楼层键。控制器断电后电梯可恢复基本功能。
