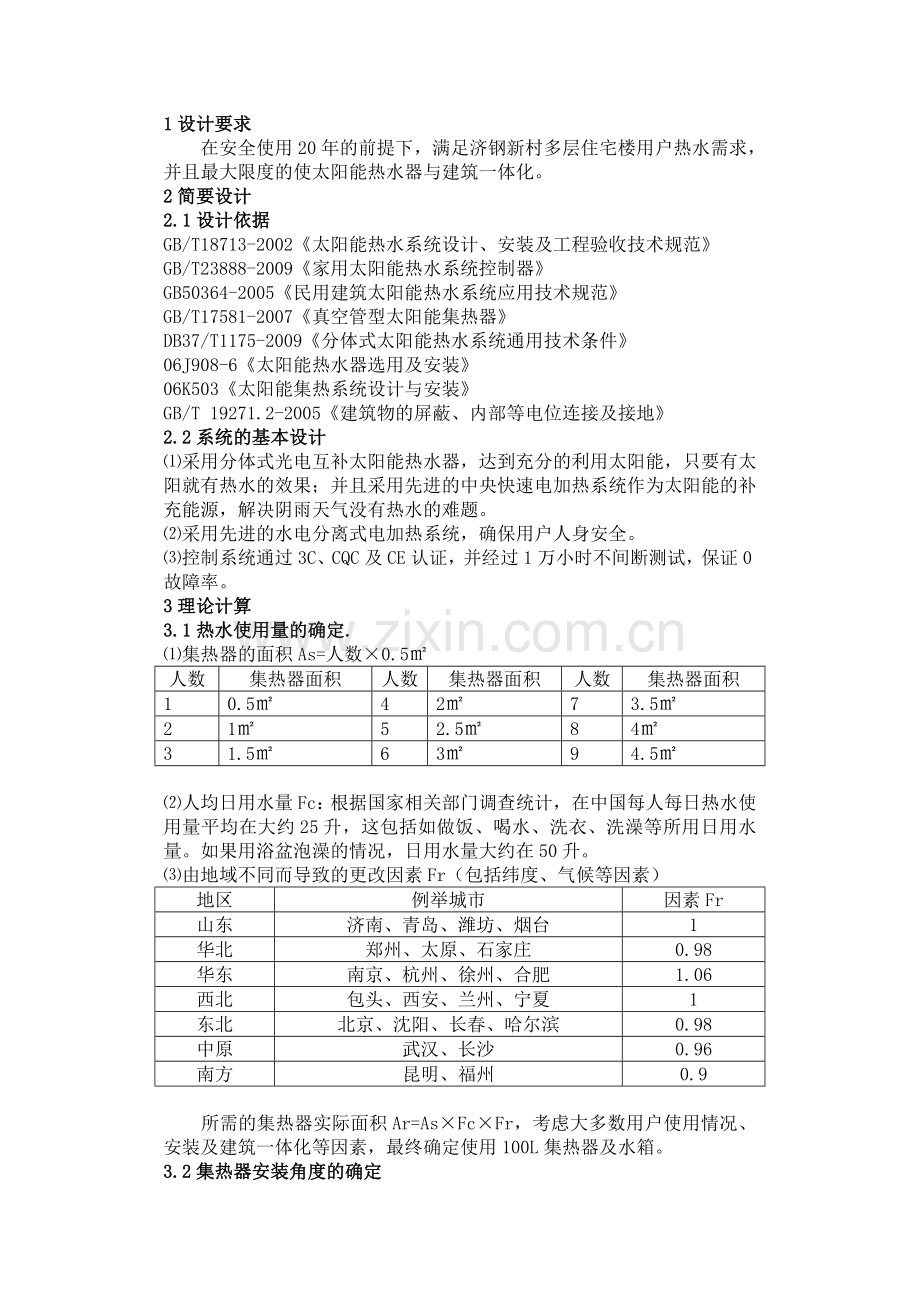

1设计要求在安全使用20年的前提下，满足济钢新村多层住宅楼用户热水需求，并且最大限度的使太阳能热水器与建筑一体化。2简要设计2.1设计依据GB/T18713-2002太阳能热水系统设计、安装及工程验收技术规范GB/T23888-2009家用太阳能热水系统控制器GB50364-2005民用建筑太阳能热水系统应用技术规范GB/T17581-2007真空管型太阳能集热器DB37/T1175-2009分体式太阳能热水系统通用技术条件06J908-6太阳能热水器选用及安装06K503太阳能集热系统设计与安装GB/T 19271.2-2005建筑物的屏蔽、内部等电位连接及接地2.2系统的基本设计采用分体式光电互补太阳能热水器，达到充分的利用太阳能，只要有太阳就有热水的效果；并且采用先进的中央快速电加热系统作为太阳能的补充能源，解决阴雨天气没有热水的难题。采用先进的水电分离式电加热系统，确保用户人身安全。控制系统通过3C、CQC及CE认证，并经过1万小时不间断测试，保证0故障率。3理论计算3.1热水使用量的确定.集热器的面积As=人数0.5人数集热器面积人数集热器面积人数集热器面积10.54273.52152.58431.56394.5人均日用水量Fc：根据国家相关部门调查统计，在中国每人每日热水使用量平均在大约25升，这包括如做饭、喝水、洗衣、洗澡等所用日用水量。如果用浴盆泡澡的情况，日用水量大约在50升。由地域不同而导致的更改因素Fr（包括纬度、气候等因素）地区例举城市因素Fr山东济南、青岛、潍坊、烟台1华北郑州、太原、石家庄0.98华东南京、杭州、徐州、合肥1.06西北包头、西安、兰州、宁夏1东北北京、沈阳、长春、哈尔滨0.98中原武汉、长沙0.96南方昆明、福州0.9所需的集热器实际面积Ar=AsFcFr，考虑大多数用户使用情况、安装及建筑一体化等因素，最终确定使用100L集热器及水箱。3.2集热器安装角度的确定济南所在经度为北纬3640太阳光线与地面的夹角H=90是代表当地地理纬度 是代表太阳直射点地理纬度 (+/-)是所求地理纬度与太阳直射是否在同一半球：如果在同一半球就是-；在南北两个半球就是+。夏至阳光入射角7646，冬至阳光入射角2954。为保证极热真空管最大限度的吸收太阳能，并且尽可能的与建筑一体化，确定集热器与水平面的夹角为76，如下图： 夏至示意图 冬至示意图4关键设备与配件选型4.1太阳能集热器集热器：型号ZKLT-F-100L，试用温度-4080。集热器真空管管径58mm，有效的吸收利用太阳能。4.2控制器选用广州欧兰斯电子有限公司生产的控制器，控制程序采用我公司独有的太阳能控制程序，功能强大，可实现任意工程的自动控制，可根据实际情况更改升级控制程序，并可远程遥控。4.3集热器支架支架采用角钢焊接，焊点力学要求达到国家标准。整架经过防锈喷塑处理，美观耐用。支架结构经过理论计算（包括风、雪等载荷计算），并经过相关部门破坏性测试，达到相关质检部门要求，确保无安全隐患。4.4承压式水箱 水箱为承压式，采用进口钢板经模具冲压一次成型，水箱内壁采用先进的技术搪瓷，并经长时间高压测试无破裂现象。加热电源加设漏电保护装置，出厂前经严格测试。电加热采用先进的水电分离技术，并经相关部门认证。5安装效果图6售后服务
