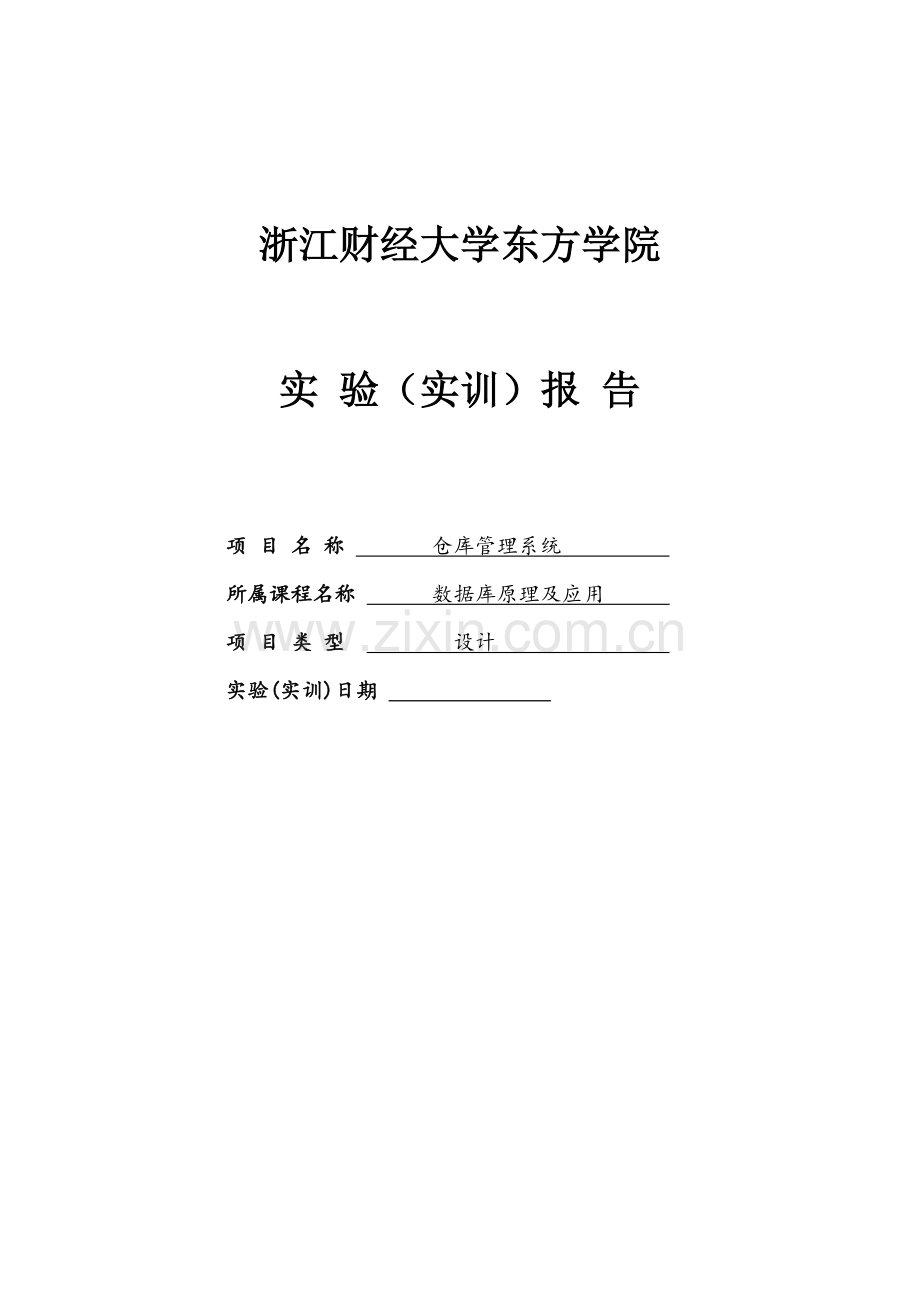

浙江财经大学东方学院

实 验（实训）报 告

项 目 名 称 仓库管理系统
所属课程名称 数据库原理及应用
项 目 类 型 设计
实验(实训)日期

一、系统需求分析
（一）、系统的主要功能，并对各个功能进行简单介绍
1、仓库管理系统相关用户
（1）仓库管理员
（2）系统管理员
2、用户系统功能
（1）仓库管理员
A.管理仓库基本信息
B.订货
C.出库
D.入库
E.核验
（2）系统管理员
A.系统备份
B.系统还原
3、操作步骤和处理流程
（1）仓库管理员
A.管理仓库基本信息
操作步骤：
①打开界面
②进行仓库货物信息的增删改查
③保存
④完成
处理流程：
①仓库管理员输入货物编号
②查询仓库信息
B.订货
操作步骤：
①打开界面
②下订单
③确认订单
④打印订单
⑤完成
处理流程：
①输入订货信息
②保存信息
③打印订单
C.出库
操作步骤：
①打开界面
②核验订单
③确认货物
④配送
⑤完成
处理流程：
①输入入库信息
②保存信息
D.入库
操作步骤：
①打开界面
②核验订单
③确认货物
④完成
处理流程：
①输入出库信息
②保存信息
系统需要的数据：
货物信息：货物名称、编号、重量、体积、来源、
库存信息：货物数量、出库日期、入库日期
客户信息：厂家名称、联系方式、
配送信息：车号、司机、车辆载重、路线、里程、路费
（2）系统管理员
A.系统备份
B.系统还原
（二）、数据流图：按照顶层数据流图，一级数据流图，二级数据流图…的顺序画出
首先确定系统的输入、输出（数据流），系统的用户（外部实体）
画出系统的顶层数据流图如下

2．细化系统，将系统内部划分为2个子系统，分别用于处理管理要求和处理查询，得到一层（一级）数据流图如下：

3．对2个处理过程再分别进行细化，得到二级数据流图：

4．进一步细化二级数据流图中的各个处理过程，得到三级数据流图：

（三）、数据字典（务必要完整，写出所有的数据项，数据结构，数据流，数据存储和存储过程）
（1） 数据项：（列出数据流和数据存储里面出现过的所有的数据项）
A．数据项名：货物编号
数据项含义说明：对仓库货物的一个唯一标识
别名：流水号
数据类型：字符型
长度：8
取值范围：00000000至99999999
取值含义：在原有最大编号的基础上加1
与其他数据项的逻辑关系：无
B．数据项名：货物名称
数据项含义说明：货物的名称
别名：无
数据类型：字符型
长度：50
取值范围：最多25个汉字或者50个字母
取值含义：无
与其他数据项的逻辑关系：无
C．数据项名：作者
数据项含义说明：书的责任人，主编等
别名：责任人
数据类型：字符型
长度：50
取值范围：最多25个汉字，因为有时候作者有多个
取值含义：无
与其他数据项的逻辑关系：无
（2） 数据结构
A． 数据结构名：客户
含义说明：系统主体数据结构，定义了客户的有关信息
组成：厂家名称+联系方式
B． 数据结构名：配送信息
含义说明：系统主体数据结构，定义了配送的有关信息
组成：车号+司机+车辆载重+路线+里程+路费
（3）数据流
A．数据流名：入库单
说明：货物入库的详细信息
数据流来源：1.1要求类型处理
数据流去向：1.2货物入库
组成：流水号(货物编号，唯一)+货物名称+型号+厂家名称+厂家联系方式+入库日期à入库
平均流量：10次/天
高峰期流量：1000次/天
B．数据流名：出库单
说明：货物出库的详细信息
数据流来源：1.1要求类型处理
数据流去向：1.2货物出库
组成：流水号(货物编号，唯一)+ 货物名称+型号+买家名称+买家联系方式+出库日期à出库
平均流量：10次/天
高峰期流量：1000次/天
（4）数据存储
A．数据存储名：货物文件
说明：记录货物的基本信息
编号：D1
流入数据流：货物入库；修改货物信息
流出数据流：货物查询；货物统计
组成：流水号(货物编号，唯一)+货物名称++重量+体积+来源
数据量：500次/天
存取方式：联机处理，随机检索
B．数据存储名：出库文件
说明：记录货物出库的基本信息
编号：D2
流入数据流：登记出库信息；修改货物信息
流出数据流： 登记出库单
组成：流水号(货物编号，唯一)+ 货物名称+型号+买家名称+买家联系方式+出库日期
数据量：500次/天
存取方式：联机处理，随机检索
C．数据存储名：入库文件
说明：记录货物入库的基本信息
编号：D3
流入数据流：登记入库信息；修改货物信息
流出数据流： 登记入库单；审定库存
组成：流水号(货物编号，唯一)+ 货物名称+型号+厂家名称+厂家联系方式+入库日期
数据量：500次/天
存取方式：联机处理，随机检索
C．数据存储名：客户信息文件
说明：记录客户的基本信息
编号：D4
流入数据流：登记客户信息
流出数据流： 供销分类
组成：客户联系方式+ 历史订货信息
数据量：500次/天
存取方式：联机处理，随机检索
E．数据存储名：配送信息文件
说明：记录货物配送的基本信息
编号：D5
流入数据流：配送信息单
流出数据流：审核调度
组成：车号+司机+车辆载重+路线+里程+路费
数据量：500次/天
存取方式：联机处理，随机检索
（5）处理过程
A．处理过程名：检查入库单
说明：检查是否进行后续的入库操作
输入：入库单
输出：有效入库单
处理：根据入库单提供的货物号，检查该货物号的有效性。通过有效性检查才能继续后续入库操作，否则中断操作。处理时间不能超过1秒。
（5）处理过程
B．处理过程名：检查出库单
说明：检查是否进行后续的出库操作
输入：出库单
输出：有效出库单
处理：根据出库单提供的货物号，检查该货物号的有效性，货物数量是否达到上限。通过有效性检查才能继续后续出库操作，否则中断操作。处理时间不能超过1秒。
C．处理过程名：审定配送数量
说明：检查货物配送数量是否与出库单一致
输入：出库单
输出：有效出库单
处理：根据出库单提供的货物数量，与配送数量进行对照，货物数量是否与出库单一致。通过比对检查才能继续后续配送操作，否则中断操作。处理时间不能超过1秒。

二、概念结构设计
1.根据前期的需求分析，设计出系统的概念模型，用E-R图表示。
（1）以数据字典为出发点，抽象数据，建立E-R图。
数据字典中的“数据结构”、“数据流”和“数据存储”等已是若干属性的有意义的聚合，一般都作为实体处理。
仓库管理系统中涉及到的实体有：货物、仓库、车队、仓库管理员、出入库文件、客户信息文件、货物信息文件、配送文件
各个实体之间的关系：
仓库和货物之间有存储的关系，一个仓库可以存储多种货物，一种货物只能存储在一个仓库里，因此仓库和货物之间有1: n的关系
货物和客户之间有联系，一个客户拥有多种货物，一种货物只能是一个客户所有的。
货物和车队之间有联系，一种货物可以被多辆车配送，一辆车可以配送多种货物，所以货物和车队之间存在n:n联系
（2）根据以上抽象结果，画出E-R图

以上各个实体包含的属性：
仓库：编号，货名，入库日期，出库日期
货物：编号，货名，重量，体积，客户
客户：客户号，编号，公司名称，联系人，联系电话，公司地址
车队：车号，编号，司机，送货日期，签收日期 ，签收人
注：下划线表示码
完整E-R图：

三、逻辑结构设计
1、E-R图转换成关系模式

（1） 根据规则1，一个实体转换成一个关系模式，得到以下关系模式
仓库（编号、货名、入库日期、出库日期）
货物（编号、货名、重量、体积、客户）
车队（车号、编号、司机、送货日期、签收日期、签收人）
客户（客户号、编号、公司名称、联系人、联系电话、公司地址）
（2）根据规则2，一个m:n的联系转换为一个关系模式（要求指出各个关系的主码和外码（若有））：
配送（编号、车号、送货日期、签收日期）
（3）根据规则3，一个1：n的联系转换
存储1（编号、货名、客户、入库日期、出库日期）
存储2（编号、客户号、货名）
2．对设计的关系模式进行合并
如果多个关系模式的码相同，需要对他们进行合并
仓库（编号、货名、入库日期、出库日期）
存储1（编号、货名、客户、入库日期、出库日期）
可合并为一个关系模式
仓库（编号、货名、客户、入库日期、出库日期）

客户（客户号、编号、公司名称、联系人、联系电话、公司地址）
存储1（编号、货名、客户、入库日期、出库日期）
可合并为一个关系模式
客户（客户号、编号、货名、公司名称、联系人、联系电话、公司地址）

车队（车号、编号、司机、送货日期、签收日期、签收人）
配送（编号、车号、送货日期、签收日期）
可合并为一个关系模式
车队（车号、编号、司机、送货日期、签收日期、签收人）

即：将该E-R转换为关系模式，有以下关系：
仓库（编号、货名、客户、入库日期、出库日期）
货物（编号、货名、重量、体积、客户）
客户（客户号、编号、货名、公司名称、联系人、联系电话、公司地址）
车队（车号、编号、司机、送货日期、签收日期、签收人）

3．判断以上设计得到的各个关系满足第几范式的要求
依次判断这些关系模式是否满足第一范式？第二范式？第三范式？列出判断的依据。
①仓库（编号、货名、客户、入库日期、出库日期）
该关系模式存在的函数依赖如下：
编号、货名→客户
编号、货名→入库日期
编号、货名→出库日期
码为编号、货名
主属性为编号、货名
一个关系模式仓库的所有属性都是不可分的基本数据项，所以属于第一范式。
②货物（编号、货名、重量、体积、客户）
编号→货名
编号→重量
编号→体积
编号→客户
码为编号
主属性为编号
非主属性货名、重量、体积、客户完全依赖于主码编号，所以属于第二范式。
③客户（客户号、编号、货名、公司名称、联系人、联系电话、公司地址）
客户号、编号→货名
客户号、编号→公司名称
客户号、编号→联系人
客户号、编号→联系电话
客户号、编号→公司地址
码为客户号、编号
主属性为客户号、编号
非主属性货名、公司名称、联系人、联系电话、公司地址，依赖于主码客户号，所以属于第二范式。
④车队（车号、编号、司机、送货日期、签收日期、签收人）
车号→编号
车号→司机
车号→送货日期
车号→签收日期
车号→签收人
码为车号
主属性为车号
一个关系模式仓库的所有属性都是不可分的基本数据项，所以属于第一范式。

四、数据库实施
用SQL语言中相应的数据定义语句定义各个关系模式（表）及相应的完整性，如学生关系模式：
学生（学号，姓名，性别，年龄，所在系）
Create Table Student(
Sno char(5) primary key,
Sname char(10),

货物（编号，名称，库存，价格）
Create table goods(
Gno char(9) primary key,
Gname char(20),
Gnumber char(8),
Gprice char(5) );

入库（货物编号，入库时间，供应商，数量，价格）
Create table devicein
Gno char(9),
Ddate date primary key,
Dprovide char(20),
Dnumber char(8)
Dprice char(5) );

出库（货物编号，出库时间，客户，数量，价格）
Create table deviceout
Gno char(9),
Dodate date primary key,
Doprovide char(20),
Donumber char(8)
Doprice char(5) );

配送（车号，货物编号，司机，送货日期，签收日期）
Create table delivery,
Ccarno char(4) primary key,
Gno char(9),
Cdriver char(8),
Cdedate date,
Credate date;

五、心得体会
这次的数据库设计实验，从需求分析到数据结构设计到逻辑结构设计再到数据库的实施，我们大体了解了一个数据库从构建到完成的整个过程。起初我们十分迷茫，不知道从何做起，两个人就做一个怎么样的数据库就讨论了很久，最终决定做一个简易的仓库管理系统。定下了最初方案，我们就开始对系统的各项功能进行了设计，越到后面，越觉得，做一个这样的系统其实并不简单。
其中需要的课程知识十分庞大，就像得从头再学一遍，数据库设计的复杂程度也是我们没有想到的。历时一个月左右的时间，我们最终完成了这个并不完美的仓库管理系统。
经过这次设计过程，我们从实践中更好的学到了数据库构建中所需的各项知识，也更系统的了解了在构建一个数据库时的系统过程。对课程学习有很大帮助，也感谢老师在这一学期中的悉心教导。个人工作业务总结
