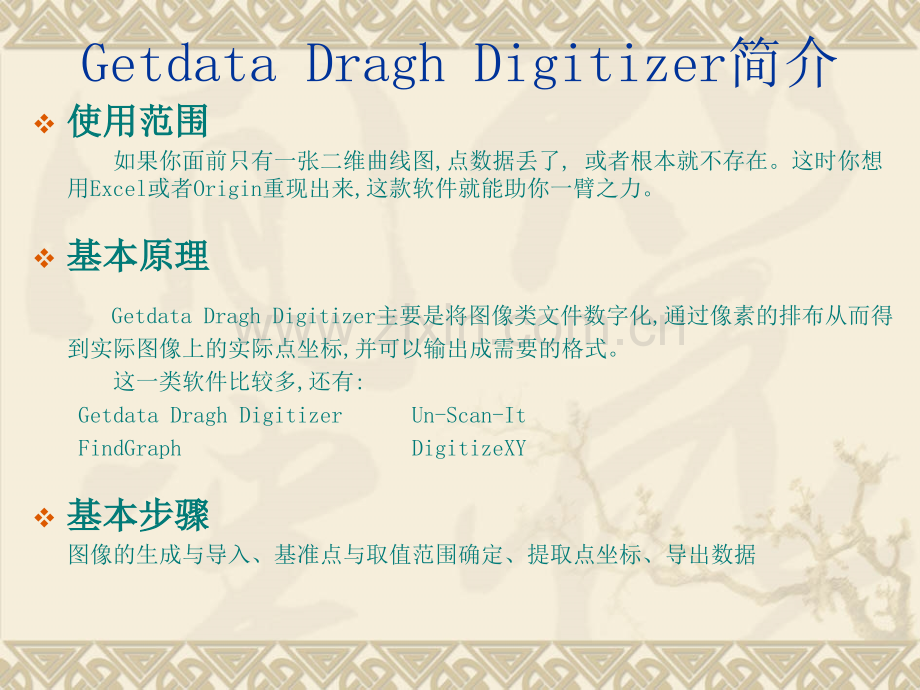

Getdata Dragh Digitizer教程WchampionGetdata Dragh Digitizer简介v使用范围使用范围 如果你面前只有一张二维曲线图,点数据丢了,或者根本就不存在。这时你想用Excel或者Origin重现出来,这款软件就能助你一臂之力。v基本原理基本原理 Getdata Dragh Digitizer主要是将图像类文件数字化,通过像素的排布从而得到实际图像上的实际点坐标,并可以输出成需要的格式。这一类软件比较多,还有:Getdata Dragh Digitizer Un-Scan-It FindGraph DigitizeXYv基本步骤基本步骤 图像的生成与导入、基准点与取值范围确定、提取点坐标、导出数据步骤一:图像的生成与导入图像生成图像生成1、直接截图保存 建议使用QQ截图,使用 快捷键Alt+Ctrl+A。2、扫描文档后截图保存 主要针对非电子文档，后续步骤同上。*支持的图像格式TIF、JPEG、PCX、BMP（此图见附件：示例）图像导入图像导入*支持的图像格式TIF、JPEG、PCX、BMP一一、默认选定默认选定:Default axes 默认图片左下角为原点二二、手动设定手动设定:Set the scale 1.Set Xmin 位置 Set Xmin 大小 2.Set Xmax 位置 Set Xmax 大小 3.Set Ymin 位置 Set Ymin 大小 4.Set Ymax 位置 Set Ymax 大小 大小可在Adjust中再次修改。修改X/Y的大小，所有的X/Y会相应地变大或小。三三、调整坐标实际取值范围调整坐标实际取值范围 Adjust the scale 调整范围 Log scale along X/Y axis 坐标轴为对数时使用步骤二:基准点与取值范围确定 手动设定基准点手动设定基准点此图选原点为基准点最佳在基准点（即是X轴最小值处）处单击。输入X轴最小值，为0。X轴最大值处单击。输入X轴最大值。与实际坐标轴一致。Xmax与Xmin确定了X轴的基准线。Y轴同理。Y轴最小值处单击。Y轴最小值。与实际坐标轴一致自此，基准点与XY轴取值范围确定结束。获取数据的三种方法获取数据的三种方法 Point capture mode 适用于点折线 Auto trace lines 适用于连续函数图像 Digitizer area 适用于提取部分函数图像步骤三：提取点坐标Point capture mode录入的点数据虽然在Data中的排序能改变，但在最终导出的文件（如excel）中是以最初录入顺序从上到下排列。只能在导出文件中另行修改。使用鼠标滑轮可放大缩小图片。橡皮图标可删除已录入的点。新点线添加的按钮Auto trace lines尽量选择端点作为起始点。*此图的基准点选为（-3.25，-1.05）GetData自带实例图sample3可以认为此基准线的选取，可以将任意斜坐标系，画为直角坐标系。Digitizer area鉴于绝大多数函数都是以X为自变量，则按照作图所示选择。采样间距dx不能过于小。Shfit X感觉没实质性作用。拖动黑色实心鼠标划采样矩形格得到坐标点之后即可导出数据数据输出的格式:TXT(text file)XLS(Excel)DXF(AutoCAD)EPS(PostScript)XMLGetdata的数据保存:Save workspace步骤四：导出数据以导出为excel为例与line相对应的两列左列为X，右列为Y超链接：软件及其附件下载
