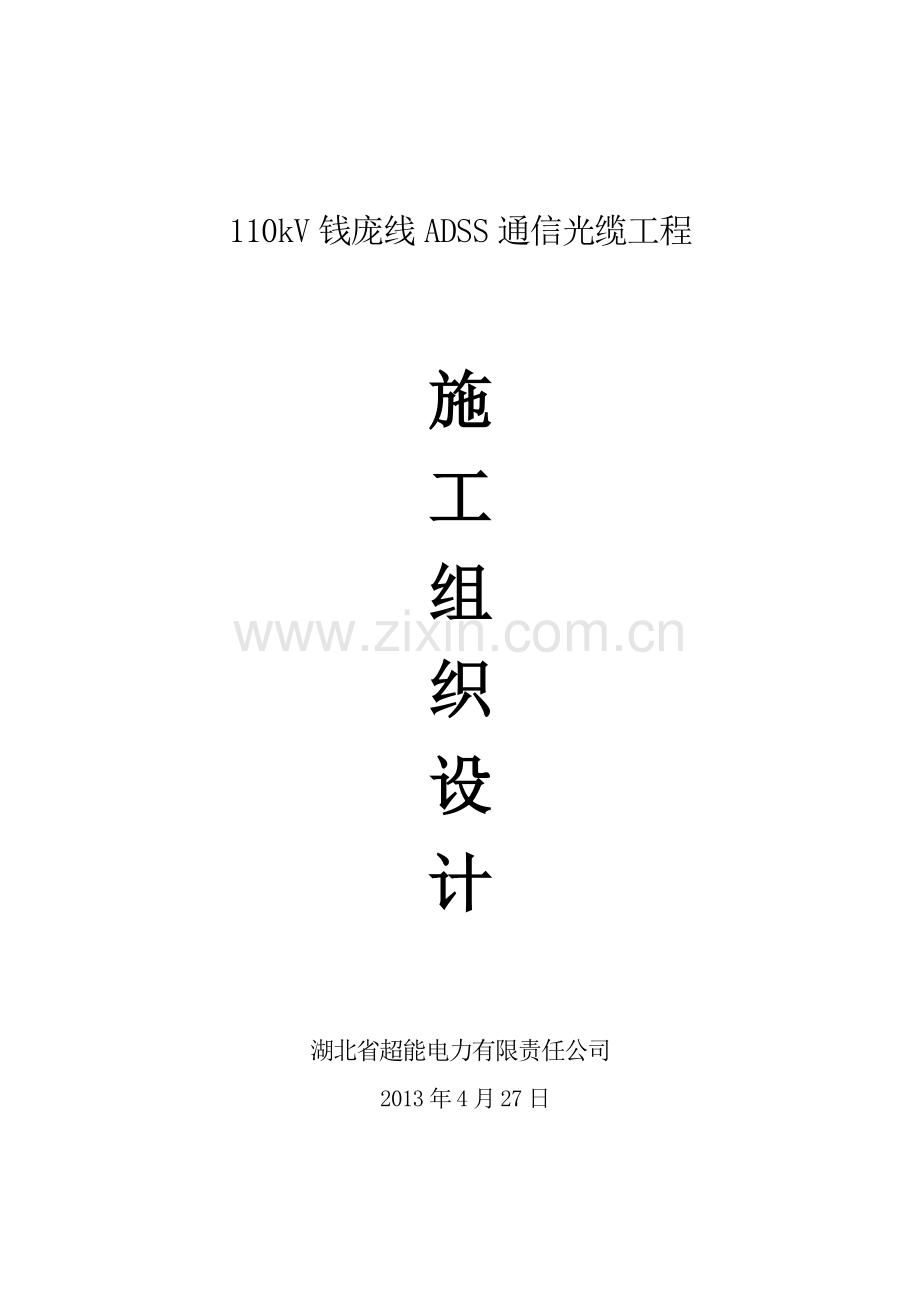

110kV钱庞线ADSS通信光缆工程

施
工
组
织
设
计

湖北省超能电力有限责任公司
2013年4月27日

施工组织设计方案审批表
施工组织设计方案编制人签名：

年 月 日
施工部门负责人签名：

年 月 日
施工单位生产技术部审核意见：

年 月 日
施工单位安监专责会签意见：

年 月 日
施工单位项目分管领导/总工审批意见：

年 月 日
目 录
第一章 编制依据 4
第二章 工程概况 4
1. 110KV钱营变至110KV庞公变ADSS通信光缆敷设安装基本概况 4
2. 110KV钱营变至110KV庞公变ADSS通信光缆敷设安装主要工作任务 4
3. 110KV钱庞线ADSS—24B1通信光缆敷设工程路由图 5
第三章 施工组织机构 6
1. 组织机构图 6
2. 现场组织管理框图 6
3. 各岗位主要职责 6
第四章 工作前准备 7
1.总体准备计划 7
2.材料准备 7
3.机具仪表准备 7
4.人员准备 8
第五章 施工工序及工作流程 8
第六章 进度计划 8
1.工期要求 8
2.进度计划表 8
2.1施工计划 9
第七章 ADSS光缆施工方案 9
1.施工工序流程 9
2.110K钱庞线停电配合ADSS光缆敷设施工方案 9
3.110KV钱庞线 ADSS光缆敷设交叉跨越施工方案 10
第八章 安全、文明施工措施 10
1.安全管理目标 10
2.施工现场安全措施 10
3.文明施工措施： 11

第一章 编制依据

1. 设计施工图纸、现场勘查情况
2.《国家电网公司电力安全工作规程（线路部分）》
3.《国家电网公司电力安全工作规程（变电部分）》
4.《架空送电线路运行规程》　DL/T 741-2001
5.《电力光纤通信工程验收规范》
6.《襄阳供电公司两票实施细则》
7.《襄阳供电公司架空送电线路检修现场规程》及公司有关技术、质量和安全方面的相关程序文件和工艺手册。

第二章 工程概况

1. 110kV钱营变至110kV庞公变ADSS通信光缆敷设安装基本概况
1）110kV钱营变至110kV庞公变ADSS—24B1通信光缆敷设在110kV钱庞线上，全长约7000米；

2. 110kV钱营变至110kV庞公变ADSS通信光缆敷设安装主要工作任务
工程施工任务包括：
1）110kV钱庞线1#—35#杆塔安装ADSS光缆金具。
2）110kV钱庞线1#—35#耐张段ADSS—24B1光缆敷设。
3）ADSS—24B1通信光缆进庞公变通信机房、钱营变通信机房。
4）ADSS—24B1通信光缆接续及余缆架的安装。
5）全线测试自验收及消缺。

110kV钱庞线 ADSS光缆路由简图
说明：
1、110kV钱庞线光缆路由共有杆塔35级，路由全长约7公里。

电力耐张塔
电力铁塔
电力钢管塔
庞公变
32#
35#
33#
34#
10kV庞郑二回4#—5#
10kV庞55江华线3#—4#
马路、房屋
110kV顺郑线庞公分支19#
110kV钱庞线35#

30#
22#
21#
110kV顺郑线庞公分支16#
110kV钱庞线32#

110kV钱庞线30#
110kV钱庞线（附）

16#
14#
12#
9#
8#
1#
钱营变
10kV钱庞联线
10kV钱庞联线
10kV十家庙分支
3. 110kV钱庞线ADSS—24B1通信光缆敷设工程路由图

第三章 施工组织机构
1. 组织机构图
为强化工程管理，明确责任，保证施工安全、质量及工期，根据工程具体情况，决定成立110kV钱庞线ADSS光缆敷设工程项目组。
项目经理：邱勇
现场技术负责人：王兴奎
现场安全负责人：郝军
工作负责人：王帆
2. 现场组织管理框图
项目经理：邱勇
工作负责人：王帆
安全负责人：郝军
技术负责人：王兴奎

3. 各岗位主要职责
1、项目经理：负责整个工程的具体组织管理工作。组织审查并落实本施工“三措”，审批施工班组现场施工 “三措”；组织安全生产保证体系和监督体系履行职责，监督、检查规章制度执行情况；对现场安全和质量进行抽查和指导。负责施工的全面管理工作。组织编写、审查并落实本施工“三措”；安排部署各项工作；审批工作票；对本工程安全、质量、进度具体负责；全面落实现场安全生产和遵章守纪情况，发现问题及时处理；全面落实现场施工方案及措施；协调关于人员、工具、材料和进度等方面问题；及时组织隐蔽工程验收和自验收。
2、技术负责人：负责整个工程的技术及停电联系工作。审核和完善本施工“三措”，合理编制材料计划；科学安排施工进度计划；组织召开安全技术交底会；督促、检查各项工作；检查现场施工方案及措施执行情况，审查批准施工方案变更措施，解决施工技术困难；监督、检查规章制度执行情况；对现场的安全和质量进行检查和指导。
3、安全负责人：负责施工中安全管理工作。建立健全施工安全网组织；审核和完善本施工“三措”；审查工作票；检查现场安全工器具配备及正确使用；督促检查班组召开安全技术交底会和班前班后会；检查现场安全措施；深入施工现场检查安全生产和遵章守纪情况，发现问题及时处理。
4、工作负责人：负责现场施工的具体管理工作。按要求填写工作票；根据工作任务合理准备工器具，组织施工人员深入学习本施工“三措”及相关规程；组织召开班组安全技术交底会和班前班后会，详细安排工作日分工，严格进行开工前“三交”和“三查”；负责现场安全生产，加强施工监护，经常进行班员遵章守纪教育，控制现场违章和未遂事故；认真落实施工技术方案及措施，科学制定现场补充措施；负责本班组施工质量；服从任务分工和统一指挥，积极协调配合其它工作。

第四章 工作前准备
1.总体准备计划
准备工作计划表
序号
准备工作内容
完成期限
责任人
完成情况
1
ADSS光缆、材料到货
4.27
王帆
已完成
2
工器具准备检测
4.27
王帆
已完成
3
人员安全培训考试
4.27
郝军
已完成
4
制作上岗胸卡证
4.27
郝军
已完成
应编制的技术资料
序号
技术文件名称
编写人
计划完成日期
备 注
1
施工路由交叉跨越简图
郝军
4.26
已完成
2
施工方案
邱勇
4.27
已完成
2.材料准备
需求材料名称
到 货 时 间
进场时间
光缆
4.24
5.14
光缆金具
4.24
5.14
PVC管
4.24
5.14
镀锌钢管
4.24
5.14
余缆架及接续盒
4.24
5.14
3.机具仪表准备
序号
名 称
单位
数量
参考规格
检测时间
备注
1
放线架
套
1

光缆盘敷设使用
2
滑轮
只
30

ADSS光缆架空使用
3
个人工具包
套
3

(登高每人1套)
4
绝缘梯子
副
2
6m/8m

登高作业
5
对讲机
只
8

现场管理人员
6
安全帽
顶
20

每人一顶
7
安全带含后备保护绳
套
4

高处作业配备
8
撬杠
根
2
1.5 m

开站内盖板
9
白棕绳/吊绳
根
1/1
φ14

工具材料传递
10
警示牌
块
4

施工现场警示
11
现场警示带
条
2

警示围栏

4.人员准备
序号
人员
工序
人员需求数量：32人
专业人数
中级
初级
接续
测试
高空
普工
1
工地运输
4

8
2
ADSS光缆敷设
8

8
16
3
ADSS光缆接续

2
2
4
8

第五章 施工工序及工作流程

工序流程
主要施工方法
主要机具
责任人
开盘测试
仪器测试
OTDR测试仪
王兴奎
物料运输
机械和人力相结合
车辆、拖车
王兴奎
金具安装
登塔安装
绝缘梯、吊绳
王兴奎
光缆敷设
采用人力牵引
绝缘梯、吊绳、安装工具
王帆
自验收
路由查看、末端测试
OTDR测试仪
王帆

第六章 进度计划
1.工期要求
110kV钱庞线ADSS光缆敷设工程安装工作计划于2013年5月15日开始，工期共5天。线路施工3天，前期准备为1天，进两端通信机房工期、光缆接续、自验收消缺1天。为保证施工安全，需要110kV钱庞线全线停电配合。
2.进度计划表
2.1停电计划

停电线路
工作内容
计划工作时间
工作负责人
110kV钱庞线
光缆敷设
2013-5-15
——
2013-5-17
王帆
序号
工序流程
工作负责人
工作票办理
配合单位
计划时间
1
材料、工器具准备进场
王帆
无
信通公司
2013-5-14
2
光缆敷设
王帆
一种票
运检公司
2013-5-15
——2013-5-17
3
ADSS光缆进钱营变机房
ADSS光缆进庞公变机房
ADSS光缆接续及测试
自验收（含消缺）
王帆
变电二种票
信通公司
2013-5-18
2.1施工计划

第七章 ADSS光缆施工方案
1.施工工序流程
ADSS通信光缆敷设施工流程：
ADSS光缆线盘、材料运输及清点----夹具安装、附挂光缆滑车----牵引光缆----耐张段内ADSS光缆紧线----耐张金具及悬垂金具安装----余缆盘扎在余缆架内----现场清理
2.110k钱庞线停电配合ADSS光缆敷设施工方案
1）停电后ADSS光缆1#盘展放场地位于110kV钱庞线6#塔处，现场安全措施落实后先敷设6#——1#耐，并预留进钱营变光缆200米，ADSS光缆调整好光缆弧垂后，在杆上安装光缆金具。
2）ADSS光缆1#盘倒线后向6#——12#耐张段敷设，调整好光缆弧垂后，在杆上安装光缆金具。在12#塔安装预缆架并预留接续光缆50米。
3）ADSS光缆2#盘展放场地位于110kV钱庞线16#塔处，现场安全措施落实后先敷设16#——12#耐张段，耐张段ADSS光缆调整好光缆弧垂后，在杆上安装光缆金具。在12#塔预留接续光缆50米。
4）ADSS光缆2#盘倒线后向16#——24#耐张段敷设，ADSS光缆调整好光缆弧垂后，在杆上安装光缆金具。在21#塔安装预缆架并预留接续光缆50米。
5）ADSS光缆3#盘展放场地位于110kV钱庞线30#塔处，现场安全措施落实后先敷设30#——21#耐张段，耐张段ADSS光缆调整好光缆弧垂后，在杆上安装光缆金具。在21#塔预留接续光缆50米。
6）ADSS光缆3#盘倒线后向30#——35#耐张段敷设，ADSS光缆调整好光缆弧垂后，在杆上安装光缆金具。在35#塔预留进庞公变光缆250米。
7）在松线、调整弧垂时，要注意光缆余缆长度，不要使光缆应力过大。
8）施工结束后，现场工作负责人必须对现场进行全面清理检查。
3.110kV钱庞线 ADSS光缆敷设交叉跨越施工方案
序号
110kV钱庞庞
交叉跨域
采取措施
工作负责人
1
26#—24#
10kV钱庞联线
停电（首选）或封绝缘网
王帆
2
29#—30#
10kV钱庞联线
10kV十家庙分支
停电（首选）或封绝缘网
3
30#—34#
居民房屋
封绝缘网
王帆
4
34#—35#
10kV庞郑二回4#—5#
10kV庞55江华线3#—4#
马路、房屋
停电（首选）或封绝缘网

4.不停电跨越措施（公路、电力线路、通信线路等）：
ADSS光缆施工交叉跨越公路或者电力线路不停电情况下，采取以下技术措施并落实现场安全措施：
1、退出线路重合闸装置
2、使用经过绝缘试验的绝缘绳，利用现有的架空地线做桥架，用双联滑轮挂在架空地线上，用绝缘绳作升降走动固定绳索，再吊起跨越滑轮搭成悬浮跨越吊架，上轮在地线上，用作前后走动轮，并作下滑轮旋吊轮点，下滑轮作为光缆通过支撑轮，这样在光缆牵引绳通过带电线路时，不会触及带电线路，不影响火车、汽车正常通行。为了保障安全，增大安全保险系数，一般采用双吊架跨越障碍物。即为“悬浮组合吊架施工法”。

架空地线
被跨越的电力线（或公路、铁路）
吊绳固定铁桩
光缆牵引绳
悬浮组合吊架
悬浮组合吊架施工剖面图

C. 有些特殊跨越，如地面不能直接施工通过的跨越点，可采用空中飞车拖带牵引绳跨越。
D. 跨越点设立专人看守，保证通信畅通，在吊架尾绳处挂“电力施工，严禁触碰”的警示牌，看护的人不能擅自离开跨越点。
E.悬浮组合吊架所用的吊绳要保证干燥绝缘，禁止使用受潮或不清洁的尼龙绳作吊架绳。
F.若有用悬浮组合吊架跨越施工不能保证施工安全的情况，可以采用地面搭设跨越棚架的办法，双重保护，完成施工作业。

第八章 安全、文明施工措施
1.安全管理目标
1）严格控制异常和未遂发生。
2）杜绝人为责任造成的设备及机具损坏事故。
3）杜绝现场恶性违章行为。
4）不发生一般火灾事故和负主要责任的交通事故。
2.施工现场安全措施
1）全体施工人员应认真组织学习《国家电网公司电力安全工作规程(电力线路部分)》、《110～500KV架空送电线路施工及验收规范GB50233-2005》以及本措施。
2）施工前必须认真进行安全及技术交底，并有文字和录音笔记录，各班组应组织学习本工程有关资料和图纸，让每个施工人员明确施工任务、方案和措施。
3）所有工器具应经试验合格，并贴上试验标签，严格控制不合格工器具进入现场。工器具使用前应进行外观检查，严禁以小代大、超载使用。
4）现场所有工作人员应戴安全帽，并系好帽带。高空作业人员应正确使用安全带和保护绳。
5）施工前施工班应填好作业票，认真组织召开班前班后会，并有录音笔记录。开工前，班长应认真进行“三交”和“三查”。现场人员应明确当天工作任务、工作范围、施工方法和安全措施，工作中要听从统一指挥，密切配合、互相关心施工安全。
6）相关领导及管理人员应坚持上岗到位制度，并切实行使职责，坚决制止现场违章行为。
7）ADSS及金具材料应有产品合格证，使用前应抽样试验，不合格者严禁使用。
8）停电的工作应严格按规定办理申请票和工作票。工作负责人在得到开工许可令，并做好安全措施后方可开工；登杆前应认真核对线路名称和杆号，检查杆根及拉线，无疑问后方可登塔作业。工作完工后及时撤除安全措施，清理施工现场。
9）停电工作要先验电后挂接地线，验电应先验低压再验高压，先验下层再验上层；挂接地线要先挂下层再挂上层，拆除接地线程序与之相反。挂接地线应使用相应电压等级的绝缘操作杆，并戴绝缘手套。严禁接触接地线裸露部分。
10）在工作中，应防止感应电，采用个人便携式保安接地线和架空地线专用接地线先将其接地。
11）在变电站内工作应办理变电第二种工作票后，并在工作范围内设置围栏，工作中要设专人监护。
12）人力搬运工器具材料时不要载荷太重，行走时要防止滑倒。两人或多人抬东西时，要防止载荷集中伤人，上下肩前要前后呼应，同起同落。塔上所用工器具必须用绳索传递，严禁高空抛掷。拉绳人员不得站在吊件的正下方。
13）线盘架应稳固、转动灵活、制动可靠。线盘或线圈展放处，应保证通讯畅通。作业人员不得站在线圈内操作，线盘或线圈接近放完时，应放慢牵引速度。
14）放线场和收线场地必须设立警示围栏和醒目标示牌，限制非施工人员进入施工区域。
15）通信线缆放线过程中必须保证通讯畅通，发现异常时能及时停止拉线，待异常处理后可继续展放，确保通信线缆安全。严禁在无通讯联络及视线不清的情况下放线。
16） ADSS或牵引绳带张力过夜，必须采取临锚安全措施，并防止打滑。
17）附件安装时，安全带（绳）应系在横担主材上，不得系在ADSS或金具上。
18）作业期间，遇浓雾、雷雨及风力在6级及以上恶劣天气时应立即停止作业。
19）在杆塔上换位时不得失去后备保护。工作期间，严禁酒后作业。
20）线缆盘看护要设有经验的人员负责，防止因前方牵引停止时光缆跑圈。
21）光缆固定后应将余缆盘好在余缆架内，并做好标识。
22）工程完工后必须认真做好测试和自检。
3.文明施工措施：
1）施工现场用围栏加警示标语进行封闭设置，设专用进出现场的通道。
2）进入现场的施工人员要统一着装并配戴标明身份的胸牌。
3）现场施工人员要尽可能的减少青苗损失，进出现场要走专门的过道。
4）严格遵守社会公德、职业道德、职业纪律，妥善处理施工现场周围关系，保持与周边居民关系融洽，友好相处，争取有关单位和群众的谅解及支持，控制施工噪音，尽量做到施工不扰民。

湖北省超能电力有限责任公司
2013年5月2日
