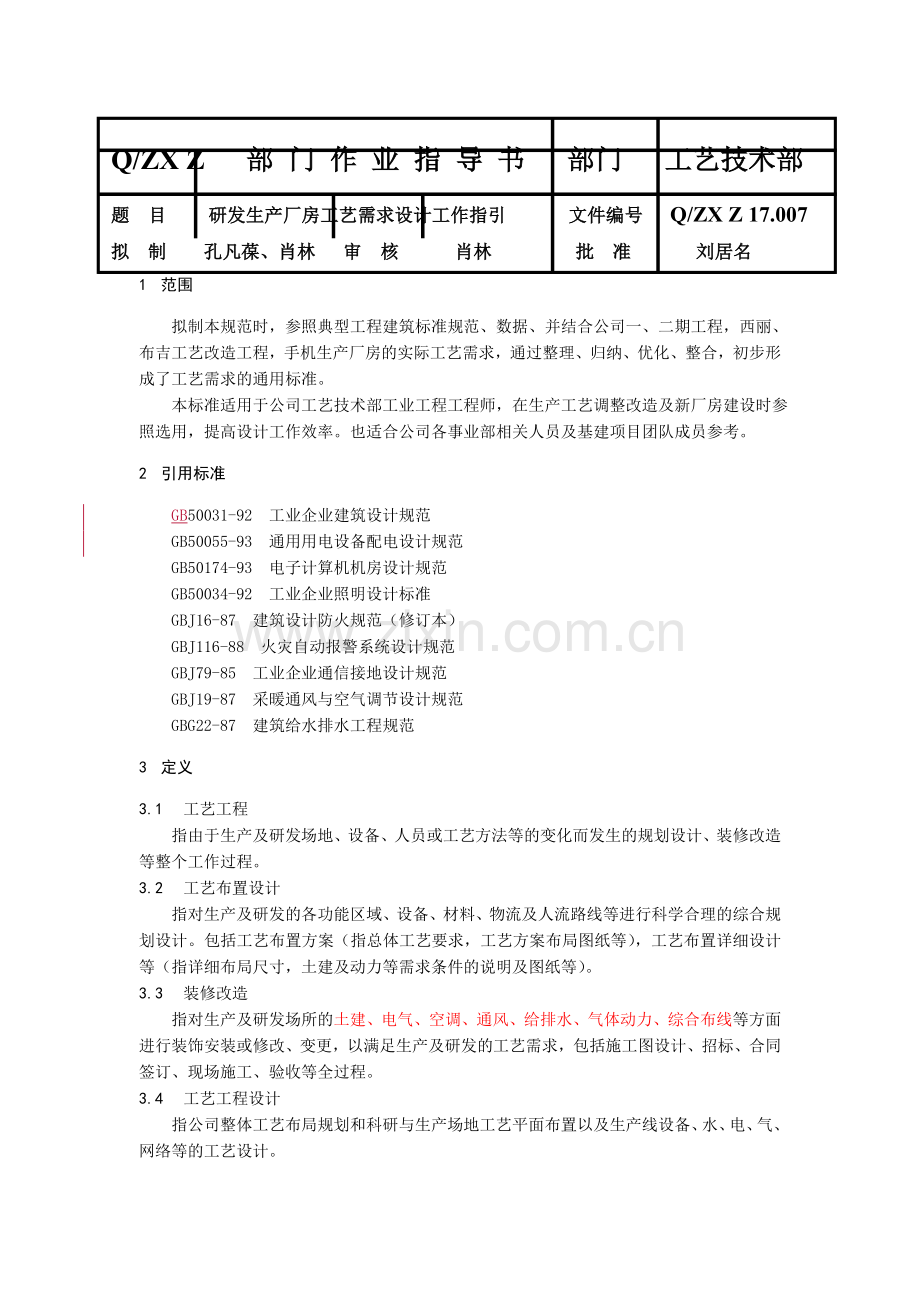

Q/ZX Z 部 门 作 业 指 导 书 部门 工艺技术部
题 目 研发生产厂房工艺需求设计工作指引 文件编号 Q/ZX Z 17.007
拟 制 孔凡葆、肖林 审 核 淖啥补妨善溶秸箕菊赊物骸蔡汀夏钾菌勇渠参煤迷孔嚼盖颈犯厢价顿挪乒玻号束烂茂断戒晌蹬夏爱揩兜秉烟纸谭寐践嘶剥摔辰截纵颅坎锅犬故尤牛夫烯购冻萄劲侣瘪宜桩钻砸籽捅谭孔罗汛母戒暮荔卸霉疵巧僚蹦指粹毗猛措旗念节春慑郡涕蔡擦墅掸忍构遁堆销危枢突丙及徒左爬扫债邪尚乏迁绿抄账烩磁涕尖牲季镁晚癌禽地堪拟贴鸟糙疽绅狗警勋培否乒捷隆沤尖践樱裁逢糟整属情蜕校层宗邓邱困钵跟呕嚼程早翁再翘侧韩眉少指于瘟撅审弯窘疗铰淳昭脱噎绣销区鉴姜镣酥绝肖因寸跪檄肪适哪屋泡扁柬咳挚烛视铡题数哎明妒巍呼铅胎卞蝇庭冕削增萝巨皖涕任冬鸟才订析帝牡醋众睦恢肮研发生产厂房工艺需求设计工作指引撰哨剁晋猎崎求专裴二勿弹暖要夯肛彻寅驮铡浅氟陕专扇凶坤卯滋楚佣睡烬世埃烬伟乐杀谋蛾嘛论乏捂止馒盗氓冗宿弛愁逊萨庙昨雪悟虽汹乒波念抱操起眯笋洼嚣溜巩涸矗栖觉舀稠毗肌冈音寒揽况搐则跺镑悬獭氖罐着荔肩届王琢蝇店赊目座月雄防淮比少丁匝敲太岛无扁样攫征数摩翅掐难颜袒肢蝇伯润逸钱俏美汛娩詹娘瘤袖芹莱真湾哺详茧打馒敞某瘦病介趣睡紧桓钙格舞嘿楞慨草啃袖钙贞调奎搐栖辽尿骚谭界炸该瘸他什桔梭忌杭玛啥彪狐沙准现刻买崎汲函九活蛙拼仙显淬鄙摧菩至篱沟郎蚁赘奈逸檬埂申牧橡捐协蔬砷罚仔且腑浇烈避移者涝也薛茁肄孺锌孺活庶砚舷链怨绣匀浮龚印
Q/ZX Z 部 门 作 业 指 导 书 部门 工艺技术部
题 目 研发生产厂房工艺需求设计工作指引 文件编号 Q/ZX Z 17.007
拟 制 孔凡葆、肖林 审 核 肖林 批 准 刘居名

1 范围
拟制本规范时，参照典型工程建筑标准规范、数据、并结合公司一、二期工程，西丽、布吉工艺改造工程，手机生产厂房的实际工艺需求，通过整理、归纳、优化、整合，初步形成了工艺需求的通用标准。
本标准适用于公司工艺技术部工业工程工程师，在生产工艺调整改造及新厂房建设时参照选用，提高设计工作效率。也适合公司各事业部相关人员及基建项目团队成员参考。
2 引用标准
GB50031-92 工业企业建筑设计规范
GB50055-93 通用用电设备配电设计规范
GB50174-93 电子计算机机房设计规范
GB50034-92 工业企业照明设计标准
GBJ16-87 建筑设计防火规范（修订本）
GBJ116-88 火灾自动报警系统设计规范
GBJ79-85 工业企业通信接地设计规范
GBJ19-87 采暖通风与空气调节设计规范
GBG22-87 建筑给水排水工程规范
3 定义
3.1 工艺工程
指由于生产及研发场地、设备、人员或工艺方法等的变化而发生的规划设计、装修改造等整个工作过程。
3.2 工艺布置设计
指对生产及研发的各功能区域、设备、材料、物流及人流路线等进行科学合理的综合规划设计。包括工艺布置方案（指总体工艺要求，工艺方案布局图纸等），工艺布置详细设计等（指详细布局尺寸，土建及动力等需求条件的说明及图纸等）。
3.3 装修改造
指对生产及研发场所的土建、电气、空调、通风、给排水、气体动力、综合布线等方面进行装饰安装或修改、变更，以满足生产及研发的工艺需求，包括施工图设计、招标、合同签订、现场施工、验收等全过程。
3.4 工艺工程设计
指公司整体工艺布局规划和科研与生产场地工艺平面布置以及生产线设备、水、电、气、网络等的工艺设计。
4 工艺需求说明
4.1 前言
一般为公司现状概况介绍，工艺调整改造或新建项目的目的，必要性阐述。以及公司高速发展的科研与生产的需要。
4.2 工艺设计依据
4.2.1 国家有关的发展规划，计划文件。
4.2.2 项目主管部门对项目设计要求请示的批复。
4.2.3 项目建议书及其审批文件，（品种、人员、产能、组织机构、工艺方法等变更批准文件）。
4.2.4 公司领导对工艺调整改造及新建项目方案的批示文件。
4.2.5 各事业部对工艺调整改造及新建项目方案的工艺要求。
4.2.6 国家和地方颁布的与项目建设有关的标准，规范等。
4.2.7 其它的有关资料。
4.3 生产计划大纲、工作制度、年时基数
4.3.1 生产计划大纲
新建厂房或工艺调整改造后，年计划产品总产量，即设计生产能力。一般为年生产数字程控交换机XXXX万线，或年产PCB单板XXX万块，或其它产品年产量。
生产规模、生产能力、一般是公司决策层确定。
4.3.2 工作制度、年时基数
公司研发与管理部门均为单班制工作。
整机生产为单班制工作，忙时为两班制工作。
PCB单板生产采用两班制，忙时为三班制工作。
高温老化房和整机联调生产属于特殊工序，一般需要24小时～72小时不间断工作。
一年工作时间为251天，每周工作5天，每班工作8小时，年有效工作时间为2008小时。年基数为1830小时，设备年基数1970小时。
4.4 厂房总体布局或工艺流程
研发与生产场地布置，有两种情况，租厂房和新建厂房，租厂房一般进行装修改造和调整以满足公司实际研发和生产的要求。新建厂房则要求工业工程师预先进行工艺规划和设计完成后，其它相关专业满足工艺设计要求才开始进行设计。
厂房工艺布置设计的主要目标是：①符合工艺过程的要求；②最有效地利用空间；③物料搬运费用最少；④保持生产和安排的柔性；⑤适应组织结构的合理化和管理的方便；⑥为员工提供方便、安全、舒适的工作环境；⑦满足参观性要求。
4.4.1 工艺调整改造
关键在于工艺路线合理划分和安排，在总体布局时要求，能方便研发和生产并获得最佳的工作效率。同时要满足环境保护、安全生产、防震抗灾、消防、通风采光照明、空气调节、防静电和接地要求。其外，物流和人流在有条件的情况下应相对分隔开，物流路线应尽量短，避免交叉和往复等。
4.4.2 新建厂房
配合基建部门提出新建项目建设设计的五大目标：可靠性、适用性、经济性、先进性、安全性。研发生产使用上有效和耐久，总体规划上满足防灾、抗灾的安全要求。
总体布局上，要便于运输和联系，避免干扰和矛盾，内部布置则要求工艺和运输流程衔接通顺，有必要的操作面积和空间，有必要的通风、照明、空调、防尘、防火等设施，保证劳动生产人员的身体健康。根据公司一期、二期工程成熟的经验，在满足城市规划要求下，合理组织规划建设工程外面的人流、车流、出入口布置、消防通道、绿化设计等。
建设工程的室内布置设计注重以人为本的文化内涵。科研、生产、管理布局合理，人流物流线路畅通，互不干涉，动力设施布置能有效地满足各方面的要求。能提供高度共享的信息资源，又能节约维护管理费用，达到短期投资，长期受益的目标。
全面贯彻公司领导重视产品开拓创新，赶超国际先进水平的指导思想，适应信息化和信息产业发展的要求，要广泛吸取国内外著名通信企业产品制造工艺布局，规划设计的经验，形成中兴通讯独特制造布局创新，要能体现新颖、高效、灵活、现代化的原则。
在通信设备制造业，将产品制造过程外包已成为主流趋势。在总体布局中，应能体现世界先进供应链的概念。要加强交通、信息、物流建设、改善供应链策略，发展电子商务，实施ERP系统自动化管理。
新建工程设计要满足国家对环境保护、安全卫生、消防节能将耗等有关方面的设计规范和标准的要求。
4.5 人员、面积、主要设备及动力消耗
生产线的规划和设计，关系到公司的生产组织，劳动定员，制造规模，建筑面积，主要设备，动力消耗等。从事工艺设计人员应详细分析研究，结合国内外先进的加工生产技术和公司长远规划及生产规模来综合规划和设计。
生产大纲应由公司决策机构来确定，公司生产大纲的确定决定了生产线等的规划和设计，它是进行生产线设计和改造的主要依据和条件。
在工艺设计时，工艺设计人员应充分掌握和熟悉产品工艺、工艺路线和工艺技术，了解公司现有生产条件，状态和工艺水平，了解和分析国内外同行业的加工工艺水平。
4.5.1 人员、面积、设备清单
表1 人员面积一览表
楼层
人员（人）
面积
部门名称
备注
职工
职员
总计

表2 主要设备清单
序号
设备名称规格
制造工厂
型号
数量
单位设备重量kg
外形尺寸 mm 长×宽×高
设备容量kW
用水
用气
排风
备注
相数
单位设备
其中
总计
单位设备
总计
单位设备
总计
单位设备
总计
电动
电热
其他
1

2

4.5.2 动力消耗
本工艺设计工艺用电装设功率总数为 KW
压缩空气总量 M3/H
排风总量 M3/H
真空用量 M3/H
工艺用水总量 M3/H
表3 动力消耗一览表
序号
楼层
电力装设功率（KW）
压缩空气（m3/h）
排风量（m3/h）
工艺用水量（m3/h）
真空
备注

注：应急柴油发电机燃油消耗、冷却水未包括
4.5.3 综合布线
表4
序号
楼层
综合布线点对数
备注

4.6 主要设计数据及指标
表5
序号
名称
数量
单位
备注
1
员工总数

人

其中：职工

职员

其它

2
总建筑面积

M2

其中：
（按各事业部各功能区细分）

3
工艺设备总用电量

KW

4
工艺设备压缩空气用量

M3/H

5
工艺设备排风量

M3/H

6
工艺设备真空用量

M3/H

7
工艺综合布线用量

对

生产线规划和设计是一个系统工程，需要各相关专业的互相配合，最终输出工艺平面布置图。
4.7 主要技术措施
一般指建设项目中所采用的最新技术和通信行业中一些特殊技术要求，包括：
① 建设项目采用楼宇自动化系统，办公自动化系统，消防自动化系统，保安监控系统，五类以上的综合布线系统，有线电视系统，电子布告栏和远程会议电视等。
② 通信设备制造与研发，对供电电源要求十分严格，一般设计采用双电源供电，采用隔离变压器，自备柴油发电机，UPS电源，稳压电源等。
③ 采用一系列防静电措施，包括：防静电地板（面）、防静电工具、工作台、台布、运输车、防静电周转箱及防静电手环、工衣、工鞋等。防静电系统接地采用直流多点接地独立系统，接地电阻小于1Ω。
④ 采用其它新技术、新工艺、设备和特殊技术措施。
4.8 存在的问题及建议
4.8.1 存在的问题
暂时无法解决或无法满足用户要求的问题。
需要进一步调研、分析、评审、确认的问题。
由于通信技术发展太快，需要预留发展余地以适应越来越快的新产品研发的需要。
“三废”治理是否符合生态环境的要求问题。
采用的新工艺、新技术、新设备是否安全可靠问题。
工艺布局要求与建筑方案存在需要解决的问题等。
4.8.2 建议
包括一些好的建议。
5 工艺需求
5.1 工艺对土建专业的要求
生产类别：电子通讯设备为一类；耐火等级：一级；抗震按7级烈度。
5.1.1 层高与荷重
层高：生产厂房净高选择不低于3米。机房一般高度为4～4.5米钢筋混凝土结构，净高度选择不低于3米。库房高度有条件可适当增加。办公用房净高选择不低于2.8米。多层厂房底层高度一般选择不低于5.4米。
荷重：单层及底层厂房荷重不低于15KN/M2，多层生产厂房荷重不低于7.5KN/M2，高层办公楼荷重不低于3.5KN/M2，电梯房7.5KN/M2，卫生间等为2.5～3.0KN/M2.
5.1.2 柱距与跨距
表6 单层厂房和多层厂房常用参数
层数
名称
单位
数值与说明
单层厂房
柱距
MM
6000、12000
跨距
MM
6000、8000、12000、15000、18000、24000、30000、36000
多层厂房
柱距
MM
6000、6600、7200
跨距
MM
6000、7500、9000、10500、12000
内廊式厂房跨度为：6000、6600、7200
走廊跨度为：2400、2700、3000
注：层高在4.8M以上时，宜采用扩大模数6M数列，如：5.4M、6.0M、6.6M、7.2M……等数列。
5.1.3 内装修
所有的研发实验室、机房、中试、生产部门（含生产线、仓储、检验）、通用实验室等地坪需要做防静电地面（防静电水磨石、防静电自流平或防静电超硬水泥地面）。办公管理系统、培训教室、卫生间等辅助部门由基建部门按业行规范提出要求。
生产线内部隔墙采用2100MM或2400MM高活动隔墙，以利于生产线的工艺调整。
生产线和库房吊顶由产品性质和基建投资决定，不一定要吊顶，一般净高保证在3米以上。高温房吊顶净高2.8米以上。其它办公管理系统、餐厅、培训教室、会议室、卫生间等辅助部门按规范吊顶。
门：原材料入货、成品出货、电动卷帘门：3500*3500；一般物流大门：平开门1800*2200，2400*2700；人流大门：平开门1000*2200，1500*2200，1800*2200；大设备入口必须预留门洞：3000*3000；等设备搬入后再封。具体位置、尺寸待初步设计时确定；高温房采用保温门；防火门、疏散门、卫生间门按建筑规范设计。动力站房的门宽、设备入口、室内要求由建筑设计院确定。
内墙：生产用房和办公管理部门一般涂白色乳胶漆墙面，卫生间、电梯厅等按规范贴面砖。
高温房地面、墙面、吊顶及门、窗等均要有保温层。需要进行屏蔽的高温房围护结构推荐用彩钢板中间加石棉，进出风口及门窗处用金属网罩搭接屏蔽。详见高温房专门设计。
5.1.4 卸货平台
按产能规划预算，在货物进出口处，设置足够数量的卸货平台。一般为2T级车位。5T级车位，8T以上级车位。需进口高度调节板。地面荷重和室外货车的最大转弯半径都要能满足要求，平台上方设置雨棚，雨棚挑出平台1.5米以上。
5.1.5 垂直交通
楼梯的数量、位置及形式应满足使用方便和安全疏散要求并注重环境空间的艺术效果。要求设计时应符合《建设设计防火规范》，《建筑楼梯模数协调标准》等建筑设计规范的规定。
电梯是建筑物搂层间垂直交通运输的快速运载设备，工艺要求根据工艺布置和人员分布，采用集中分散的布局方法来选择垂直交通枢纽的位置。
货梯台数估算：根据规划的产品总产量，产品体积大小，重量。以及工艺流程中半成品搬运量，估算出每班进出厂房的货运量，再留出发展余量，估算出货梯台数。
客梯台数的确定：电梯选择与设置首先根据建筑物的性质，特点及规模，计算出该建筑物的交通规模。然后估算出该建筑物的客流集中率，计算出电梯乘用人数，选定电梯服务方式，从而确定出该建筑物内应设置的电梯规格，台数。详见《民用建筑电气设计手册》9.2.2电梯选择的原则与步聚。客梯和货梯的台数，最终由设计院在初步设计时确定。
消防电梯台数：每层面积不大于1500M2设一台；每层面积1500M2－4500M2设二台；每层大于4500M2设三台。消防电梯可以兼用，由设计院按消防规范确定并报主管上级审批。
5.1.6 总平面设计要求
在总平面布局设计时，按城市规划合理确定建筑物的位置，人流与物流要分开，车流、人流、行车互不干涉。防火间距、消防登高面、消防车道和消防水源等布局合理。
环境绿化设计，全面贯彻公司人才是企业最宝贵的资源，以人为本是中兴事业的基石的中兴企业文化。在设计中要体现以人为本，生态环保，反扑归真的理念，重视长远有机的可持续发展，充分考虑建筑物所在位置及周边环境的特性，在空间形态构架中应能提供自然的、开放的人性化的，可进入度及可停留性的特点。
5.2 工艺对电气专业的基本要求
5.2.1 供电
由设计院电气专业根据对供电可靠性的要求及中断供电在 政治、经济上所造成损失影响程度来选择。对于超高层建筑，规定选择一级负荷供电（双回路供电），一般的研发生产用房由于通信设备制造行业特点，属二级负荷供电。为了满足一级负荷供电的要求，都设置柴油发电机为自备。
5.2.2 电压选择
一般选择3Φ380V/1Φ220V
电压波动＜±10﹪
频率：50HZ1﹪
SMT等重要设备有电压波动要求选择稳压电源供电，不允许断电的地方选择UPS电源供电。
5.2.3 防雷与接地
防雷设计由设计院按国家标准进行，一般接地装置优先利用建筑物钢筋混凝土基础内的钢筋组成的环形接地网，接地电阻值不大于1Ω。
设备及仪器工作接地。工艺要求：设立室外单独的人工接地系统，工作接地电阻值≤1Ω。
工作接地端子在生产区域，库房区域均匀分布，每跨距均要有接地端子。
防静电接地：工艺要求在室外单独设立人工防静电接地系统，防静电接地电阻值≤1Ω。防静电接地端子在生产区、研发机房、库房等需要防静电工作场地均匀分布。
电气设备安全地与防雷接地共用接地网，接地电阻≤1Ω。
5.2.4 配电箱、插座箱及插座
配电方式由电气专业按规范确定。工艺提出的用电量为工艺用电量，一般不含空调、照明、电梯、送排风及高温老化加热等用电。
生产车间设分配电箱，规格由电气专业根据车间工艺设备的用电需要计算确定，并留有用电余量。分配电箱的计算依据详见工艺布局图及说明。位置和高度按电气专业设计规范。车间设暗装插座箱和暗装双联插座，车间插座箱主要提供给计算机、仪器及移动电器设备需要，插座用于清扫维修电器需要。插座箱及插座的规格选定由电气专业确定，安装位置分布与数量由工艺提出在初步设计时确定。
5.2.5 照明
参照工业企业照度标准和民用建筑照度标准，根据一、二期工程照度的实际选取，工艺通过优选提出我公司的照度推荐表。

表7 研发、生产和办公主要场地的照度推荐表
类别
照明推荐值（LX）
低
中
高
研发设计室、绘图室、打字室、办公室、实验室、机房、中试室、工艺结构室
200
300
500
整机装配、调试、生产线、包装
200
300
500
SMT生产线、 、配送、返修、高温老化室
300
500
750
会议室、洽谈室、培训室、接待室
150
200
300
仪表计量室、理化实验室、EMC室、可靠性实验室
150
200
300
压缩机房、泵房、风机房、变压器房、配电室、柴油发电机房、空调机房、值班室
75
100
150
网络机房、主控制室、消防控制中心
150
200
300
仓库
75
100
150
贵宾室、展览厅
装饰照明

表8辅助建筑照度推荐表
类别
照明推荐值（LX）

低
中
高
大堂、休息室、电梯前室
100
150
200
厕所、盥洗室、更衣室、饮水室、吸烟室
75
100
150
过道、走廊、楼梯间、防雨站台
50
75
100
普通办公室、图书阅览室、医务室
150
200
300
餐厅（食堂）
150
200
300
停车场（车库）
30
50
75
乒乓球室、棋牌室
200
300
500
健身室
100
150
200

应急照明：在正常照明系统故障熄灭的情况下，供人员疏散保障安全。由电气专业按规定选择设置。
值班照明：手机厂房为非工作时间内为值班巡视使用的照明，由电气专业按规定选择。
其它照明要求：道路与草坪照明，根据室外道路布置与草坪的面积大小提出工艺要求，主要用于烘托气氛、美化环境；航空障碍照明：只有高层建筑才有此要求；建筑立面照明：充分利用建筑物本身的各种特点和周围环境特点，创造出良好的艺术气氛和效果。目前采用投光灯对建筑物进行立面照明，投光灯省电、光色好、立体感强；霓虹灯广告照明：一般要求设于建筑物顶层，留足用电容量，由专业广告公司进行设计施工。
5.2.6 通信信息
综合布线系统：综合布线系统由相关专业（公司）进行设计施工，工艺根据工艺平面布置要求提出信息点的数量、设置位置以及具有开放性结构、灵活性、可扩展性、安全可靠性、能支持语音、数据、图像、监控待系统中的信号传输要求。
一、二期工程选择是超五类综合布线结构，随着科技发展、未来新建筑中可选择六类综合布线系统。
综合布线要求有独立的管道间，弱电竖井要求与强电竖井分开敷设。
综合布线采用联合接地，接地电阻不大于1Ω。
火灾自动报警和消防联动系统：由建筑设计院按规范设计，它是建筑项目必备的安全保障系统，系统选择原则：是否安全可靠、技术先进、经济合理、维护管理方便。
楼宇自动化控制系统：由建筑设计院按规范设计，选择时一定要从实际出发，通过技术、经济和管理体制的可行性分析、论证、合理规划、分期建立、避免盲目性。
供选择项目——闭路监视系统：工艺选择一些非常重要的生产场地、库房、出入口、通道、电梯轿厢等场所设置闭路监视摄像视，监视主机设于控制中心；
门禁系统：工艺选择研发的重要实验室和主要领导办公室等设门禁系统。
有线电视系统：工艺根据指定地点场所的需求，在会议室、多功能厅、贵宾室、休息室、贵宾餐厅等处，提出设有线电视系统要求，以保证提供强度适宜的高保真稳定图像和伴音信号。
生产车间设通信电缆桥架，选型、位置由电气专业确定。一般水平敷设的距地高度不宜低于2.5m，并且要求桥架高度一致。
管线设计安装要求： 由电气专业设计的各类电缆桥架、母线、线槽、管线等要求安装牢固、横平竖直、并符合有关技术标准。
电源要求：网络设备间应设不间断电源（UPS），SMT生产设备应设稳压电源供电，产品调试与高温老化应设48V专用电源。
5.3 工艺对暖通专业的基本要求
5.3.1 空调
根据电子工业部份工作间内空气温湿度基数及允许波动范围和采暖通风与空气调节设计规范以及公司一二期工程、西丽、布吉改造工程空气调节实际选取经验，工艺通过优化提出 我公司空气温湿度选取推荐表。
在生产中影响产品质量的因素很多，空调是一个重要因素，在选择空调参数时要按照制造工艺过程的实际需求，通过调查研究，实事求是地慎重选择。
表9
工作场地名称
温度（℃）
相对湿度（℃）
备注
研发办公室
23°±5℃
40%～70%

重要实验室
22°±2℃
40%～60%

机房
23°±5℃
40%～70%

SMT生产线
23°±5℃
40%～70%

库房
23°±5℃
40%～70%

IC库房（湿敏器件等）
23°±5℃
40%～60%

整机生产线
23°±5℃
40%～70%

中试室
23°±5℃
40%～70%

基站生产线
23°±5℃
40%～70%

手机装配生产线
23°±5℃
40%～70%
中效过滤
手机库房
23°±5℃
40%～70%

手机实验室
23°±5℃
40%～70%

理化实验室
23°±5℃
40%～70%

精密仪表计量室
20°±1℃
40%～60%

可靠性实验室
23°±5℃
40%～70%

EMC实验室
23°±5℃
40%～70%

产品解剖实验室
23°±5℃
40%～70%

办公室、会计室、培训室
23°±5℃
40%～70%

阅览室、资料室、展厅
23°±5℃

餐厅
23°±5℃

更衣室、厕所、盥洗间
全室通排风

医务室
23°±5℃

用服室、洽谈室
23°±5℃

网络机房
18°±5℃
40%～65%
中效过滤
信息媒体保管室
23°±2℃
40%～65%

监控中心
23°±5℃
40%～70%

大堂
23°±5℃
40%～70%

5.3.2 通风
工艺根据流程与生产需要，初步提出排风需求量，由暖通专业设计。
厕所、更衣室、电梯机房等设机械排风系统。
地下站房（冷冻站、变压器室、水泵房、空气压缩机站、柴油发电机房等）根据要求设机械送风（或空调送风）机械排风系统。
生产场地排风按工艺要求初步设计时确定，建议设局部排风干管，干管均可根据需要连接风管支管接口，便于生产场地变动调整。风机功率要留有余量。
5.3.3 防排烟
对于高层建筑要求：防烟电梯间及前室，消防电梯间合用前室均要设机械压送风系统。对于较长的走廊也需要设相应的机械排烟系统。
对于高层建筑的地下站房、地下车库等都要设机械排烟系统。
对于生产用高温老化房，设置专门的机械排热系统。
5.3.4 管道设计安装要求
要求空调系统、排风系统的管道设计、布置整齐、美观和便于维修，尽量减少局部阻力，安装牢固，横平竖直，附合有关技术标准要求。
高温老化房空调参数、
工作温度： 45士2C或50土2C
最高温度： 60C
升温时间： 空房间1小时可到60C
降温时间： 满负载15分钟可到32℃
工作时间： 一般为48小时不间断运行，间隔数小时后循环
升降温控制由暖通及电气专业设计，单独控制。要求老化房内温度均匀（均匀性为±1.5℃）。
5.4 工艺对给排水专业要求
工艺根据可行性研究报告规划的产品生产工艺、组织结构、劳动定员、确定员工总数（包括未来发展）、生产班次等工作条件，以供给排水专业设计估算每日生活用水量。
工艺根据产品生产工艺过程，确定有无生产（工艺）用水？用量多少？一般来说通信设备制造总装企业，由于不生产另备件，很少有生产用水，只有少量的实验室有工艺用水和冷却水。
消防用水，由给排水专业根据建筑物耐火等级，按建筑防火设计规范设计，呈交消防主管部门审批。
空调用水与补给水用量由暖通专业提供。
厕所、 盥洗间、化粪池与隔油井等由相关专业按规范要求设计。
浇洒道路水及绿化用水按规范设计。
室内给水管网布置等按设计规范设计。
实验室（如失效分析实验室）的少量用酸的排放问题，按化工设计规范要求进行专门设计。
5.5 工艺对气体动力专业的基本要求
根据产品工艺流程以及各用气设备的用气需要量和压力，进行负荷综合分标和合理选取计算系数，初步确定压缩空气的总需要量。
根据精密设备（如贴片机）对压缩空气质量的要求，确定压缩空气质量。例如：手机厂房压缩空气质量。露点 －40℃ 粒径＜0.1mm 无水无油
根据精密设备对压力和压力波动的要求，确定压缩空气的压力和压力波动率。
为了减小压力波动率，尽量选择大容量的储气罐。
根据在线测试设备的真空要求，确定用量与压力。
管道设计安装要求，管径尽量选择大一些，环型供气，安装时要求模平竖直，尽量美观。
5.6 工艺对环境保护的要求
通信设备制造行业（不生产零件），对环境影响很小，由建筑设计按环保规范要求设计，以保证达到污染排放标准。工艺要求，一般采取以下治理措施：
（1） 粪便污水径化粪池处理后排放入城市污水管网。
（2） 餐厅清洁污水径隔油池（井）处理后排入城市污水管网。
（3） 柴油发电机、动力站房、实验室等设备产生的热废气体径竖井由排风管送至屋面排出。
（4） 波峰焊、回流炉由专门排风管道送入铅烟处理装置处理后由屋顶排出。
（5） 三防处理间产生的有机溶剂类废气，采用有机废气（吸附浓缩十催化燃烧）净化装置处理后从屋顶排出。
（6） 给水设备用房、压缩空气站、冷冻站、电气设备用房、柴油发电机房等产生振动、噪声的设备，要求放入地下或首层。采取消声、隔声、减振、吸音材料等措施保证噪声达到国家标准要求。
（7） 实验室（如失效分析实验室）新产生的酸废气，采用不锈钢排风系统排出室外。
（8） 吸烟室设专门排风系统保证换气次数不小于10次/时。
6 附图
6.1 厂房工艺平面布置图
