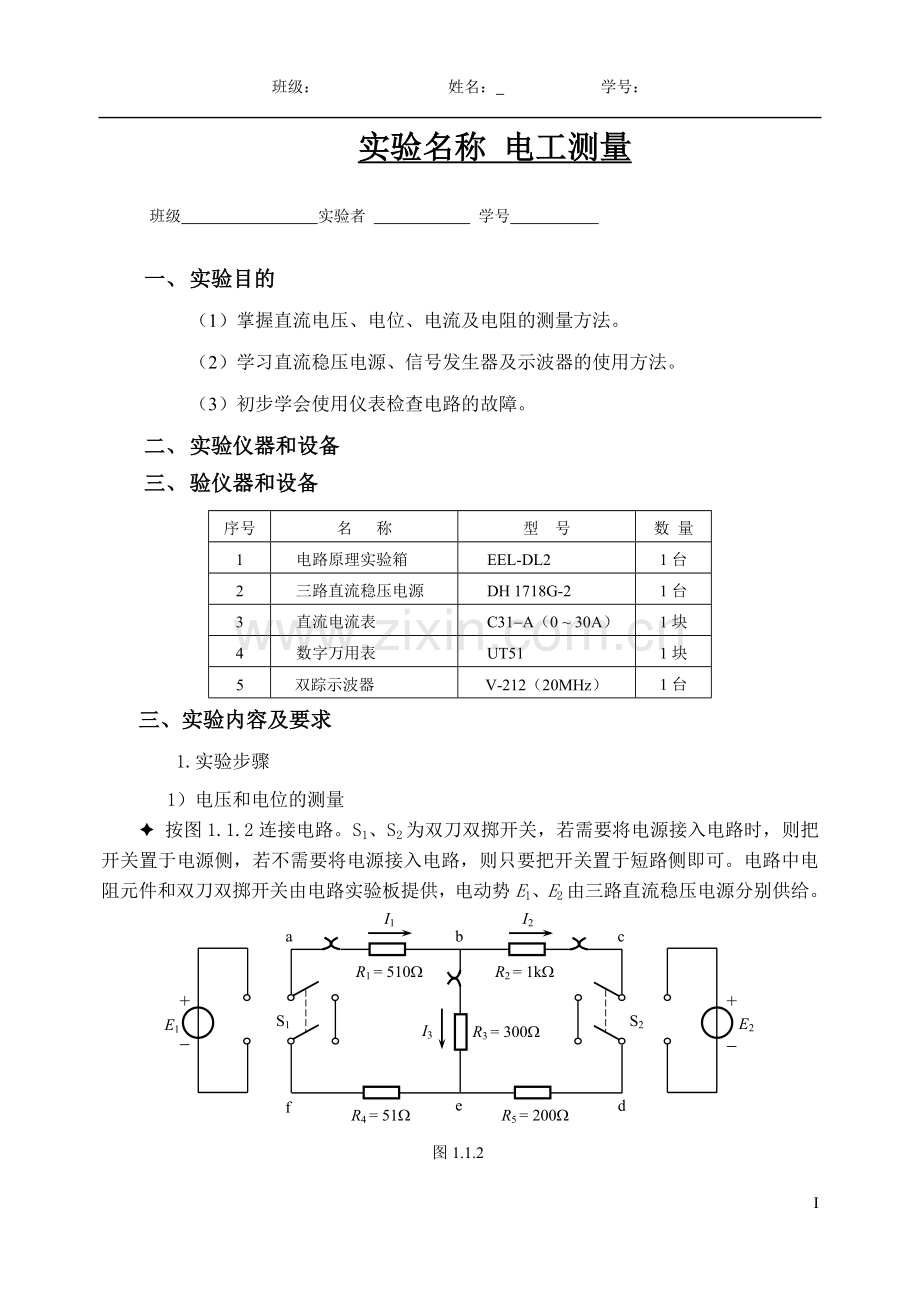

北京理工大学电工和电子技术实验电工测量.doc

班级： 姓名： 学号：

实验名称 电工测量

班级 实验者 学号

一、 实验目的
（1）掌握直流电压、电位、电流及电阻的测量方法。
（2）学习直流稳压电源、信号发生器及示波器的使用方法。
（3）初步学会使用仪表检查电路的故障。
二、 实验仪器和设备
三、 验仪器和设备
序号
名 称
型 号
数 量
1
电路原理实验箱
EEL-DL2
1台
2
三路直流稳压电源
DH 1718G-2
1台
3
直流电流表
C31-A（0 ~ 30A）
1块
4
数字万用表
UT51
1块
5
双踪示波器
V-212（20MHz）
1台
三、实验内容及要求
1.实验步骤
1）电压和电位的测量
I1
I2
图1.1.2
-
+
a
b
c
d
I3
E2
S1
S2
R1 = 510W

R2 = 1kW
R3 = 300W
e
f
+
-
E1
R4 = 51W

R5 = 200W
è 按图1.1.2连接电路。S1、S2为双刀双掷开关，若需要将电源接入电路时，则把开关置于电源侧，若不需要将电源接入电路，则只要把开关置于短路侧即可。电路中电阻元件和双刀双掷开关由电路实验板提供，电动势E1、E2由三路直流稳压电源分别供给。

è 将开关S1、S2置于短路侧，然后打开稳压电源，调节稳压电源的输出，使E1 = 15V，E2 = 20V，再将S1、S2置于电源侧，电源便接入电路。按表1.1.1要求进行测量，并将测量值记入表1.1.1中。
注意：a) 用万用表直流电压档测量电位和电压，并根据理论值选择合适的量程。
b) 测量电位时应将万用表的黑表笔置于所选定的参考点处，红表笔置于所要测量的点。
c) 记录数据时应同时记录电位、电压的“+”、“-”符号。
（2）验证叠加原理（电流的测量）
按表1.1.2中给定的条件，测量图1.1.3电路中各支路电流的数值，并记入表1.1.2。
各支路电流的参考方向如图1.1.3所示。
注意：a) 用电流表测量时，应选择合适的量程，并注意各支路电流的方向。
图1.1.3

(a)
f
I1
+
a
b
c
d
I3
E1
E2
I2
R1
R2

R4
e
-
+
-
R5
(b)
f

a
b
c
d
E1
R1
R2
R3
R4
e
+
-
R5

(c)
f
+
a
b
c
d
E2
R1
R2
R3
R4
e
-
R5

b) 记录电流数据时，应考虑测量值的“+”、“-”符号。

R3

（3）电阻的测量
按表1.1.3的要求，从实验板上选取电阻，根据阻值选择合适的电阻档位进行测量，将电阻测量值及测量时选用的电阻档位记入表1.1.3中。
注意：用万用表测量电阻时，电阻两端不得外加电源。测量完毕要将万用表的档位调回交流电压最大档。

2.实验电路图

3.实验测量表格
表1.1.1
测量内容
参考点
电 位/V
电 压/V
Va
Vb
Vc
Vd
Ve
Vf
Uab
Ude
Uef
以a为
参考点
理论值
0
-7.26
1.89
-16.11
-14.28
-15
7.26
-1.83
0.72
测量值
0
-7.19
1.98
-16.00
-14.26
-14.99
7.19
-1.81
0.74
以e为
参考点
理论值
14.28
7.02
16.17
-1.83
0
-0.72
7.26
-1.83
0.72
测量值
14.26
7.08
16.17
-1.82
0
-0.74
7.19
-1.81
0.74

表1.1.2
测 量 条 件
I1/mA
I2/mA
I3/mA
E1、E2共同作用
理论值
14.23
理论值
-9.15
理论值
23.39
测量值
14.11
测量值
-9.08
测量值
24.0
E1单独作用
理论值
18.73
理论值
3.75
理论值
14.98
测量值
18.59
测量值
3.75
测量值
14.70
E2单独作用
理论值
-4.49
理论值
-12.90
理论值
8.40
测量值
-4.48
测量值
-12.83
测量值
8.28
I = I’ + I”
14.11 = 18.59 – 4.48
-9.08 = 3.75 – 12.83
24.0 ～ 14.70 + 8.28

电 阻
测量时选用的电阻档位
标称值
测量值
30W
33.7W
200W
200W
205W
2kW
1kW
991W
2kW
表1.1.

5.硬件接线照片
四 、总结要求
（1）根据实验数据，总结电位和电压的关系：
参考点不同，电位不同，但电位差（即电压）相同。
（2）利用表1.1.2所测数据，验证KCL和叠加原理。
经实验验证：I1 = I2 + I3 即满足KCL原理
经实验验证：I = I’ + I” 即满足叠加原理 3、通过活动，使学生养成博览群书的好习惯。
