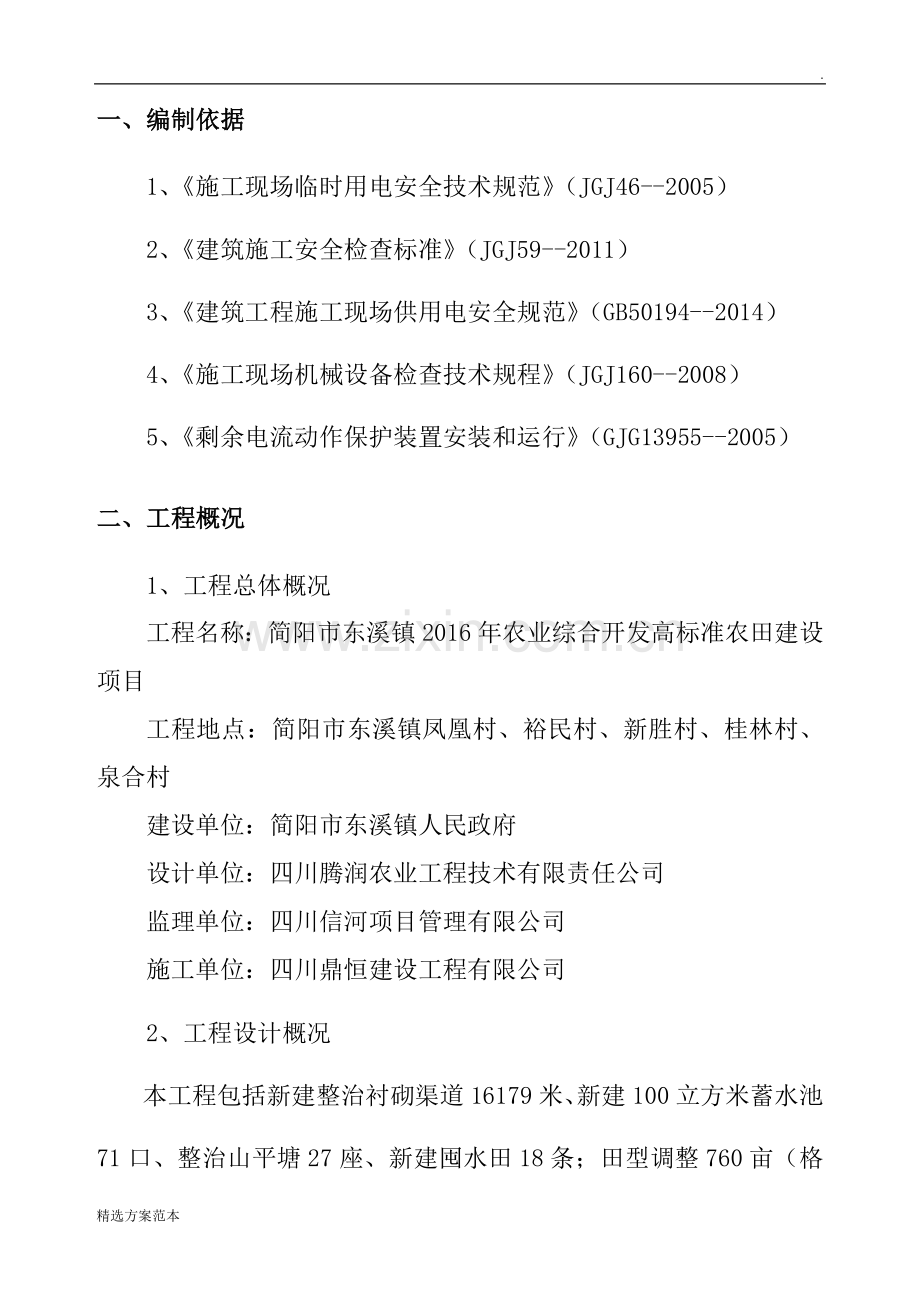

1、.目 录一、编制依据2二、工程概况2三、现场临时用电设计3四、电工和用电人员5五、总配电箱、配电箱及开关箱6六、电器装置的选择7七、使用与维护8八、照明9九、接地与防雷10一、编制依据1、施工现场临时用电安全技术规范(JGJ46-2005)2、建筑施工安全检查标准(JGJ59-2011)3、建筑工程施工现场供用电安全规范(GB50194-2014)4、施工现场机械设备检查技术规程(JGJ160-2008)5、剩余电流动作保护装置安装和运行(GJG13955-2005)二、工程概况1、工程总体概况工程名称:简阳市东溪镇2016年农业综合开发高标准农田建设项目工程地点:简阳市东溪镇凤凰村、裕民村、
2、新胜村、桂林村、泉合村建设单位:简阳市东溪镇人民政府设计单位:四川腾润农业工程技术有限责任公司监理单位:四川信河项目管理有限公司 施工单位:四川鼎恒建设工程有限公司2、工程设计概况本工程包括新建整治衬砌渠道16179米、新建100立方米蓄水池71口、整治山平塘27座、新建囤水田18条;田型调整760亩(格田整理650亩、坡改梯110亩)、梯田埂4618米(格田梯田埂2440米、坡改梯梯田埂2178米)、3.5米宽机耕道3700米、3米宽机耕道5206米、0.6米宽生产便道14584米、1.2米宽生产便道2174米、2米宽生产便道60米、2.5米宽下田坡道40米。工程施工现场区域面积大,涉及凤凰
3、村、裕民村、新胜村、桂林村、泉合村5个行政村,施工设备用电多,用电量大。三、现场临时用电设计1、现场勘探,确定电源进线总配电箱(柜),分配电箱的位置及线路走向。根据和配电所协商及现场勘探,确定本工程的总配电箱由民用电网接入。配电系统设置总配电箱、分配电箱、开关箱,实行三级配电。开关箱“一机、一闸、一漏、一箱”制原则和动力、照明配电分设原则。总配电箱直接接引220/380V的电源,在加工区分配电箱,配电箱均固定在钢管架上,其中心点与地面的垂直距离在1.41.6米。本工程的施工主要设备砼搅拌机、砂浆机、夯实机、钢筋切断机、钢筋弯曲机、焊机、插入式振捣器、泥浆泵、刨木机、平刨机均使用专用的开关箱,严
4、禁用同一个开关箱直接控制2台及2台以上的用电设备。2、进行负荷计算,选择导线截面和电器的类型、规格。本工程主要用电施工设备有砼搅拌机、砂浆机、夯实机、钢筋切断机、钢筋弯曲机、焊机、插入式振捣器、泥浆泵、刨木机、平刨机等设备,以及施工照明。设备名称台数额定功率负荷线(mm2)备注砼搅拌机55.5 kW2.5电缆线砂浆机53 kW2.5电缆线夯实机82.2 kW2.5电缆线钢筋切断机55.5 kW2.5电缆线钢筋弯曲机52.2 kW2.5电缆线插入式振捣器103kW2.5电缆线泥浆泵42.5kW2.5电缆线刨木机53.5 kW2.5电缆线平刨机52.8kW2.5电缆线根据查表,使用2.5mm2以上
5、的电缆线可满足施工需要。3、制定安全用电技术措施和电气防火措施。(1)、安全用电技术措施。施工前进线职工安全用电技术交底,进入现场必须遵守安全生产六大纪律。在拉设临时电源时,通行道路位置电线架空至地面不少于4米,过道处须用钢管保护,不得乱拖乱拉,电线被车辗物压。电箱内电气设备应完整无缺,设有专用漏电保护开关,必须按一只漏电开关控制一只插座标准。所有移动电器具,都在漏电开关保护之中,电线无破损,插头插座完整,严禁不用插头而用电线直接插入插座内。(2)、电气防火措施。各类电动工具,严禁机械带“病”运转,各类防护罩应完整无缺。严禁使用碘钨灯和家用电加热器(包括电炉、电热杯、热得快、电饭煲)取暖、烧水
6、、烹饪。禁止用其他金属代替保险丝。办公室、更衣室等照明安装导线用绝缘子固定,不准用花线、塑料胶质线乱拉。现场所用各种电线绝缘不准有老化、破皮、漏电等现象。四、电工和用电人员1、电工必须经过按国家现行标准考核合格后,持证上岗工作;其他用电人员必须通过相关安全教育培训和技术交底,考核合格后方可上岗工作。2、安装、巡检、维修或拆除临时用电和线路,由电工完成,并有人监护。电工配置等级同工程的难易程度和技术复杂性相适应。3、电工掌握用电安全基本知识和所有设备性能,上岗前按规定穿戴好个人防护用品。4、停用设备应拉闸断电,锁好开关箱。5、负责保护用电设备的负荷线,保护零线(重复接地)和开关箱。6、按规定定期
7、(工地每月)对用电线路进行检查,发现问题及时处理,并做好检查和维修记录。五、总配电箱、配电箱及开关箱1、配电箱:动力配电箱与照明开关箱宜分别设置,如合用一个配电箱,动力和照明线路应分别设置。2、总配电箱应设在靠近电源的地区,分配电箱应装在用电设备或负荷相对集中的地区。分配电箱与开关箱的距离不得超过30m。开关箱与其控制的固定用电设备的水平距离不宜超过3m。3、配电箱、开关箱周围工作的空间和通道不得堆放任何妨碍操作、维修的物品。4、配电箱、开关箱应采用铁板或优质绝缘材料制作。安装应端正牢固,箱下底与地面的距离在1.31.5m之间。箱体的金属外壳应做保护按零(或接地),保护零线必须通过接线端子板连
8、接。移动式开关箱应装高在坚固的支架上,下底离地面0.61.5m。进出线必须采用橡皮绝缘电缆。5、配电箱、开关箱内的开关电器(含插座)紧固在电器安装板上,并便于操作(间隙5cm)不得歪斜和松动。电线应用绝缘导线,剥头不得外露,接头不得松动。6、配电箱、开关设防雨、防尘罩。导线的进线口和出线口设在箱体的下底面,并要求上部为电源端,严禁设在箱体的上顶面、侧面、后面或箱门处。六、电器装置的选择1、配电箱、开关箱内的电器设备必须可靠完好,不准使用破损、不合格的电器。熔断器的熔体应与用电设备容量相适应。2、总配电箱或分配电箱均应装设总闸隔离开关和分路隔离开关,总熔断器和分路熔断器(或总自动开关和分路自动开
9、关);以及漏电保护器(若漏电保护器同时具备过负荷和短路保护功能,则可不设分路熔断器或分路自动开关)。3、每台设备应有独立的开关箱、实行一机一闸制,严禁用一个电器开关直接控制二台及二台以上用电设备(含插座)。4、现场用电设备除做保护接零外,都必须在设备负荷线的首端处安装漏电保护器。5、购置漏电保护器必须是国家定点生产厂或经过有关部门正式认可的产品。6、对新购置或搁置已久重新使用和使用一个月以上的漏电保护器应认真检验其特性,发现问题及时修理或更换。7、使用于潮湿和腐蚀介质场所的漏电保护器应采用防溅型产品。8、手动闸刀开关只允许用于控制照明电路和容量不大于5.5kw的动力电路作直接启动。容量大于5.
10、5kw的动力电路应采用自动开关电器或降压起动装置控制。七、使用与维护1、所有开关箱门应配锁,专人负责,开关箱应标明用途所控设备。2、配箱、开关箱每周检查维修一次,必须由专业电工进行。电工必须按规定穿戴好防护用品和使用绝缘工具。3、送电操作过程:总配电箱分配电箱开关箱;停电操作过程:开关箱分配电箱总配电箱(特殊情况除外)。4、施工现场停电一小时以上时,应切断电源,锁好开关箱。5、配电箱、开关箱内不得放置任何杂物,并保持清洁。6、熔断器的熔体(保险丝)更换时,严禁用不符合规格的熔体或其他金属裸线代替。八、照明1、在一个工作场所内,不得只装设局部照明。2、在正常湿度时,选用开启式照明器(一般灯具)。
11、在潮湿或特别潮湿的场所,选用密闭型防水防尘照明器或配有防水灯头的开启式照明器。3、照明器具和器材的质量应合格,不得使用绝缘老化工破损的器具和器材。4、室外灯具距地面不得低于3m,室内不低于2.5m。5、罗口灯头的绝缘外壳不得有损伤和漏电,火线(相线)应接在中心触头上,零线接在罗口相连的一端。6、暂设工程的灯具宜采用拉线开关,拉线开关距地面23m,其他开关距地面高度为1.3m,与出入口的水平距离为0.150.20m。严禁将插座与搬把开关靠近装设,严禁在床上装设开关。7、电器、灯具的相线必须经开关控制,不得将相线直接引入灯具;九、接地与防雷1、电器设备的金属外壳必须与专用保护零线连接。专用保护零线应由工作接地,配电室零线或第一级漏电保护器电源侧的零线引出。2、保护零线应单独设置,不作它用,重复接地线应与保护零线相连接。3、施工现场所有用电设备,除做保护接零外,必须在设备负荷线的首端处设置漏电保护装置。精选方案范本
