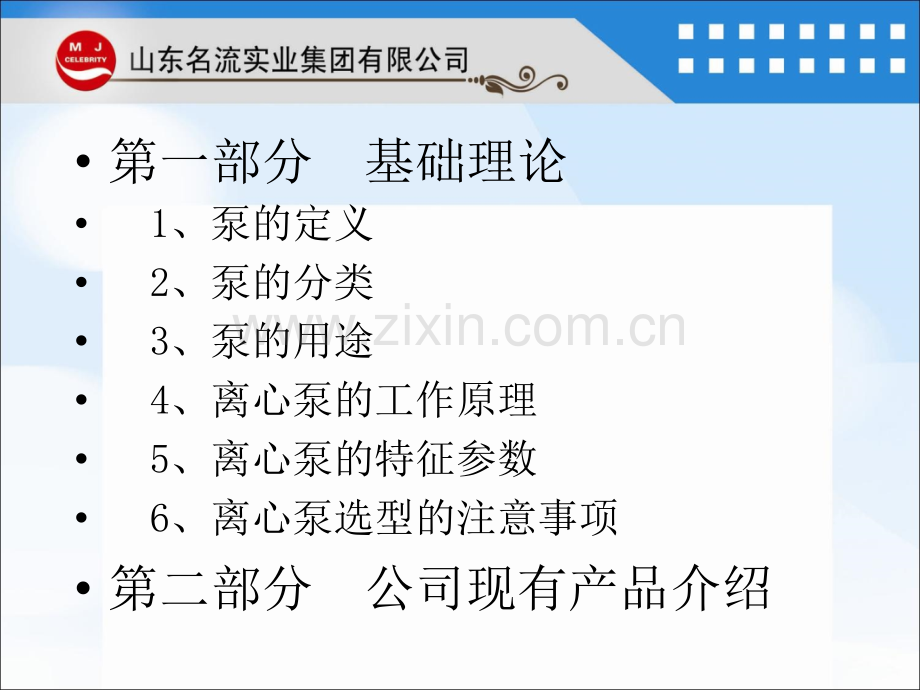

山东名流 实业集团有限公司 泵基础知识与产品介绍第一部分 基础理论 1、泵的定义 2、泵的分类 3、泵的用途 4、离心泵的工作原理 5、离心泵的特征参数 6、离心泵选型的注意事项第二部分 公司现有产品介绍第一部分 基础理论1 1、泵的定义、泵的定义泵是一种将能量传送给被抽送的液体，使其能量增加，从而达到抽送液体的目的的机器。原动机通过泵轴带动叶轮旋转，对液体作功，使其能量增加，从而使需要的液体数量，由吸水池经泵的过流部件送到要求的高处或压力高的地方。原动机通过泵轴带动叶轮旋转，对液体作功，使其能量增加，从而使需要的液体数量，由吸水池经泵的过流部件送到要求的高处或压力高的地方。2 2、泵的分类、泵的分类（按工作原理分）（按工作原理分）叶片泵又分为离心泵、混流泵、和轴流泵主要区别在于液体流出叶轮的方式：离心式（径流式）-叶轮中，液体流出叶轮的方向垂直于轴线，即沿半径方向流出。混流式（斜流式）-叶轮中，液体流出叶轮的方向倾斜于轴线，即沿半径方向流出。轴流式-叶轮中，液体流出叶轮的方向平行于轴线，即沿半径方向流出。我公司生产的产品隶属于叶片泵中的离心泵部分。所以，以下介绍的内容都是围绕离心泵进行的。离心式叶片泵按结构形式分按结构形式分又可以分为：按主轴方向 （1）卧式：主轴水平位置（2）立式：主轴垂直位置按吸入方式 （1）单吸：装单吸叶轮 （2）双吸：装双吸叶轮按级数（1）单级：装一个叶轮（2）多级：同一根轴上装两个或多个叶轮按壳体剖分方式（1）分段式：壳体按与主轴垂直的平面剖分（2）节段式：每一级壳体都是分开式的（3）中开式：壳体在通过轴中心线的平面上分开按泵体形式 （1）涡壳式：叶轮排出侧具有带涡室的壳体（2）双涡壳式：叶轮排出侧具有双涡室的壳体（3）透平式：带导叶的离心泵（4）筒袋式：内壳体外装有圆筒状的耐压壳体按泵体的支承方式 （1）悬架式：泵体下有泵脚，固定在底座上，轴承体悬在一端（2）托架式：轴承体下部固定在底座上，泵体被轴承体托起悬在一端（3）中心支承式：泵体两侧在通过轴心的水平面上固定在底座上殊结构的叶片泵（1）潜水电泵：驱动泵的电动机与泵一起放在水中使用的泵（2）自吸式泵：泵再次起动时无需灌水的（3）泵管道泵：泵作为管道的一部分，无需特别改变管路即可安装（4）无堵塞泵：泵抽送液体中所含固体物质不会在泵内造成堵塞3 3、泵的用途、泵的用途泵是一种通用机械，种类甚多，应用极广，可以说在有液体需要流动的地方，就有泵在工作。其主要应用范围有：农业、城市供水、污水处理、电力工业、化学工业、石油工业、矿山、船舶工业、轻纺、食品行业、水利建设、尖端科技方面用泵。4 4、离心泵的工作原理、离心泵的工作原理水泵也可叫抽水机，离心泵的工作原理是依靠泵体内叶轮回转产生离心力离心力的作用，使旋转着的水产生动能和压力，连续吸水或排水。泵的整个过程就是讲液体通过进口管路吸入到泵壳体内部，再通过旋转的叶轮对液体进行能量传递，再通过收集及引导将获得了能量的液体由泵出口排放出去。离心泵的排水原理 任何物体在运转时，只要围绕某个中心转动，它都会产生离心力。如图1所示，伞柄转动，上的雨水点沿着伞的四周飞溅出去。用力大些，转动快点，水点就飞得远一些。这是由于伞面上的水点，在伞的转动过程中，得到了离心力的缘故。如图2所示，小桶在作圆周运动时，绳子绷得很紧。转动越快，绳子也被拉得越紧，桶口虽然有时倾斜，有时向下，但桶中的水却点滴不掉；当停止转动时，绳子就松垂下来，水也可能泼出来。这是因为当小桶围绕人们的手臂及身体转动时，小桶本身就会产生一种向外甩的力，这个力的大小与转动的速度有关，向外甩的力也即离开旋转中心的力，所以叫离心力。这时如果在桶底开个小洞，水就会从桶底有力地射出去。同样道理，叶轮在泵体内高速旋转时，在离心力的作用下，叶轮里的水以很快速度被甩离叶轮，向四周射去。如图3所示。射出的高速水流具有很大能量，汇集在泵壳里，互相拥挤，速度减慢，压力增加。根据水流总要从高压向低压流动的道理，泵壳内的高压水就沿着水管路被压到低压处去。影响排水高低的因素离心泵排水的高低，与泵内压力的大小有关，而压力的大小与叶轮直径和转速有关。在相同转速下，叶轮直径大的离心泵，产生的压力大，排出的高度就高。反之，叶轮直径小，产生的压力也小，排出的高度就低。同一水泵，当转速不同时，出水高度也不同，转速大，出水高。反之，出水就低。离心泵的吸入原理 如图所示，在玻璃杯内盛着半杯水，杯中水面是平的。当我们用一根棍子在玻璃杯内沿着内壁转动时，可以看到杯内的水会沿着棍子旋转的方向一起旋转起来。此时，杯内的水面将升高起来，这个现象称为旋涡运动，它是由于水流旋转时产生离心力的结果。旋涡运动试验旋涡运动试验 如左示意图，泵壳相当于玻璃杯，叶轮相当于棍子。所不同的是泵壳内充满水，不透气。当叶轮旋转时，泵壳内的水由于离心力的缘故，在叶轮的中心部位处形成一个旋涡，成为压区（此区内的压力小于大气压）。而进水池水面上却有大气压力作用。在大气压作用下，进水池的水通过进水管路压入泵内，填补叶轮中心部位处的低压区，达到吸水的目的。叶轮中心部位的压力越低，水泵吸力也越大。离心泵吸水示意图离心泵吸水示意图吸水室吸水室叶轮叶轮压水室压水室综上，离心泵的工作原理：综上，离心泵的工作原理：叶轮在充满水的泵壳内旋转时产生了离心力，由于离心力的作用，使泵内叶轮中心部位处形成低压区。为填补该区的低压，水就从进水池通过进水管路上升到泵的低压区。水到了低压区后，立即被叶轮的离心力向叶轮的四周甩出。在泵壳内拥挤汇集后，向高压区送出去。这样，叶轮不停的转动，水就源源不断地由进水池被抽出，送到出水池。值得注意的是，离心泵在起动前，一定要将泵壳内灌满水（俗称灌引水）。原因：同一体积的空气重量与水重量不一样。如果叶轮在空气中旋转，上述过程也会在空气中进行，但因空气太轻，在叶轮中心部位所造成的低压区，吸力不足以吸上进水池中的水，因此，泵就不能工作。并且因为泵内的许多密封间隙较小，特别是多级泵，由于存在加工误差和装配误差，无水起动容易造成泵被抱住现象。5、离心泵的特征参数为了正确、合理地选用水泵，除了它的结构原理外，还必须了解它的性能。每一台泵上都有一个铭牌，在上面注着一些数据，可以使我们了解泵的具体性能规格，这对正确使用水泵很有用处。表征离心泵性能的基本参数有：流量Q 扬程H 转速n 功率N 效率 必需汽蚀余量NPSHr流量：流量：泵在单位时间内输送出去的液体量。泵在单位时间内输送出去的液体量。体积流量用体积流量用Q Q表示，单位是：表示，单位是：m m/h/h、L/sL/s等。等。质量流量用质量流量用QmQm表示，单位是：表示，单位是：t/ht/h、kg/skg/s等。等。扬程：扬程：泵所抽送的单位重量液体从泵进口（法兰）处到泵出口泵所抽送的单位重量液体从泵进口（法兰）处到泵出口（法兰）处能量的增值。（法兰）处能量的增值。扬程的单位是：扬程的单位是：“米米”，即泵抽送液体的液柱高度。，即泵抽送液体的液柱高度。转速：转速：转速是泵轴在单位时间内的转动圈数，用转速是泵轴在单位时间内的转动圈数，用n n表示，单位表示，单位是是r/minr/min。在水泵行业一般用在水泵行业一般用 2 2极（极（2900 r/min2900 r/min）4 4极（极（1450 r/min1450 r/min）6 6极（极（970 r/min970 r/min）8 8极（极（750 r/min750 r/min）功率：功率：表表示示机机组组在在单单位位时时间间内内所所做做“功功”的的大大小小，用用“N N”表表示示，单位为单位为KwKw。水泵的功率可分为：水泵的功率可分为：有效功率有效功率、轴功率轴功率和和配用功率配用功率三种。三种。有效功率：有效功率：指水泵水流得到的净功率，即指水泵水流得到的净功率，即N N效，它可以用水泵的扬程效，它可以用水泵的扬程和流量计算出来。即：和流量计算出来。即：轴功率：轴功率：指在一定的流量和扬程下，动力机传给水泵轴上的功率，指在一定的流量和扬程下，动力机传给水泵轴上的功率，又称为水泵的输入功率又称为水泵的输入功率 。轴功率和有效功率之间的关系是相差一个泵内损失。即水轴功率和有效功率之间的关系是相差一个泵内损失。即水泵的有效功率和泵内损失功率之和为水泵的轴功率。泵的有效功率和泵内损失功率之和为水泵的轴功率。配用功率：配用功率：又称配套功率，是指一台泵应选配动力机的功率数。用又称配套功率，是指一台泵应选配动力机的功率数。用N N配表示。配表示。配套功率与轴功率之间有直接关系，它主要考虑比轴功率配套功率与轴功率之间有直接关系，它主要考虑比轴功率多一个因传动而损失的功率，为了保证机组安全运行，配多一个因传动而损失的功率，为了保证机组安全运行，配用功率还要留有余地，一般为：用功率还要留有余地，一般为：效率：效率：效率反映了水泵对动力利用的情况，它是一个技术经济指效率反映了水泵对动力利用的情况，它是一个技术经济指标，用标，用表示，单位为。表示，单位为。效率值为前面提到的有效功率与轴功率的比值。效率值为前面提到的有效功率与轴功率的比值。效率与多种因素有关，同时确定了参数（流量、扬程、转效率与多种因素有关，同时确定了参数（流量、扬程、转速）的配比，效率范围也基本固定，变化空间不是很大。速）的配比，效率范围也基本固定，变化空间不是很大。必需汽蚀余量：必需汽蚀余量：表征泵进口部分的压力降，即为了不使泵发生汽蚀，要求在泵进口处单位重量液体具有超过汽化压力水头的富余能量。用NPSHr表示，单位为m。必需汽蚀余量的高低决定了泵吸上能力的强弱，它是用来确定水泵安装高度的重要依据。必需气蚀余量越低，泵的吸上能力越强，必需气蚀余量越高，泵的吸上能力越弱。有些参数的泵甚至不具备吸上功能，泵进口必需有正压才能工作。6、离心泵选型的注意事项：在接收到用户的需求信息后，能够快速地做出回应，给出初步的选型方案，是一个合格的业务人员应具备的的基本素质。我们在进行初步选型时，应注意以下几个方面：（1）应用环境 根据用户给出的使用场合，判断用户所需泵应属的类型。（2）结构要求 根据用户给出的结构要求，判断泵的结构形式，以此来确定产品的系列。（3）材质要求 根据用户给出的介质工况或材质要求，判断前面所选则的系列产品，我公司是否具有用户要求材质的生产经验和能力。（4）参数要求 根据具体参数，确定产品的具体型号和相关技术数据。提供给用户进行参考。第二部分 公司现有产品介绍QSQS型潜水电泵型潜水电泵QS小型潜水电泵是我公司技术人员选用优秀的水力模型，充分考虑井用潜水电泵与小型潜水电泵的结构特点，自行研制开发的新一代输水工具，它既具有井泵运转安全可靠、使用寿命长的优点，又充分体现了小型潜水电泵体积小、重量轻、安装灵活、操作简单的特点，并可在全扬程范围内安全运行，可广泛应用于农田灌溉及工矿企业和城乡供排水工程等场合。型号说明：QS 20 36/2-4QS-小型充水式潜水电泵20-额定流量（m3/h）36-额定扬程（m）2-水泵级数4-电动机额定功率（KW）QYQY型小型潜水电泵型小型潜水电泵QY型潜水电泵为机泵合一的潜水排灌设备。电机为三相异步电动机，内部充满7号机油，有利于电机的散热和轴承的润滑，同时还解决了电机内部的防腐蚀等问题；密封部分，动密封采用整体密封盒结构，静密封采用“”型密封圈结构密封，特别是动密封是电泵的关键，我公司采用的动密封是全国质量最可靠的密封厂家生产的密封盒；水泵部分，分为轴流式、混流式和离心式三种形式。该产品经我公司多次优化设计，产品效率及可靠性均有较大提高，特别是高扬程泵潜水深度问题得到彻底解决。在电源严重失压、过载及缺相状态下泵的保护装置对电泵进行有效的保护。该系列潜水电泵体积小、重量轻，安装使用方便。特别适用于农田灌溉、水塔送水、井下提水、园林浇水和日常生活用水等场合，也可用于排除工业积水、建筑施工给排水、喷泉及养殖业鱼塘排灌水等场合。型号说明Q Y 2526 3Q-小型潜水电泵 Y-充油式电动机25-额定流量（m3/h）26-额定扬程（m）3-额定功率（Kw）QDQD（X X）型潜水电泵）型潜水电泵QD（X）型单相小型潜水电泵是我公司较早生产的产品之一，现在已有上吸、下吸共十五个规格的产品。我公司生产的单相潜水电泵具有效率高、寿命长的显著优点，深受广大用户的满意。电泵由水泵、密封、电动机组成，水泵与电机之间采用双端面机械密封，各固定止口密封处采用“O”形耐油橡胶密封圈作静密封。该系列电泵由于体积小、重量轻，特别适用于广大农村井下抽水、农田排灌、园林浇水、喷洒和家庭生活用水，也可用于排除工业积水、建筑施工给排水及养殖业鱼塘排灌水等场合。型号说明QDX 4-17-0.37QDX-单相下泵式小型潜水电泵 （上泵式不标X）4-额定流量（m3/h）17-额定扬程（m）0.37-配用电动机额定功率（Kw）QJQJ（R R）型井用潜水电泵）型井用潜水电泵QJ井用潜水电泵是根据国家标准设计的节能产品，广泛用于农田灌溉、工矿企业的供排水和高原、山区的人、畜用水。QJR型井用热水潜水电泵，采用特殊材质和结构，用于提取地下热水。该型泵由QJ（R）型潜水泵和YQS型潜水电机组成一体潜入水下进行工作。电机的上端轴上装有防砂机构，用来阻止水中泥砂进入机体内部。该产品具有结构简单、体积小、重量轻，安装、维修方便，运行安全、可靠、高效节能等特点。型号说明：WQWQ型潜水排污泵型潜水排污泵我公司研制开发的WQ型潜水排污泵是在消化吸收国内外同类产品优点的基础上，优化设计的节能型环保产品。具有效率高、防缠绕、无堵塞、体积小、重量轻、安装使用方便等优点。该泵广泛适用于市政、建筑工地排水、工业排污、环保、勘探、矿山配套附机、食品、医疗、商业系统等各种污水处理，特别适用排放含有泥沙、纤维物、粪便、河泥肥等不溶固相物的混合液体，如造纸厂输送浆料等场合。型号说明：150 WQ（K）150 20 15150泵出口口径（mm）WQ（K）-潜水排污泵(K为开式叶轮)150-额定流量（m3/h）20-额定扬程（m）15-额定功率（kW）MISMIS（R R）、）、MIHMIH、MIYMIY单级离心泵单级离心泵MIS型清水泵，采用国际标准ISO2858设计，是BA型水泵的更新换代产品，适用工业和城市给水、排水，亦可用于农业排灌。供输送清水或物理及化学性质类似清水的其它液体之用，温度不超过80。MISR型热水泵，适用于热水锅炉给水，热水循环系统，亦可用于工业和城市给水、排灌，但温度不超过150。MIH型化工泵，主要用于替代F型耐腐蚀泵，用于石油、化工、冶金、食品、制药、合成纤维等行业，输送各类腐蚀性介质。MIY型轻型油泵，主要用于油田、炼油厂行业油品的输送，也可用于工业和城市给排水、排灌等。型号说明：MIS（R）/MIH/MIY 5032160 A A-叶轮经第一次切割160-叶轮名义直径（160mm）32-出口公称直径（32mm）50-进口公称直径（50mm）MLGMLG（B B）型管道泵）型管道泵MLG（B）型管道泵为立式离心泵，分为直联式MLG和便拆式MLG（B）两种结构。泵进出水口在一条直线上，能像阀门一样安装在管路的任何位置，结构简单，安装方便、灵活，能最大限度的节约空间。直联式泵通过电机直接驱动；便拆式泵由电机通过刚性联轴器驱动，其优点是不用拆卸电机和泵体，只须拆下联轴器就可更换机封。从电机端看，泵为顺时针方向旋转。该系列泵主要适用于高层（多层）水箱给水及消防系统、远距离输水、锅炉给水、暖通空调冷热水循环、增压供水等合。型号说明：MLG（B）80 160 7.5 /2MLG-离心式管道泵B-便拆式80-泵进出口公称直径（80mm）160-叶轮名义直径（160mm）7.5-电机功率（7.5kW）2-电机级数（2级）MGWMGW型卧式直连管道泵型卧式直连管道泵MGW型卧式直连管道泵是我公司在MLG型管道泵的基础上改进设计而成的替代IS、DL等泵的新型换代产品。该系列泵结构紧凑，叶轮直接连接在电机轴上，轴向尺寸短，具有占地面积小、运转平稳、振动小、噪音低、密封性好、维修方便等特点。该系列泵广泛应用与工业和城市给水、高层建筑增压送水、园林喷灌、消防增压、远距离输水、采暖、浴室冷暖水循环增压及设备配套等。型号说明：MGW 80160（I）AA-叶轮经第一次切割I-扩流型160-叶轮名义直径（160mm）80-进出口公称直径（80mm）MGW-卧式直连管道泵 MOSMOS型中开泵型中开泵MOS型泵为单级双吸中开卧式蜗壳离心泵，是我公司在德国omega先进技术的基础上消化吸收优化设计开发的新一代双吸中开泵。是S、SH系列泵理想的替代产品。该系列广泛用于城市系统给排水、供热系统给排水、城镇供水；钢铁冶金企业、石化炼油厂、化工厂、热电厂、电站的给排水；工厂、矿山的消防系统、空调系统给水；农田排灌及各种水利工程。型号说明：D D、DGDG、DFDF、DYDY型卧式多级节段式离心泵型卧式多级节段式离心泵该系列泵为卧式单吸多级分段式离心泵，传统泵型上，DG、DY型泵的进出水口均为垂直向上，D、DF型泵进水口水平方向，出水口垂直向上。同时也可将进、出口做90或180旋转，以满足用户不同要求。D型多级清水离心泵，用于输送80以下的清水（含杂质量小于1%，颗粒度小于0.1mm），或理化性质类似于水的介质，适用于矿山排水，工厂、城市给排水。DG型多级锅炉给水泵，输送介质温度为小于130，适用于各种锅炉给水、油田注水等场合。DF型多级耐腐蚀离心泵，供输送不含固体颗粒、不含悬浮物的清水或物理化学性质类似于其它液体之用。也可通过改变泵的材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨料的介质等。DY型多级离心油泵，是我公司根据油田管线输油泵的使用工况，在D型多级离心泵的基础上新开发的产品，结构新颖，运转可靠，最大程度上减少了易损件的磨损，是我公司的新型专利产品。主要用于输送不含固体颗粒、温度为-20105、粘度小于120厘泊的油类和石油产品。型号说明：D/DG/DF/DY 25-50 x 625-额定流量（m3/h）50-额定扬程（m）6-级数 MCDG(F)MCDG(F)不锈钢冲压泵不锈钢冲压泵MCDG(F)泵是引进国外先进技术而开发试制的一种轻型立式不锈钢多级泵，它的导流壳和叶轮为不锈钢板材经冲压成型、焊接而成。该泵具有环保卫生、使用低噪音、高效率、寿命长、耐腐蚀、无污染、清洁卫生、维修方便及占地面积小、投资少等技术优势和特点，该系列泵广泛适用于液体运输、冷热清洁水的循环和增压。可用于高层建筑的生活供水、市政工程的给排水、锅炉给水、化工流程补给水、农田灌溉、水力冲洗、食品医药等场合。型号说明：MCDG 5 10 1.5MCDG-名流不锈钢冲压泵 （F表示全不锈钢）5-额定流量（m3/h）10-水泵级数1.5-电机额定功率（KW）XBDXBD系列电动消防泵系列电动消防泵由电动机驱动的消防专用泵。公司生产四个系列的电动消防泵组，即：XBD-MLG（B）系列立式单级消防泵；XBD-QJ系列井用潜水消防泵；XBD-DL系列立式多级消防泵；XBD-D系列卧式多级消防泵。XB D 13/3.9 泵型号（全称）某某型号泵XB-消防泵 D-电动机驱动（C为柴油机驱动）13-10倍额定出口压力（MPa）3.9-流量（L/S）The The EndEndThank You!Thank You!
