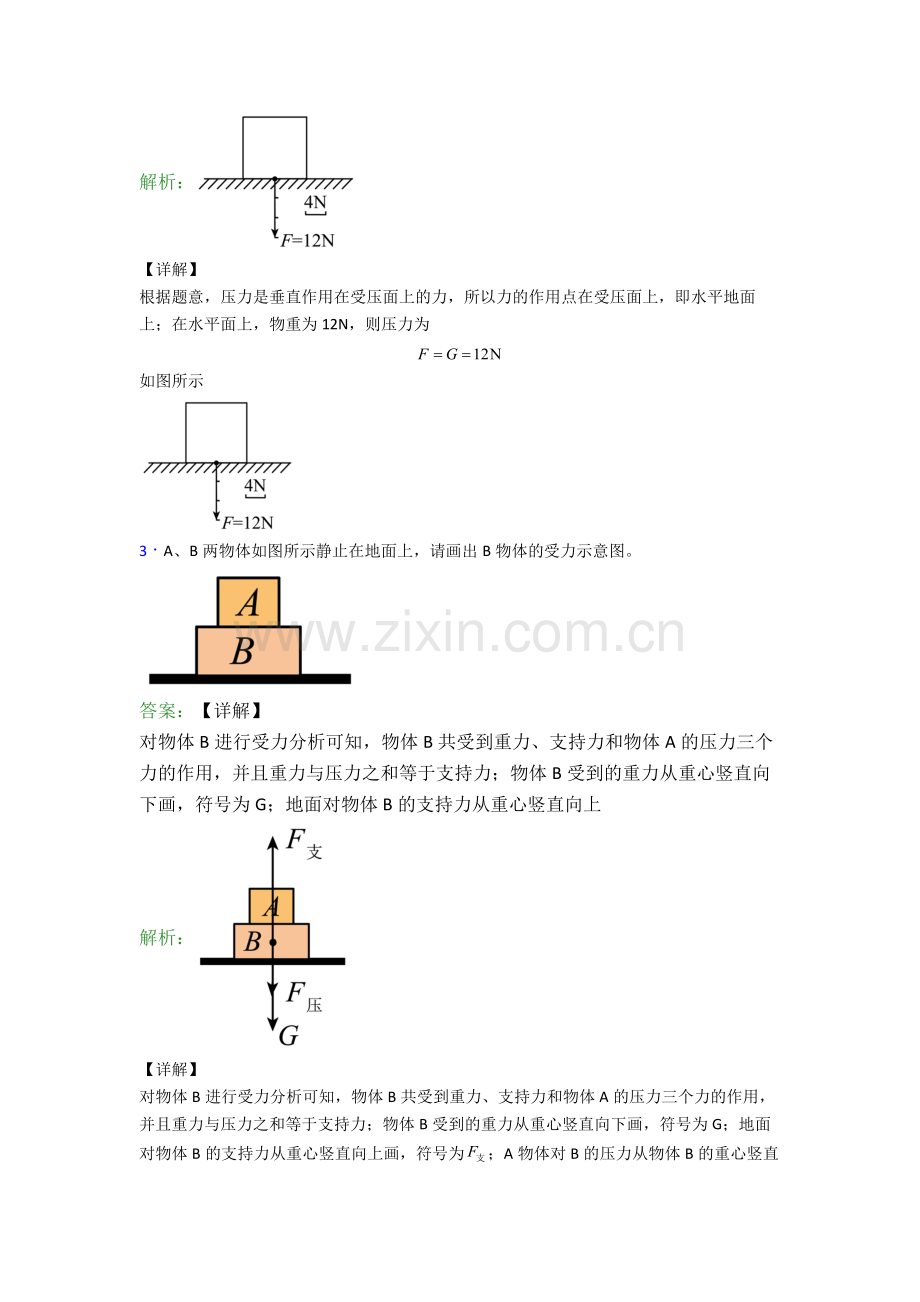

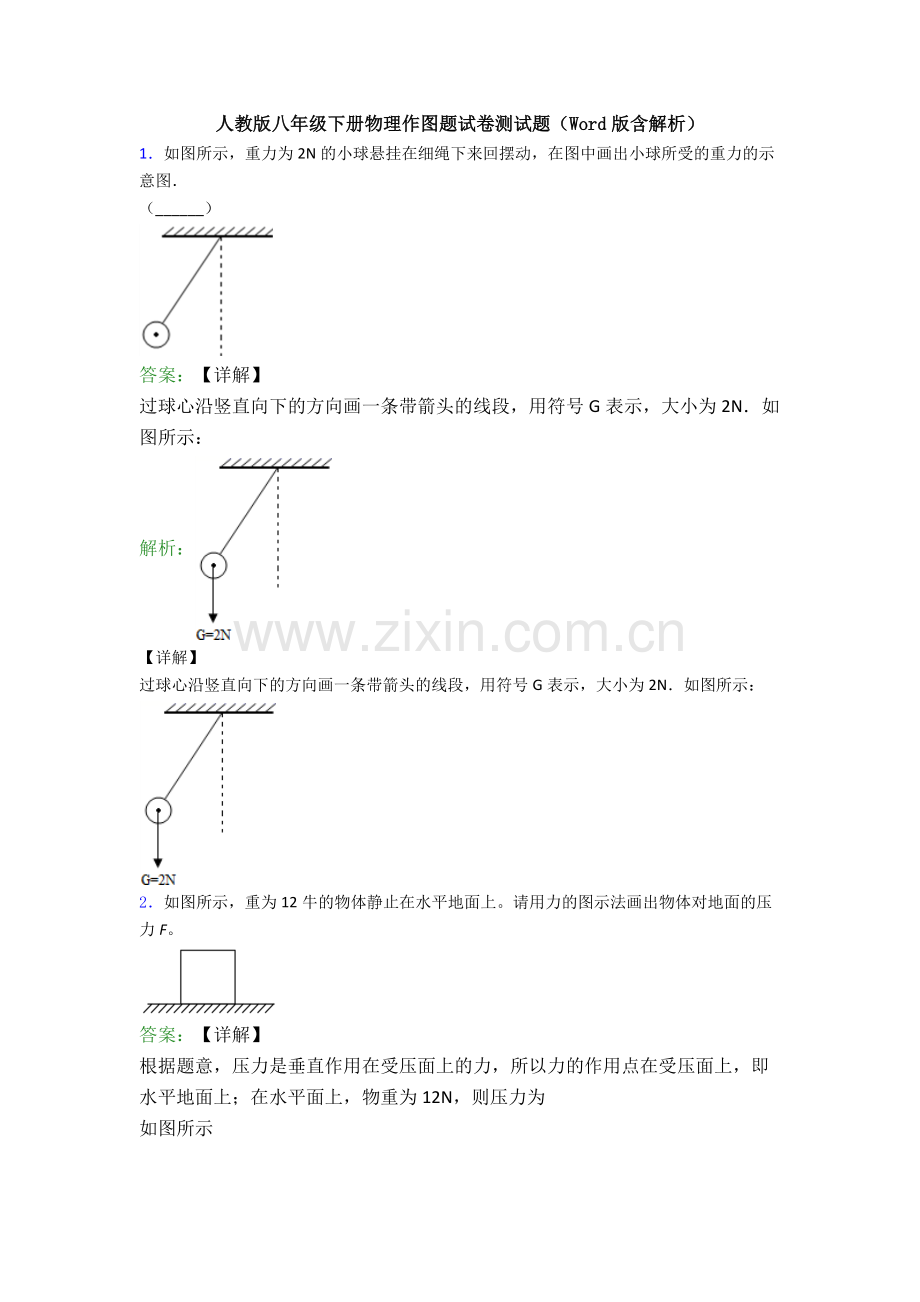

人教版八年级下册物理作图题试卷测试题（Word版含解析）1如图所示，重力为2N的小球悬挂在细绳下来回摆动，在图中画出小球所受的重力的示意图（_）答案：【详解】过球心沿竖直向下的方向画一条带箭头的线段，用符号G表示，大小为2N如图所示：解析：【详解】过球心沿竖直向下的方向画一条带箭头的线段，用符号G表示，大小为2N如图所示：2如图所示，重为12牛的物体静止在水平地面上。请用力的图示法画出物体对地面的压力F。答案：【详解】根据题意，压力是垂直作用在受压面上的力，所以力的作用点在受压面上，即水平地面上；在水平面上，物重为12N，则压力为如图所示解析：【详解】根据题意，压力是垂直作用在受压面上的力，所以力的作用点在受压面上，即水平地面上；在水平面上，物重为12N，则压力为如图所示3A、B两物体如图所示静止在地面上，请画出B物体的受力示意图。答案：【详解】对物体B进行受力分析可知，物体B共受到重力、支持力和物体A的压力三个力的作用，并且重力与压力之和等于支持力；物体B受到的重力从重心竖直向下画，符号为G；地面对物体B的支持力从重心竖直向上解析：【详解】对物体B进行受力分析可知，物体B共受到重力、支持力和物体A的压力三个力的作用，并且重力与压力之和等于支持力；物体B受到的重力从重心竖直向下画，符号为G；地面对物体B的支持力从重心竖直向上画，符号为；A物体对B的压力从物体B的重心竖直向下画，符号为，如图所示：4在如图中画出足球对斜面的压力的示意图。答案：【详解】足球对斜面的压力作用点在斜面，方向垂直于斜面向下，如图所示解析：【详解】足球对斜面的压力作用点在斜面，方向垂直于斜面向下，如图所示5重为6牛的小球漂浮在水面上，请在图中用力的图示法画出小球所受的浮力。答案：【详解】因为重力与浮力是一对平衡力，大小相等，方向相反，作用在同一直线上，由重力的大小和方向知道，浮力的大小为6N，方向竖直向上，作用点在小球重心，设标度为3N，力的图示如下图解析：【详解】因为重力与浮力是一对平衡力，大小相等，方向相反，作用在同一直线上，由重力的大小和方向知道，浮力的大小为6N，方向竖直向上，作用点在小球重心，设标度为3N，力的图示如下图6如图所示，标出杠杆的阻力作用点及方向，并画出动力臂、阻力臂。（_）答案：【详解】阻力是物体对杠杆的拉力，其作用点在绳子和杠杆的接触点上，从支点O分别向动力和阻力作用线做垂线，垂线段即为动力臂和阻力臂，如图所示：解析：【详解】阻力是物体对杠杆的拉力，其作用点在绳子和杠杆的接触点上，从支点O分别向动力和阻力作用线做垂线，垂线段即为动力臂和阻力臂，如图所示：7如图所示是一侧带有书柜的办公桌，现在要用一个最小的力将其一端稍抬离地面。请画出这个力的方向和这个力的力臂，并用“O”标明这个“杠杆”的支点。答案：【详解】由题意知，带有书柜的办公桌的重心偏右，施加的动力应该在左侧，所以要使最小的力抬起办公桌一端，动力作用点应在左上角，支点在右下角。连接支点O与办公桌的左上角A点，OA就是最长的动力臂，然后解析：【详解】由题意知，带有书柜的办公桌的重心偏右，施加的动力应该在左侧，所以要使最小的力抬起办公桌一端，动力作用点应在左上角，支点在右下角。连接支点O与办公桌的左上角A点，OA就是最长的动力臂，然后作垂直于OA向上的力，即最小力的示意图，如图所示： 8如图所示，画出杠杆所受阻力F2的示意图和动力F的力臂L。答案：【详解】支点为O，延长动力的作用线，从支点向动力F的作用线做垂线，支点到垂足的距离为动力臂L；重物对杠杆的拉力为阻力，阻力作用点在绳与杠杆接触点，从此点竖直向下画一带箭头的线段表示阻力，如下图解析：【详解】支点为O，延长动力的作用线，从支点向动力F的作用线做垂线，支点到垂足的距离为动力臂L；重物对杠杆的拉力为阻力，阻力作用点在绳与杠杆接触点，从此点竖直向下画一带箭头的线段表示阻力，如下图9下图中杠杆 OA 处于平衡状态，请在图中画出动力F 的力臂L。答案：【详解】首先沿F的方向做出F作用线，由支点O向F的作用线做垂线，垂线段的长度为F的力臂。如图所示：解析：【详解】首先沿F的方向做出F作用线，由支点O向F的作用线做垂线，垂线段的长度为F的力臂。如图所示：10如图所示，请画出杠杆右端所受竖直向下的拉力的力臂L2。答案：【详解】由图知，O为杠杆的支点，物体对杠杆右端拉力方向竖直向下，先反向延长拉力F2画出力的作用线，再由O点作力F2的作用线的垂线，垂线段长即为其力臂，如图解析：【详解】由图知，O为杠杆的支点，物体对杠杆右端拉力方向竖直向下，先反向延长拉力F2画出力的作用线，再由O点作力F2的作用线的垂线，垂线段长即为其力臂，如图11如图所示，画出滑轮组的绕线方式，使所用拉力最小。答案：【详解】如图所示，该滑轮组是由一个定滑轮一个动滑轮组成，动滑轮上最多有三根绳子分担，此时的拉力最小，故先将绳子的一端固定在动滑轮的上面的钩子上，绕过定滑轮后再绕动滑轮，故如下图所示：解析：【详解】如图所示，该滑轮组是由一个定滑轮一个动滑轮组成，动滑轮上最多有三根绳子分担，此时的拉力最小，故先将绳子的一端固定在动滑轮的上面的钩子上，绕过定滑轮后再绕动滑轮，故如下图所示：12人站在地上用滑轮组拉动物体A，请在图中画出绕绳方法。答案：【详解】站在地上拉动滑轮，绳子自由端受到的拉力方向应该是向下的，如下图所示解析：【详解】站在地上拉动滑轮，绳子自由端受到的拉力方向应该是向下的，如下图所示13作图题：（1）如图甲所示，一均匀轻杆可绕B处转动，在轻杆中间通过绳子挂有一重物。现用水平力F作用于A端，使杆保持静止，请作出力F的力臂l和杠杆所受的阻力F2_；（2）请在图乙中画出使用该滑轮组最省力的绕线方式_。答案：【详解】（1）1由力臂的定义可知，力臂为支点到力的作用线的垂线段，故过支点B作力F延长线的垂线段，可得到力F的力臂如下图所示，杠杆所受的阻力为绳子对杠杆的拉力，方向竖直向下，解析： 【详解】（1）1由力臂的定义可知，力臂为支点到力的作用线的垂线段，故过支点B作力F延长线的垂线段，可得到力F的力臂如下图所示，杠杆所受的阻力为绳子对杠杆的拉力，方向竖直向下，故其所受阻力F2如下图所示：（2）2要使滑轮组最省力，则滑轮组中动滑轮承重的绳子数应最多，故由图中可知，动滑轮上有三股绳子承重时滑轮组最省力，绕线方式如下图所示：14如图所示，某人用滑轮组提起物体，请在图中画出滑轮组最省力的绕线方式。答案：【分析】滑轮组绳子的绕法，有两种：一是绳子先系在定滑轮的固定挂钩上，绕过下面的动滑轮，再绕过上面的定滑轮；二是绳子先系在动滑轮的固定挂钩上，绕过定滑轮，然后再绕过动滑轮；滑轮组最省力的绕绳方法，解析：【分析】滑轮组绳子的绕法，有两种：一是绳子先系在定滑轮的固定挂钩上，绕过下面的动滑轮，再绕过上面的定滑轮；二是绳子先系在动滑轮的固定挂钩上，绕过定滑轮，然后再绕过动滑轮；滑轮组最省力的绕绳方法，其实就是寻找连接动滑轮最多的绳子段数。【详解】图中滑轮组有两种绕线方法，一种是由两段绳子承担物重，另一种是由三段绳子承担物重；要想最省力，应选用三段绳子承担的绕法，即绳子先系在动滑轮的固定挂钩上，然后依次绕线，如图所示15在图中画出滑轮组最省力的绕线方法，并在绳的末端标出力的方向。答案：【详解】连接动滑轮的绳子的段数越多，就越省力，该滑轮组最多可由3段绳子拉动动滑轮；先从动滑轮开始连接，依次绕过定滑轮和动滑轮，如图所示：解析：【详解】连接动滑轮的绳子的段数越多，就越省力，该滑轮组最多可由3段绳子拉动动滑轮；先从动滑轮开始连接，依次绕过定滑轮和动滑轮，如图所示：
