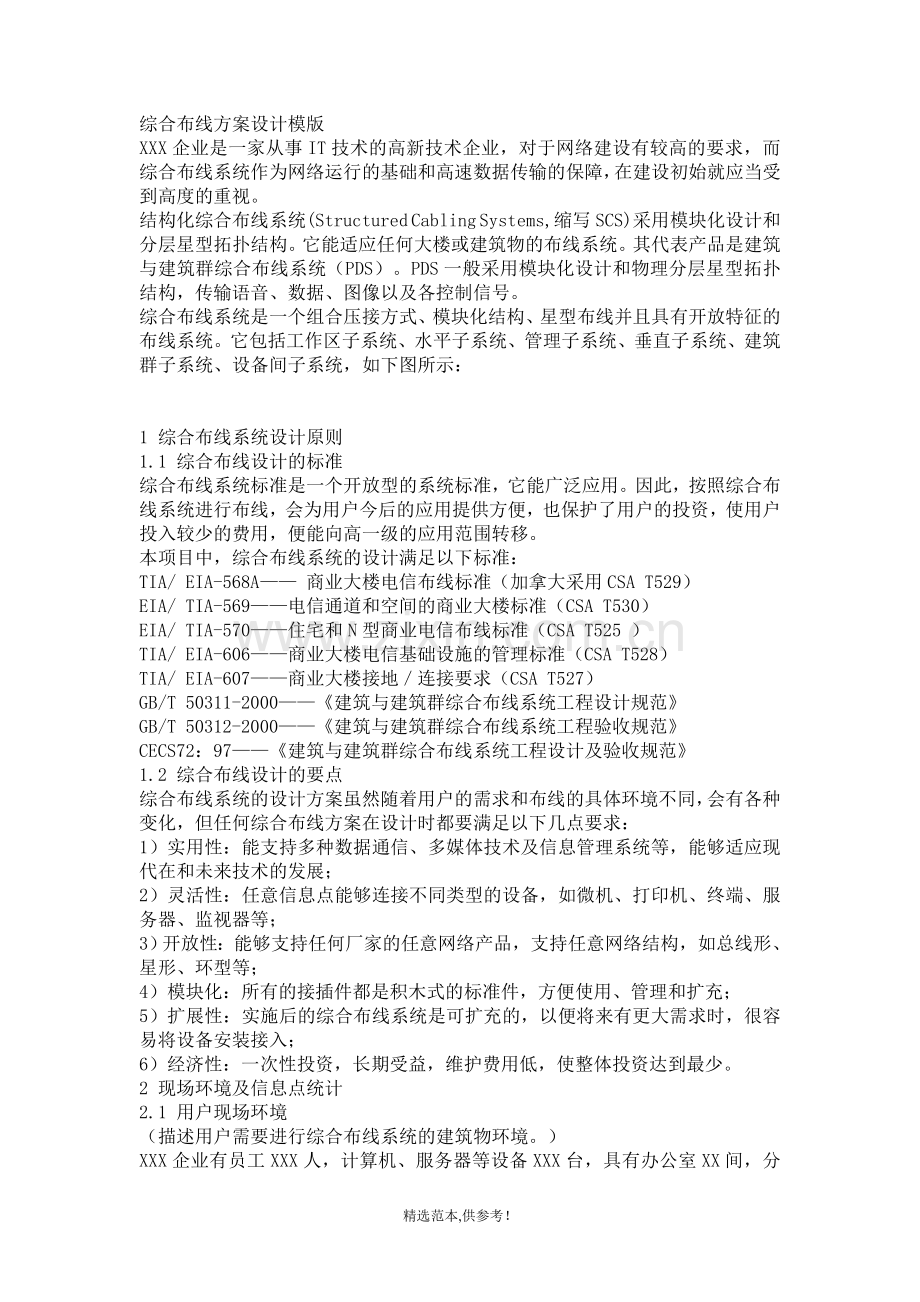

综合布线方案设计模版.doc

综合布线方案设计模版XXX企业是一家从事IT技术的高新技术企业，对于网络建设有较高的要求，而综合布线系统作为网络运行的基础和高速数据传输的保障，在建设初始就应当受到高度的重视。结构化综合布线系统(Structured Cabling Systems,缩写SCS)采用模块化设计和分层星型拓扑结构。它能适应任何大楼或建筑物的布线系统。其代表产品是建筑与建筑群综合布线系统（PDS）。PDS一般采用模块化设计和物理分层星型拓扑结构，传输语音、数据、图像以及各控制信号。综合布线系统是一个组合压接方式、模块化结构、星型布线并且具有开放特征的布线系统。它包括工作区子系统、水平子系统、管理子系统、垂直子系统、建筑群子系统、设备间子系统，如下图所示：1 综合布线系统设计原则1.1 综合布线设计的标准综合布线系统标准是一个开放型的系统标准，它能广泛应用。因此，按照综合布线系统进行布线，会为用户今后的应用提供方便，也保护了用户的投资，使用户投入较少的费用，便能向高一级的应用范围转移。本项目中，综合布线系统的设计满足以下标准： TIA/ EIA-568A 商业大楼电信布线标准（加拿大采用CSA T529）EIA/ TIA-569电信通道和空间的商业大楼标准（CSA T530）EIA/ TIA-570住宅和N型商业电信布线标准（CSA T525 ）TIA/ EIA-606商业大楼电信基础设施的管理标准（CSA T528）TIA/ EIA-607商业大楼接地连接要求（CSA T527）GB/T 50311-2000建筑与建筑群综合布线系统工程设计规范GB/T 50312-2000建筑与建筑群综合布线系统工程验收规范 CECS72：97建筑与建筑群综合布线系统工程设计及验收规范1.2 综合布线设计的要点综合布线系统的设计方案虽然随着用户的需求和布线的具体环境不同，会有各种变化，但任何综合布线方案在设计时都要满足以下几点要求： 1）实用性：能支持多种数据通信、多媒体技术及信息管理系统等，能够适应现代在和未来技术的发展；2）灵活性：任意信息点能够连接不同类型的设备，如微机、打印机、终端、服务器、监视器等；3）开放性：能够支持任何厂家的任意网络产品，支持任意网络结构，如总线形、星形、环型等；4）模块化：所有的接插件都是积木式的标准件，方便使用、管理和扩充；5）扩展性：实施后的综合布线系统是可扩充的，以便将来有更大需求时，很容易将设备安装接入；6）经济性：一次性投资，长期受益，维护费用低，使整体投资达到最少。2 现场环境及信息点统计2.1 用户现场环境（描述用户需要进行综合布线系统的建筑物环境。）XXX企业有员工XXX人，计算机、服务器等设备XXX台，具有办公室XX间，分布于2.2信息点分布情况（描述用户需要布线的信息点分布情况。）此次综合布线项目规划实施XXX个信息点，这些信息点的分布如下表所示：楼层 房间号 信息点数量 合计 备注3 综合布线总体布线及说明3.1 综合布线系统总体设计（描述本项目的总体设计思路，拓扑结构、选择传输介质、涉及哪些子系统等）根据我们对XXX企业需求的详细分析，我们认为XXX企业的综合布线项目应当采取3.2 综合布线产品选择（选择什么厂商的产品，简要介绍厂商和产品特性。）4 综合布线子系统实施设计（按照各个子系统来进行详细的设计，用语言来描述每个子系统的综合布线实现思路，给出具体的走线图。） 4.1 工作区子系统设计4.2 水平子系统设计4.3 管理子系统设计4.4 设备间子系统设计4.5 设备清单（描述本项目中使用的综合布线材料清单，可以参照如下的表格进行列举。注意其中不一定包括全部可能使用到的材料。）序号 材料名称 设备型号 品牌 单位 数量一、主要材料 A、工作区子系统 1 面板 2 底盒 3 模块 4 RJ-45接头 B、水平区子系统 5 双绞线 6 PVC线槽 C、管理子系统 7 配线架 8 机柜 9 管理环 二、辅助材料 1 线槽附件 2 辅助材料 3 打线钳 4 压线钳 三、其他费用 1 施工费用 2 税金 5综合布线管理为了XXX企业的综合布线系统日后维护时，查找线缆方便，我们对每一根光缆、双绞线线缆都进行编号。下面把编码规则简要说明以下。5.1 综合布线标识的代码定义（描述本系统中综合布线系统的标识如何定义，标识由哪些部分组成，各部分的含义。）5.2 双绞线和信息点的编号规则（描述本系统中综合布线系统标识的编号规则。）6 系统测试施工完成后，我们对整个布线系统要进行测试。其中，双绞线系统测试内容包括： 线路测试： 布线完工后测试。用FLUKE公司的DSP-4000 测试仪(或其他)，采用TIA CAT 5 Basic L + ACR方法进行测试。测试仪主机端采用3米的跳线，远端采用0.5米的跳线。测试项为：线对，阻抗，长度，Propagation Delay, Delaykew,近端串绕，远端串绕，衰减，近端ACR，远端ACR。 联机测试：整个工程完成后，选取若干个工作站，进行实际的联网测试。 测试完毕，写出测试报告。7 工程验收（1）验收参照规范工程验收，应参照： GB/T50312-2000（2）竣工文档在竣工时，我们将向用户提供如下布线有关文档： 布线系统各层平面图。可用于查信息点的位置，槽道的路线。 布线系统结构图。 用于查各级配线架、水平电缆、垂直电缆的连接关系、器件数量、种类等。 房间信息点与双绞线对照表。用于查询房间信息点对应的双绞线和配线架口。在一个房间里，信息点的顺序为从门的左边绕墙壁一周到门的右边，顺序为1、2、3。双口墙盒的口顺序为从左到右。 信息点跳线路径表。记录每次跳线修改活动。 布线系统维护记录。用来记录所有的维护操作，出现问题时将有助于查对失误的操作，以追踪和修改错误。水平系统电缆的计算按照AMP开放式布线系统设计总则标准的方法进行计算，其中：平均长度P1=（最短长度+最长长度+4*楼高）2 （米）总平均长度P2=平均长度+15%余量+线架预留+工作区预留（米）每箱可布电缆数N=最大可定购长度（305米）总平均长度（条）线缆箱数=信息端口数目每箱可布线电缆数。【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】精选范本,供参考！
