任务七汽车电动车窗.ppt

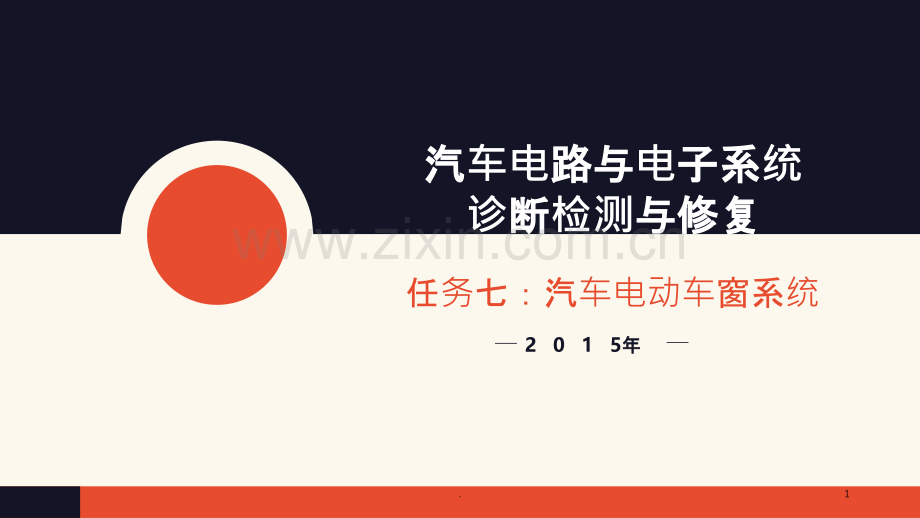

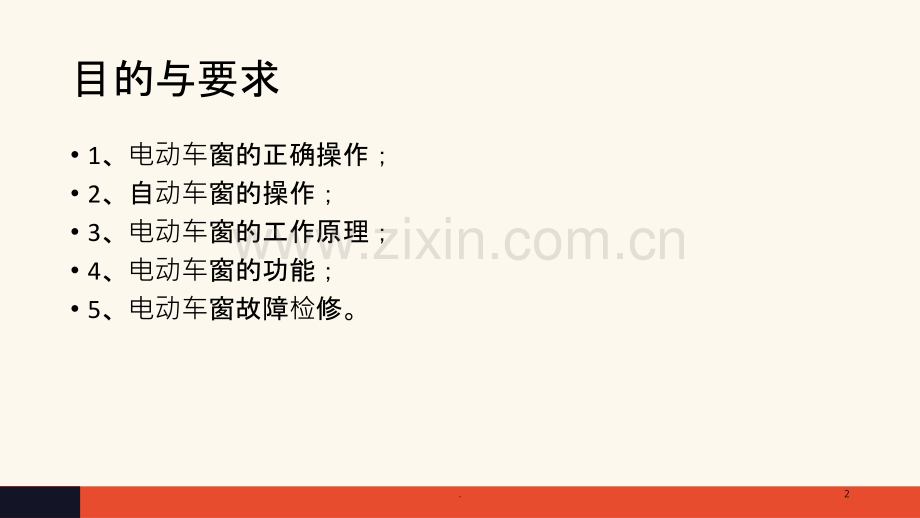

口令：BBS11132015年年汽汽车电路与路与电子系子系统诊断断检测与修复与修复 任务七：汽车电动车窗系统1.口令：BBS1113目的与要求1、电动车窗的正确操作；2、自动车窗的操作；3、电动车窗的工作原理；4、电动车窗的功能；5、电动车窗故障检修。2.口令：BBS1113重点与难点重点：1、掌握自动电动车窗的正确操作方法；2、电动车窗的工作原理；3、电动车窗故障检修。难点：自动车窗的工作原理。3.口令：BBS1113一、电动车窗的功能电动车窗是指以电为动力使车窗玻璃自动升降的车窗。驾、乘人员操纵开关接通车窗电动机的电路，电动机产生动力通过一系列机械传动，使车窗玻璃按要求进行升降。4.口令：BBS1113主要功能:（1）手动升/降（2）自动升/降（3）后窗锁止（4）防夹保护功能（5）延时操作升/降（6）门锁联动关闭5.口令：BBS1113延时操作升/降有的车上装有延时开关，在点火开关断开约30S内（不同汽车时间不同），在车门打开以前，仍有电流供给，使驾驶员和乘客能有时间关闭车窗及操纵其他设备。6.口令：BBS1113门锁联动关闭如果驾驶员自车内走出而忘记把车窗关闭，不需再进入车内关窗，可以在车外通过中央门锁系统，将车窗自动地关闭。7.口令：BBS1113二、二、电动车窗的窗的组成成车窗玻璃窗玻璃车窗玻璃升降器窗玻璃升降器电动机机控制开关控制开关 8.口令：BBS11131 1、电动机机双向直流双向直流电动机机永磁式永磁式每个每个车门各有一个各有一个电动机，通机，通过开关控制开关控制电动机中的机中的电流方向，流方向，从而控制玻璃的升降。从而控制玻璃的升降。每个每个电动机机电路中均有断路器保路中均有断路器保护9.口令：BBS111310.口令：BBS11132 2、控制开关、控制开关-总开关开关装在装在仪表板或表板或驾驶员侧车门上，因此上，因此驾驶员可以控制每个可以控制每个车窗玻璃窗玻璃的升降。的升降。功用：所有功用：所有车门升降、后窗升降、后窗锁止止11.口令：BBS1113分开关：分开关：分分别安装在每个安装在每个车窗上，乘客可以窗上，乘客可以对各个各个车窗窗进行升降控制。行升降控制。总开关上开关上“车窗窗锁止止”开关开关锁止止时，分开关失效，分开关失效只有当点火开关在只有当点火开关在“ON”或或“ACC”位置位置时，开关才起作用。，开关才起作用。12.口令：BBS111313.口令：BBS1113提醒带有智能功能的电动车窗的操纵开关包括：（1）点火开关将ON、ACC、LOCK信号传输到电动车窗总开关，以便控制电动车窗延时功能。（2）门控开关将驾驶员车门开、闭信号传输到电动车窗总开关，以便控制电动车窗延时功能。14.口令：BBS11133 3、车窗玻璃升降器窗玻璃升降器电动车窗升降器的形式：窗升降器的形式：绳轮式式交臂式交臂式软轴式式15.口令：BBS1113绳轮式玻璃升降器式玻璃升降器 16.口令：BBS1113交臂式玻璃升降器交臂式玻璃升降器 17.口令：BBS1113软轴式玻璃升降器式玻璃升降器 18.口令：BBS1113三、三、电动车窗控制窗控制电路及工作原理路及工作原理19.口令：BBS1113后后后后20.口令：BBS111321.口令：BBS11131 1、手、手动控制玻璃升降控制玻璃升降2 2、自、自动控制玻璃升降控制玻璃升降 22.口令：BBS1113说明不工作不工作时：电动机两端均搭机两端均搭铁工作工作时：电动机形成机形成电流回路：流回路：过开关改开关改变电流流流流动方向方向实现正反正反转，从而完成升或降。，从而完成升或降。23.口令：BBS111324.口令：BBS1113四、防四、防夹电动车窗窗1 1、“触触觉”防防夹2 2、“视觉”防防夹25.口令：BBS1113 防防夹电动车窗的控制原理窗的控制原理 26.口令：BBS1113“触触觉”防防夹在关闭的过程中，当霍尔传感器检测到转速有变化时就会向ECU传送信息，ECU向继电器发出指令，使电动机停转或反转(下降)，车窗也就停止上升或下降。27.口令：BBS1113“视觉”防夹距离车窗开口框上边缘4200mm范围内，一旦检测到有异物，传感器会把信息反馈至ECU，ECU发出指令使电动机停止运转。28.口令：BBS1113电动车窗的故障窗的故障诊断断29.口令：BBS11131 1、电动车电动车窗主开关的窗主开关的检测检测 检查电动车窗主开关的窗主开关的连接器端子接器端子30.口令：BBS11132 2、电动车电动车窗分开关的窗分开关的检测检测 检查电动车窗分开关的窗分开关的连接器端子接器端子31.口令：BBS1113直接用直接用12V12V电源的正极接源的正极接电动机接机接线端子中的端子中的1 1号号端子，端子，负极接极接电动机接机接线端子中的端子中的2 2号端子，号端子，这时车窗玻璃窗玻璃应能逐能逐渐下降；正极和下降；正极和负极反接，极反接，车窗玻璃窗玻璃应能上升。否能上升。否则，为电动机故障。机故障。3 3、电动车电动车窗窗电动电动机的机的检测检测32.口令：BBS1113O(_)o谢 谢 观看看！33.
