八年级下册物理作图题试卷测试题(Word版含解析).doc

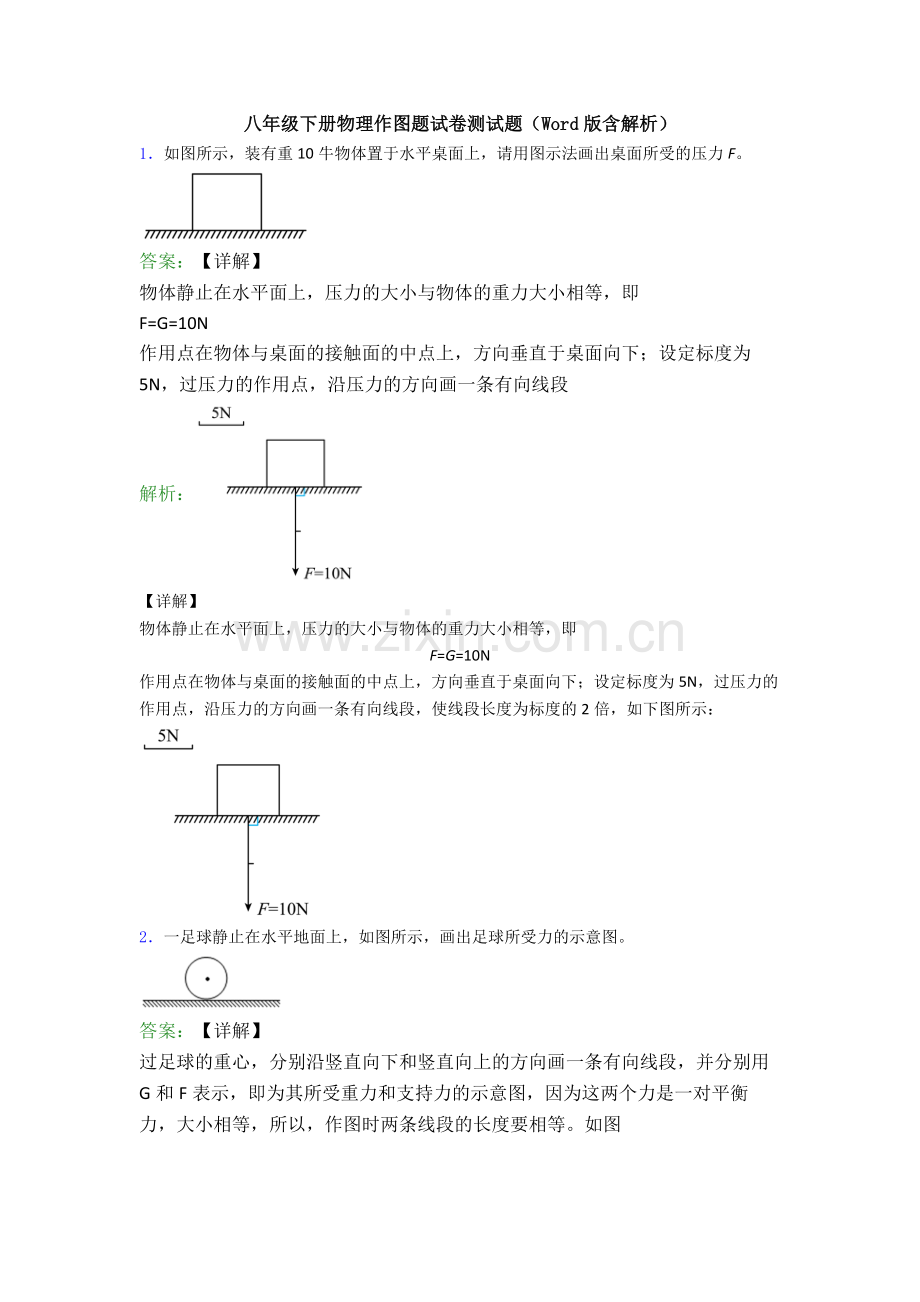

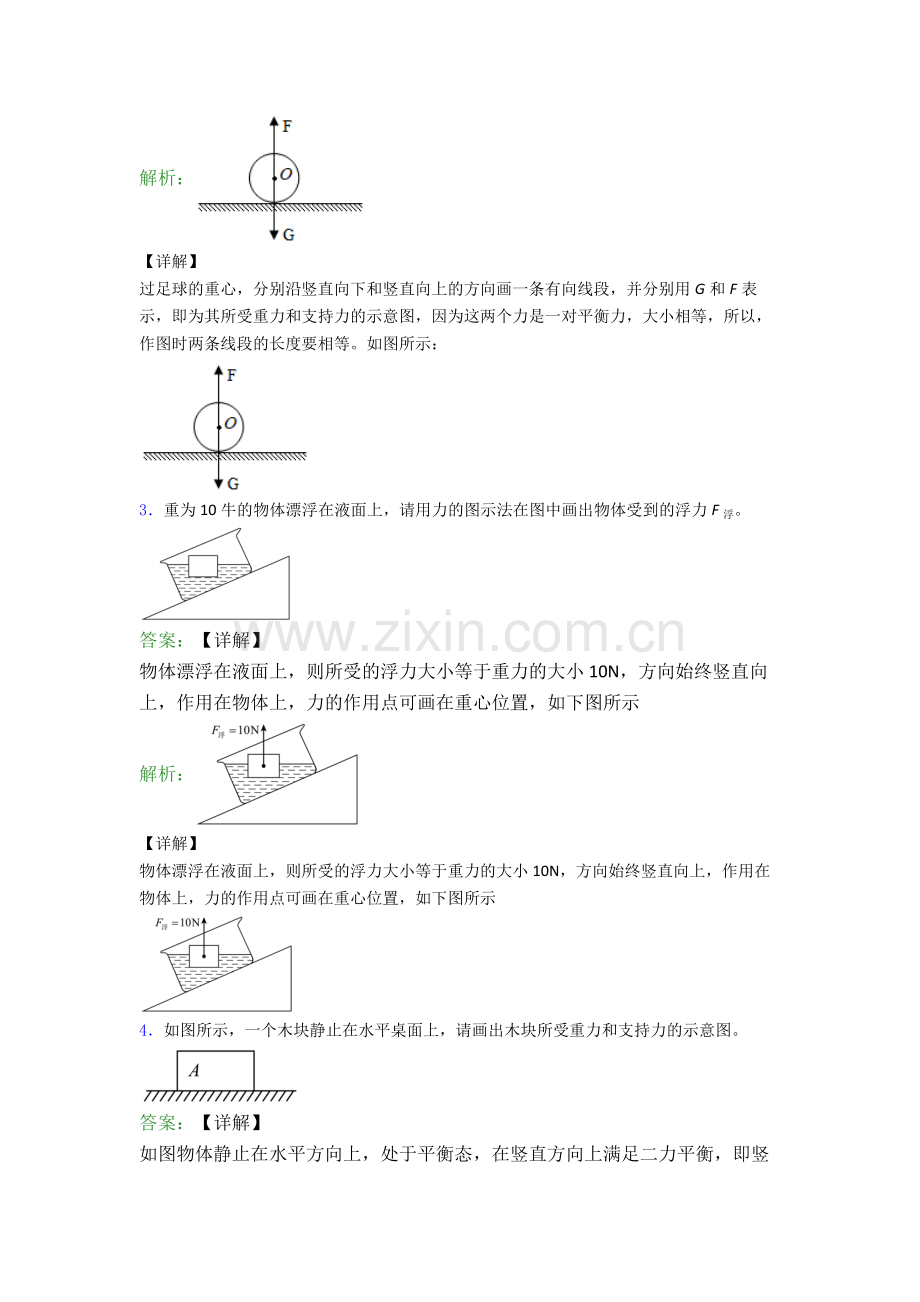

八年级下册物理作图题试卷测试题（Word版含解析）1如图所示，装有重10牛物体置于水平桌面上，请用图示法画出桌面所受的压力F。答案：【详解】物体静止在水平面上，压力的大小与物体的重力大小相等，即F=G=10N作用点在物体与桌面的接触面的中点上，方向垂直于桌面向下；设定标度为5N，过压力的作用点，沿压力的方向画一条有向线段解析：【详解】物体静止在水平面上，压力的大小与物体的重力大小相等，即F=G=10N作用点在物体与桌面的接触面的中点上，方向垂直于桌面向下；设定标度为5N，过压力的作用点，沿压力的方向画一条有向线段，使线段长度为标度的2倍，如下图所示：2一足球静止在水平地面上，如图所示，画出足球所受力的示意图。答案：【详解】过足球的重心，分别沿竖直向下和竖直向上的方向画一条有向线段，并分别用G和F表示，即为其所受重力和支持力的示意图，因为这两个力是一对平衡力，大小相等，所以，作图时两条线段的长度要相等。如图解析：【详解】过足球的重心，分别沿竖直向下和竖直向上的方向画一条有向线段，并分别用G和F表示，即为其所受重力和支持力的示意图，因为这两个力是一对平衡力，大小相等，所以，作图时两条线段的长度要相等。如图所示：3重为10牛的物体漂浮在液面上，请用力的图示法在图中画出物体受到的浮力F浮。答案：【详解】物体漂浮在液面上，则所受的浮力大小等于重力的大小10N，方向始终竖直向上，作用在物体上，力的作用点可画在重心位置，如下图所示解析：【详解】物体漂浮在液面上，则所受的浮力大小等于重力的大小10N，方向始终竖直向上，作用在物体上，力的作用点可画在重心位置，如下图所示4如图所示，一个木块静止在水平桌面上，请画出木块所受重力和支持力的示意图。答案：【详解】如图物体静止在水平方向上，处于平衡态，在竖直方向上满足二力平衡，即竖直向下的重力大小等于竖直向上的支持力，如下图所示解析：【详解】如图物体静止在水平方向上，处于平衡态，在竖直方向上满足二力平衡，即竖直向下的重力大小等于竖直向上的支持力，如下图所示5如图是载有木块的一辆平板车，在水平面上以速度v向右做匀速直线运动。不计空气阻力，请画出木块所受力的示意图。答案：【详解】木块在竖直方向上受到竖直向下的重力G，竖直向上的支持力F的作用；木块在竖直方向上静止，处于平衡状态，因此：F=G。木块与平板车一起在水平方向上做匀速直线运动，处于平衡状态，则木块在水平方解析：【详解】木块在竖直方向上受到竖直向下的重力G，竖直向上的支持力F的作用；木块在竖直方向上静止，处于平衡状态，因此：F=G。木块与平板车一起在水平方向上做匀速直线运动，处于平衡状态，则木块在水平方向上不受力；从木块的重心位置沿重力与支持力的方向上作出两个力的示意图，木块块所受力的示意图如图所示：6如图是是我们经常敲取瓶盖的起子。请在图中画出作用在A点最小的力F及在B点作出阻力F2。答案：【详解】由图示可知，O为支点，要使力最小，力臂最长，连接OA为最长的动力臂L，过A点作OA的垂线即为最小的力F，方向向上，在B点作出竖直向下的阻力F2。如下图解析：【详解】由图示可知，O为支点，要使力最小，力臂最长，连接OA为最长的动力臂L，过A点作OA的垂线即为最小的力F，方向向上，在B点作出竖直向下的阻力F2。如下图7如图所示，轻质杠杆在力F1、F2的作用下（F2未画出）处于平衡状态。O为支点，L2为力F2的力臂，请在图中画出F1的力臂L1和力F2的示意图。答案：【详解】反向延长F1的作用线，过点O作F1作用线的垂线段，即为F1的力臂L1；过阻力臂L2的末端作垂直于L2的作用线，与杠杆的交点为F2的作用点，F2的方向向下，在线段末端标出箭头，标出阻力F2解析：【详解】反向延长F1的作用线，过点O作F1作用线的垂线段，即为F1的力臂L1；过阻力臂L2的末端作垂直于L2的作用线，与杠杆的交点为F2的作用点，F2的方向向下，在线段末端标出箭头，标出阻力F2。如下图所示8如图所示，请画出作用力F的力臂l。答案：【详解】由图知，O为支点，由支点O向F的作用线作垂线段，得到力F的力臂；如图所示：解析：【详解】由图知，O为支点，由支点O向F的作用线作垂线段，得到力F的力臂；如图所示：9如图所示是小明钓鱼时的情景，他从水里拉出一条大鱼静止在空中。请以O为支点在图中大致位置画出动力F1和阻力F2及其力臂L2的示意图。答案：【详解】由图可知，支点是O，动力水平向左，先作出动力的作用线；鱼对绳子的拉力是阻力，方向竖直向下，由支点向阻力的作用线做垂线段，支点到垂足的距离就是阻力臂L2，如图所示：；解析：【详解】由图可知，支点是O，动力水平向左，先作出动力的作用线；鱼对绳子的拉力是阻力，方向竖直向下，由支点向阻力的作用线做垂线段，支点到垂足的距离就是阻力臂L2，如图所示：；10在图中，杠杆在力、的作用下处于静止状态，为力的力臂。在图中画出力的力臂和力的示意图。答案：【详解】过支点作作用线的垂线段，即为的力臂；过动力臂的末端作垂直于的直线，与杠杆的交点为的作用点，为使杠杆处于平衡状态，则的方向向右上方，在线段末端标出箭头，标出动力，如下图解析：【详解】过支点作作用线的垂线段，即为的力臂；过动力臂的末端作垂直于的直线，与杠杆的交点为的作用点，为使杠杆处于平衡状态，则的方向向右上方，在线段末端标出箭头，标出动力，如下图11如图所示，用向下的力拉绕在滑轮组上的绳子的一端，10s内绳子自由端移动了1.5m，重物上升了0.5m，画出滑轮组的绕线情况。答案：【详解】由题意可知，向下拉绳子时，承担动滑轮和物体总重的绳子有效股数根据“奇动偶定”的原则，绳子的固定端应先系在动滑轮挂钩上，据此绕线，如图所示：解析：【详解】由题意可知，向下拉绳子时，承担动滑轮和物体总重的绳子有效股数根据“奇动偶定”的原则，绳子的固定端应先系在动滑轮挂钩上，据此绕线，如图所示：12用图示的滑轮组匀速提起重物，当重物升高1米时，绳子的自由端被拉下4米，请用笔画出此滑轮组绳子的绕法。答案：【详解】重物升高1m，绳子的自由端移动4m，说明动滑轮有4段绳子承担重力，则从定滑轮开始绕线，如下图所示：解析：【详解】重物升高1m，绳子的自由端移动4m，说明动滑轮有4段绳子承担重力，则从定滑轮开始绕线，如下图所示：13一人站在水平地面上用滑轮组提升重物，请你用笔画线代替绳子在图中画出滑轮组的绕线方式。答案：【详解】由题知，人站在地面上用滑轮组提升重物，可从外向里依次绕线画出滑轮组的绕线方式，如图所示：解析：【详解】由题知，人站在地面上用滑轮组提升重物，可从外向里依次绕线画出滑轮组的绕线方式，如图所示：14工人师傅站在地上把货物提起，如图所示，请画出绳子的绕线方式。答案：【详解】根据题意知道，要使该滑轮组向下用力物体向上运动，应从定滑轮开始绕，或者从绳子自由端向下从外向里绕绳，如下图解析：【详解】根据题意知道，要使该滑轮组向下用力物体向上运动，应从定滑轮开始绕，或者从绳子自由端向下从外向里绕绳，如下图15如图所示，用滑轮组提升重物，画出最省力的绕法，在绳的末端画出力的方向，并用符号F标注。答案：【详解】图中滑轮组由一个定滑轮和两个动滑轮组成，从定滑轮开始，由里向外依次绕线有4段绳子通过动滑轮时最力，如图所示解析：【详解】图中滑轮组由一个定滑轮和两个动滑轮组成，从定滑轮开始，由里向外依次绕线有4段绳子通过动滑轮时最力，如图所示
