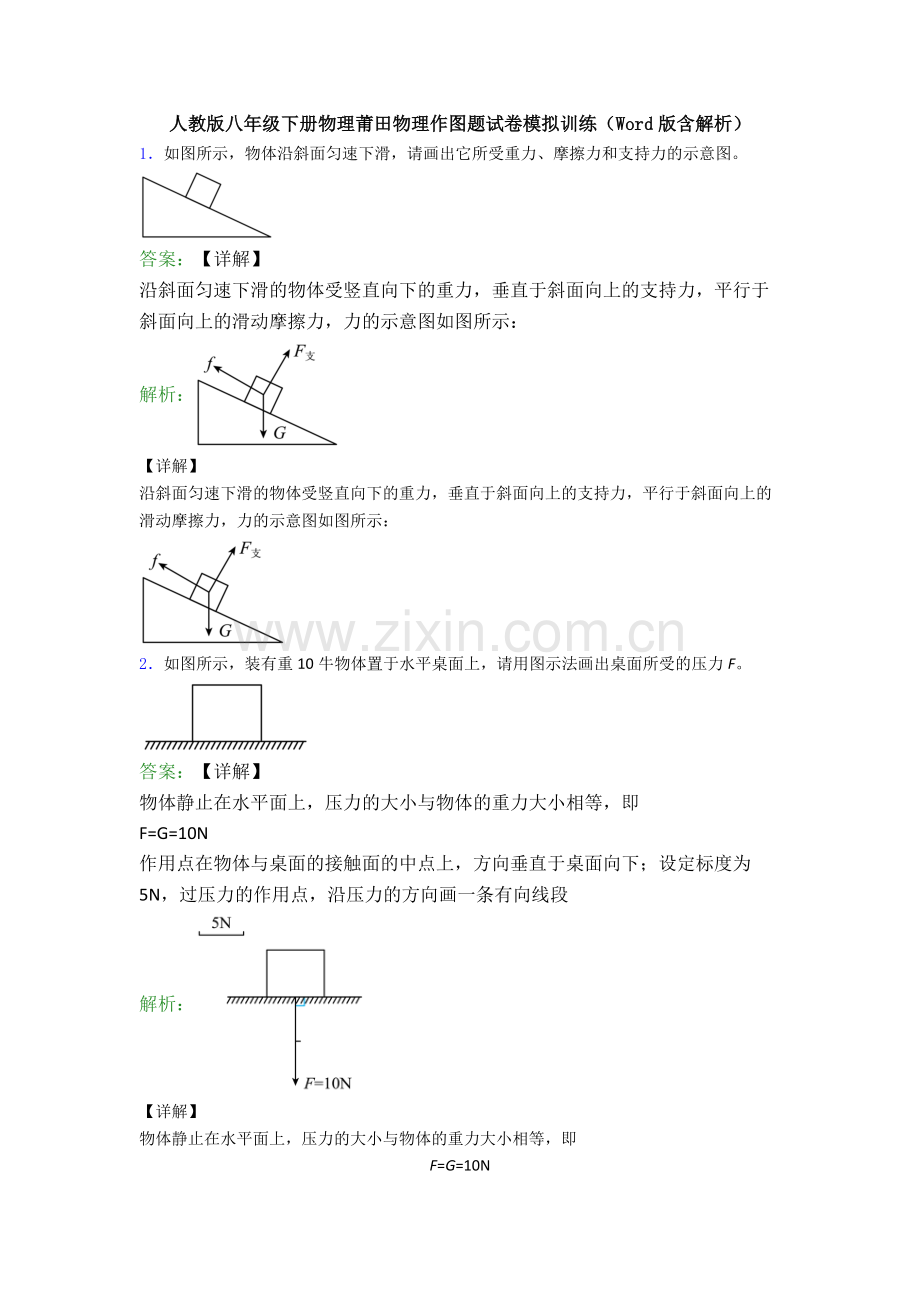

1．如图所示，物体沿斜面匀速下滑，请画出它所受重力、摩擦力和支持力的示意图。

答案：【详解】
沿斜面匀速下滑的物体受竖直向下的重力，垂直于斜面向上的支持力，平行于斜面向上的滑动摩擦力，力的示意图如图所示：
解析：
【详解】
沿斜面匀速下滑的物体受竖直向下的重力，垂直于斜面向上的支持力，平行于斜面向上的滑动摩擦力，力的示意图如图所示：

2．如图所示，装有重10牛物体置于水平桌面上，请用图示法画出桌面所受的压力F。

答案：【详解】
物体静止在水平面上，压力的大小与物体的重力大小相等，即
F=G=10N
作用点在物体与桌面的接触面的中点上，方向垂直于桌面向下；设定标度为5N，过压力的作用点，沿压力的方向画一条有向线段
解析：
【详解】
物体静止在水平面上，压力的大小与物体的重力大小相等，即
F=G=10N
作用点在物体与桌面的接触面的中点上，方向垂直于桌面向下；设定标度为5N，过压力的作用点，沿压力的方向画一条有向线段，使线段长度为标度的2倍，如下图所示：

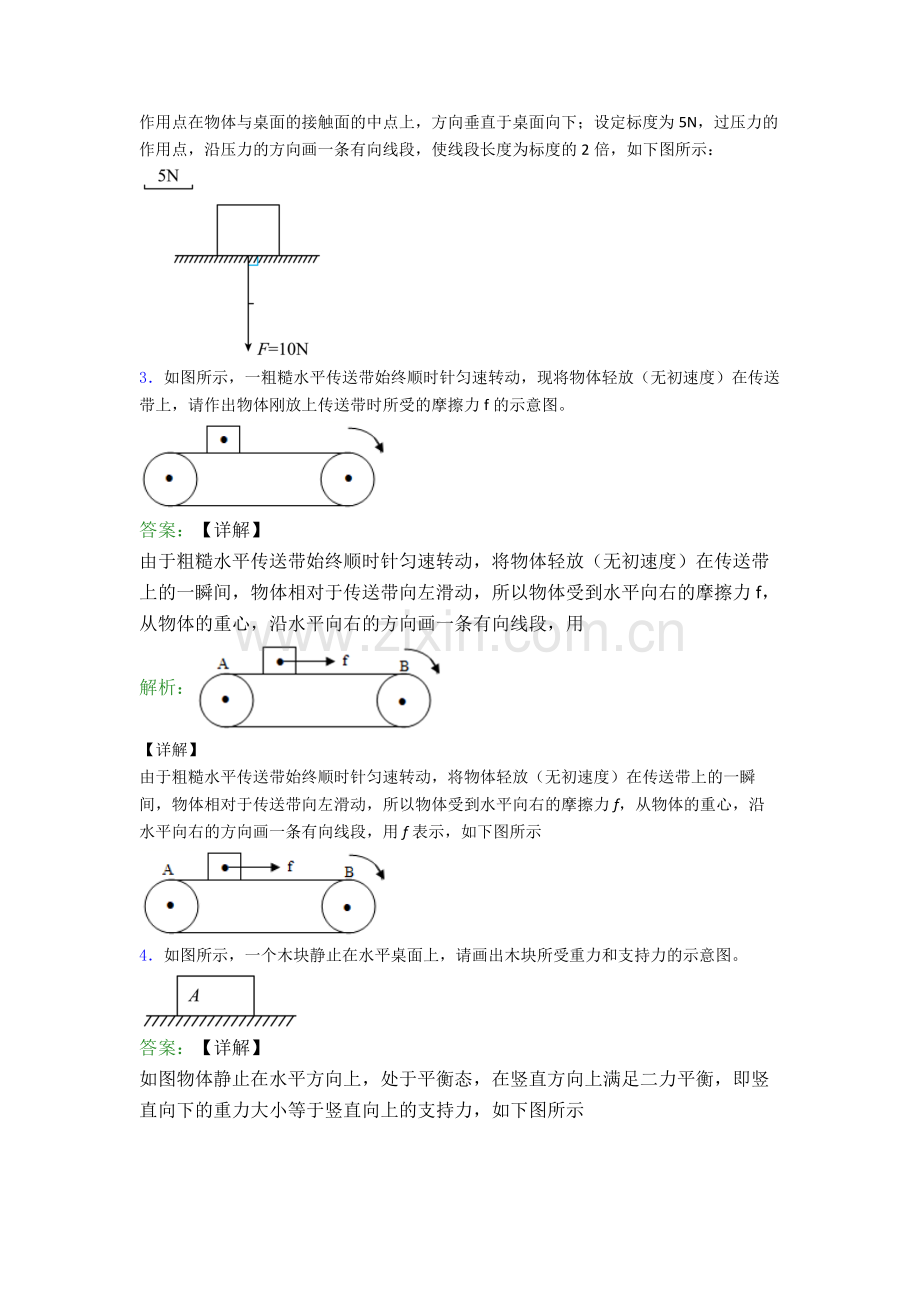

3．如图所示，一粗糙水平传送带始终顺时针匀速转动，现将物体轻放（无初速度）在传送带上，请作出物体刚放上传送带时所受的摩擦力f的示意图。

答案：【详解】
由于粗糙水平传送带始终顺时针匀速转动，将物体轻放（无初速度）在传送带上的一瞬间，物体相对于传送带向左滑动，所以物体受到水平向右的摩擦力f，从物体的重心，沿水平向右的方向画一条有向线段，用
解析：
【详解】
由于粗糙水平传送带始终顺时针匀速转动，将物体轻放（无初速度）在传送带上的一瞬间，物体相对于传送带向左滑动，所以物体受到水平向右的摩擦力f，从物体的重心，沿水平向右的方向画一条有向线段，用f表示，如下图所示

4．如图所示，一个木块静止在水平桌面上，请画出木块所受重力和支持力的示意图。

答案：【详解】
如图物体静止在水平方向上，处于平衡态，在竖直方向上满足二力平衡，即竖直向下的重力大小等于竖直向上的支持力，如下图所示
解析：
【详解】
如图物体静止在水平方向上，处于平衡态，在竖直方向上满足二力平衡，即竖直向下的重力大小等于竖直向上的支持力，如下图所示

5．如图是载有木块的一辆平板车，在水平面上以速度v向右做匀速直线运动。不计空气阻力，请画出木块所受力的示意图。

答案：【详解】
木块在竖直方向上受到竖直向下的重力G，竖直向上的支持力F的作用；木块在竖直方向上静止，处于平衡状态，因此：F=G。木块与平板车一起在水平方向上做匀速直线运动，处于平衡状态，则木块在水平方
解析：
【详解】
木块在竖直方向上受到竖直向下的重力G，竖直向上的支持力F的作用；木块在竖直方向上静止，处于平衡状态，因此：F=G。木块与平板车一起在水平方向上做匀速直线运动，处于平衡状态，则木块在水平方向上不受力；从木块的重心位置沿重力与支持力的方向上作出两个力的示意图，木块块所受力的示意图如图所示：

6．图中，轻质杠杆OA在力F1、F2的作用下处于静止状态，l2为力F2的力臂。在图中画出力F1的力臂l1、力F2的示意图。

答案：【详解】
过支点O作F1作用线的垂线段，即为动力臂l1；过力臂l2的下端作垂直于l2的直线，与杠杆的交点B为力F2的作用点，方向斜向左下方，如下图所示：
解析：
【详解】
过支点O作F1作用线的垂线段，即为动力臂l1；过力臂l2的下端作垂直于l2的直线，与杠杆的交点B为力F2的作用点，方向斜向左下方，如下图所示：

7．图甲是拍照时用的自拍杆，可以简化为图乙中以O为支点的杠杆，请你在图乙中画出：

（1）阻力F2的力臂l2；
（2）作用在A点的最小动力F1及其力臂l1。
答案：【详解】
（1）过支点O向阻力作用线作垂线段，即为阻力F2的力臂l2；
（2）在阻力、阻力臂一定的情况下，要使动力最小，由杠杆平衡条件可知动力臂需要最长，则由图知OA为最长的动力臂l1；阻力为手机
解析：
【详解】
（1）过支点O向阻力作用线作垂线段，即为阻力F2的力臂l2；
（2）在阻力、阻力臂一定的情况下，要使动力最小，由杠杆平衡条件可知动力臂需要最长，则由图知OA为最长的动力臂l1；阻力为手机对杆的压力，方向向下，所以为了使自拍杆平衡，则动力的方向应该向上；因动力与动力臂垂直，则过A点作垂直于OA向上的力，即为施加在A点的最小动力F1，如图所示

8．如图甲是一种活塞式抽水机的示意图，其中手柄AOB是一个杠杆，图乙是其简化示意图。请在图乙中画出：
（1）作用在A点的最小动力F1及力臂l1；
（2）阻力F2的力臂l2。

答案：【详解】
（1）由杠杆平衡条件可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OA作为动力臂l1最长；动力的方向应该向下，过点A垂直于OA向下作出最小动力F1的示意图。
解析：
【详解】
（1）由杠杆平衡条件可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OA作为动力臂l1最长；动力的方向应该向下，过点A垂直于OA向下作出最小动力F1的示意图。
（2）从支点O作阻力F2作用线的垂线，支点到垂足的距离为阻力臂l2；如图所示：

9．如图所示，某剧组因拍摄节目需要，设计通过拉力装置来改变照明灯的高度。轻质杠杆ABO可绕O点转动。请在图中画出杠杆所受拉力的力臂l1。

答案：【详解】
过支点O作垂直于动力作用线的垂线段即为杠杆所受拉力的力臂l1，如图所示：
解析：
【详解】
过支点O作垂直于动力作用线的垂线段即为杠杆所受拉力的力臂l1，如图所示：

10．如图所示为跷跷板的示意图，在跷跷板的左端某一位置放一个小球A，在跷跷板的右端某一位置放三个小球B、C、D，跷跷板整体处于图示的静止状态。请画出此时小球A对跷跷板的压力和压力对转轴O的力臂。

答案：【详解】
小球A对跷跷板的作用点在接触面上，方向垂直于跷跷板向下，过小球A和跷跷板的接触点做垂直于跷跷板向下的有向线段即为压力的示意图；过O点向压力的作用线做垂线，垂线段即为压力的力臂，如图所示：
解析：
【详解】
小球A对跷跷板的作用点在接触面上，方向垂直于跷跷板向下，过小球A和跷跷板的接触点做垂直于跷跷板向下的有向线段即为压力的示意图；过O点向压力的作用线做垂线，垂线段即为压力的力臂，如图所示：

11．在如图所示的滑轮组上绕线，使匀速提升重物G时最省力。

答案：【详解】
要使该滑轮组最省力，绳子应从动滑轮开始绕，此时承担拉力的绳子段数最多，如图所示
解析：
【详解】
要使该滑轮组最省力，绳子应从动滑轮开始绕，此时承担拉力的绳子段数最多，如图所示

12．用如图示所示的滑轮组提升重物，若拉力将绳子的自由端移动1m时，重物升高0.5m，请你在图中画出绳子绕法。

答案：【详解】
若拉力将绳子的自由端移动1m时，重物升高0.5m，绳端移动距离是物体上升高度的2倍，所以滑轮组的动滑轮绕2段绳子，如图所示：
解析：
【详解】
若拉力将绳子的自由端移动1m时，重物升高0.5m，绳端移动距离是物体上升高度的2倍，所以滑轮组的动滑轮绕2段绳子，如图所示：

13．请你用笔画线代替细线，画出滑轮组最省力的绕法。

答案：【详解】
图中有一个动滑轮和一个定滑轮，要求最省力，即由3段绳子承担物重时，是最省力的绕绳方法；绳子先系在动滑轮的上挂钩，绕过上面的定滑轮，再绕过动滑轮，如下图
解析：
【详解】
图中有一个动滑轮和一个定滑轮，要求最省力，即由3段绳子承担物重时，是最省力的绕绳方法；绳子先系在动滑轮的上挂钩，绕过上面的定滑轮，再绕过动滑轮，如下图

14．（1）在力F1、F2的作用下杠杆处于平衡状态，请在图中画出力F2的示意图以及力F1的力臂L1_______；
（2）如图所示是未装配好的滑轮组，请在图中画出滑轮组的绕绳方法，要求使用该滑轮组提升重物时最省力______。

答案：【详解】
（1）过力臂L2作杠杆的垂线，垂线与杠杆的相交点即是力F2在杠杆上的作用点，而F2方向向上，才能让杠杆平衡；过支点O作力F1的垂线段，此垂线段即为力臂L1，所以作图如下：
解析：
【详解】
（1）过力臂L2作杠杆的垂线，垂线与杠杆的相交点即是力F2在杠杆上的作用点，而F2方向向上，才能让杠杆平衡；过支点O作力F1的垂线段，此垂线段即为力臂L1，所以作图如下：

（2）图示滑轮组，将绳子固定在动滑轮上，之后逐一绕过定滑轮和动滑轮，这种情况下承重绳子为3根，是最省力的绕线，所以作图如下：

15．如图所示，某人用滑轮组提起物体，请在图中画出滑轮组最省力的绕线方式。

答案：【分析】
滑轮组绳子的绕法，有两种：一是绳子先系在定滑轮的固定挂钩上，绕过下面的动滑轮，再绕过上面的定滑轮；二是绳子先系在动滑轮的固定挂钩上，绕过定滑轮，然后再绕过动滑轮；滑轮组最省力的绕绳方法，
解析：
【分析】
滑轮组绳子的绕法，有两种：一是绳子先系在定滑轮的固定挂钩上，绕过下面的动滑轮，再绕过上面的定滑轮；二是绳子先系在动滑轮的固定挂钩上，绕过定滑轮，然后再绕过动滑轮；滑轮组最省力的绕绳方法，其实就是寻找连接动滑轮最多的绳子段数。
【详解】
图中滑轮组有两种绕线方法，一种是由两段绳子承担物重，另一种是由三段绳子承担物重；要想最省力，应选用三段绳子承担的绕法，即绳子先系在动滑轮的固定挂钩上，然后依次绕线，如图所示
