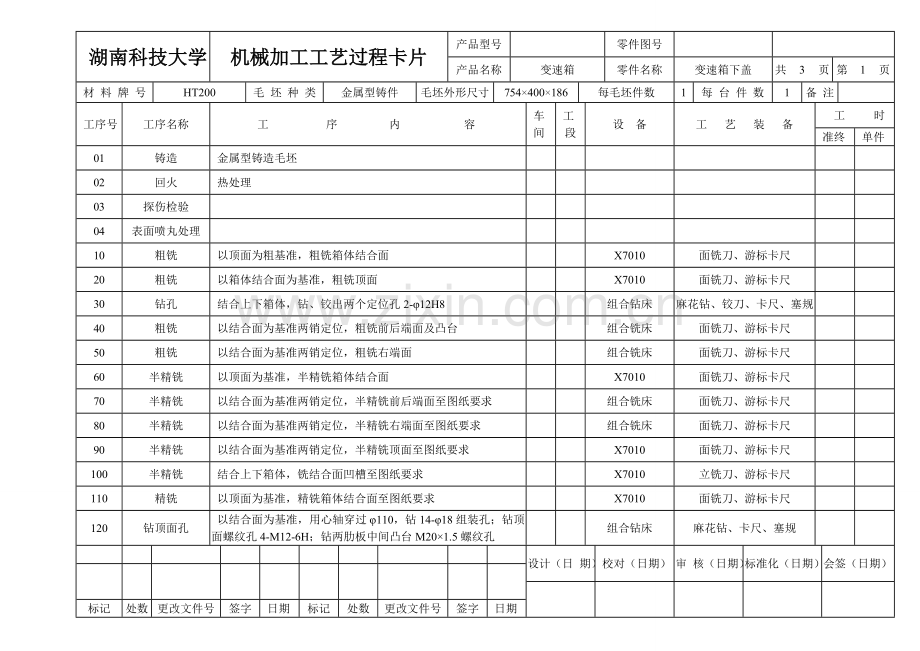

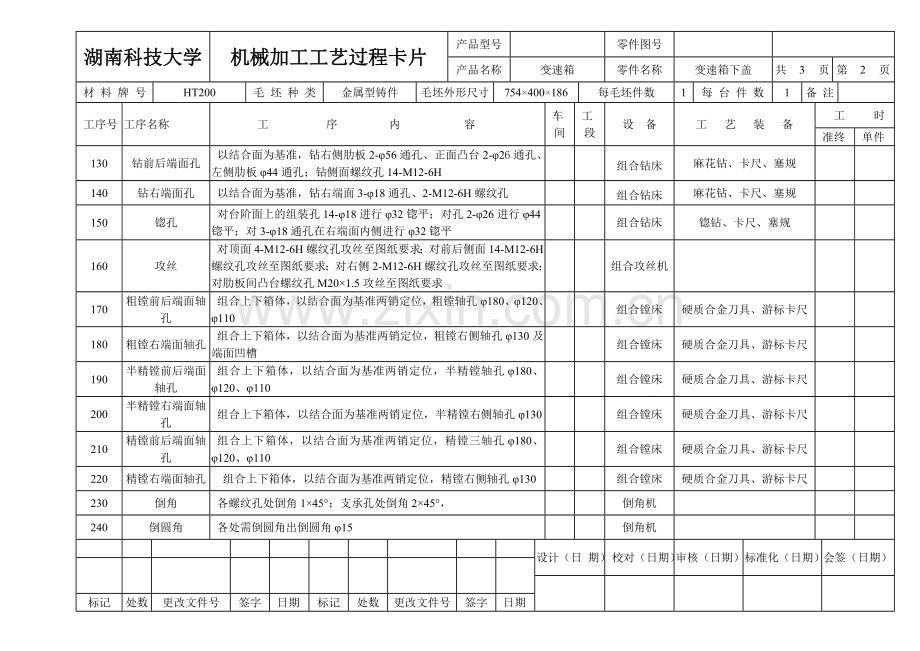

湖南科技大学机械加工工艺过程卡片产品型号零件图号产品名称变速箱零件名称变速箱下盖共3 页第1 页材 料 牌 号HT200毛 坯 种 类金属型铸件毛坯外形尺寸754400186每毛坯件数1每 台 件 数1备 注 工序号工序名称 工 序 内 容 车 间 工段设 备工 艺 装 备 工 时 准终 单件01铸造金属型铸造毛坯02回火热处理03探伤检验04表面喷丸处理10粗铣以顶面为粗基准，粗铣箱体结合面X7010面铣刀、游标卡尺20粗铣以箱体结合面为基准，粗铣顶面X7010面铣刀、游标卡尺30钻孔结合上下箱体，钻、铰出两个定位孔2-12H8组合钻床麻花钻、铰刀、卡尺、塞规40粗铣以结合面为基准两销定位，粗铣前后端面及凸台组合铣床面铣刀、游标卡尺50粗铣以结合面为基准两销定位，粗铣右端面组合铣床面铣刀、游标卡尺60半精铣以顶面为基准，半精铣箱体结合面X7010面铣刀、游标卡尺70半精铣以结合面为基准两销定位，半精铣前后端面至图纸要求组合铣床面铣刀、游标卡尺80半精铣以结合面为基准两销定位，半精铣右端面至图纸要求组合铣床面铣刀、游标卡尺90半精铣以结合面为基准两销定位，半精铣顶面至图纸要求X7010面铣刀、游标卡尺100半精铣结合上下箱体，铣结合面凹槽至图纸要求X7010立铣刀、游标卡尺110精铣以顶面为基准，精铣箱体结合面至图纸要求X7010面铣刀、游标卡尺120钻顶面孔以结合面为基准，用心轴穿过110，钻14-18组装孔；钻顶面螺纹孔4-M12-6H；钻两肋板中间凸台M201.5螺纹孔组合钻床麻花钻、卡尺、塞规设计（日 期） 校对（日期）审 核（日期）标准化（日期）会签（日期）标记处数更改文件号签字 日期标记处数更改文件号签字 日期湖南科技大学机械加工工艺过程卡片产品型号零件图号产品名称变速箱零件名称变速箱下盖共3 页第2 页材 料 牌 号HT200毛 坯 种 类金属型铸件毛坯外形尺寸754400186每毛坯件数1每 台 件 数1备 注 工序号工序名称 工 序 内 容 车间 工段设 备工 艺 装 备 工 时 准终 单件130钻前后端面孔以结合面为基准，钻右侧肋板2-56通孔、正面凸台2-26通孔、左侧肋板44通孔；钻侧面螺纹孔14-M12-6H组合钻床麻花钻、卡尺、塞规140钻右端面孔以结合面为基准，钻右端面3-18通孔、2-M12-6H螺纹孔组合钻床麻花钻、卡尺、塞规150锪孔对台阶面上的组装孔14-18进行32锪平；对孔2-26进行44锪平；对3-18通孔在右端面内侧进行32锪平组合钻床锪钻、卡尺、塞规160攻丝对顶面4-M12-6H螺纹孔攻丝至图纸要求；对前后侧面14-M12-6H螺纹孔攻丝至图纸要求；对右侧2-M12-6H螺纹孔攻丝至图纸要求；对肋板间凸台螺纹孔M201.5攻丝至图纸要求组合攻丝机170粗镗前后端面轴孔组合上下箱体，以结合面为基准两销定位，粗镗轴孔180、120、110组合镗床硬质合金刀具、游标卡尺180粗镗右端面轴孔组合上下箱体，以结合面为基准两销定位，粗镗右侧轴孔130及端面凹槽组合镗床硬质合金刀具、游标卡尺190半精镗前后端面轴孔组合上下箱体，以结合面为基准两销定位，半精镗轴孔180、120、110组合镗床硬质合金刀具、游标卡尺200半精镗右端面轴孔组合上下箱体，以结合面为基准两销定位，半精镗右侧轴孔130组合镗床硬质合金刀具、游标卡尺210精镗前后端面轴孔组合上下箱体，以结合面为基准两销定位，精镗三轴孔180、120、110组合镗床硬质合金刀具、游标卡尺220精镗右端面轴孔组合上下箱体，以结合面为基准两销定位，精镗右侧轴孔130组合镗床硬质合金刀具、游标卡尺230倒角各螺纹孔处倒角145；支承孔处倒角245，倒角机240倒圆角各处需倒圆角出倒圆角15倒角机设计（日 期） 校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字 日期标记处数更改文件号签字 日期湖南科技大学机械加工工艺过程卡片产品型号零件图号产品名称变速箱零件名称变速箱下盖共3 页第3 页材 料 牌 号HT200毛 坯 种 类金属型铸件毛坯外形尺寸754400186每毛坯件数1每 台 件 数1备 注工序号工序名称工 序 内 容车间工段设 备工 艺 装 备工 时准终单件250补底漆箱体内部加工面涂红色耐油底漆260检查检查零件是否符合要求设计（日 期） 校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字 日期标记处数更改文件号签字 日期湖南科技大学机械加工工序卡片产品型号零件图号产品名称变速箱零件名称变速箱下盖共22页第1页车间工序号工序名称材料牌号10粗铣HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数金属型铸件75440018611设备名称设备型号设备编号同时加工件数双立轴圆工作台铣床X7010夹具编号夹具名称切削液工位器具编号工位器具名称工序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量被吃刀量进给次数工时/minr/minm/minmm/zmm机动辅助1以顶面为粗基准，粗铣箱体结合面硬质合金面铣刀、游标卡尺1251570.245.011.90 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记处数更改文件号签 字 日 期标记处数更改文件号签 字 日 期湖南科技大学机械加工工序卡片产品型号零件图号产品名称变速箱零件名称变速箱下盖共22页第2页车间工序号工序名称材料牌号20粗铣HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数金属型铸件75440018611设备名称设备型号设备编号同时加工件数双立轴圆工作台铣床X7010夹具编号夹具名称切削液工位器具编号工位器具名称工序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量被吃刀量进给次数工时/minr/minm/minmm/zmm机动辅助1以箱体结合面为基准，粗铣顶面硬质合金面铣刀、游标卡尺1251570.24511.90 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记处数更改文件号签 字 日 期标记处数更改文件号签 字 日 期湖南科技大学机械加工工序卡片产品型号零件图号产品名称变速箱零件名称变速箱下盖共22页第3页车间工序号工序名称材料牌号30钻孔HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数金属型铸件75440018611设备名称设备型号设备编号同时加工件数组合钻床夹具编号夹具名称切削液工位器具编号工位器具名称工序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量被吃刀量进给次数工时/minr/minm/minmm/rmm机动辅助1组合上下箱体钻出两个定位孔高速钢麻花钻、游标卡尺50018.50.185.910.382铰定位销孔硬质合金铰刀、游标卡尺1254.710.80.110.31 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记处数更改文件号签 字 日 期标记处数更改文件号签 字 日 期湖南科技大学机械加工工序卡片产品型号零件图号产品名称变速箱零件名称变速箱下盖共22页第4页车间工序号工序名称材料牌号40粗铣HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数金属型铸件75440018611设备名称设备型号设备编号同时加工件数双立轴圆工作台铣床X7010夹具编号夹具名称切削液工位器具编号工位器具名称工序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量被吃刀量进给次数工时/minr/minm/minmm/zmm机动辅助1结合上下箱体，以结合面为基准，粗铣前后端面及凸台硬质合金面铣刀、游标卡尺1251570.24511.90 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记处数更改文件号签 字 日 期标记处数更改文件号签 字 日 期湖南科技大学机械加工工序卡片产品型号零件图号产品名称变速箱零件名称变速箱下盖共22页第5页车间工序号工序名称材料牌号50粗铣HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数金属型铸件75440018611设备名称设备型号设备编号同时加工件数双立轴圆工作台铣床X7010夹具编号夹具名称切削液工位器具编号工位器具名称工序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量被吃刀量进给次数工时/minr/minm/minmm/zmm机动辅助1结合上下箱体，以结合面为基准，粗铣右端面硬质合金面铣刀、游标卡尺1251570.24310.79 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记处数更改文件号签 字 日 期标记处数更改文件号签 字 日 期湖南科技大学机械加工工序卡片产品型号零件图号产品名称变速箱零件名称变速箱下盖共22页第6页车间工序号工序名称材料牌号60半精铣HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数金属型铸件75440018611设备名称设备型号设备编号同时加工件数双立轴圆工作台铣床X7010夹具编号夹具名称切削液工位器具编号工位器具名称工序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量被吃刀量进给次数工时/minr/minm/minmm/zmm机动辅助1以顶面为基准，半精铣箱体结合面硬质合金面铣刀、游标卡尺1802260.183.011.76 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记处数更改文件号签 字 日 期标记处数更改文件号签 字 日 期湖南科技大学机械加工工序卡片产品型号零件图号产品名称变速箱零件名称变速箱下盖共22页第7页车间工序号工序名称材料牌号70半精铣HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数金属型铸件75440018611设备名称设备型号设备编号同时加工件数双立轴圆工作台铣床X7010夹具编号夹具名称切削液工位器具编号工位器具名称工序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量被吃刀量进给次数工时/minr/minm/minmm/zmm机动辅助1以结合面为基准，半精铣前后端面硬质合金面铣刀、游标卡尺1802260.181.011.76 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记处数更改文件号签 字 日 期标记处数更改文件号签 字 日 期湖南科技大学机械加工工序卡片产品型号零件图号产品名称变速箱零件名称变速箱下盖共22页第8页车间工序号工序名称材料牌号80半精铣HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数金属型铸件75440018611设备名称设备型号设备编号同时加工件数双立轴圆工作台铣床X7010夹具编号夹具名称切削液工位器具编号工位器具名称工序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量被吃刀量进给次数工时/minr/minm/minmm/zmm机动辅助1以结合面为基准，半精铣右端面硬质合金面铣刀、游标卡尺1802260.13111.01 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记处数更改文件号签 字 日 期标记处数更改文件号签 字 日 期湖南科技大学机械加工工序卡片产品型号零件图号产品名称变速箱零件名称变速箱下盖共22页第9页车间工序号工序名称材料牌号90半精铣HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数金属型铸件75440018611设备名称设备型号设备编号同时加工件数双立轴圆工作台铣床X7010夹具编号夹具名称切削液工位器具编号工位器具名称工序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量被吃刀量进给次数工时/minr/minm/minmm/rmm机动辅助1以结合面为基准，半精铣顶面硬质合金面铣刀、游标卡尺1802260.18211.76 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记处数更改文件号签 字 日 期标记处数更改文件号签 字 日 期湖南科技大学机械加工工序卡片产品型号零件图号产品名称变速箱零件名称变速箱下盖共22页第10页车间工序号工序名称材料牌号100半精铣HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数金属型铸件75440018611设备名称设备型号设备编号同时加工件数双立轴圆工作台铣床X7010夹具编号夹具名称切削液工位器具编号工位器具名称工序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量被吃刀量进给次数工时/minr/minm/minmm/rmm机动辅助1结合上下箱体，半精铣结合面凹槽硬质合金面铣刀、游标卡尺18018.10.129.210.66 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记处数更改文件号签 字 日 期标记处数更改文件号签 字 日 期湖南科技大学机械加工工序卡片产品型号零件图号产品名称变速箱零件名称变速箱下盖共22页第11页车间工序号工序名称材料牌号110精铣HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数金属型铸件75440018611设备名称设备型号设备编号同时加工件数双立轴圆工作台铣床X7010夹具编号夹具名称切削液工位器具编号工位器具名称工序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量被吃刀量进给次数工时/minr/minm/minmm/rmm机动辅助1以结合面为基准，精铣结合面硬质合金面铣刀，游标卡尺1802260.13112.44 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记处数更改文件号签 字 日 期标记处数更改文件号签 字 日 期湖南科技大学机械加工工序卡片产品型号零件图号产品名称变速箱零件名称变速箱下盖共22页第12页车间工序号工序名称材料牌号120钻孔HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数金属型铸件75440018611设备名称设备型号设备编号同时加工件数组合钻床夹具编号夹具名称切削液工位器具编号工位器具名称工序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量被吃刀量进给次数工时/minr/minm/minmm/rmm机动辅助1以结合面为基准，钻顶面螺纹孔高速钢麻花钻、游标卡尺、90角尺71022.70.185.110.192以结合面为基准，钻组装孔高速钢麻花钻、游标卡尺、90角尺50028.30.35910.583以结合面为基准，钻两肋板中间凸台螺纹孔高速钢麻花钻、游标卡尺、90角尺50027.50.358.7510.58 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记处数更改文件号签 字 日 期标记处数更改文件号签 字 日 期湖南科技大学机械加工工序卡片产品型号零件图号产品名称变速箱零件名称变速箱下盖共22页第13页车间工序号工序名称材料牌号130钻孔HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数金属型铸件75440018611设备名称设备型号设备编号同时加工件数组合钻床夹具编号夹具名称切削液工位器具编号工位器具名称工序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量被吃刀量进给次数工时/minr/minm/minmm/rmm机动辅助1以结合面为基准，钻螺纹孔高速钢麻花钻、游标卡尺、万能角度尺71022.70.185.110.272以结合面为基准，钻右侧肋板通孔高速钢麻花钻、游标卡尺、万能角度尺12522.00.802810.753以结合面为基准，钻正面凸台通孔高速钢麻花钻、游标卡尺、万能角度尺25020.40.451311.014以结合面为基准，钻左侧肋板通孔高速钢麻花钻、游标卡尺、万能角度尺18024.90.702210.31 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记处数更改文件号签 字 日 期标记处数更改文件号签 字 日 期湖南科技大学机械加工工序卡片产品型号零件图号产品名称变速箱零件名称变速箱下盖共22页第14页车间工序号工序名称材料牌号140钻孔HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数金属型铸件75440018611设备名称设备型号设备编号同时加工件数组合钻床夹具编号夹具名称切削液工位器具编号工位器具名称工序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量被吃刀量进给次数工时/minr/minm/minmm/rmm机动辅助1以结合面为基准，钻螺纹孔高速钢麻花钻、游标卡尺、万能角度尺71022.70.185.110.275以结合面为基准，钻通孔高速钢麻花钻、游标卡尺、万能角度尺35520.10.35910.29 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记处数更改文件号签 字 日 期标记处数更改文件号签 字 日 期湖南科技大学机械加工工序卡片产品型号零件图号产品名称变速箱零件名称变速箱下盖共22页第15页车间工序号工序名称材料牌号150锪孔HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数金属型铸件75440018611设备名称设备型号设备编号同时加工件数组合钻床夹具编号夹具名称切削液工位器具编号工位器具名称工序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量被吃刀量进给次数工时/minr/minm/minmm/rmm机动辅助1以结合面为基准，对台阶上的组装孔锪平高速钢柱形锪钻、游标卡尺18018.10.20710.112以结合面为基准，对正面凸台孔内侧锪平高速钢柱形锪钻、游标卡尺18024.90.25910.093以结合面为基准，对右端面通孔内侧锪平高速钢柱形锪钻、游标卡尺18018.10.20710.11 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记处数更改文件号签 字 日 期标记处数更改文件号签 字 日 期湖南科技大学机械加工工序卡片产品型号零件图号产品名称变速箱零件名称变速箱下盖共22页第16页车间工序号工序名称材料牌号160螺纹孔攻丝HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数金属型铸件75440018611设备名称设备型号设备编号同时加工件数组合攻丝机夹具编号夹具名称切削液工位器具编号工位器具名称工序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量被吃刀量进给次数工时/minr/minm/minmm/rmm机动辅助1前后端面螺纹孔攻丝高速钢机动丝锥35513.41.2510.132顶面螺纹孔攻丝高速钢机动丝锥35513.41.2510.133右端面螺纹孔攻丝高速钢机动丝锥35513.41.2510.134两肋板中间凸台螺纹孔攻丝高速钢机动丝锥35522.31.510.06 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记处数更改文件号签 字 日 期标记处数更改文件号签 字 日 期湖南科技大学机械加工工序卡片产品型号零件图号产品名称变速箱零件名称变速箱下盖共22页第17页车间工序号工序名称材料牌号170粗镗HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数金属型铸件75440018611设备名称设备型号设备编号同时加工件数组合镗床夹具编号夹具名称切削液工位器具编号工位器具名称工序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量被吃刀
