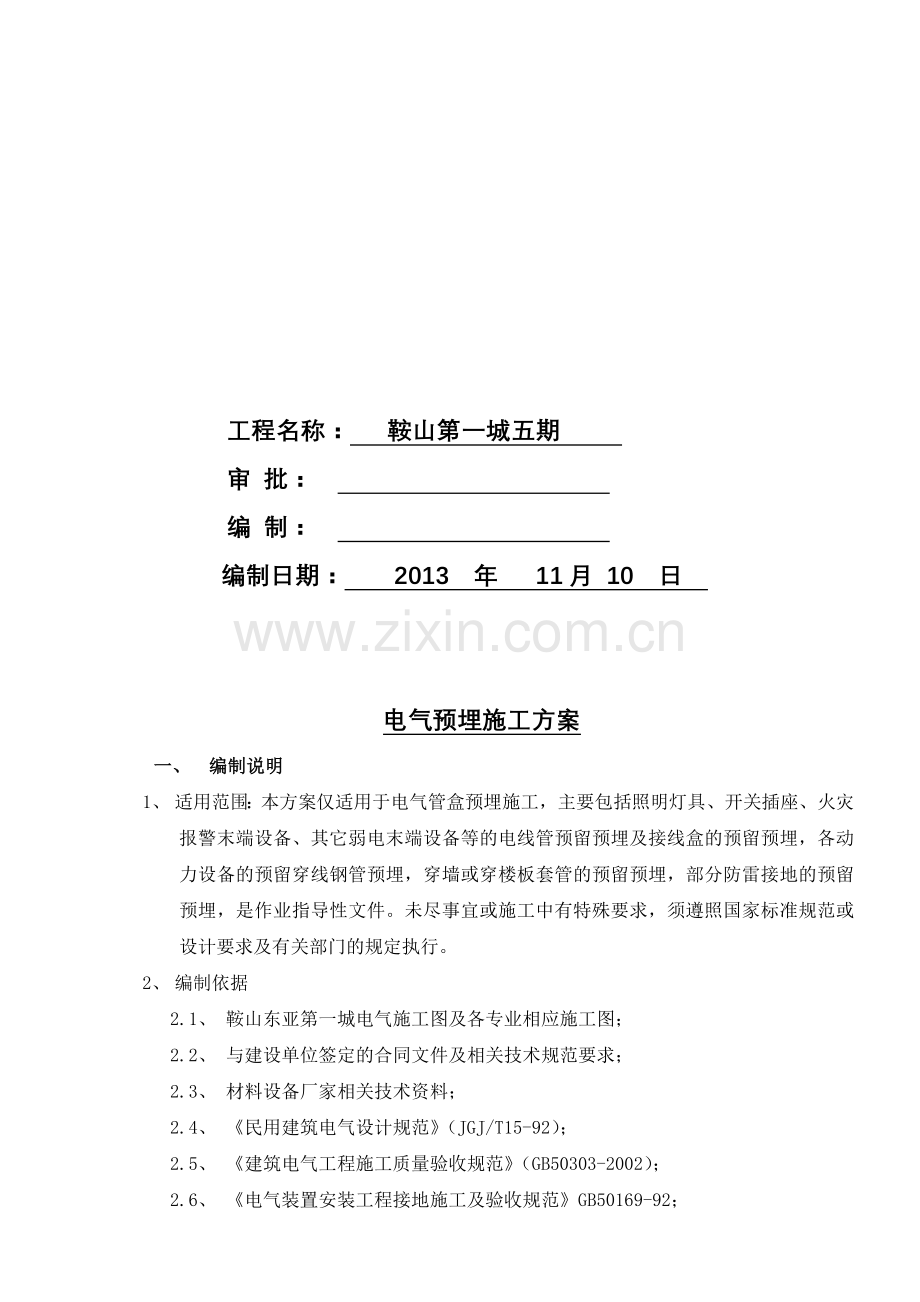

电气预埋施工方案

工程名称： 鞍山第一城五期
审 批：
编 制：
编制日期： 2013 年 11月 10 日

电气预埋施工方案
一、 编制说明
1、 适用范围：本方案仅适用于电气管盒预埋施工，主要包括照明灯具、开关插座、火灾报警末端设备、其它弱电末端设备等的电线管预留预埋及接线盒的预留预埋，各动力设备的预留穿线钢管预埋，穿墙或穿楼板套管的预留预埋，部分防雷接地的预留预埋，是作业指导性文件。未尽事宜或施工中有特殊要求，须遵照国家标准规范或设计要求及有关部门的规定执行。
2、 编制依据
2.1、 鞍山东亚第一城电气施工图及各专业相应施工图；
2.2、 与建设单位签定的合同文件及相关技术规范要求；
2.3、 材料设备厂家相关技术资料；
2.4、 《民用建筑电气设计规范》（JGJ/T15-92）；
2.5、 《建筑电气工程施工质量验收规范》（GB50303-2002）；
2.6、 《电气装置安装工程接地施工及验收规范》GB50169-92；
2.7、 《施工现场临时用电安全技术规范》JGJ46-2005；
2.8、 本公司深化设计的施工图及在多项类似工程中的施工经验。

二、 工程概况
1、 工程简介
1.3工程概况
工程名称：鞍山市东亚第一城442#地五期工程
工程地点：鞍山市铁东区明山街50号。
建筑面积：总建筑面积约为94761.8平方米
层数：地下1层，地上18/11层
结构类型：剪力墙结构
2、 电气系统简介
2.4、防雷与接地：本工程为二类 防雷建筑物，接地方式采用TN-S系统。本工程电力系统、各弱电系统和防雷装置的接地采用共用形式，利用基础内的钢筋网做综合接地体，屋顶设置避雷带，采用Ф10镀锌圆钢做不大于10米X10米的网络，接地电阻小于0.5Ω,45米及以上每两层设均压环，均压环与该墙外侧上的所有金属窗、构件、引下线焊接，并利用柱内两根主钢筋Ф16以上竖向主钢筋通长焊连接作引下线。本工程采用总等电位连接，将建筑物内所有保护干线、设备进线总管、建筑的金属构件等正常不带电金属导体进行接地连接。游泳池，带淋浴设备的卫生间及专门的淋浴间采用局部等电位连接。至消防中心的接地干线由消防控制室接地极引至接地体，弱电系统接地采用从总等电位端子单独引出接地干线至弱电设备。

2.5、主要设备工程量见下表。
序 号
名 称
规格型号
单位
数 量
1
高压配电柜

台
22
2
低压配电柜

台
85
3
变压器
 SCB9-1600KVA
台
4
4
变压器
 SCB9-2000KVA
台
4
5
电容器

套
16
6
变频器柜

套
4
7
柴油发电机组
 1250KVA/850KVA
台
2
8
动力配电箱

套
350
9
控制箱

组
1
10
照明配电箱

台
4

3、建筑电气预埋主要包含以下系统：防雷接地预留预埋，照明及小动力管盒及套管预埋，消防报警系统管盒预埋，其它弱电系统管盒预埋，各电缆线及桥架穿墙套管预埋及穿楼板和墙体孔洞预留等。同时，应做好与总承包施工单位所预留预埋管盒的交接工作，核对清楚各预留管盒的走向及尺寸位置，以及土建所预留孔洞的位置和尺寸核对等工作，并完成总承包施工单位没有预留预埋完（与二次结构相关的管盒）的施工项目。

三、 施工准备
1、 图纸准备：由技术负责人组织参加施工的专业技术员，班组长认真熟悉施工图纸及相关设计文件、标准规范，掌握设计意图及设计要求，对图中所选用的电气设备和主要材料进行统计。做好施工图纸的审查、会审，参加设计交底及图纸会审。
2、 材料准备
2.1、钢管的材质、壁厚必须合格，外观检查钢管壁厚均匀、焊缝均匀、无劈裂、毛刺砂眼、棱刺和凹扁等缺陷。
2.2、钢制灯头盒、开关盒的金属板厚度符合规范要求,镀锌层无剥落,无变形开焊,敲落孔完整无缺,面板安装孔与接地线焊接脚齐全。
2.3、根据施工图,加工好各种盒、箱、弯管。
2.4、管箍使用通丝管箍, 丝扣清晰、不乱扣,镀锌层完好无剥落、无劈裂、两端光滑无毛刺。
2.5、预留预埋用主要材料如下：

序号
名 称
规格型号
单位
数量
1
镀锌电线管
  SC20
米
50000
2
镀锌电线管
SC25
米
20000
3
镀锌电线管
  SC32
米
8000
4
镀锌钢管
  SC50
米
1000
5
镀锌钢管
  SC100
米
300
6
接线盒
 八角/四角，86型
套
50000
7
镀锌扁钢
25*4
米
500
8
镀锌扁钢
40*4
米
500
9
镀锌圆钢
Ф10
米
5000
10
镀锌圆钢
Ф16
米
5000

3、 工器具，主要用工器具如下表：
序号
名 称
规格型号
单位
数量
1
电焊机
  250A/180A
米
6
2
电锤
0.6KW
米
6
3
手电钻

米
6
4
弯管器
Ф20/Ф25/Ф32
米
6
5
套丝板手
Ф20/Ф25/Ф32
米
9
6
手锤

套
8
7
钢卷尺
5米
把
10
8
移动用三级配电箱

套
5
9
照明灯具

套
10
10
临时用电线缆

米
500
其它还配备如铅笔、钢锯、锯条、半圆锉、工具袋及相关辅助工具等。

4、 人员组织
本工程电气预留预埋施工阶段主要人员配置如下：
项目执行经理：余湘北 项目生产经理：佘葡鸿
项目技术负责人：何键 电气专业负责人：姚 健；
材料部经理：陈广敏 材料员：单杰亚 库管员：李学俊
安全员：陈建国 质量员：王智杰 预算员：陈华安
电气工长：王海滨 电气技术员：徐春伟；
本工程电气工程分两个施工队：其中施工一队队长：冷宏伟；副队长：邹熙；负责1#塔楼，地库二层，地库三层电气施工及3#塔楼电气预留预埋；施工二队队长：王龙成；副队长：周刚；负责2#塔楼，地库一层，地库四层电气施工；
电气预留预埋施工阶段配备施工作业人员如下：专业电工12名、电焊工6名，其他工种15名；所有施工作业具体工作在项目部的统一管理下由施工队长负责安排。进入施工安装阶段，再配备专业电工8名、电焊工3名，其他工种26名，总人数计划70人，并根据现场进度实际情况作业人员再作适当调整。
5、 与土建专业配合
4.1、顶板内管路敷设：土建完成顶板、梁支模，梁钢筋绑扎完毕，现浇板底层钢筋绑扎完毕、上层钢筋绑扎之前，电气配管及其它预留预埋工作完成。
4.2、混凝土墙内管路敷设：土建墙体、梁、柱钢筋绑扎完成后，支立模板前，电气配管及其它预留预埋工作完成。
4.3、二次结构墙体内管路敷设：二次结构墙体砌筑完成后，电气配管开始开槽配管，接线盒定位，然后再由土建抹灰完成。

四、 质量要求及技术措施
1、 流程：检查材料→预制加工→测定箱盒位置→箱盒固定→管路敷设→管路连接→关键部位处理→地线连接。
2、 本工程强弱电系统管材均采用镀锌钢电线管。
3、 管子的弯曲采用冷煨法，使用弯管器弯曲。
4、 所有管路连接采用螺纹连接,套丝不得有乱扣现象,上好管箍后,管口应对严,外露丝扣不多于2扣。
5、 采用螺纹连接时,连接处的两端用专用接地卡固定跨接地线，明配管时只能用螺纹连接。
6、 钢管进盒顺直，采用丝扣连接，盒内设一个锁紧丝扣杯臣，盒外为线管直接头与电线管连接。箱、盒开孔应整齐并与管径吻合,要求一管一孔,不得开长孔,铁制盒、箱严禁用电、气焊开孔。
7、 由于接地跨接损坏镀锌层，用红丹漆在接线盒内进行防腐处理。
8、 盒内防腐油漆干后，用堵头堵好管口，并用湿锯木灰堵满盒，再用胶布包牢，胶布包住盒边不超过1CM。
9、 钢管管口毛刺须清理干净，以手摸感觉不易划伤手为标准。
10、 各种管路、接线盒位置与标高严格按照图纸施工。
11、 标高控制以土建所弹标准线为参考，每层找一点作为楼层所有预埋管盒基准点，用水平管抄至各预埋管盒位置，各点均须从基准点抄出。各系统终端面板之接线盒标高按设计标高抬高0.5CM预埋，各明装配电箱接线盒用预制铁皮盒，盒底标高为设计配电箱标高抬高5CM。防火卷帘门按扭处预留预制铁皮盒，穿线管管口要套丝。各暗装箱体铁皮盒参照系统图箱体尺寸，上下方向分别大于箱体10CM，左右方向分别大于箱体5CM，厚度以箱体厚度为准。
12、 剪力墙、柱内接线盒须固定牢固，接线盒不能松动，以手摇不动为原则。固定牢靠后，保证接线盒不变形，不倾斜。盒口紧贴模板，保证浇注砼时不走位，不变形。
13、 各种水泵及其他设备明管段须一次到位，钢管露出地面长度按照预算预留长度考虑。
14、 所有露出地面、墙的管口需用堵头堵好后用胶布缠紧。
15、 当线路暗配时，电线保护管宜沿最近的路线敷设，并应减少弯曲。埋入建筑物、构筑物内的电线保护管，与建筑物、构筑物表面的距离不应小于15mm。
16、 电线保护管的弯曲处，不应有折皱、凹陷和裂缝，且弯扁程度不应大于管外径的10%。
17、 电线保护管的弯曲半径：
17.1、当线路明配时，弯曲半径应大于管外径的6倍；当两个接线盒之间只有一个弯曲时，其弯曲半径应大于管外径的4倍。
17.2、当线路暗配时，弯曲半径应大于管外径的6倍；当埋设于地下或混凝土内时，其弯曲半径应大于管外径的10倍。
18、 管路敷设沿最短线路并应减少弯曲和重叠交叉，当电线保护管遇下列情况之一时，中间应增设接线盒或拉线盒，且接线盒或拉线盒的位置应便于穿线。
18.1.管长度每超过30m，无弯曲。
18.2.管长度每超过20m，有一个弯曲。
18.3.管长度每超过15m，有二个弯曲。
18.4.管长度每超过8m，有三个弯曲。
19、 水平或垂直敷设的明配电线保护管，其水平或垂直安装的允许偏差为１.５％，全长偏差不应大于管内径的１／２。
20、 钢管不应有折扁和裂缝。管内应无铁屑及毛刺，切断口应平整，管口应光滑，以手摸感觉不易划伤手为标准。
21、 钢管连接处的管内表面应平整、光滑。
22、 镀锌钢管敷设于普通土层内，管道应刷沥青漆，做防腐处理。
23、 严格核实留洞图及专业施工图，防止错、漏或大的误差发生。
24、 及时自检、互检，办理交接检验、预检、隐检等验收手续，并将资料完善归档。
25、防雷接地的质量要求及技术措施见防雷接地施工方案。
五、 施工进度控制
严格按照总承包施工进度计划实施，同时按照我司为配合总承包施工进度编制的机电施工进度计划实施，主要参照总承包施工进度计划，二次结构施工进度计划，精装修施工进度计划，机电施工进度计划等，电气预留预埋施工进度计划详见附表。

六、 质量保证措施
1、 本工程质量要求为：合格，质量目标：建筑长城杯；
2、健全工地质量管理体系，实行技术负责人制，负责专业技术和质量工作；
3、建立质量分析小组，经常分析施工过程中出现的技术和质量问题，并负责解决；
4、 严格执行专业操作规程，各专业工种要持证上岗；
5、 严格执行质量管理中的自检、专检和交接检查工作，做到各项检查有记录；
6、 搞好工序的交接工作，坚持上道工序不合格，下道工序不施工的原则；
7、 实行挂牌制，做到明确工作内容，质量管理标准、检验方法和检查验收条件等；
8、 执行原材料进厂检查验收制度，做到进厂的材料、半成品都符合设计要求的型号、规格、材质，并有产品合格证或产品质量证明书，有专人、专帐、专库管理；
9、 开工前组织全体施工人员一次联合质检和质量分析会，并做好记录；
10、 各工种、工序严格按规范和技术交底操作；
11、 检测及试验用器具、仪表必须经计量部门检定认定合格后，并在合格期内使用；
12、严格执行工序三级质量控制。

七、安全保证措施
1、基本安全技术措施
1.1、进入现场必须戴安全帽，禁止穿拖鞋或光脚，禁止穿裙子进入工地现场；
1.2、登高作业必须系安全带，严禁投掷物料；
1.3、施工现场临时用电参考执行《施工现场临时用电安全技术规范》JGJ46-2005；
1.4、所有安全措施须经安全部门检查、确认，对施工人员做好安全交底，并记录；
1.5、严格遵守电工安全操作规程，持证上岗。
1.6、施工中所用照明、电动工具使用后，应特别注意开关是否断电；
1.7、要正确使用工具，尤其是各种电动工具应严格按使用说明书规定来使用，不得乱用，以免发生人身和设备事故；
1.8、现场的工具的材料要严格保管，以防丢失；
1.9、坚持每天的施工现场整理，做到工完料尽场地清；
1.10、每项工作完成做好班组施工记录或隐蔽工程记录，做好自检记录；
1.11、进入施工现场，带齐安全防护用品，临边、临口处注意防护；
1.12、坚持每周一次安全例会，并做好记录；
2 、现场施工时密切配合其他专业施工，做到安全、文明、保质保量，遵守国家现行临时用电规范规程，并做到：
2.1、使用符合临时用电规范的配电箱。
2.2、垂直运输时遵守现场秩序，配合其他专业操作人员，以免发生安全事故或影响现场施工秩序。
2.3、做好现场消防安全工作，以免发生火灾或造成人员烧伤、烫伤等安全事故。
2.4、施工现场按指定地点集中堆放材料、机具、专人看管，以免丢失和影响施工。
2.5、施工机械和电气设备，不得超负荷作业和带病运转，按照规范，正确使用工具。
3、此方案未提及处，需根据国家现行相应规范规程和现场实际情况，及时调整各项安全措施。
八、成品保护
1、现浇混凝土楼板上配管时，注意不要踩坏钢筋，土建浇注混凝土时，电工应留人看守，以免振岛混凝土时损坏配管及盒、箱移位，遇有管路损坏时，应及时修复。
2、二次结构开槽配管时，开槽不得过大、过深或过宽，梁柱和混凝土楼板内均不得随意开槽打洞，混凝土墙、楼板等均不得断筋。
3、模板拆除后应及时对预留预埋的电气管盒进行疏通，并穿好引线铁丝，同时对露出的管做好封堵及保护，防止被堵住及损坏，已经清理出的盒子亦做好封堵保护，并随时检查封堵完好情况，防止被破坏。
4、对于分段交接的施工段，外露的电气管盒应做好封堵和保护，防止损坏，堵塞和折断，经常巡逻检查，并与其他专业交涉，注意成品保护。
5、其他专业在施工中，应注意保护电气配管，严禁私自改动电线管及电气设备。
