八年级物理下册作图题试卷同步检测（Word版含答案）

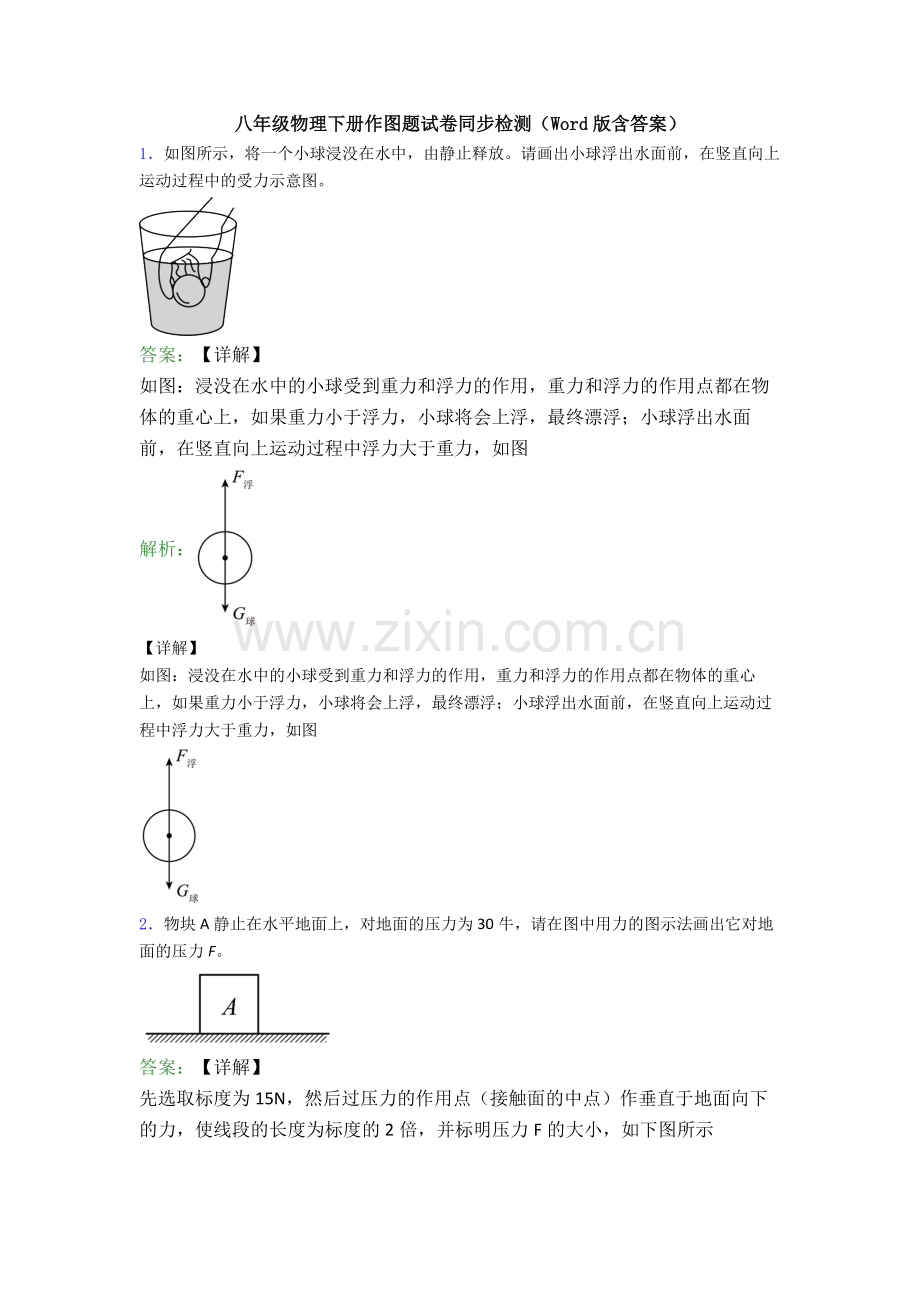

1．如图所示，将一个小球浸没在水中，由静止释放。请画出小球浮出水面前，在竖直向上运动过程中的受力示意图。

答案：【详解】
如图：浸没在水中的小球受到重力和浮力的作用，重力和浮力的作用点都在物体的重心上，如果重力小于浮力，小球将会上浮，最终漂浮；小球浮出水面前，在竖直向上运动过程中浮力大于重力，如图
解析：
【详解】
如图：浸没在水中的小球受到重力和浮力的作用，重力和浮力的作用点都在物体的重心上，如果重力小于浮力，小球将会上浮，最终漂浮；小球浮出水面前，在竖直向上运动过程中浮力大于重力，如图

2．物块A静止在水平地面上，对地面的压力为30牛，请在图中用力的图示法画出它对地面的压力F。

答案：【详解】

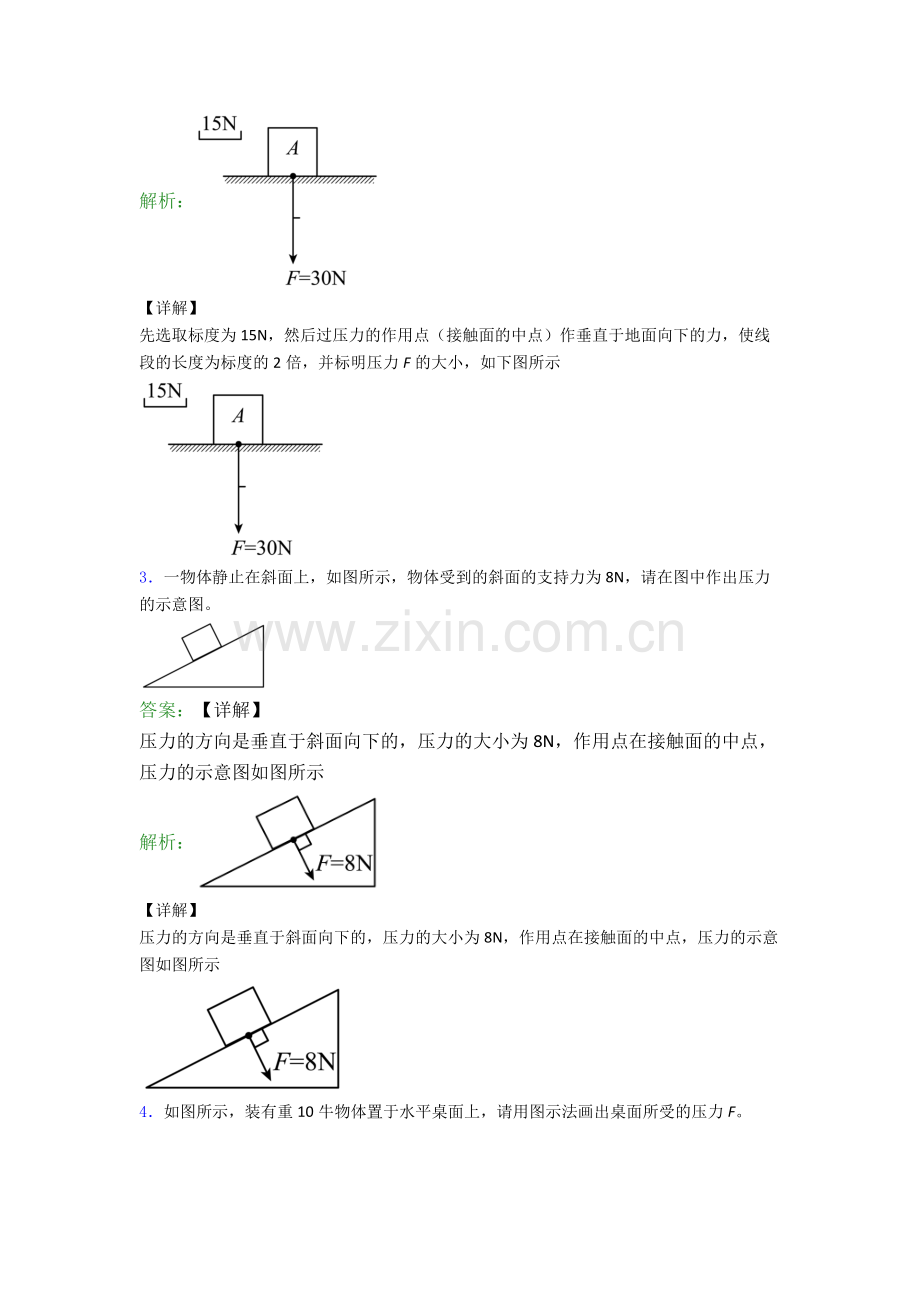

先选取标度为15N，然后过压力的作用点（接触面的中点）作垂直于地面向下的力，使线段的长度为标度的2倍，并标明压力F的大小，如下图所示
解析：
【详解】
先选取标度为15N，然后过压力的作用点（接触面的中点）作垂直于地面向下的力，使线段的长度为标度的2倍，并标明压力F的大小，如下图所示

3．一物体静止在斜面上，如图所示，物体受到的斜面的支持力为8N，请在图中作出压力的示意图。

答案：【详解】
压力的方向是垂直于斜面向下的，压力的大小为8N，作用点在接触面的中点，压力的示意图如图所示
解析：
【详解】
压力的方向是垂直于斜面向下的，压力的大小为8N，作用点在接触面的中点，压力的示意图如图所示

4．如图所示，装有重10牛物体置于水平桌面上，请用图示法画出桌面所受的压力F。

答案：【详解】
物体静止在水平面上，压力的大小与物体的重力大小相等，即
F=G=10N
作用点在物体与桌面的接触面的中点上，方向垂直于桌面向下；设定标度为5N，过压力的作用点，沿压力的方向画一条有向线段
解析：
【详解】
物体静止在水平面上，压力的大小与物体的重力大小相等，即
F=G=10N
作用点在物体与桌面的接触面的中点上，方向垂直于桌面向下；设定标度为5N，过压力的作用点，沿压力的方向画一条有向线段，使线段长度为标度的2倍，如下图所示：

5．如图所示，一重为10 N的物体，对斜面的压力为6 N，用力的示意图画出物体受到的重力及物体对斜面的压力F。

答案：【详解】
重力的作用点在物体的重心，重力的方向竖直向下，重力大小为10N；垂直作用在物体表面上的力叫压力，物体对斜面的压力作用点在斜面上，方向垂直斜面向下，压力大小为6N，物体受到重力及对斜面的压
解析：
【详解】
重力的作用点在物体的重心，重力的方向竖直向下，重力大小为10N；垂直作用在物体表面上的力叫压力，物体对斜面的压力作用点在斜面上，方向垂直斜面向下，压力大小为6N，物体受到重力及对斜面的压力的示意图如下图所示：

6．画出图中F2的力臂，并在B点画出使杠杆平衡时最省力的力F1。

答案：【详解】
反向延长力F2的作用线，从支点向力的作用线引垂线段，垂线段的长即为力臂L2；由题意知，最长的动力臂为OB，连接OB即为最长动力臂，又因为F2使杠杆沿顺时针转动，所以F1应使杠杆沿逆时针转
解析：
【详解】
反向延长力F2的作用线，从支点向力的作用线引垂线段，垂线段的长即为力臂L2；由题意知，最长的动力臂为OB，连接OB即为最长动力臂，又因为F2使杠杆沿顺时针转动，所以F1应使杠杆沿逆时针转动，因此F1方向应垂直OB向上，如图所示：
。
7．图甲是拍照时用的自拍杆，可以简化为图乙中以O为支点的杠杆，请你在图乙中画出：

（1）阻力F2的力臂l2；
（2）作用在A点的最小动力F1及其力臂l1。
答案：【详解】
（1）过支点O向阻力作用线作垂线段，即为阻力F2的力臂l2；
（2）在阻力、阻力臂一定的情况下，要使动力最小，由杠杆平衡条件可知动力臂需要最长，则由图知OA为最长的动力臂l1；阻力为手机
解析：
【详解】
（1）过支点O向阻力作用线作垂线段，即为阻力F2的力臂l2；
（2）在阻力、阻力臂一定的情况下，要使动力最小，由杠杆平衡条件可知动力臂需要最长，则由图知OA为最长的动力臂l1；阻力为手机对杆的压力，方向向下，所以为了使自拍杆平衡，则动力的方向应该向上；因动力与动力臂垂直，则过A点作垂直于OA向上的力，即为施加在A点的最小动力F1，如图所示

8．如图所示是用羊角锤拔钉子的示意图，画出将钉子拔出时所用最小力的方向及其力臂。

答案：【详解】
力臂越长越省力，最长的动力臂l即支点O与力的作用点的连线，然后根据力臂的画法作出垂直于力臂的作用力F即可，如图所示：
解析：
【详解】
力臂越长越省力，最长的动力臂l即支点O与力的作用点的连线，然后根据力臂的画法作出垂直于力臂的作用力F即可，如图所示：

9．如图所示，请画出作用力F的力臂l。

答案：【详解】
由图知，O为支点，由支点O向F的作用线作垂线段，得到力F的力臂；如图所示：
解析：
【详解】
由图知，O为支点，由支点O向F的作用线作垂线段，得到力F的力臂；如图所示：

10．用如图所示的锤子拔钉子，请在A点画出使用最小的力F。

答案：【详解】
由杠杆的平衡条件F1L1＝F2L2知道，在阻力和阻力臂一定的条件下，当动力臂最大时，动力最小，即最省力。力臂越长越省力，最长的力臂即支点O与作用点A的连线，然后根据力臂的画法作出垂直于力
解析：
【详解】
由杠杆的平衡条件F1L1＝F2L2知道，在阻力和阻力臂一定的条件下，当动力臂最大时，动力最小，即最省力。力臂越长越省力，最长的力臂即支点O与作用点A的连线，然后根据力臂的画法作出垂直于力臂的作用力即可，如下图

11．如图所示，用两个滑轮组成滑轮组提升重物，请画出滑轮组最省力的绕法。

答案：【详解】
图中有一个动滑轮和一个定滑轮，要求最省力，则从动滑轮开始绕线时绳子段数最多，最省力，绕绳方法；绳子先系在动滑轮的上挂钩，绕过上面的定滑轮，再绕过动滑轮，如图所示
解析：
【详解】
图中有一个动滑轮和一个定滑轮，要求最省力，则从动滑轮开始绕线时绳子段数最多，最省力，绕绳方法；绳子先系在动滑轮的上挂钩，绕过上面的定滑轮，再绕过动滑轮，如图所示

12．小女孩要用如图装置提起重物，请画出该滑轮组达到此要求最省力的绕线方式。

答案：【详解】
要使滑轮组最省力，需要承担物重的绳子段数最多，所以要从动滑轮绕起。如图所示：
解析：
【详解】
要使滑轮组最省力，需要承担物重的绳子段数最多，所以要从动滑轮绕起。如图所示：

13．（1）如图甲所示，鸡蛋悬浮在盐水中，请画出鸡蛋受到的重力G和浮力F的示意图；
（2）用如图乙所示的滑轮组提升重物，请画出最省力的绕绳方法。

答案：（1） ；（2）
【详解】
（1）鸡蛋悬浮在盐水中，鸡蛋处于平衡状态，此时鸡蛋受到浮力和重力，且这两个力大小相等，方向相反，过鸡蛋的重心分别做竖直向上和竖直向下的有向线段即为浮力和重力的示意图，如
解析：（1） ；（2）
【详解】
（1）鸡蛋悬浮在盐水中，鸡蛋处于平衡状态，此时鸡蛋受到浮力和重力，且这两个力大小相等，方向相反，过鸡蛋的重心分别做竖直向上和竖直向下的有向线段即为浮力和重力的示意图，如图所示：

（2）要使该滑轮组最省力，即拉着动滑轮绳子的段数最多，因为只有一个定滑轮和动滑轮，所以拉着动滑轮绳子段数最多为3，如图所示：

14．如图所示，站在地面上的人用最小的力提升物位，请画出绳子的绕法。

答案：【详解】
由题意知，站在地面上的人想用尽可能小的力提升物体。所以绳子的拉力方向应向下，所以绳子应从定滑轮绕起。如下图所示：
解析：
【详解】
由题意知，站在地面上的人想用尽可能小的力提升物体。所以绳子的拉力方向应向下，所以绳子应从定滑轮绕起。如下图所示：

15．在图中按最省力的要求，画出滑轮组绳子的绕法。

答案：【详解】
当从动滑轮开始绕时有5段绳子承担动滑轮和物体的重，绳子固定在动滑轮的钩子上，依次绕过定滑轮、动滑轮、定滑轮、动滑轮，此时最省力，如下图所示：
解析：
【详解】
当从动滑轮开始绕时有5段绳子承担动滑轮和物体的重，绳子固定在动滑轮的钩子上，依次绕过定滑轮、动滑轮、定滑轮、动滑轮，此时最省力，如下图所示：
