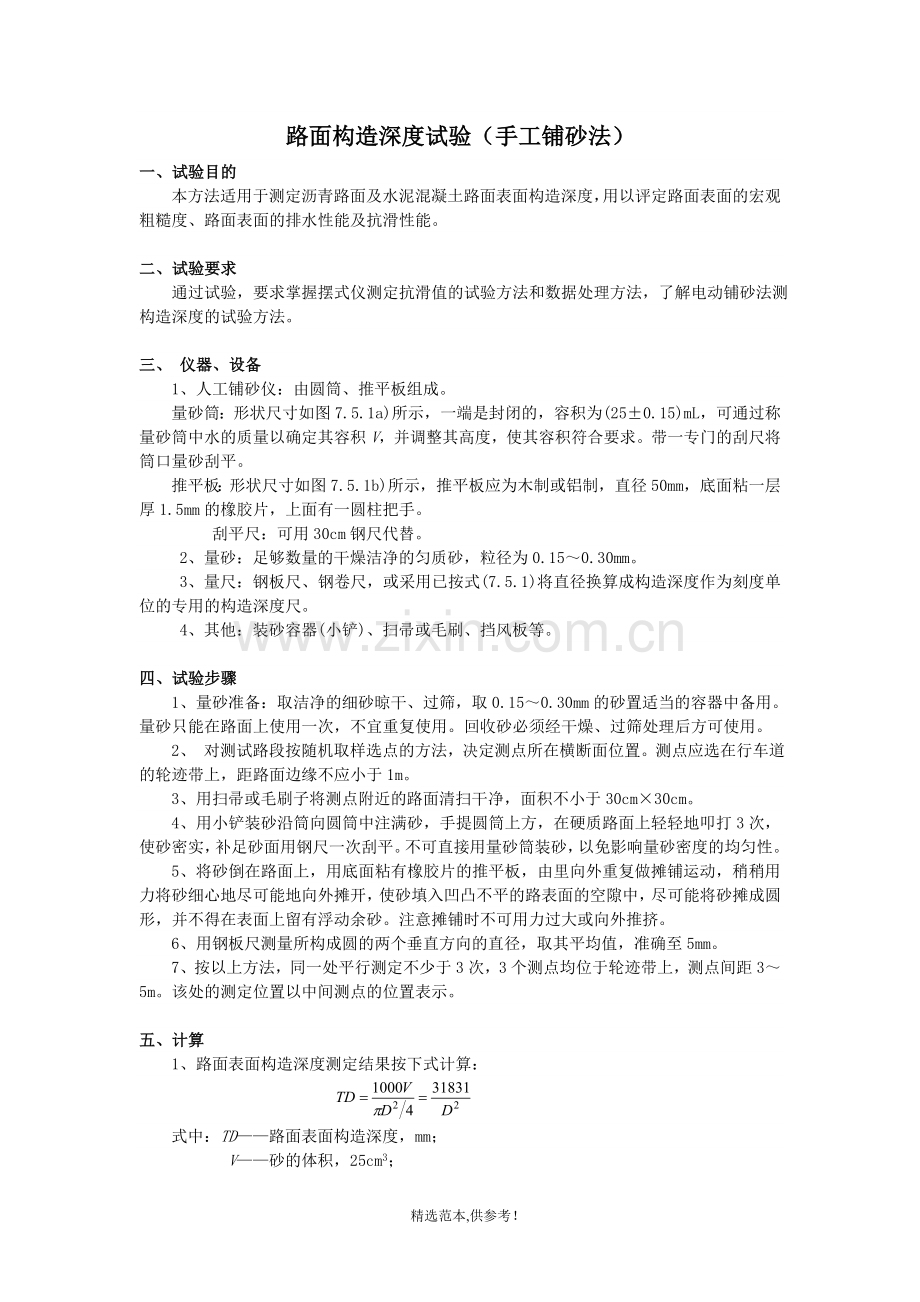

路面构造深度试验(手工铺砂法).doc

路面构造深度试验（手工铺砂法）
一、试验目的
本方法适用于测定沥青路面及水泥混凝土路面表面构造深度，用以评定路面表面的宏观粗糙度、路面表面的排水性能及抗滑性能。

二、试验要求
通过试验，要求掌握摆式仪测定抗滑值的试验方法和数据处理方法，了解电动铺砂法测构造深度的试验方法。

三、 仪器、设备
1、人工铺砂仪：由圆筒、推平板组成。
量砂筒：形状尺寸如图7.5.1a)所示，一端是封闭的，容积为(25±0.15)mL，可通过称量砂筒中水的质量以确定其容积V，并调整其高度，使其容积符合要求。带一专门的刮尺将筒口量砂刮平。
推平板：形状尺寸如图7.5.1b)所示，推平板应为木制或铝制，直径50mm，底面粘一层厚1.5mm的橡胶片，上面有一圆柱把手。
刮平尺：可用30cm钢尺代替。
2、量砂：足够数量的干燥洁净的匀质砂，粒径为0.15～0.30mm。
3、量尺：钢板尺、钢卷尺，或采用已按式(7.5.1)将直径换算成构造深度作为刻度单位的专用的构造深度尺。
4、其他：装砂容器(小铲)、扫帚或毛刷、挡风板等。

四、试验步骤
1、量砂准备：取洁净的细砂晾干、过筛，取0.15～0.30mm的砂置适当的容器中备用。量砂只能在路面上使用一次，不宜重复使用。回收砂必须经干燥、过筛处理后方可使用。
2、 对测试路段按随机取样选点的方法，决定测点所在横断面位置。测点应选在行车道的轮迹带上，距路面边缘不应小于1m。
3、用扫帚或毛刷子将测点附近的路面清扫干净，面积不小于30cm×30cm。
4、用小铲装砂沿筒向圆筒中注满砂，手提圆筒上方，在硬质路面上轻轻地叩打3次，使砂密实，补足砂面用钢尺一次刮平。不可直接用量砂筒装砂，以免影响量砂密度的均匀性。
5、将砂倒在路面上，用底面粘有橡胶片的推平板，由里向外重复做摊铺运动，稍稍用力将砂细心地尽可能地向外摊开，使砂填入凹凸不平的路表面的空隙中，尽可能将砂摊成圆形，并不得在表面上留有浮动余砂。注意摊铺时不可用力过大或向外推挤。
6、用钢板尺测量所构成圆的两个垂直方向的直径，取其平均值，准确至5mm。
7、按以上方法，同一处平行测定不少于3次，3个测点均位于轮迹带上，测点间距3～5m。该处的测定位置以中间测点的位置表示。

五、计算
1、路面表面构造深度测定结果按下式计算：

式中：TD——路面表面构造深度，mm；
V——砂的体积，25cm3；
D——推平砂的平均直径，mm。
2、每一处均取3次路面构造深度的测定结果的平均值作为试验结果，精确至0.1mm。
3、计算每一个评定区间路面构造深度的平均值、标准差、变异系数。

六、报告
1、列表逐点报告路面构造深度的测定值及3次测定的平均值，当平均值小于0.2mm时，试验结果以<0.2mm表示。
2、每一个评定区间路面构造深度的平均值、标准差、变异系数。

路面构造深度试验报告
测点编号
1
2
3
4
5
构造深度（0.1mm）

测点平均值（0.1mm）

评定区间
平均值= 标准差= 变异系数=
结论
