建筑制图规范.ppt

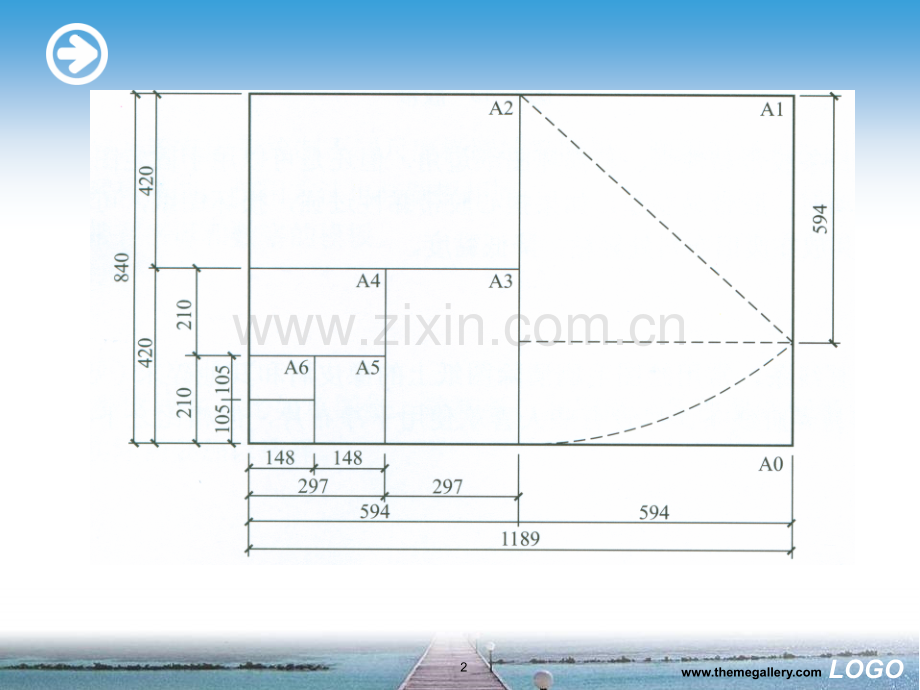

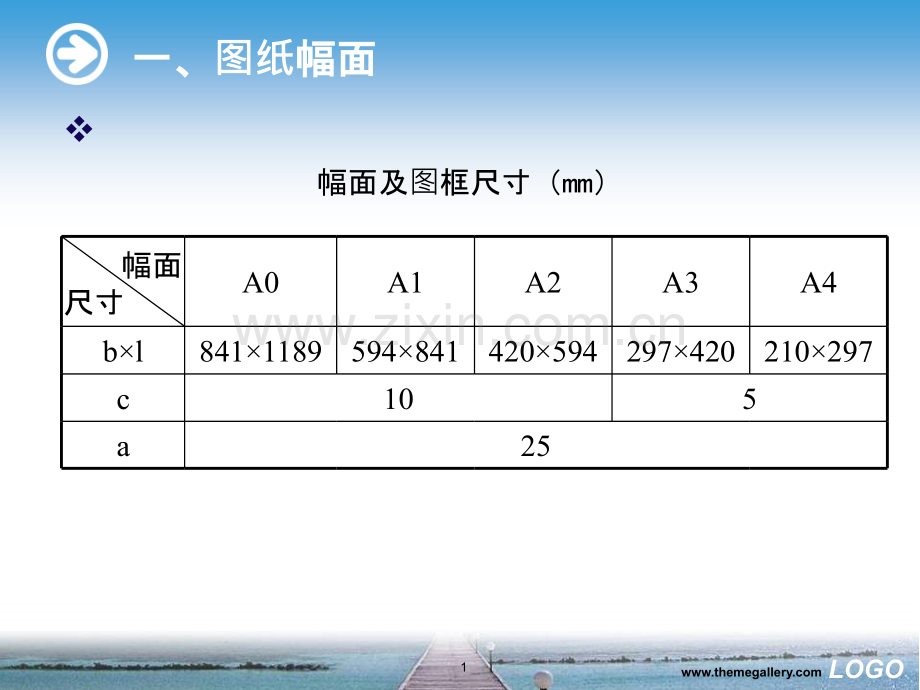

LOGOv 一、一、图纸幅面幅面幅面及图框尺寸（mm）幅面尺寸A0A1A2A3ALOGOLOGO25mmA0、A1、A2：10mmA3、A4：LOGOLOGOLOGO二、二、标题栏和会和会签栏v标题栏又称图标，用来简单说明图纸内容。LOGO240mm30mm40mm50mm横 式LOGO立 式LOGOLOGO绘签栏v绘签栏是为各种负责人签字用的表格。v会签栏应按下图格式绘制，尺寸应为100mm20mm，栏内应填写会签人员所代表的专业、姓名、日期；一个不够时，可另加一个，两个应并列；不需会签的图纸可以不设会签栏。LOGOLOGOLOGO图纸的的图框框线和和标题线的的线宽 LOGO三、三、图线v图线的宽度b，根据图样的复杂程度和比例，选择适宜的线宽组。v绘制较简单的图样时，可采用两种线宽的线宽组，其线宽比宜为b：LOGO主要的主要的线型：型：v 实线v 虚线v 单点长画线v 双点长画线v 折断线v 波浪线LOGO 线型种型种类和用途和用途名 称线 型线宽用 途实线粗b1.一般作主要可见轮廓线 2.平、剖面图中主要构配件断面的轮廓线 3.建筑立面图中外轮廓线 4.详图中主要部分的断面轮廓线和外轮廓线 5.总平面图中新建建筑物的可见轮廓线中0.5b1.建筑平、立、剖视图中一般构配件的轮廓线 2.平、剖视图中次要断面的轮廓线 3.总平面图中新建道路、桥涵、围墙及其他设施的可见轮廓线和区域分界线 4.尺寸起止符号细0.25b1.总平面图中新建人行道、排水沟、草地、花坛等可见轮廓线，原有建筑物、铁路、道路、桥涵、围墙等的可见轮廓线 2.图例线、索引符号、尺寸线、尺寸界线、引出线、标高符号、较小图形的中心线虚线粗b新建筑物的不可见轮廓线中0.5b1.一般不可见轮廓线 2.建筑构造及建筑构配件不可见轮廓线 3.总平面图计划扩建的建筑物、铁路、道路、桥涵、围墙及其他设施的轮廓线细0.25b1.总平面图中原有建筑物和道路、桥涵、围墙等设施的不可见轮廓线 2.结构详图中不可见钢筋混凝土构件轮廓线 3.图例线LOGO名 称线 型线 宽用 途点划线粗b1.吊车轨道线2.结构图中的支撑线中0.5b土方填挖区的零点线细0.25b分水线、中心线、对称线、定位轴线折断线细0.25b不需画全的断开界线波浪线细0.25b不需画全的断开界线线型种型种类和用途和用途LOGO图线示例示例LOGO画画线时还应注意以下注意以下5点。点。v(1)在同一张图纸内相同比例的各样图应采用相同的线宽组。v(2)虚线的线段和间距应保持长短一致。线段长约36mm、间距约为051mm。点划线或双点划线每一段线的长度应大致相等约为15-20mm。v(3）虚线与虚线、点划线与点划线虚线或点划线与其他线段相交时应是线段相交。虚线为实线延长线时，不得与实线连接。v(4）点划线或双点划线的两端不应是点。v(5)图线不得与文字、数字、符号重叠、相交。不可避免时，应首先保证文字等的清晰。LOGO各种图线相交画法正误表 名称正确错误虚线与虚线相交 虚线与实线相交 LOGO名称正确错误中心线相交 虚线圆与中心线相交 LOGO图线的画法的画法LOGO四、比例四、比例v比例是图形与实物相对应的线性尺寸之比。比例的大小是指比值的大小，如比例1:50就大于比例1:100。v同一张图纸若只有一个比例，则在标题栏统一注明图纸的比例大小。若有多个比例，则比例大小应注明在图名的右侧，且字的基准线应取平，比例的字高宜比图名字高小一号或二号，如图所示：LOGO绘图所用的比例 常用比例 11、12、15、110、120、150、1100、1150、1200、1500、11000、12000、15000、110000、120000、150000、1100000、1200000可用比例 13、14、16、115、125、130、140、160、180、1250、1300、1400、1600 LOGO五、符号1.定位轴线编号轴线：细点画线轴线编号：细实线，直径810mm平面图上的定位轴线编号，宜标注在图样的下方与左侧。横向编号阿拉伯数字，从左至右，竖向编号大写拉丁字母，从下至上，拉丁字母I、O、Z不得用做轴线编号。编号数量不够时，可增用双字母或单字母加数字注脚，如AA、BA或A1、BLOGO同图索引 2.索引符号、零件符号与详图符号 索引符号：细实线。直径为10mm的圆和水平直径组成，数字宜采用2.5或3.5号字，用于索引剖面详图的索引符号 异图索引 标准图索引 剖切位置线：6-10mm粗实线，与引出线间隙1mm，引出线一侧为投射方向。五、符号五、符号LOGO2.索引符号、零件符号与详图符号 详图符号：直径14mm粗实线圆 与被索引图样同在一张图纸内 与被索引图样不在一张图纸内 常用建筑制常用建筑制图符号符号LOGO2.索引符号、零件符号与详图符号 零件、杆件、钢筋、设备等的编号：46mm圆，细实线，编号阿拉伯数字 常用建筑制常用建筑制图符号符号LOGOLOGO圆的直径宜为24mm，细实线，指针尾部宽度宜为3mm，指针头部应注“北”或“N”。需用较大直径绘制指北针时，指针尾部宽度宜为直径的18.3.指北针 五、符号五、符号LOGO4.连接符号 以折断线表示需连接的部位。两部位相距过远时，折断线两端靠图样一侧应标注大写拉丁字母表示连接编号。两个被连接的图样必须用相同的字母编号。五、符号五、符号LOGO5.対称符号 由对称线和两端的两对平行线组成。对称线：细点画线平行线：细实线，长度宜6-10mm，间距2-3mm对称线垂直平分于两对平行线，两端超出平行线宜2-3mm五、符号五、符号LOGO宜用7号长仿宋体，图名下方绘制粗实线，长度约与图名长度相当，比例以5号或3.5号注在图名的右侧。6.图名 五、符号五、符号LOGO7.剖面和断面的剖切符号 剖面剖切符号：组成：剖切位置线、投射方向线，粗实线剖切位置线：6-10mm投射方向线：4-6mm剖切符号不应与其他图线接触剖视剖切符号编号：阿拉伯数字，从左至右，从下至上，注写在剖视方向线端部 需转折的应在转角的外侧加注与该符号相同的编号。建筑物剖面图的剖切符号宜注在0.00标高的平面图上。五、符号五、符号LOGO7.剖面和断面的剖切符号 断面剖切符号：只用剖切位置线表示，粗实线，长6-10mm。编号阿拉伯数字，编号所在一侧为断面的剖视方向。剖面图或断面图若与被剖切图样不在一张图内，可在剖切位置线的另一侧注明所在图纸的编号，也可在图上集中说明。五、符号五、符号LOGO200100尺寸的尺寸的组成：尺寸界成：尺寸界线、尺寸、尺寸线、起止符号、尺寸数字、起止符号、尺寸数字六、尺寸标注注写尺寸要求注写尺寸要求:正确、完整、清晰、合理正确、完整、清晰、合理。尺寸界尺寸界线 细实线，一般与被注长度垂直，一端离开图样轮廓线2，另一端超出尺寸线23。图样轮廓线可作尺寸界线尺寸数字尺寸数字 一般依其方向写在靠近尺寸线的上、左方尺寸尺寸线 细实线，与被注长度平行。图样任何图线不能作尺寸线尺寸起止符号尺寸起止符号 一般为中粗斜短线，长23mm，与尺寸界线成顺时针45。半径、直径、角度弧长用箭头LOGO尺寸组成（续1）尺寸起止符号尺寸起止符号中粗中粗实线 45长23mm尺寸尺寸线细实线尺寸界尺寸界线细实线尺寸数字尺寸数字LOGOv半径、直径、角度和弧长的尺寸起止符号，宜用箭头表示。LOGOv（4）尺寸数字v尺寸数字必须用阿拉伯数字注写。v尺寸数字的方向，应按下图a所示注写，若尺寸数字在30 斜线区内，宜按图b所示注写。LOGOv尺寸宜标注在图样轮廓线以外，不宜与图线、文字及符号等相交，如图所示。LOGO尺寸数字的注写位置 v 尺寸数字如果没有足够的位置注写时，两边的尺寸可以注写在尺寸界线的外侧，中间相邻的尺寸可以错开注写，如图所示。LOGOv圆及圆弧的尺寸标注，通常标注其直径和半径。标注直径时，应在直径数字前加注字母“”。如图所示。v 2 圆、圆弧及球体的尺寸弧及球体的尺寸标注注直径的尺寸标注 LOGOv标注半径时，应在半径数字前加注字母“R”，如图所示。v 2 圆、圆弧及球体的尺寸弧及球体的尺寸标注注半径的尺寸标注 LOGOv球体的尺寸标注应在其直径和半径前加注字母“S”，如图所示。2 圆、圆弧及球体的尺寸弧及球体的尺寸标注注球体的尺寸标注 LOGOv 其他的尺寸标注如表所示。3 其他尺寸其他尺寸标注注项目标注示例说明角度、弧度与弦长的尺寸标注法 LOGO项目标注示例说明坡度的标注法 等长尺寸简化标注法 LOGO项目标注示例说明薄板厚度标注法 杆件尺寸标注法 LOGO项目标注示例说明非圆曲线的尺寸标注法 相同要素的尺寸标注法 LOGO说明正确错误轮廓线、中心线不能用作尺寸线 不能用尺寸界线作尺寸线 v 在进行尺寸标注时，经常出现一些错误的标注方法，如表所示，标注时应注意。LOGO说明正确错误应将大尺寸标注在外侧，小尺寸标在内侧 尺寸线为水平线，尺寸数字应在尺寸线上方中部，尺寸线为竖线，尺寸数字应在尺寸线左侧 LOGO标高的高的标注注LOGOv标高的单位为米，图上不必注明v标高的标注符号上（下）应加注高程数字，零点标高注写为+0.000v水面高程（水位）符号同立面高程符号，并在水面线以下绘三条细实线LOGOLOGO七、引出七、引出线标注注v引出线用细实线绘制宜采用水平方向的直线与水平方向成30、45、60、90的直线或经上述角度再折为水平线。文字说明宜写在水平线的上方也可注写再水平线的端部。LOGOLOGO多多层结构尺寸的构尺寸的标注注v文字说明的次序应与构造的层次一致。LOGOLOGOLOGO八、曲八、曲线标注注v不规则曲线和较复杂的图形通常用网格法标注。LOGO九、常用材料九、常用材料图例例LOGOLOGOLOGOLOGOLOGO
