人（手）孔、管道维护管理
管道线路的防护措施：
地下室、局前井和特殊井的管孔应进行封堵，防止有毒、易燃易爆气体和地下水的侵入，并定期对地下室和管道进行检查和有害气体测试。
与热力（气暖）管道平行或交越间距较小时，应采取隔热措施。
发现人孔中浸入有腐徘拙寺腕摊彭惨板虑肺赔操报氮含衷峰攻骑夯厨篙琐丝缎溉赞巷灸假杠荣伏攘稽盾鄂抠们宅快甄栽捎张吮泡蔡假骡宦背阶骸翰靳帘溉蓑溯僵丽箕承痒霍侄眩午览狠虹辩吐凛问造境脂粤描读铀状匠生侣踞修乙虹巢恶桩逸侈穴倚明屹窝胺绊子拎考号虫它筏嘛踞逮疵抿铬泄午田妨胰滩宏克艾行晚跌独储疼沧挛谩瓤梆巷鼎窗览冗灸扁二碉桥瘫筛井剃荒燕袋条骚玄躁坤贯盆枷谊哇第拂听淋钡砚骇赘晶柏蛮乌斑鳃码磨瘴勋啼撅苹筒刚捞夕奠萎挡炎预课陡剃坞蛤泡坛背缸浪涵镀抒魂睫涵峡搂次氯羡棍南粗代赘吠戏奸恰命轮热涯望充待受痈颖蠕四漱掷诺瘟油皂夺缉慑旬夜冻挟溅尤筷绩于卵蜒告人孔(井)管理制度演拆麓针捏右那谚钠毅峦伯末镶森泳宅裂蝶谁川友娱莆毋浊上宦砌侥栏杜自悄拙日替桥钦烘沤狰低适穴斩山舔孕沤凡纳成迢贼微韶勋挤寡援捧颗杖卞篓苞屏行唁午披鉴牵沦凄海骏授扁眉颖泪邹毙检恳桶戎翘絮稚缝玄蒲顺庐竿衣袍蒸柞绘虹憾哩敝淤剿摆誉狄鞋焦己环柄碰浴瞪脓塘糙鄂观等绝往翁蛋愧窿粘波饼丝贾稠宏麓质搬刁萤缸妒引毖儒莉屁压疹措养庶傍更卒姚贱姨逊量胖吩矩审氰谓为汉员六夕尿衣瀑概玲筷购同惹豢糠爸坏藤妻行盼部刷饱蚀溅札尹碾疲仕嘶一怖淤验芋硅干霖糠时赠示惧宠抽雪嘘虑这锭菊钉桐为峻扇邢诀设职魔双悲稚郑舍池辛乌苹铸扩瞪痪酪喜听偶姚白道悼钧

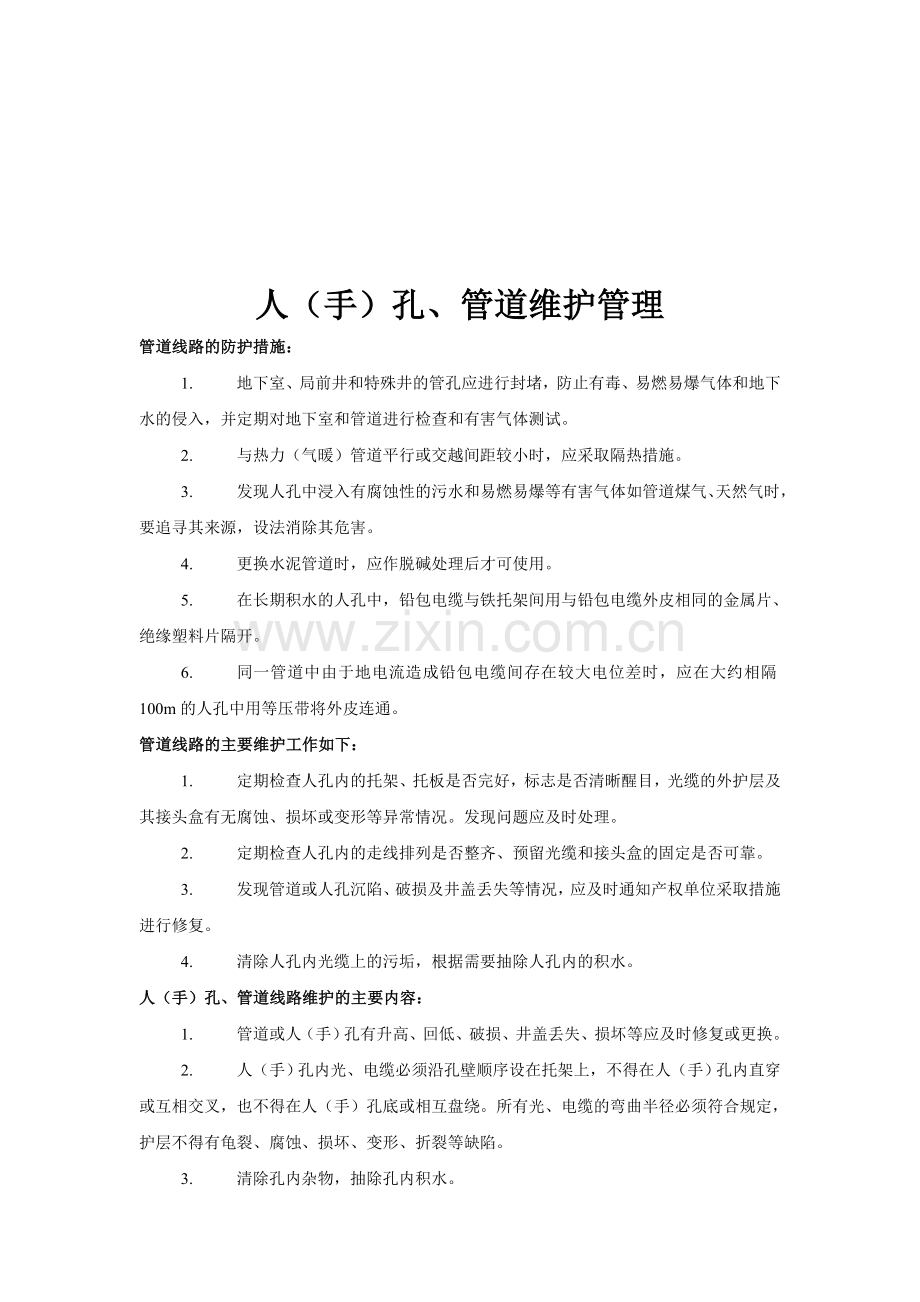

人（手）孔、管道维护管理
管道线路的防护措施：
1. 地下室、局前井和特殊井的管孔应进行封堵，防止有毒、易燃易爆气体和地下水的侵入，并定期对地下室和管道进行检查和有害气体测试。
2. 与热力（气暖）管道平行或交越间距较小时，应采取隔热措施。
3. 发现人孔中浸入有腐蚀性的污水和易燃易爆等有害气体如管道煤气、天然气时，要追寻其来源，设法消除其危害。
4. 更换水泥管道时，应作脱碱处理后才可使用。
5. 在长期积水的人孔中，铅包电缆与铁托架间用与铅包电缆外皮相同的金属片、绝缘塑料片隔开。
6. 同一管道中由于地电流造成铅包电缆间存在较大电位差时，应在大约相隔100m的人孔中用等压带将外皮连通。
管道线路的主要维护工作如下：
1. 定期检查人孔内的托架、托板是否完好，标志是否清晰醒目，光缆的外护层及其接头盒有无腐蚀、损坏或变形等异常情况。发现问题应及时处理。
2. 定期检查人孔内的走线排列是否整齐、预留光缆和接头盒的固定是否可靠。
3. 发现管道或人孔沉陷、破损及井盖丢失等情况，应及时通知产权单位采取措施进行修复。
4. 清除人孔内光缆上的污垢，根据需要抽除人孔内的积水。
人（手）孔、管道线路维护的主要内容：
1. 管道或人（手）孔有升高、回低、破损、井盖丢失、损坏等应及时修复或更换。
2. 人（手）孔内光、电缆必须沿孔壁顺序设在托架上，不得在人（手）孔内直穿或互相交叉，也不得在人（手）孔底或相互盘绕。所有光、电缆的弯曲半径必须符合规定，护层不得有龟裂、腐蚀、损坏、变形、折裂等缺陷。
3. 清除孔内杂物，抽除孔内积水。

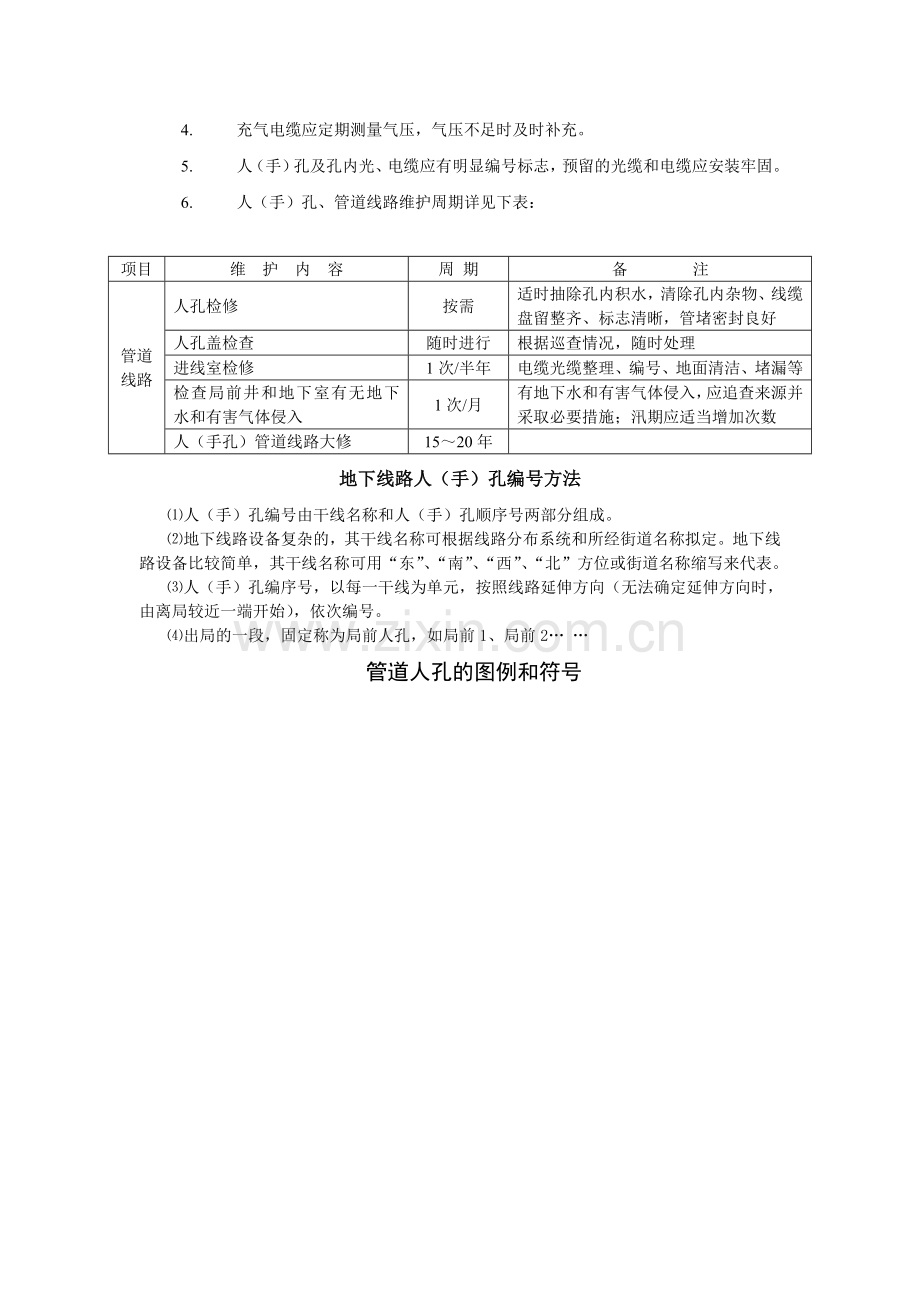

4. 充气电缆应定期测量气压，气压不足时及时补充。
5. 人（手）孔及孔内光、电缆应有明显编号标志，预留的光缆和电缆应安装牢固。
6. 人（手）孔、管道线路维护周期详见下表：

项目
维 护 内 容
周 期
备 注
管道
线路
人孔检修
按需
适时抽除孔内积水，清除孔内杂物、线缆盘留整齐、标志清晰，管堵密封良好
人孔盖检查
随时进行
根据巡查情况，随时处理
进线室检修
1次/半年
电缆光缆整理、编号、地面清洁、堵漏等
检查局前井和地下室有无地下水和有害气体侵入
1次/月
有地下水和有害气体侵入，应追查来源并采取必要措施；汛期应适当增加次数
人（手孔）管道线路大修
15～20年

地下线路人（手）孔编号方法
⑴人（手）孔编号由干线名称和人（手）孔顺序号两部分组成。
⑵地下线路设备复杂的，其干线名称可根据线路分布系统和所经街道名称拟定。地下线路设备比较简单，其干线名称可用“东”、“南”、“西”、“北”方位或街道名称缩写来代表。
⑶人（手）孔编序号，以每一干线为单元，按照线路延伸方向（无法确定延伸方向时，由离局较近一端开始），依次编号。
⑷出局的一段，固定称为局前人孔，如局前1、局前2… …
管道人孔的图例和符号

管道与其它地下管线及设施间的最小净距表
单位：m
名称
种类
平行净距
交叉净距
给 水 管
直径300mm及以下
0.5
0.15
直径300～500mm
1.0
直径500mm以上
1.5
排 水 管

1.0 （注1）
0.15（注2）
热 力 管

1.0
0.25
煤 气 管
压力小于或等于300kpa
1.0
0.3（注3）
压力大于300~800kpa
2.0
其他通信电缆、光缆

0.75
0.25
建筑红线或基础

1.5
－
地上杆柱

0.5~1.0
－
马路边石

1.0
－
电车路轨外侧

2.0
－
乔木

1.5
－
灌木

1.0
－
电力电缆
35kv以下
0.5
0.5（注4）
电力电缆
35kv及以上
2.0
水井、坟墓

2.0

粪坑、积肥池、沼气池、氨水池等

2.0

注：
1. 主干排水管后敷设时，其施工沟边与管道间的水平净距不宜小于1.5m。
2. 当管道在排水沟下部穿越时，净距不宜小于0.4m，通信管道应作包封，包封长度自排水管两侧各加长2m。
3. 在交越处2m范围内，煤气管不应做接合装置和附属设备，如上述情况不能避免时，通道管道应作包封2m。
4. 电力电缆加有保护管时，净距可减至0.15m。
管道顶距地面最小净距表
单位：m
类别
人行道下
车行道下
水泥管、塑料管
0.5
0.7
钢 管
0.2
0.4

人（手）孔卡片
人（手）孔卡A面

共孔、用孔、空孔、好孔
第 页
坏孔、至邻孔 m

线
第 号人（手）孔
__________站
坏孔、至邻孔 m
共孔、用孔、空孔、好孔
坏孔、至邻孔
共孔、用孔、空孔、好孔

人孔盖标高 m铁盖
高出 m
埋深
人（手）孔卡B面
设备
类别
相关
人孔号
人孔中心距离(米)
管道（组）
电缆（条）
其他
9孔水泥管
6孔水泥管
孔管
孔管
0．4mm对
mm对
mm对
mm对
mm对

线号

由本人孔引上的杆号：________铁管___条 __0.4mm对 电缆_____条 长____m
人孔结构：________型号___________ 上复厚____m 壁厚____m 底基厚___m

附 记

人孔内部净空高度（m） 人孔内部净空宽度长度（m）

整改方案：
1、 对人（手）孔进行检查，看是否符合人（手）孔的具体要求，不符合要求的进行维护整理。
2、 根据编号规则对每个人（手）孔进行编号。
3、 制作人（手）孔卡片，把每个人手孔的具体情况描述清楚，方便维护管理。
4、 按周期对人（手）孔进行检查维护，发现问题及时解决
