深基坑支护设计 3

设计单位：X X X 设 计 院

设 计 人：X X X

设计时间：2016-04-11 11:55:10

----------------------------------------------------------------------
[ 支护方案 ]
----------------------------------------------------------------------
排桩支护

----------------------------------------------------------------------

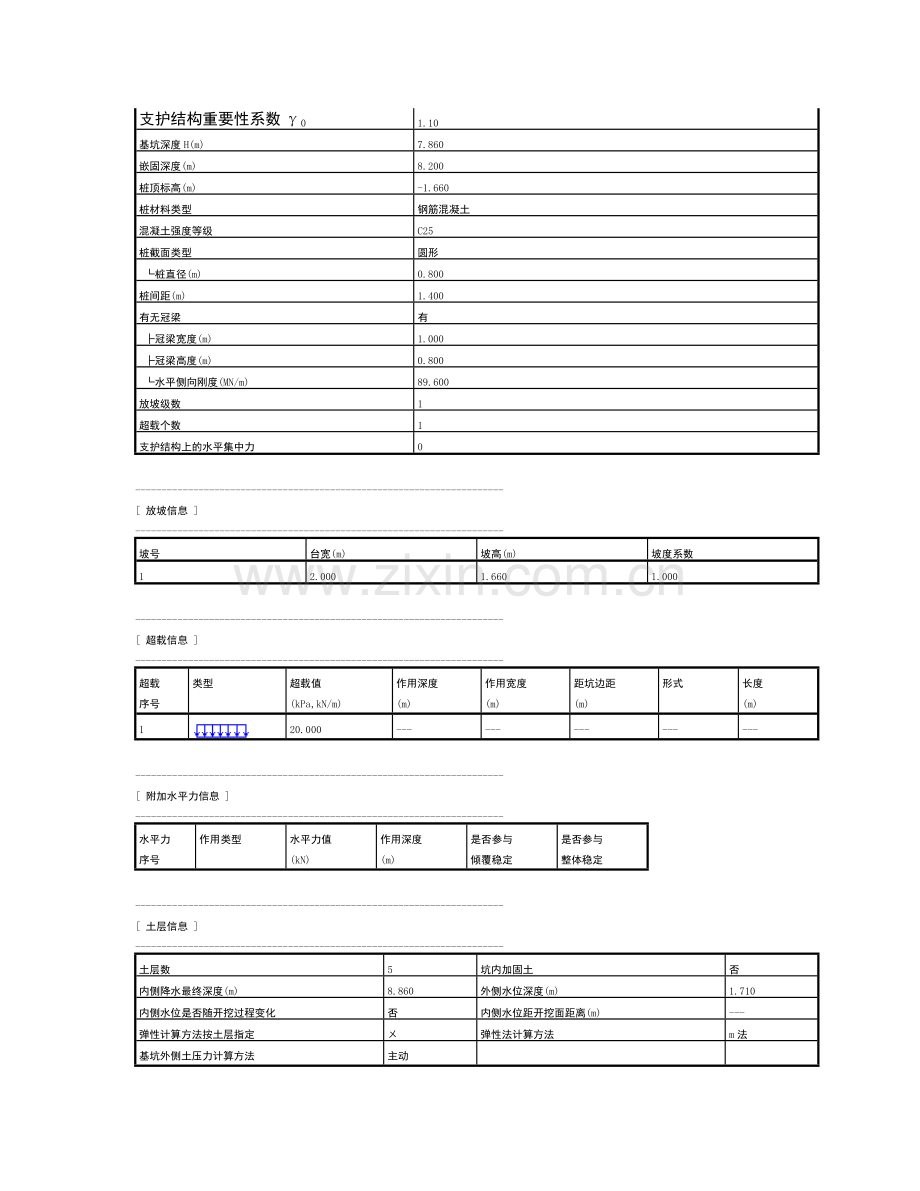

[ 基本信息 ]
----------------------------------------------------------------------
规范与规程
《建筑基坑支护技术规程》 JGJ 120-2012
内力计算方法
增量法
支护结构安全等级
一级
支护结构重要性系数γ0
1.10
基坑深度H(m)
7.860
嵌固深度(m)
8.200
桩顶标高(m)
-1.660
桩材料类型
钢筋混凝土
混凝土强度等级
C25
桩截面类型
圆形
└桩直径(m)
0.800
桩间距(m)
1.400
有无冠梁
有
├冠梁宽度(m)
1.000
├冠梁高度(m)
0.800
└水平侧向刚度(MN/m)
89.600
放坡级数
1
超载个数
1
支护结构上的水平集中力
0

----------------------------------------------------------------------
[ 放坡信息 ]
----------------------------------------------------------------------
坡号
台宽(m)
坡高(m)
坡度系数
1
2.000
1.660
1.000

----------------------------------------------------------------------
[ 超载信息 ]
----------------------------------------------------------------------
超载
类型
超载值
作用深度
作用宽度
距坑边距
形式
长度
序号

(kPa,kN/m)
(m)
(m)
(m)

(m)
1

20.000
---
---
---
---
---

----------------------------------------------------------------------
[ 附加水平力信息 ]
----------------------------------------------------------------------
水平力
作用类型
水平力值
作用深度
是否参与
是否参与
序号

(kN)
(m)
倾覆稳定
整体稳定

----------------------------------------------------------------------
[ 土层信息 ]
----------------------------------------------------------------------
土层数
5
坑内加固土
否
内侧降水最终深度(m)
8.860
外侧水位深度(m)
1.710
内侧水位是否随开挖过程变化
否
内侧水位距开挖面距离(m)
---
弹性计算方法按土层指定
ㄨ
弹性法计算方法
m法
基坑外侧土压力计算方法
主动

----------------------------------------------------------------------
[ 土层参数 ]
----------------------------------------------------------------------
层号
土类名称
层厚
重度
浮重度
粘聚力
内摩擦角

(m)
(kN/m3)
(kN/m3)
(kPa)
(度)
1
杂填土
1.50
19.0
---
10.00
10.00
2
粘性土
1.80
19.4
10.0
22.00
12.00
3
淤泥
2.00
17.0
7.0
8.00
5.00
4
强风化岩
16.40
20.0
10.0
30.00
21.00
5
中风化岩
2.20
23.0
13.0
---
---

层号
与锚固体摩
粘聚力
内摩擦角
水土
计算方法
m,c,K值
抗剪强度

擦阻力(kPa)
水下(kPa)
水下(度)

(kPa)
1
30.0
---
---
---
m法
12.00
---
2
60.0
0.00
33.00
合算
m法
28.00
---
3
20.0
8.00
5.00
合算
m法
10.80
---
4
120.0
30.00
21.00
分算
m法
19.00
---
5
200.0
35.00
25.00
分算
m法
30.00
---

----------------------------------------------------------------------
[ 支锚信息 ]
----------------------------------------------------------------------
支锚道数
1

支锚
支锚类型
水平间距
竖向间距
入射角
总长
锚固段
道号

(m)
(m)
(°)
(m)
长度(m)
1
内撑
2.800
2.110
---
---
---

支锚
预加力
支锚刚度
锚固体
工况
锚固力
材料抗力
材料抗力
道号
(kN)
(MN/m)
直径(mm)
号
调整系数
(kN)
调整系数
1
300.00
15.00
---
2～
---
423.00
1.00

----------------------------------------------------------------------
[ 土压力模型及系数调整 ]
----------------------------------------------------------------------
弹性法土压力模型: 经典法土压力模型:

层号
土类
水土
水压力
外侧土压力
外侧土压力
内侧土压力
内侧土压力

名称

调整系数
调整系数1
调整系数2
调整系数
最大值(kPa)
1
杂填土
合算
1.000
1.000
1.000
1.000
10000.000
2
粘性土
合算
1.000
1.000
1.000
1.000
10000.000
3
淤泥
合算
1.000
1.000
1.000
1.000
10000.000
4
强风化岩
分算
1.000
1.000
1.000
1.000
10000.000
5
中风化岩
分算
1.000
1.000
1.000
1.000
10000.000

----------------------------------------------------------------------
[ 工况信息 ]
----------------------------------------------------------------------

工况
工况
深度
支锚
号
类型
(m)
道号
1
开挖
2.610
---
2
加撑
---
1.内撑
3
开挖
7.860
---

----------------------------------------------------------------------
[ 设计结果 ]
----------------------------------------------------------------------

----------------------------------------------------------------------
[ 结构计算 ]
----------------------------------------------------------------------
各工况：

内力位移包络图：

地表沉降图：

----------------------------------------------------------------------
[ 冠梁选筋结果 ]
----------------------------------------------------------------------

钢筋级别
选筋
As1
HRB335
2D16
As2
HRB335
2D16
As3
HRB335
D16@2

----------------------------------------------------------------------
[ 环梁选筋结果 ]
----------------------------------------------------------------------

钢筋级别
选筋
As1
HPB300
1d12
As2
HPB300
1d12
As3
HPB300
d12@1

----------------------------------------------------------------------
[ 截面计算 ]
----------------------------------------------------------------------
钢筋类型对应关系：d-HPB300,D-HRB335,E-HRB400,F-RRB400,G-HRB500,P-HRBF335,Q-HRBF400,R-HRBF500

[ 截面参数 ]
桩是否均匀配筋
是
混凝土保护层厚度(mm)
35
桩的纵筋级别
HRB400
桩的螺旋箍筋级别
HRB335
桩的螺旋箍筋间距(mm)
200
弯矩折减系数
0.85
剪力折减系数
1.00
荷载分项系数
1.25
配筋分段数
一段
各分段长度(m)
14.40

[ 内力取值 ]
段
内力类型
弹性法
经典法
内力
内力
号

计算值
计算值
设计值
实用值

基坑内侧最大弯矩(kN.m)
435.28
288.94
508.74
508.74
1
基坑外侧最大弯矩(kN.m)
205.83
397.09
240.56
240.56

最大剪力(kN)
223.80
216.95
307.73
307.73

段
选筋类型
级别
钢筋
实配[计算]面积
号

实配值
(mm2或mm2/m)
1
纵筋
HRB400
18E18
4580[4521]

箍筋
HRB335
D12@200
1131[715]

加强箍筋
HRB335
D14@2000
154

----------------------------------------------------------------------
[ 整体稳定验算 ]
----------------------------------------------------------------------

计算方法：瑞典条分法
应力状态：有效应力法
条分法中的土条宽度: 0.40m

滑裂面数据
整体稳定安全系数 Ks = 1.619
圆弧半径(m) R = 15.313
圆心坐标X(m) X = -0.492
圆心坐标Y(m) Y = 7.058

----------------------------------------------------------------------
[ 抗倾覆稳定性验算 ]
----------------------------------------------------------------------
抗倾覆安全系数:

Mp——被动土压力及支点力对桩底的抗倾覆弯矩, 对于内支撑支点力由内支撑抗压力
决定;对于锚杆或锚索，支点力为锚杆或锚索的锚固力和抗拉力的较小值。
Ma——主动土压力对桩底的倾覆弯矩。

注意：锚固力计算依据锚杆实际锚固长度计算。
工况1：
序号 支锚类型 材料抗力(kN/m) 锚固力(kN/m)
1 内撑 0.000 ---

Ks = 3.193 >= 1.250, 满足规范要求。
工况2：
序号 支锚类型 材料抗力(kN/m) 锚固力(kN/m)
1 内撑 151.071 ---

Ks = 3.516 >= 1.250, 满足规范要求。
工况3：
序号 支锚类型 材料抗力(kN/m) 锚固力(kN/m)
1 内撑 151.071 ---

Ks = 1.265 >= 1.250, 满足规范要求。
----------------------------------------------
安全系数最小的工况号：工况3。
最小安全Ks = 1.265 >= 1.250, 满足规范要求。

----------------------------------------------------------------------
[ 抗隆起验算 ]
----------------------------------------------------------------------

1) 从支护底部开始，逐层验算抗隆起稳定性，结果如下：

支护底部，验算抗隆起：
Ks = 4.945 ≥ 1.800，抗隆起稳定性满足。
深度21.700处，验算抗隆起：
Ks = 8.294 ≥ 1.800，抗隆起稳定性满足。

2) 坑底抗隆起按以最下层支点为转动轴心的圆弧条分法计算，结果如下：

Ks = 2.205 ≥ 2.200，坑底抗隆起稳定性满足。

----------------------------------------------------------------------
[ 流土稳定性验算]
----------------------------------------------------------------------

其中:
K———流土稳定性计算安全系数；
Kf———流土稳定性安全系数；安全等级为一、二、三级的基坑支护，流土稳定性
安全系数分别不应小于1.6、1.5、1.4；
ld———截水帷幕在基坑底面以下的长度(m)；
D1———潜水水面或承压水含水层顶面至基坑底面的垂直距离(m)；
γ'———土的浮重度(kN/m3)；
Δh———基坑内外的水头差(m)；
γw———地下水重度(kN/m3)；

K = (2.00*5.00 + 0.80*6.15)*10.00/7.15*10.00
K = 2.087 >= 1.6, 满足规范要求。

----------------------------------------------------------------------
[ 抗承压水(突涌)验算 ]
----------------------------------------------------------------------

式中 Pcz———基坑开挖面以下至承压水层顶板间覆盖土的自重压力(kN/m2);
Pwy———承压水层的水头压力(kN/m2);
Ky———抗承压水头(突涌)稳定性安全系数，规范要求取大于1.100。

Ky = 40.00/30.00 = 1.33 >= 1.10
基坑底部土抗承压水头稳定!

----------------------------------------------------------------------
[ 嵌固深度计算 ]
----------------------------------------------------------------------
嵌固深度计算参数：
是否考虑整体稳定性
ㄨ
是否考虑坑底隆起稳定性
√
是否考虑最下层支点为轴心的圆弧稳定性
√

嵌固深度计算过程：
当地层不够时，软件是自动加深最后地层厚度(最多延伸100m)得到的结果。
1) 嵌固深度构造要求：
依据《建筑基坑支护技术规程》 JGJ 120-2012,
嵌固深度对于单支点支护结构ld不宜小于0.3h。
嵌固深度构造长度ld：2.358m。
2) 嵌固深度满足抗倾覆(踢脚)要求：
按《建筑基坑支护技术规程》 JGJ 120-2012单支点结构计算嵌固深度ld：
1) ld按公式：

得到ld = 4.000m。
3) 嵌固深度满足坑底抗隆起要求：
符合坑底抗隆起的嵌固深度ld = 0.000m
4) 嵌固深度满足以最下层支点为轴心的圆弧滑动稳定性要求：
符合以最下层支点为轴心的圆弧滑动稳定的嵌固深度ld = 8.200m。

满足以上要求的嵌固深度ld计算值=8.200m，ld采用值=8.200m。

=============================================================================

----------------------------------------------------------------------
[ 嵌固段基坑内侧土反力验算 ]
----------------------------------------------------------------------
工况1：
Ps = 1847.149 ≤ Ep = 6065.001，土反力满足要求。

工况2：
Ps = 1815.715 ≤ Ep = 6065.001，土反力满足要求。

工况3：
Ps = 1688.332 ≤ Ep = 2589.760，土反力满足要求。

式中：
Ps为作用在挡土构件嵌固段上的基坑内侧土反力合力（kN）；
Ep为作用在挡土构件嵌固段上的被动土压力合力（kN）。
