（完整版）物理初中人教版八年级下册期末模拟试卷经典

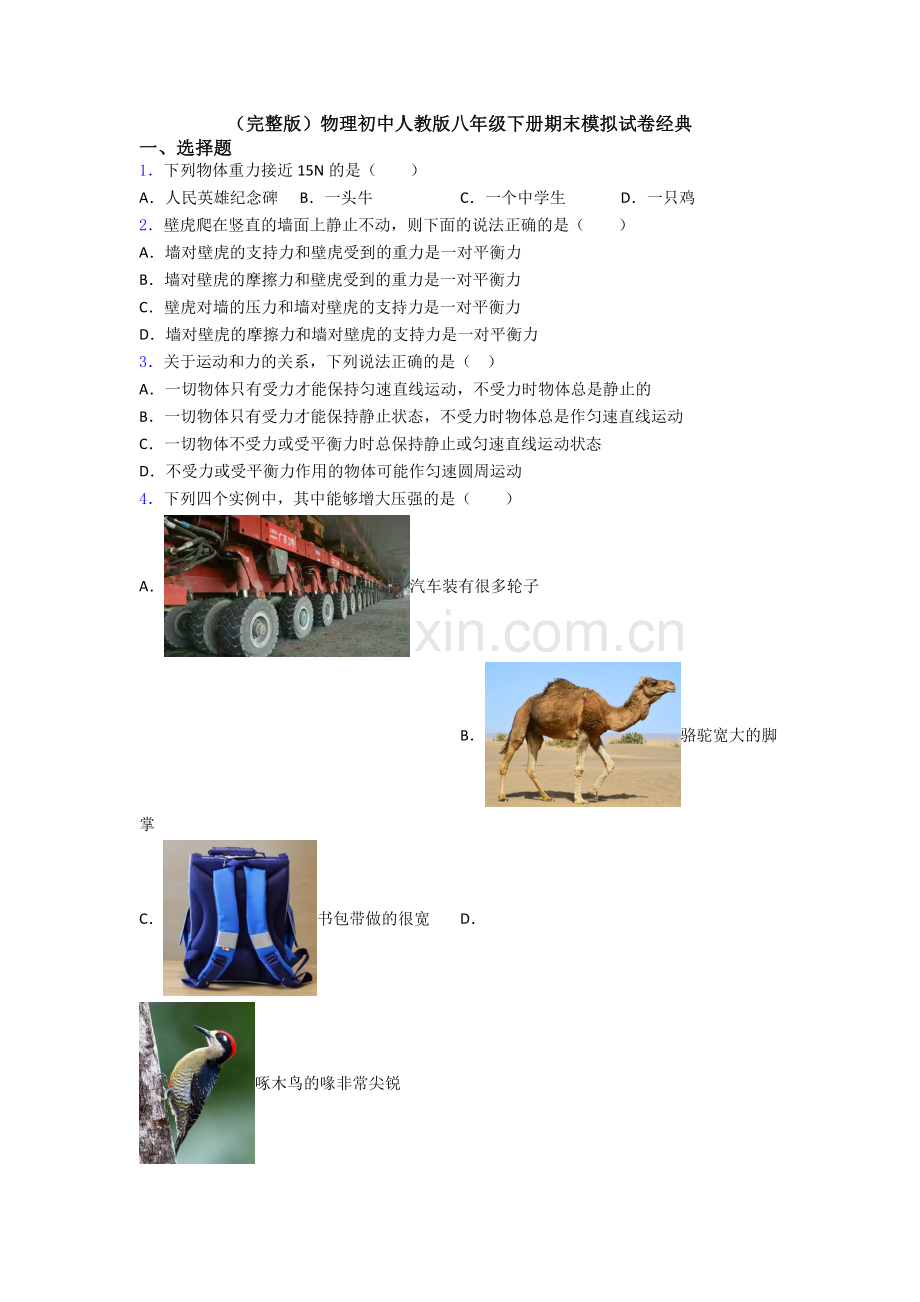

一、选择题
1．下列物体重力接近15N的是（　　）
A．人民英雄纪念碑 B．一头牛 C．一个中学生 D．一只鸡
2．壁虎爬在竖直的墙面上静止不动，则下面的说法正确的是（　　）
A．墙对壁虎的支持力和壁虎受到的重力是一对平衡力
B．墙对壁虎的摩擦力和壁虎受到的重力是一对平衡力
C．壁虎对墙的压力和墙对壁虎的支持力是一对平衡力
D．墙对壁虎的摩擦力和墙对壁虎的支持力是一对平衡力
3．关于运动和力的关系，下列说法正确的是（ ）
A．一切物体只有受力才能保持匀速直线运动，不受力时物体总是静止的
B．一切物体只有受力才能保持静止状态，不受力时物体总是作匀速直线运动
C．一切物体不受力或受平衡力时总保持静止或匀速直线运动状态
D．不受力或受平衡力作用的物体可能作匀速圆周运动
4．下列四个实例中，其中能够增大压强的是（　　）
A．汽车装有很多轮子 B．骆驼宽大的脚掌
C．书包带做的很宽 D．
啄木鸟的喙非常尖锐

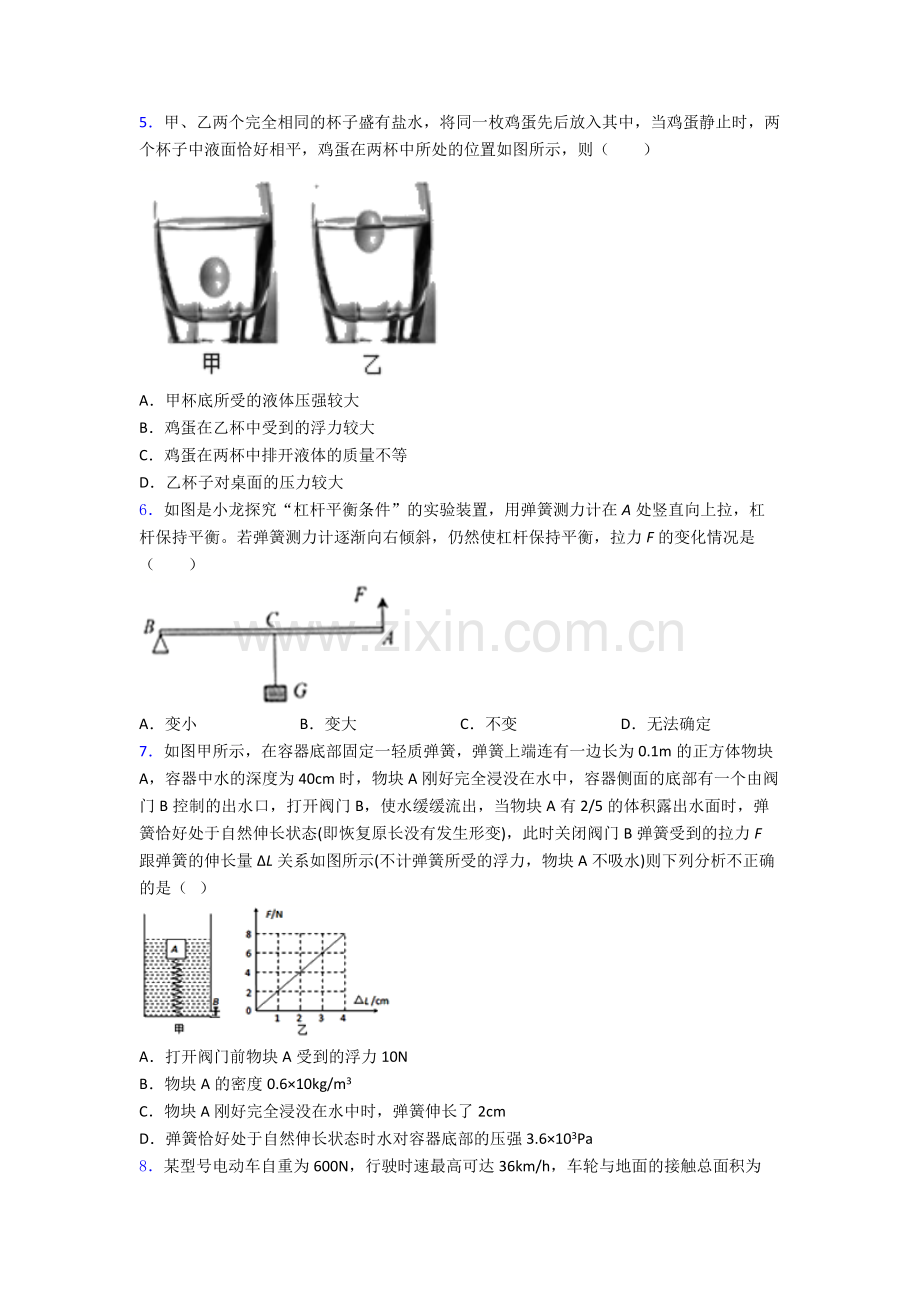

5．甲、乙两个完全相同的杯子盛有盐水，将同一枚鸡蛋先后放入其中，当鸡蛋静止时，两个杯子中液面恰好相平，鸡蛋在两杯中所处的位置如图所示，则（　　）

A．甲杯底所受的液体压强较大
B．鸡蛋在乙杯中受到的浮力较大
C．鸡蛋在两杯中排开液体的质量不等
D．乙杯子对桌面的压力较大
6．如图是小龙探究“杠杆平衡条件”的实验装置，用弹簧测力计在A处竖直向上拉，杠杆保持平衡。若弹簧测力计逐渐向右倾斜，仍然使杠杆保持平衡，拉力F的变化情况是（　　）

A．变小 B．变大 C．不变 D．无法确定
7．如图甲所示，在容器底部固定一轻质弹簧，弹簧上端连有一边长为0.1m的正方体物块A，容器中水的深度为40cm时，物块A刚好完全浸没在水中，容器侧面的底部有一个由阀门B控制的出水口，打开阀门B，使水缓缓流出，当物块A有2/5的体积露出水面时，弹簧恰好处于自然伸长状态(即恢复原长没有发生形变)，此时关闭阀门B弹簧受到的拉力F跟弹簧的伸长量ΔL关系如图所示(不计弹簧所受的浮力，物块A不吸水)则下列分析不正确的是（ ）

A．打开阀门前物块A受到的浮力10N
B．物块A的密度0.6×10kg/m3
C．物块A刚好完全浸没在水中时，弹簧伸长了2cm
D．弹簧恰好处于自然伸长状态时水对容器底部的压强3.6×103Pa
8．某型号电动车自重为600N，行驶时速最高可达36km/h，车轮与地面的接触总面积为200cm2，车胎能承受的最大压强为2.3×105Pa，若该车以最高时速匀速行驶2h，受到的阻力为40N，下列说法中（　　）
①该车的最大载重量4600N
②该车最高速行驶时输出功率为400W
③该车行驶了72km
④该车克服摩擦力做的功为2.88×104J
A．只有②③正确 B．只有①④正确 C．只有②③④正确 D．①②③④都正确
二、填空题
9．用力张开弓，弓会发生弯曲，这主要说明力可以改变物体的______；运动员将篮球掷出，球向前飞出，这主要说明力可以改变物体的______，篮球最终会落地，这是由于受到______的作用。
10．用飞机向目标空投救灾物品，若飞机向前飞行刚好到达目标的正上方时空投，救灾物品将落在目标的 ______（填“前方”或“后方”）．因为物品具有 ______，应 ______空投才行。
11．用刀切菜时，刀钝了切不动，在磨刀石上把刀磨一磨就容易切了，这是利用减小受力面积的方法来______压强；或者可以使劲切，这是利用______的方法来增大压强。
12．拉开的弓能够把箭射出去，说明变形的弓具有________势能；竖直上抛的皮球在未到达最高点之前具有动能和________势能。
13．如图所示，细线的两端分别固定在乒乓球和烧杯的底部，将水缓慢注入烧杯，直到乒乓球静止，细线在竖直方向被拉直（图甲），乒乓球所受的重力 ___________浮力。再将烧杯底部的一端垫高，使烧杯倾斜，细线仍在竖直方向上被拉直（图乙），与甲图相比，细线对乒乓球的拉力将 ___________。

14．自然界和生活中的许多现象与物理有关：

（1）泥鰍、黄鳝身上有许多黏液，我们不易把它抓住，原因是 ______力太小；
（2）脱手后的氢气球会上升，原因是氢气球受到的浮力 ______（填“大于”、“等于”或“小于”）其重力；当到一定高度时氢气球会自动破裂，是因为随着高度的增加，外界的 ______减小，气球向外胀而破裂；
（3）火车站台上都设有安全线（如图甲所示），人应站在安全线外，人若站在安全线内，当火车进站时火车周围的空气流速加快，压强 ______（填“增大”或“减小”)，人会被外侧空气压向火车；
（4）两辆同向行驶的汽车发生“追尾”，如图乙所示，后面的汽车A刹车后由于 ______仍撞到前面的汽车B，此时汽车B中司机起保护作用的是 ______（填“安全带”或“汽车头枕”）。
15．小明推着购物车在超市购物，如图所示，购物车与货物的总重为100N，B、C点为车轮与地面的接触点，当购物车前轮遇到障碍物时，小明先后两次在A点对购物车施加竖直方向的作用力，使车的前后轮分别越过障碍物。
（1）越过障碍物的推车，可视为杠杆，图甲中小明在A点施加的力F甲方向为竖直向______；
（2）小明对A点第一次的施力大小为F甲，第二次的施力大小为F乙，比较F甲与F乙的大小关系______（选填“<”或“>”或“=”）。

16．如图所示，水平地面上的物体，受到方向不变的推力F的作用，其F-t 和v-t 的图象分别如图乙所示。3~6s 内，物体所受的摩擦力为______N，推力F 对物体做功的功率为______W。

三、解答题
17．重为6牛的小球漂浮在水面上，请在图中用力的图示法画出小球所受的浮力。

18．请在图中画出使杠杆在图示位置平衡时，作用在A端的最小的动力F1，动力臂L1。

19．站在地面上的小明同学想用一个动滑轮和一个定滑轮组成滑轮组提升重物，请你用笔画线代替绳子，将图中的两个滑轮连成符合要求的滑轮组。

20．某实验小组的同学对两根原长都为8cm、粗细不同的A、B橡皮筋进行研究，并做成橡皮筋测力计。将橡皮筋的一端固定，另一端悬挂钩码，如图甲所示，记录橡皮筋受到的拉力大小F和橡皮筋伸长量x，根据多组测量数据做出的图线如图乙所示。

（1）当在A橡皮筋上悬挂重力为6N的物体时，橡皮筋A的伸长量为______cm。
（2）分别用这两根橡皮筋制成了如图丙所示两测力计，它们外壳相同，刻度线分布情况相同，则用橡皮筋______（选填“A”或“B”）制成的测力计测量的精确程度较高。
（3）若将本实验中A、B两根橡皮筋并联起来代替弹簧测力计，能够测量力的最大值为______N。
（4）实验小组同学想利用丙图中A橡皮筋测力计制作一个直接测量液体密度的“密度计”。他们用同一小桶分别盛满了2种液体，用A橡皮筋测力计分别测出液体和小桶的总重力，下表是2次测得的总重力及对应液体的密度（g取10N/kg）。则该密度计的零刻度线应标记在A橡皮筋测力计刻度板上______N的位置。
液体种类
酒精
植物油
弹簧测力计的示数F（N）
2.6
2.7
液体密度(103kg/m3)
0.8
0.9

21．在研究“影响滑动摩擦力大小的因素”的实验中，进行的实验过程如下甲乙丙丁戊图所示：

（1）实验中，认为弹簧测力计的示数即为木块A所受滑动摩擦力的原因是：当物体保持______运动时，物体处于平衡状态，其力的关系为f=F拉。这里使用的实验研究方法有______法。
（2）由甲乙两图可知，滑动摩擦力的大小与______有关。
（3）由______两图可知，滑动摩擦力的大小与压力大小有关。
（4）由于实验中难以保持物体做匀速直线运动，同学们对实验进行了如图丁和戊的改进。你觉得这样改进的好处是______。
二
22．如图所示是小海用U形管压强计探究“影响液体内部压强大小的因素”的实验装置。

（1）实验前准备实验器材，他向U形管内注入适量的红墨水，当管内的红墨水静止时，U形管左、右两侧液面的高度________，此时压强计上的U形管______（选填“是”或“不是”）连通器。
（2）在使用压强计前，发现U形管左、右两侧的液而有一定的高度差，如图甲，调节的方法是________（填字母序号），使U形管左右两侧的水面相平。
A．将右侧管中高出的水倒出
B．取下软管重新安装
（3）比较乙、丙两图可知，液体内部的压强与_____有关。
（4）小海换用相同体积的下列液体探究液体压强与液体密度的关系时，控制探头在下列液体中的位置______，U形管左、右两侧液面的高度差最大的是____（填字母序号）。
A．酒精（0.8×103kg/m3）B．植物油（0.9×103kg/m3）C．盐水（1.1×103kg/m3）
（5）已知图丙中U形管左、右两侧液面的高度差h=4cm，则橡皮管内气体的压强与大气压强之差为___Pa。（红墨水密度为1.0×103kg/m3，g取10N/kg）
二
23．游泳的人从河边的浅水区走向深水区的过程中，若河底布满小石头，脚底疼痛感会减弱。针对这一现象，同学们展开讨论，对影响浮力大小的因素猜想如下：
小敏猜想：浮力的大小与深度有关。
小乐猜想：浮力的大小与排开液体的体积有关。
小惠猜想：浮力的大小与排开液体的密度有关。
根据猜想他们进行了如图所示的实验。

（1）分析乙、丙可知，浸在液体中的物体受到的浮力大小与___________有关。
（2）分析丙、丁可知，浮力大小与物体浸没的深度___________（选填“有关”或“无关”）。
（3）图乙中物块A受到的浮力是___________N。
（4）为了探究浮力大小与液体的密度是否有关，小惠选择乙、戊进行分析___________（选填“能”或“不能”）得出正确结论，原因是___________。
（5）由上述实验步骤可得出，物块A的密度是___________kg/m3，盐水密度是___________kg/m3。
（6）完成上述实验后，同学们又大胆猜测：“浸在液体中的物体受到的浮力是否与物体的密度有关”。实验中应该保持排开液体的体积和液体的密度___________（选填“改变”或“不变”），改变___________。
24．利用如图所示装置探究“物体的动能大小与哪些因素有关”。将小球A、B分别拉到与竖直方向成一定角度的位置，然后都由静止释放，当小球摆动到竖直位置时，将与静止在水平面上的木块C发生碰撞，木块就会在水平面上滑行一定距离后停止。图中的摆长L都相同，，球A、B的质量分别为、（）。

(1)如图甲、乙所示，同时释放A、B，观察到它们并排摆动且始终相对静止，同时到达竖直位置．说明两小球在摆动过程中的速度大小与小球的______无关。
(2)分析比较_______两次实验，可探究出的结论是：速度相同的物体，质量越大，动能越大
(3)图乙中小球B到达竖直位置时的速度小于图丙中小球B到达竖直位置时的速度，如图乙、丙所示，图丙中木块C滑行得更远些，由此可得出结论：_________________________________________。
(4)质量和速度谁对动能的影响较大呢？小明所在的物理兴趣小组借助速度传感器和其他仪器得出了两组数据如表一和表二所示。
表一（钢球撞击速度v=8cm/s
序号
钢球质量
木块滑行距离
1
100
10
2
200
20
3
300
30

表二（钢球质量m=100g）
序号
钢球撞击速度
木块滑行距离
1
8
10
2
16
40
3
24
90

分析表一、二两组数据可以得出：__________________对物体的动能影响较大。
25．在探究杠杆平衡条件的实验中：

（1）实验前，小明发现杠杆右端低了，要使它在水平位置平衡，应将杠杆右端的平衡螺母向________端调节，小明调节杠杆在水平位置平衡的主要目的是便于测量___________的大小；
（2）如图甲所示，在杠杆左边A处挂4个相同钩码，要使杠杆在水平位置平衡，应在杠杆右边B处挂___________个同样的钩码；小明在实验过程中加了钩码，又调节了平衡螺母，杠杆在水平位置平衡了，这种做法是___________的（选填“正确”或“错误”）；
（3）如图乙所示，用弹簧测力计在C处竖直向上拉，若一个钩码重0.5牛（杠杆的重忽略不计），弹簧测力计的示数应为___________牛；当弹簧测力计逐渐向右倾斜时，若要使杠杆仍然在水平位置平衡，则弹簧测力计的示数将___________（选填“变大”“变小”或“不变”）。
26．小赵家买了一个既美观又实用的茶几，茶几的中间是一个鱼缸。茶几摆放在客厅水平地板上，其部分参数如下表所示，试计算：
（1）若鱼缸中注入10cm深的水时，水对缸底产生的压强；
（2）若鱼缸中注满水时，求注入水的质量；
（3）若鱼缸中注满水时，茶几对地板的压强。
茶几及鱼缸净重/kg
56
最大容量/L
40
支撑柱/个
4
每个支撑柱与接触面积/m2
0.02

27．如图甲所示，弹簧测力计下面挂一实心圆柱体，将圆柱体从盛有水的容器上方离水面某一高度处缓缓下降（其底面始终与水面平行），使其逐渐浸入水中，乙图是整个过程中，弹簧测力计示数F随圆柱体下降距离h的变化关系图像（ρ水=1.0×10³kg/m³，g=10N/kg）。求：
（1）圆柱体浸没时受到的浮力；
（2）圆柱体的体积：
（3）圆柱体的横截面积。

28．小明用如图滑轮组提升物体A，A重500N，它的底面积200cm2，小明双脚面积500cm2，小明质量80kg（不计绳重和摩擦）。
(1)小明用50N力拉绳子自由端，小明对地面的压力多大？
(2)若不计轮重，绳子自由端拉力为100N时，A对地的压强多大？
(3)若轮重不能忽略，小明用120N力拉绳自由端时，物体A对地的压强6000Pa。小明用更大的力拉绳自由端，使A匀速上升，求此时滑轮组的机械效率多大？
(4)将物体A换成物体B，B的体积2×104cm3。取和B材质一样的样品，样品体积100cm3，用弹簧测力计拉着样品，完全浸入水中时，测力计示数为2N。小明用力拉动绳子自由端，使物体B以0.1m/s的速度在空气中匀速上升，则小明做功功率多大（考虑轮重）？

【参考答案】
一、选择题
1．D
解析：D
【详解】
A．人民英雄纪念碑的重力约为，故A不符合题意；
B．一头牛的重力约为5000N，故B不符合题意；
C．一个中学生的重力约为500N，故C不符合题意；
D．一只鸡的质量约为1.5kg，重力约为15N，故D符合题意。
故选D。
2．B
解析：B
【详解】
A．墙对壁虎的支持力和壁虎受到的重力不在同一直线上，不是一对平衡力，故A错误；
B．墙对壁虎的摩擦力和壁虎受到的重力大小相等、方向相反、作用在同一直线上、作用在同一物体上，是一对平衡力，故B正确；
C．壁虎对墙的压力和墙对壁虎摩擦力作用在不同的物体上，不是一对平衡力，故C错误；
D．墙对壁虎的摩擦力和墙对壁虎的支持力，方向不是相反的，不是一对平衡力，故D错误。
故选B。
3．C
解析：C
【详解】
A．由牛顿第一运动定律可知，当物体不受力时，会保持静止或匀速直线运动状态，故A错误；
B．由牛顿第一运动定律可知，当物体不受力时也有可能保持静止状态，故B错误；
C．由牛顿第一运动定律可知，一切物体不受力时，总保持静止或匀速直线运动状态；由力的平衡可知，当物体受平衡力时运动状态不变，总保持静止或匀速直线运动状态，故C正确；
D．作匀速圆周运动的物体受力状态发生改变，处于非平衡状态，故D错误。
故选C。
4．D
解析：D
【详解】
A．汽车装有很多轮子，是为了在压力一定时，增大受力面积来减小车对地面的压强，故A不符合题意；
B．在压力不变时，宽大的骆驼脚掌增大了受力面积，使压强减小了，故B不符合题意；
C．书包带做得宽一些，是在压力一定时，增大受力面积减小对肩膀的压强，故C不符合题意；
D．啄木鸟的喙非常尖锐，是为了在压力一定时，减小受力面积来增啄木鸟的喙对树的压强，故D符合题意。
故选D。
5．D
解析：D
【详解】
A．由图可知，鸡蛋在甲、乙两杯中分别处于悬浮和漂浮状态，根据浮沉条件可知
ρ液甲＝ρ物，ρ液乙＞ρ物
所以
ρ液甲＜ρ液乙
由于两杯中液面相平，根据p＝ρgh可知：乙杯底所受的液体压强大于甲杯底所受的液体压强，故A错误；
B．根据物体漂浮或悬浮时，受到的浮力和自身的重力相等，所以同一只鸡蛋在两杯中受到的浮力相等，故B错误；
C．鸡蛋在两杯中受到的浮力相等，根据
F浮＝G排＝m排g
可知：鸡蛋排开液体的质量相同，故C错误；
D．由于鸡蛋在甲、乙两杯中分别处于悬浮和漂浮状态，根据浮沉条件和阿基米德原理可知
G鸡蛋＝F甲浮＝G排甲，G鸡蛋＝F乙浮＝G排乙
甲、乙杯子对桌面的压力分别为
F甲＝G杯+G甲剩+G鸡蛋＝G杯+G甲剩+G排甲＝G杯+ρ甲V甲剩g+ρ甲V排甲g＝G杯+ρ甲(V甲剩+V排甲)g
F乙＝G杯+G乙剩+G鸡蛋＝G杯+G乙剩+G排乙＝G杯+ρ乙V乙剩g+ρ乙V排乙g＝G杯+ρ乙(V乙剩+V排乙)g
由于当鸡蛋静止时，两个杯子中液面恰好相平，则
V甲剩+V排甲＝V乙剩+V排乙
所以
F甲＜F乙
即：乙杯子对桌面的压力较大，故D正确。
故选D。
6．B
解析：B
【分析】
在探究杠杆平衡条件的实验中，要求使杠杆在水平位置平衡，同时，弹簧测力计的拉力方向也要求在竖直方向，这是为了能在杠杆上直接读出力臂的长，如果力的方向不竖直，则力臂会相应变小，力会变大。
【详解】
读图可知，原来的力臂为CA，若弹簧测力计向右倾斜时，拉力不再与杠杆垂直，力臂为CD，这样力臂会相应变短，如下所示：

而G与BC不变，根据杠杆的平衡条件
F×AB＝G×BC
力会相应增大，才能使杠杆仍保持平衡。故B符合题意。
故选B。
7．D
解析：D
【详解】
A．打开阀门前，物块A刚好完全浸没在水中，则
V排＝VA＝(0.1 m)3＝1×10−3m3
所以
F浮＝ρ水gV排＝1.0×103kg/m3×10N/kg×1×10−3m3＝10N
故A正确；
B．当弹簧恰好处于自然伸长状态，物块A是处于漂浮状态，故F浮＝G得
ρ水gV排＝ρAgVA
所以
ρ水×VA＝ρAVA
则
ρA＝ρ水＝ρ水＝×1.0×103kg/m3＝0.6×103kg/m3
故B正确；
CD．漂浮时，物块受平衡力，由题意知
G＝F′浮＝ρ水gV′排＝1.0×103kg/m3×10N/kg×(1−)×1×10−3m3＝6N
全部浸没时，根据物块A受平衡力作用可知：弹力
F＝F浮−G＝10N−6N＝4N
由图象可知此时弹簧伸长了ΔL＝2cm，所以弹簧处于自然状态时水深
h＝40cm−25×10cm−2cm＝34cm＝0.34m
水对容器底部压强
p＝ρ水gh＝1.0×103kg/m3×10N/kg×0.34m＝3.4×103Pa
故C正确，D错误。
故选D。
8．A
解析：A
【分析】
①水平面上物体的压力和自身的重力相等，根据求出车和载重的最大重力之和，然后求出该车的最大载重量；
②电动车以最高时速匀速行驶时处于平衡状态，受到的牵引力和阻力是一对平衡力，二力大小相等，根据求出该车最高速行驶时输出功率；
③根据求出该车行驶的路程；
④根据求出该车克服摩擦力做的功。
【详解】
①因水平面上物体的压力和自身的重力相等，所以，由可得，车和载重的最大重力之和

则该车的最大载重量

故①错误；
②因电动车以最高时速匀速行驶时处于平衡状态，受到的牵引力和阻力是一对平衡力，所以，牵引力

则该车最高速行驶时输出功率

故②正确；
③由可得，该车行驶的路程

故③正确；
④该车克服摩擦力做的功

故④错误；
综上可知，只有②③正确。故A符合题意，BCD不符合题意。
故选A。
二、填空题
9．形状 运动状态 重力
【详解】
[1] 用力张开弓，弓会发生弯曲，即在力的作用下弓的形状发生了改变，说明力改变了物体的形状。
[2]篮球在力的作用下，由静止变为运动，这主要说明力可以改变物体运动状态。
[3]投出的篮球受到重力的作用（空气阻力忽略），且重力的方向总是竖直向下，上升篮球最终会落地，是受重力的作用。
10．前方 惯性 提前
【详解】
[1][2][3]物品原来随飞机一起运动，当物品被投出后由于惯性，还要保持原来的速度继续向前运动，所以，若空投时，飞机刚好处在目标的正上方，则物品不能落到目标处，会落到目标的前方，因此只有适当提前投放才能命中目标。
11．增大 增大压力
【详解】
[1][2]根据压强公式 p= 可知，刀钝了切不动，在磨刀石上把刀磨一磨就容易切了，这是利用减小受力面积的方法来增大压强；或者可以使劲切，利用增大压力的方法来增大压强。
12．弹性 重力
【详解】
[1]拉开的弓能够把箭射出去，弓发生了弹性形变，具有弹性势能。
[2]竖直上抛的皮球在未到达最高点之前，有一定的速度和高度，具有动能和重力势能。
13．小于 不变
【详解】
[1]甲中细线在竖直方向被拉直，球受到竖直向上的浮力、竖直向下的重力和拉力的作用，所以重力要小于浮力。
[2]再将烧杯底部的一端垫高，使烧杯倾斜，细线仍在竖直方向上被拉直（图乙），与甲图相比，乒乓球排开的水的体积不变，根据阿基米德原理可知，浮力不变，重力不变，则细线对乒乓球的拉力将不变。
14．A
解析：摩擦 大于 大气压 减小 惯性 汽车头枕
【详解】
（1）[1]泥鳅、黄鳝身上有许多粘液很光滑，我们不易把它抓住，原因是手与它们之间的摩擦力小。
（2）[2]根据物体浮沉条件可知，脱手后的氢气球会上升，原因是氢气球受到的浮力大于其重力。
[3]大气压随着高度的增加而减小，当气球升到高空时，外界的气压减小，内部气压大于外部气压，气球体积增大，将气球胀破。
（3）[4]由流体压强与流速的关系：流速越大的位置压强越小，人若站在安全线内，当火车进站时火车周围的空气流速加快，压强小，人会被外侧空气压向火车。
（4）[5]后面的汽车A刹车后由于具有惯性，仍要保持原来向前运动的状态，所以仍撞到前面的汽车B。
[6]在车辆发生追尾时，前面汽车B迅速向前运动，B车中的司机由于惯性会保持原来的运动状态，人会向后倒，此时由于车辆加速的压力都集中在人体脆弱的颈部和头部，而头枕则对此起缓冲作用，保护人体头部。
15．下 F甲>F乙
【详解】
（1）[1]小明先后两次在A点对购物车施加竖直方向的作用力，图甲中，假设小明在A点对购物车施加竖直向上的力，推车可视为杠杆，推车自身的重力是阻力，小明在A点的
解析：下 F甲>F乙
【详解】
（1）[1]小明先后两次在A点对购物车施加竖直方向的作用力，图甲中，假设小明在A点对购物车施加竖直向上的力，推车可视为杠杆，推车自身的重力是阻力，小明在A点的力是动力，C点是支点，B点车轮往上移动，C点车轮静止不动，这样推车不能越过障碍物，不符合题意，假设不成立，小明在A点对购物车不是施加竖直向上的力；假设小明在A点对购物车施加竖直向下的力，推车可视为杠杆，推车自身的重力是阻力，小明在A点的力是动力，这时B点车轮静止不动，C点车轮往上移动，B点是支点，这样推车能越过障碍，符合题意，假设成立，小明在A点对购物车施加竖直向下的力。
（2）[2]由[1]解析可知，小明在A点对购物车施加竖直向下的力，是F甲，这个力是动力，动力臂是，购物车自身的重力是G，这个重力是阻力，作用在购物车重心O，阻力臂是支点B到重力作用线的距离，大小是，越过障碍物这个过程可近似看作是平衡状态，根据杠杆的平衡原理可知

代入数据可知

图乙中是B点车轮越过障碍物，假设小明在A点对购物车施加竖直向下的力，推车可视为杠杆，推车自身的重力是阻力，小明在A点的力是动力，这时B点车轮静止不动，C点车轮往上移动，B点是支点，这样推车不能越过障碍，不符合题意，假设不成立，假设小明在A点对购物车施加竖直向上的力，推车可视为杠杆，推车自身的重力是阻力，小明在A点的力是动力，这时C点车轮静止不动，B点车轮往上移动，C点是支点，这样推车能越过障碍，符合题意，假设成立；综上所述，图乙中小明在A点对购物车施加竖直向上的力，动力臂是

动力臂是1.2m；购物车自身的重力是阻力，阻力臂是支点C到重力作用线的距离，大小是，越过障碍物这个过程可近似看作是平衡状态，根据杠杆的平衡原理可知

代入数据可得

综上所述
、
那么。
16．6

【详解】
[1]由图丙可知：6~9s 内，物体做匀速直线运动，水平方向上受到平衡力，摩擦力等于推力，大小为4N,由于滑动摩擦力的大小与压力和接触面的粗糙程度有关，与速度无关，因此3~6
解析：6
【详解】
[1]由图丙可知：6~9s 内，物体做匀速直线运动，水平方向上受到平衡力，摩擦力等于推力，大小为4N,由于滑动摩擦力的大小与压力和接触面的粗糙程度有关，与速度无关，因此3~6s 内，物体做加速运动，所受的摩擦力为4N。
[2]由丙图可知：物体在3~6s 内运动的路程

由乙图可知，物体在3～6s 所受推力为6N，则推力F 对物体做功的功率

三、解答题
17．【详解】
因为重力与浮力是一对平衡力，大小相等，方向相反，作用在同一直线上，由重力的大小和方向知道，浮力的大小为6N，方向竖直向上，作用点在小球重心，设标度为3N，力的图示如下图
解析：
【详解】
因为重力与浮力是一对平衡力，大小相等，方向相反，作用在同一直线上，由重力的大小和方向知道，浮力的大小为6N，方向竖直向上，作用点在小球重心，设标度为3N，力的图示如下图

18．【详解】
根据杠杆平衡条件，在阻力和阻力臂不变时，动力臂最长，动力最小。连接OA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，据此可画出最小的动力，如图所示：
解析：
【详解】
根据杠杆平衡条件，在阻力和阻力臂不变时，动力臂最长，动力最小。连接OA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，据此可画出最小的动力，如图所示：

19．【详解】
人用力往下拉绳把重物提升，说明人的拉力方向向下，按此反向绕线，绳子的起始端应系在定滑轮的挂钩上，如图所示：
解析：
【详解】
人用力往下拉绳把重物提升，说明人的拉力方向向下，按此反向绕线，绳子的起始端应系在定滑轮的挂钩上，如图所示：

20．A 22.5 1.8
【详解】
（1）[1]由图乙可知，A橡皮筋在受到的接力不大于10N的情况下，橡皮筋伸长量Δx与橡皮筋受到的拉力大小F变化关系为一直线，说明橡皮筋的伸长Δx与
解析：A 22.5 1.8
【详解】
（1）[1]由图乙可知，A橡皮筋在受到的接力不大于10N的情况下，橡皮筋伸长量Δx与橡皮筋受到的拉力大小F变化关系为一直线，说明橡皮筋的伸长Δx与受到接力F成正比例函数的关系，即FA=kAΔxA，由图知，当FA=5N，ΔxA=10cm，带入数据得kA=0.5N/cm，因此FA=0.5ΔxA，在A橡皮筋上悬挂重力为6N的物体时，橡皮筋A的伸长量为

（2）[2]由图乙可知，在测量范围内，如F=5N时，用橡皮筋A制成的测力计伸长10cm，而用橡皮筋B制成的测力计伸长5cm，所以，用橡皮筋A制成的测力测量的精确程度高。
（3）[3]将与本实验中两根相同的橡皮筋并联起来代替弹簧测力计使用时，两根橡皮筋伸长的长度相等，由图可知，在拉力作用下B先达到最大伸长量15cm，A橡皮筋的伸长量也为15cm；当伸长量为15cm时，橡皮筋B上的力为15N，因为橡皮筋的伸长与受到的拉力成正比，所以橡皮筋A上的力为

根据二力合成可得受到的最大拉力为
15N+7.5N=22.5N
（4）[4]液体的重力
G液=mg=ρ液gV
测量液体密度时，弹簧测力计的示数
F=G桶+G液
测量酒精时
G桶+0.8×103kg/m3×V×10N/kg=2.6N①
测量植物油时
G桶+0.9×103kg/m3×V×10N/kg=2.7N②
将①②两式联立，解方程组得G桶=1.8N，该密度计的零刻度线应标记在A橡皮筋测力计刻度板上1.8 N的位置。
21．匀速直线 控制变量/转换 接触面的粗糙程度 甲、丙 不用使物体保持匀速直线运动，方便操作
【详解】
（1）[1]因为木块匀速直线拉动时，处于平衡状态，拉力与摩擦力是一
解析：匀速直线 控制变量/转换 接触面的粗糙程度 甲、丙 不用使物体保持匀速直线运动，方便操作
【详解】
（1）[1]因为木块匀速直线拉动时，处于平衡状态，拉力与摩擦力是一对平衡力，此时弹簧测力计的示数即为木块A所受滑动摩擦力。
[2]根据题意知道，研究摩擦力与多因素的关系时，采用了控制变量法；通过拉力来间接测摩擦力，用到了转换法。
（2）[3]比较甲乙两图知道，物体A对接触面的压力相同，但接触面不同，即接触面的粗糙程度不同，同时弹簧秤示数不同，说明滑动摩擦力的大小与接触面的粗糙程度有关。
（3）[4]比较各实验图知道，甲丙图中，物体接触面相同，压力大小不同，而弹簧秤示数不同，说明滑动摩擦力的大小与压力大小有关。
（4）[5]由图知道，改进后，木块与弹簧测力计固定不动，拉动木板运动，该实验设计的优点是：一方面，不需要木板做匀速直线运动，便于实验操作，另一方面，由于测力计静止便于读数。
二
22．相同 是 B 液体的深度 相同 C 400
【详解】
（1）[1][2]向U形管内注入适量的红墨水，此时U形管两端都开口，是连通器，所以当管内的红墨水静止
解析：相同 是 B 液体的深度 相同 C 400
【详解】
（1）[1][2]向U形管内注入适量的红墨水，此时U形管两端都开口，是连通器，所以当管内的红墨水静止时，U形管左、右两侧液面的高度相同。
（2）[3]在使用压强计前，发现U形管左、右两侧的液而有一定的高度差，这是因为U形管两侧液面上方的气压不同，调节的方法是取下软管重新安装，使U形管左右两侧的水面相平，故选B。
（3）[4]比较乙、丙两图，探头的深度不同，U形管两侧的液面差也不同，即表示探头处液体产生的压强不同，所以可得出结论，液体内部的压强与液体的深度有关。
（4）[5][6]小海换用相同体积的下列液体探究液体压强与液体密度的关系时，要控制深度相同，所以应该控制探头在下列液体中的位置相同，根据 可知，相同深度时，盐水的压强最大，所以U形管左、右两侧液面的高度差最大的是C。
（5）[7]U形管两侧的压强相等，所以橡皮管内气体的压强与大气压强之差等于U形管两侧液体的压强差，为

二
23．物体排开液体的体积 无关 0.4 不能 没有控制排开液体的体积相同 4×103 1.2×103 不变 物体密度
【详解】
（1）[1]物体受到
解析：物体排开液体的体积 无关 0.4 不能 没有控制排开液体的体积相同 4×103 1.2×103 不变 物体密度
【详解】
（1）[1]物体受到的浮力大小与物体排开液体的密度和体积有关，研究浮力大小与其中一个因素的关系时，要控制另一个因素不变。比较图乙、丙可知，液体的密度相同，物体排开水的体积不同，根据甲图可知物体的重力，由称重法可知乙、丙图中物体受到的浮力大小不同，故分析乙、丙可知，浸在液体中的物体受到的浮力大小与物体排开液体的体积有关。
（2）[2]比较丙和丁可知，物体浸没在水中的深度不同，而弹簧测力计示数相同，根据称重法，则物体受到的浮力相同，说明浮力大小与物体浸没的深度无关。
（3）[3]由图甲可知A物体的重力
G＝4N
由图乙可知弹簧测力计的示数
F′＝3.6N
则乙图中A物体受到的浮力
F浮乙＝G﹣F′＝4N﹣3.6N＝0.4N
（4）[4][5]探究浮力大小与液体的密度的关系，要控制液体排开液体的体积相同，通过图乙和戊可知物体排开液体的体积不同，故不能得到浮力大小与液体密度是否有关，原因是没有控制排开液体的体积相同。
（5）[6][7]根据甲、丙图可知，当物体A完全浸没时，受到的浮力为
F浮＝4N﹣3N＝1N
由F浮＝ρ水gV排可得物体A的体积为

物体A的密度

物体A浸没在盐水中受到的浮力为
F浮′＝G﹣F盐水＝4N﹣2.8N＝1.2N
根据阿基米德原理中，盐水的密度

（6）[8][9]要探究浸在液体中的物体受到的浮力是否与物体的密度是否有关，由控制变量法，实验中应保持排开液体的体积和液体的密度不变，改变物体的密度。
24．质量 甲、乙 质量相同的物体，速度越大，动能越大 速度
【详解】
(1)[1]甲、乙两图中，A、B小球的质量不同，由题意知，摆角相同，小球相对静止，小球同时到达竖直位置，说
解析：质量 甲、乙 质量相同的物体，速度越大，动能越大 速度
【详解】
(1)[1]甲、乙两图中，A、B小球的质量不同，由题意知，摆角相同，小球相对静止，小球同时到达竖直位置，说明小球的速度大小与小球的质量无关。
(2)[2]如图甲、乙所示，，摆角相同，两球的速度相同，B球能将木块C撞得更远，说明B球的动能更大，因此可得速度相同时，物体的质量越大，动能越大。
(3)[3]乙、丙两图，小球的质量相同，，所以乙图中小球B到达竖直位置时的速度小于图丙中小球B到达竖直位置时的速度，图丙中木块C滑行得更远些，因此可得：质量相同的物体，速度越大，动能越大。
(4)[4]对比分析表一、表二中三次实验数据发现，物体获得的动能跟物体的质量和速度有关，但是速度对物体的动能影响较大。
25．左 力臂 3 错误 3 变大
【详解】
（1）[1]小明发现杠杆右端低，则重心应向左移动，要使它在水平位置平衡，应将杠杆右端的平衡螺母向左端调节。
[2]杠杆在
解析：左 力臂 3 错误 3 变大
【详解】
（1）[1]小明发现杠杆右端低，则重心应向左移动，要使它在水平位置平衡，应将杠杆右端的平衡螺母向左端调节。
[2]杠杆在水平位置平衡的主要目的有两个：一个是避免杠杆自身重力对杠杆转动的影响，二是便于测量力臂的长度。
（2）[3]设一个钩码的重力为G，杠杆的一个小格的长度为L，根据杠杆的平衡条件，由图甲可知

解得，故在B处应该挂3个同样的钩码。
[4]小明在实验过程中加了钩码，又调节了平衡螺母，这种做法是错误的，因为实验过程中再调节平衡螺母，就会破坏原有的平衡。
（3）[5]根据杠杆的平衡条件可得

解得，即弹簧测力计的示数为3N。
[6]当弹簧测力计逐渐向右倾斜时，其拉力的力臂也减小，为了保持杠杆平衡，拉力要增大，弹簧测力计的示数将变大。
