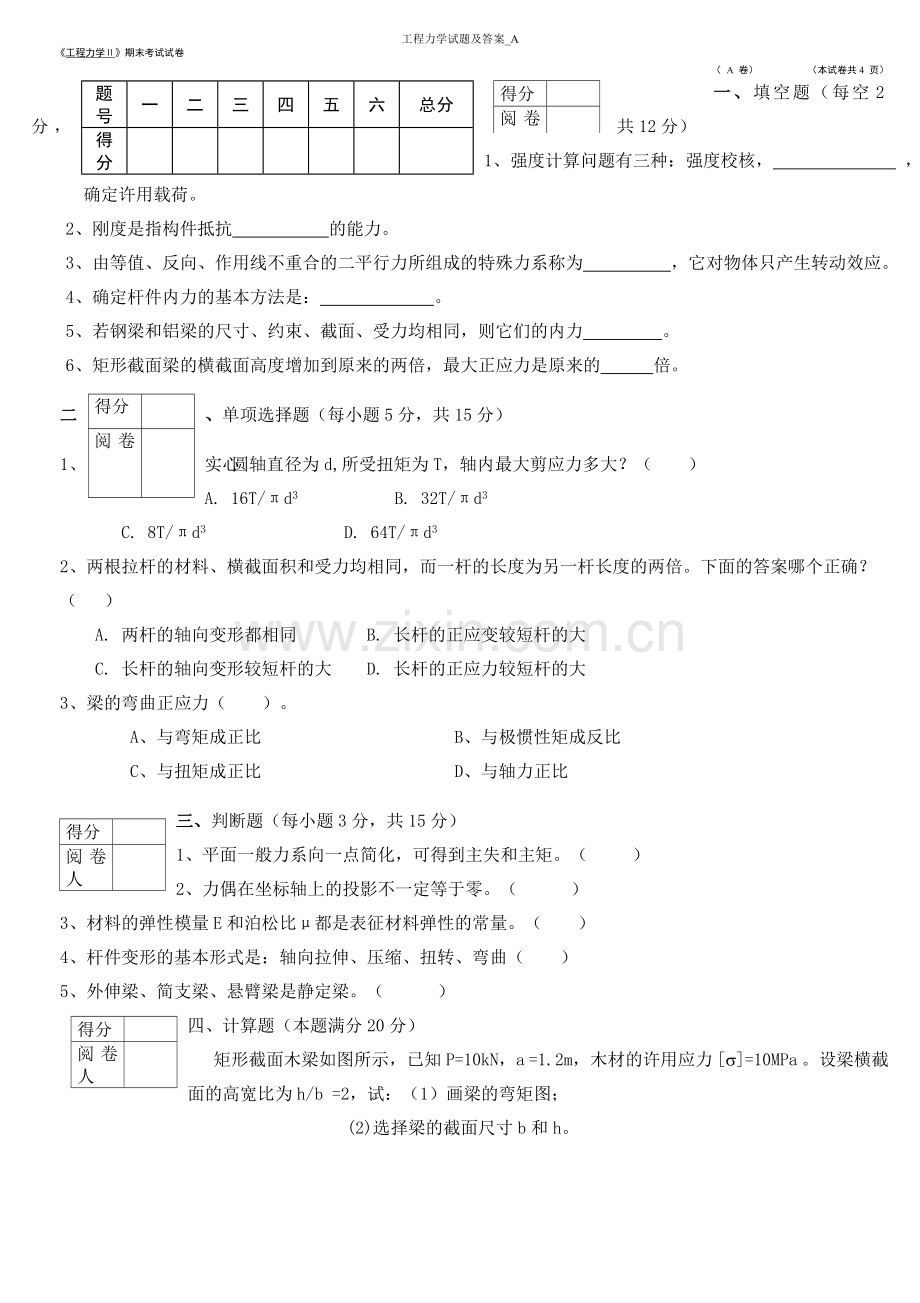

《工程力学Ⅱ》期末考试试卷
（ A 卷） （本试卷共4 页）
题号
一
二
三
四
五
六
总分
得分

得分

阅卷人

一、填空题（每空2分，共12分）
1、强度计算问题有三种：强度校核， ，确定许用载荷。
2、刚度是指构件抵抗 的能力。
3、由等值、反向、作用线不重合的二平行力所组成的特殊力系称为 ，它对物体只产生转动效应。
4、确定杆件内力的基本方法是： 。
5、若钢梁和铝梁的尺寸、约束、截面、受力均相同，则它们的内力 。
6、矩形截面梁的横截面高度增加到原来的两倍，最大正应力是原来的 倍。
得分

阅卷人

二、单项选择题（每小题5分，共15分）
1、实心圆轴直径为d,所受扭矩为T，轴内最大剪应力多大？（ ）
A. 16T/πd3 B. 32T/πd3
C. 8T/πd3 D. 64T/πd3
2、两根拉杆的材料、横截面积和受力均相同，而一杆的长度为另一杆长度的两倍。下面的答案哪个正确？（ ）
A. 两杆的轴向变形都相同 B. 长杆的正应变较短杆的大
C. 长杆的轴向变形较短杆的大 D. 长杆的正应力较短杆的大
3、梁的弯曲正应力（ ）。
A、与弯矩成正比 　　B、与极惯性矩成反比
C、与扭矩成正比 　　D、与轴力正比
得分

阅卷人

三、判断题（每小题3分，共15分）
1、平面一般力系向一点简化，可得到主失和主矩。（ ）
2、力偶在坐标轴上的投影不一定等于零。（ ）
3、材料的弹性模量E和泊松比μ都是表征材料弹性的常量。（ ）
4、杆件变形的基本形式是：轴向拉伸、压缩、扭转、弯曲（ ）
5、外伸梁、简支梁、悬臂梁是静定梁。（ ）
得分

阅卷人

四、计算题（本题满分20分）

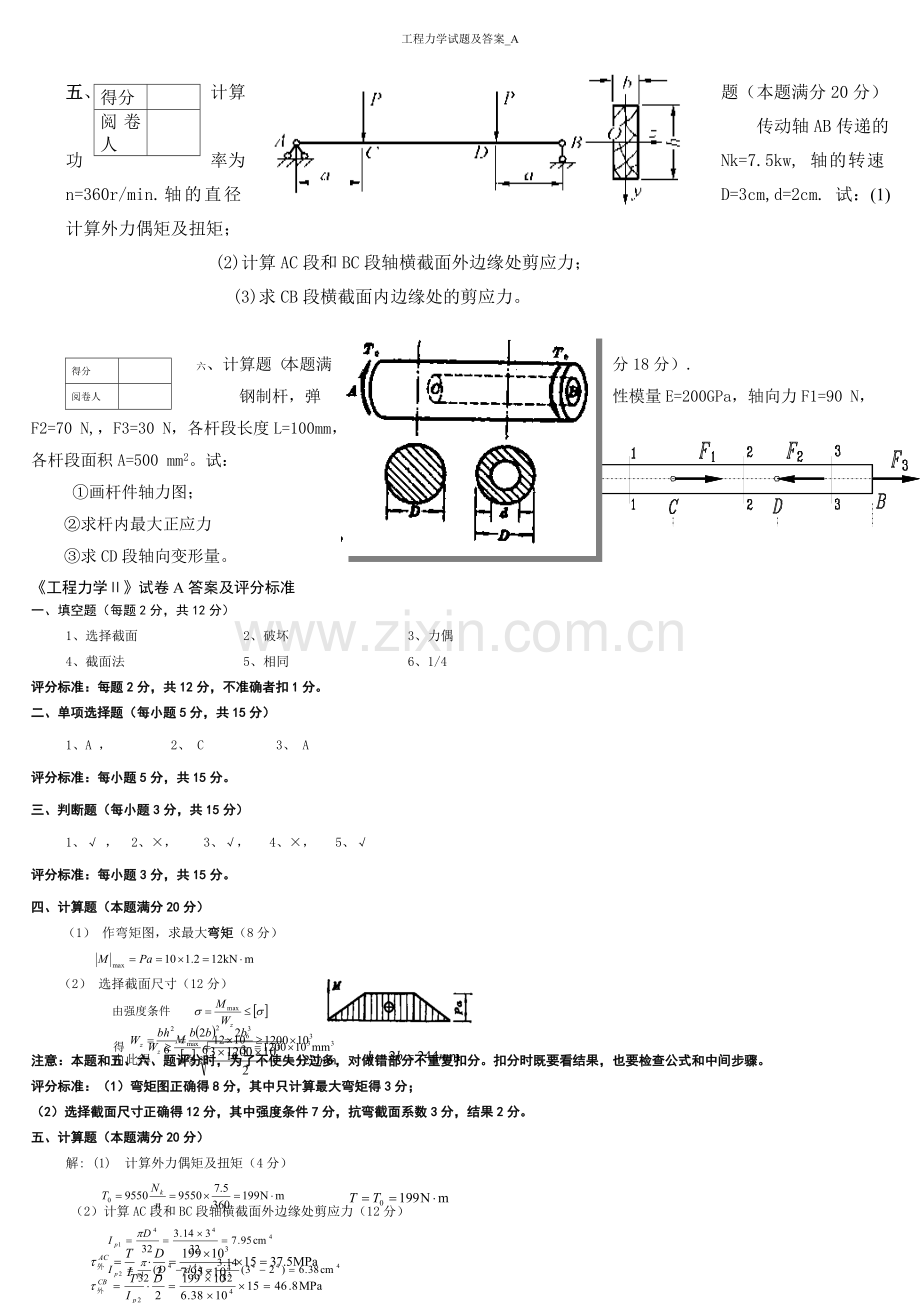

矩形截面木梁如图所示，已知P=10kN，a =1.2m，木材的许用应力 [s]=10MPa 。设梁横截面的高宽比为h/b =2，试：（1）画梁的弯矩图；
(2)选择梁的截面尺寸b和h。

得分

阅卷人

五、计算题（本题满分20分）
传动轴AB传递的功率为Nk=7.5kw, 轴的转速n=360r/min.轴的直径D=3cm,d=2cm. 试：(1)计算外力偶矩及扭矩；
(2)计算AC段和BC段轴横截面外边缘处剪应力；
(3)求CB段横截面内边缘处的剪应力。

得分

阅卷人

六、计算题（本题满分18分）.
钢制杆，弹性模量E=200GPa，轴向力F1=90 N，F2=70 N,，F3=30 N，各杆段长度L=100mm，各杆段面积A=500 mm2。试：
①画杆件轴力图；
②求杆内最大正应力
③求CD段轴向变形量。
《工程力学Ⅱ》试卷A答案及评分标准
一、填空题（每题2分，共12分）
1、选择截面 2、破坏 3、力偶
4、截面法 5、相同 6、1/4
评分标准：每题2分，共12分，不准确者扣1分。
二、单项选择题（每小题5分，共15分）
1、A ， 2、 C 3、 A
评分标准：每小题5分，共15分。
三、判断题（每小题3分，共15分）
1、√ ， 2、×， 3、√， 4、×， 5、√
评分标准：每小题3分，共15分。
四、计算题（本题满分20分）
（1） 作弯矩图，求最大弯矩（8分）

（2） 选择截面尺寸（12分）

注意：本题和五、六、题评分时，为了不使失分过多，对做错部分不重复扣分。扣分时既要看结果，也要检查公式和中间步骤。
评分标准：（1）弯矩图正确得8分，其中只计算最大弯矩得3分；
（2）选择截面尺寸正确得12分，其中强度条件7分，抗弯截面系数3分，结果2分。
五、计算题（本题满分20分）
解: (1) 计算外力偶矩及扭矩（4分）

（2）计算AC段和BC段轴横截面外边缘处剪应力（12分）

(3) 求CB段横截面内边缘处的剪应力: （4分）

评分标准：（1）计算外力偶矩和扭矩正确得4分；
（2）计算AC段和BC段轴横截面的极惯性矩正确得4分；
求横截面边缘处剪应力正确得8分，其中切应力公式4分，结果2分；
（3）求CB段横截面内边缘处的剪应力正确得4分，其中公式3分，结果1分。
六、计算题（本题满分18分）
解： ①画杆件轴力图（6分）
杆件轴力图如图
②求杆内最大正应力（6分）
③求CD段轴向变形量，（6分）
评分标准：（1）只计算轴力得3分，画杆件轴力图正确得6分；
（3）求CD段轴向变形正确得6分，其中公式4分，结果2分。
