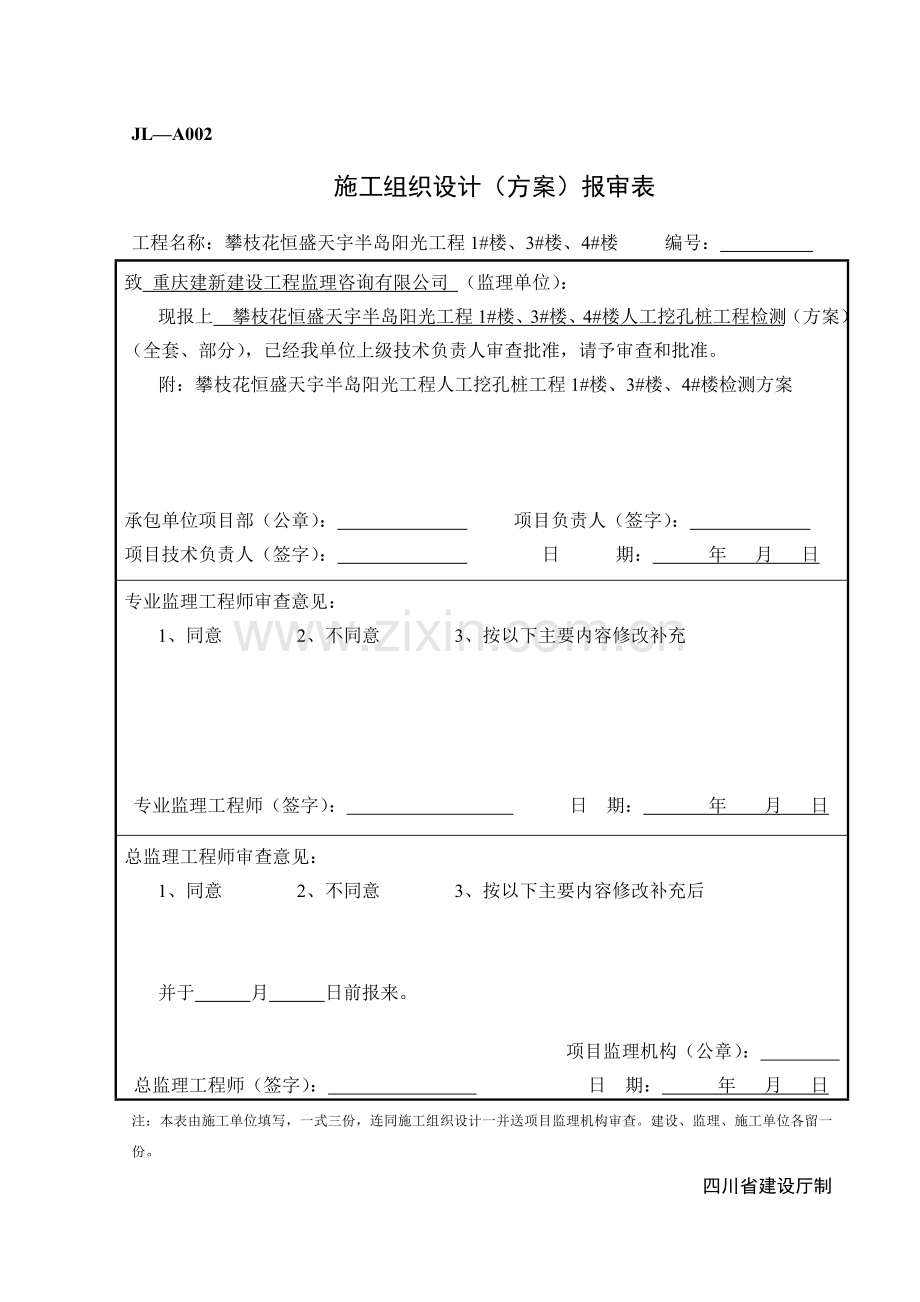

JL—A002
施工组织设计（方案）报审表
工程名称：攀枝花恒盛天宇半岛阳光工程1#楼、3#楼、4#楼 编号：
致 重庆建新建设工程监理咨询有限公司 （监理单位）：
现报上 攀枝花恒盛天宇半岛阳光工程1#楼、3#楼、4#楼人工挖孔桩工程检测（方案）（全套、部分），已经我单位上级技术负责人审查批准，请予审查和批准。
附：攀枝花恒盛天宇半岛阳光工程人工挖孔桩工程1#楼、3#楼、4#楼检测方案

承包单位项目部（公章）： 项目负责人（签字）：
项目技术负责人（签字）： 日 期： 年 月 日
专业监理工程师审查意见：
1、同意 2、不同意 3、按以下主要内容修改补充

专业监理工程师（签字）： 日 期： 年 月 日
总监理工程师审查意见：
1、同意 2、不同意 3、按以下主要内容修改补充后

并于 月 日前报来。

项目监理机构（公章）：
总监理工程师（签字）： 日 期： 年 月 日
注：本表由施工单位填写，一式三份，连同施工组织设计一并送项目监理机构审查。建设、监理、施工单位各留一份。
四川省建设厅制

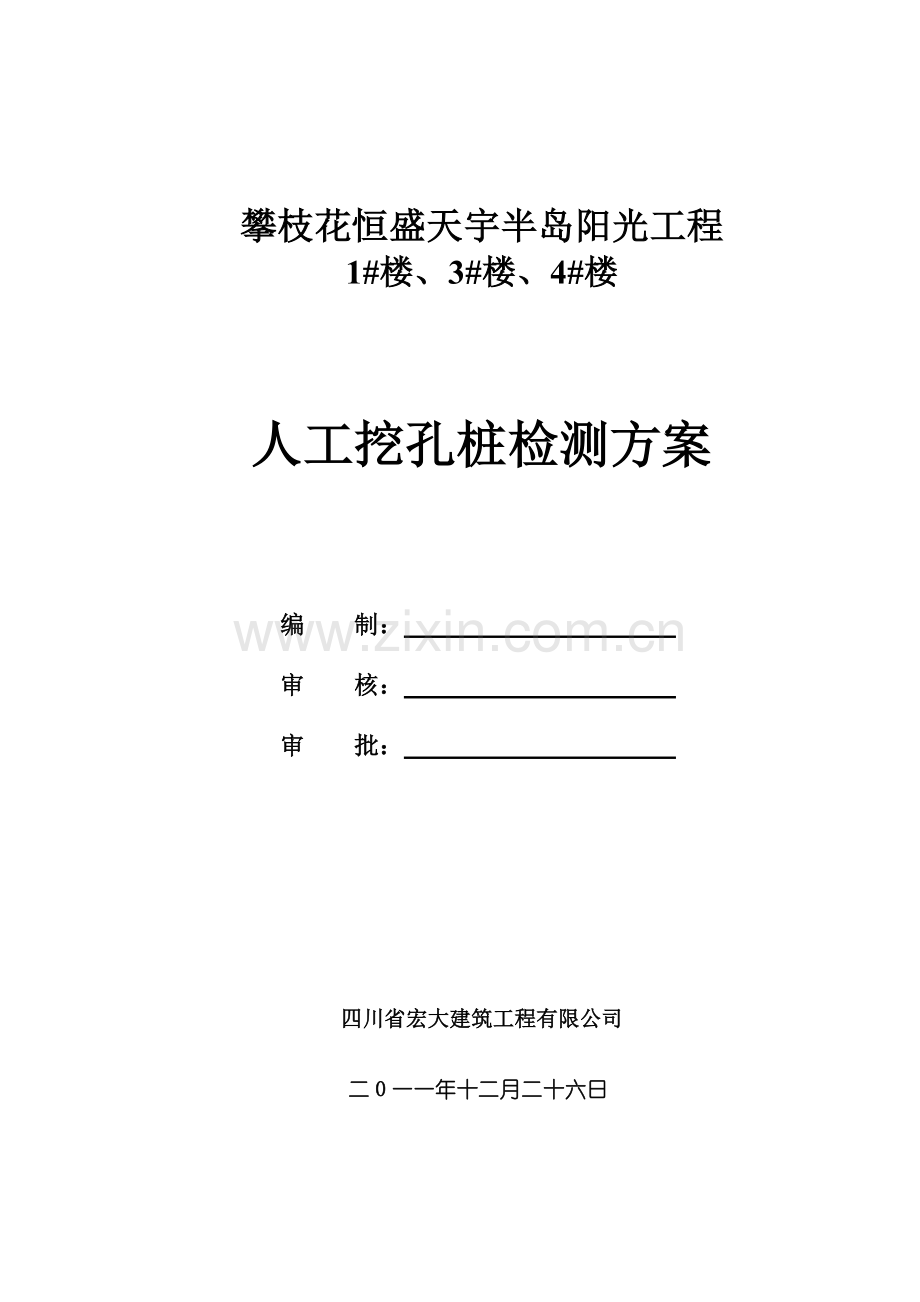

攀枝花恒盛天宇半岛阳光工程
1#楼、3#楼、4#楼

人工挖孔桩检测方案

编 制：

审 核：

审 批：

四川省宏大建筑工程有限公司

二0一一年十二月二十六日

攀枝花恒盛天宇半岛阳光工程人工挖孔桩工程检测方案
一、 工程概况
一、工程概述及特点
工程名称：恒盛·天宇半岛阳光工程
工程地点：仁和区弯腰树
建设单位：攀枝花恒盛房地产开发有限公司
设计单位：中煤科工集团重庆设计研究院
该建筑位于攀枝花市弯腰树，本工程桩基设计方案采用人工挖孔桩基础，持力层为强风化基岩，强风化辉长岩中桩的极限端阻力标准值qpk=6Mpa,承载力特征值fak＝500kPa，入岩深度不少于3倍D或入岩深度不少于5米两者其中取最大值，桩直径为0.8m～1.5m,桩长约7.5m，（1#楼78根、3#楼74根、4#楼74根）共记226条桩。
根据有关规范、规程的规定，结合设计要求及本工程具体特点，本单位对该工程的基桩检测【基岩的岩性报告（基底岩石抗压强度报告）、动测法（桩身完整性检测报告)、超声波透射法】提出如下方案。
二．编制依据
（1）·《攀枝花市半岛阳光 岩土工程勘察报告》；
（2）·施工设计图纸（设计变更通知单CCD-QS108-R05）；
（3）·国家行业标准《建筑基桩检测技术规范》(JGJ 106-2003)；
（4）·《建筑地基基础设计规范》(GB 50007-2002)
（5）·工程岩体试验方法标准GBT-50266-1999
三．检测数量和标准
1.基岩的岩性检测
a. 检测标准：工程岩体试验方法标准GBT-50266-1999；
b.检测数量：工程岩体试验方法标准GBT-50266-1999，基底岩石取样检测的抽检数量应符合下列规定：
（1）基底岩石取样数量不得少于桩基总数的10％。
2. 低应变（动测）法
a. 检测标准：国家行业标准《建筑基桩检测技术规范》(JGJ 106-2003)。
b.检测数量：根据国家行业标准《建筑基桩检测技术规范》(JGJ 106-2003)，混凝土灌注桩的桩身完整性检测的抽检数量应符合下列规定：
（1）桩身低应变动测抽检桩数为100％，单桩必须进行完整性检测。
3．声波透射法
a. 检测标准：国家行业标准《建筑基桩检测技术规范》(JGJ 106-2003)。
b. 检测数量：声波透射法按单位工程桩径≥800㎜的孔桩，抽检数量不得少于10％。结合本工程施工图的实际情况1#楼、3#楼、4#楼各抽检8根桩作声波透射检测。
四．工作内容
（一）. 基岩的岩性检测
工作内容包括：基底岩石现场取样、实验室试验、室内数据处理、出具报告等。
（二）. 低应变（动测）法
工作内容包括：现场采集数据、室内数据处理、出具报告等。
（三）声波透射法
工作内容包括：现场采集数据、室内数据处理、出具报告等。
五．检测前的准备工作
检测前，委托单位应进行以下的准备工作，以确保检测工作的顺利进行。
（一）基岩的岩性检测
1、人工对基底松散的石块进行清理干净，对桩底完好的岩石层进行切割取样。
（二）、低应变法
1、磨去桩头浮浆部分，露出新鲜密实混凝土面，并使桩头保持平整；
2、清除桩头碎石、杂物、泥浆和积水，使桩头保持清洁、干燥；
3、在检测之前，桩顶承台不得绑扎钢筋。
（三）、声波透射法
在灌注混凝土之前，先需要在被检测的基桩的钢筋笼内预先埋入检测预埋管，待约20天砼龄期后开始检测时，打开预埋管注入清水，在一个管内放入发射超声波的发射探头，在另一个管内放入接收超声波的接收探头。这两个探头在两个管内，由底部往上同步提升，仪器记录超声波在由两管组成的砼测试面内传播的声学特征。根据波的到达时间、幅度大小、频率变化及波形畸变程度，经过分析处理，从而判定出砼质量状况、存在缺陷的性质、大小及空间位置、砼匀质性。
1、 管材要求及接驳方式
预埋管用内径5cm的普通自来水管或黑铁管。用自来水管的螺口驳接方式，但驳接时不可用麻丝、油漆，直接拧接即可。管内不能有泥砂或其它异物存在。上下管口要封口，上管口要高出砼灌注面30cm以上，以便检测时安装探头电缆滑轮。

2、 固定方式
基桩的预埋管可直接用铁丝捆扎在钢筋笼竖筋上，各预埋管要大致平行，并大致垂直于桩底。如果钢筋笼不到底，则底部应用铁丝捆扎短钢筋作相对固定，为了安全，尽可能不要在桩底内焊接。对于钢筋笼到底并且用吊机吊入桩孔的，可在地面先把预埋管安装在钢筋笼上。此时，如果采用点焊驳接或固定预埋管，请注意不能焊穿或局部焊漏管材。
3、埋管根数及分布要求
当基桩直径D≤0.8m时，对称分布安装两条预埋管，当0.8m＜D≤2.0m时，按正三角形分布，安装3条预埋管，当D＞2.0m时，按正方形分布安
装4条预埋管。（见图1）

图1 基桩超声检测预埋管分布图
D≤0.8m 0.8m＜ D ≤ 2.0m D＞2.0m

4、通知进场检测前请预先在所有声测管内注满清水。并再次确认声测管是否畅通，声测管露出混凝土面部分应无扭弯、压扁或穿洞，管内无异物，管底直达桩底，否则应做相应处理。

六、 工 期
（一）基岩的岩性检测
每个工作日可完成30根基底岩石取样，现场取样完成后封样送实验室试压，两天内提供检测初步结果，所有现场检测完成后，7个日历天内提交相应的检测报告。
（二）低应变（动测）法
每个工作日可完成80根检测，现场检测完成后，两天内提供检测初步结果，所有现场检测完成后，7个日历天内提交相应的检测报告。
（三）桩基超声波检测
每个工作日可完成20根检测，现场检测完成后，两天内提供检测初步结果，所有现场检测完成后，7个日历天内提交相应的检测报告。

注：抽取数量及桩位见附图。
