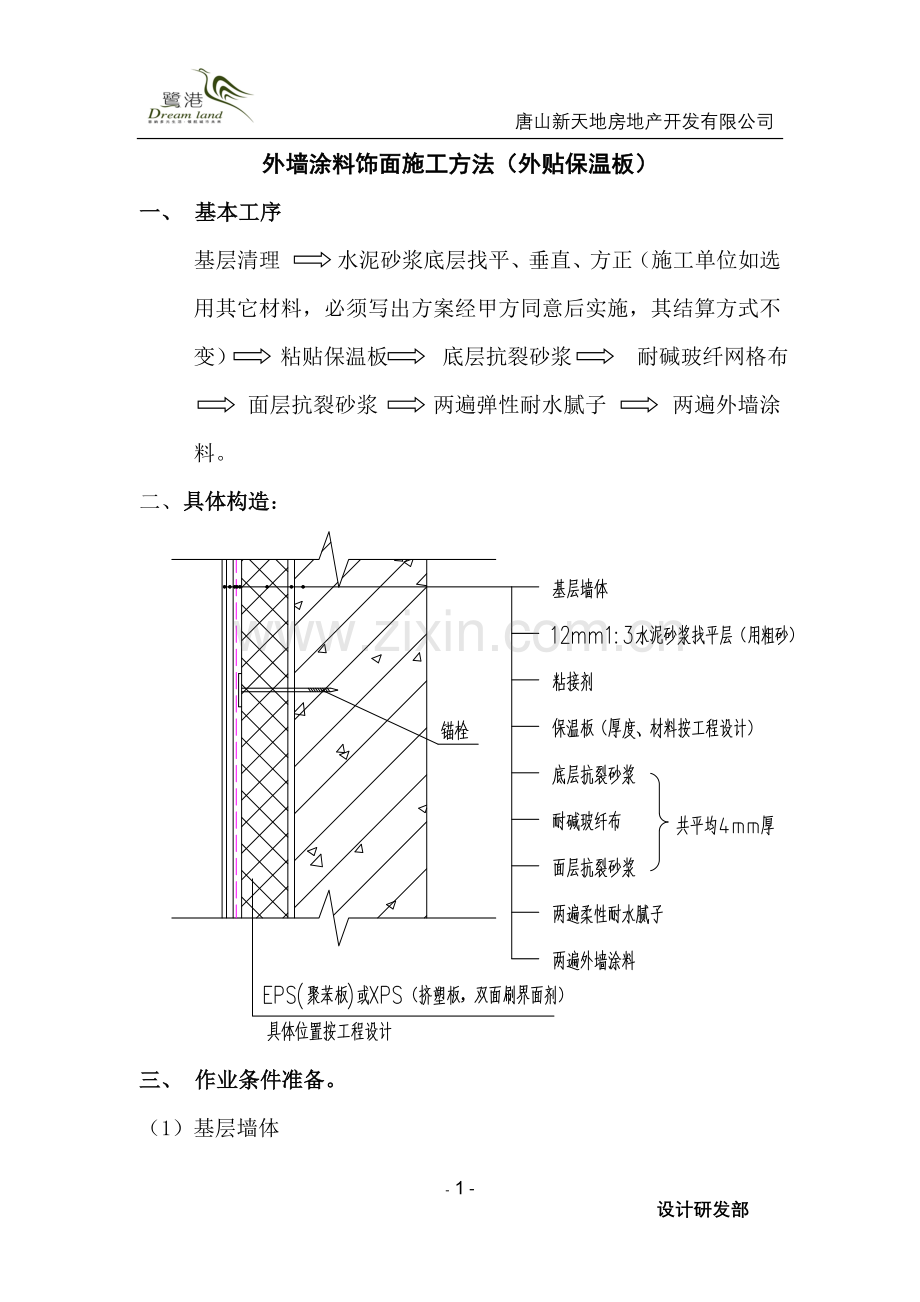

外墙涂料饰面施工方法（外贴保温板）
一、 基本工序
基层清理 水泥砂浆底层找平、垂直、方正（施工单位如选用其它材料，必须写出方案经甲方同意后实施，其结算方式不变） 粘贴保温板 底层抗裂砂浆 耐碱玻纤网格布
面层抗裂砂浆 两遍弹性耐水腻子 两遍外墙涂料。
二、 具体构造：

三、 作业条件准备。

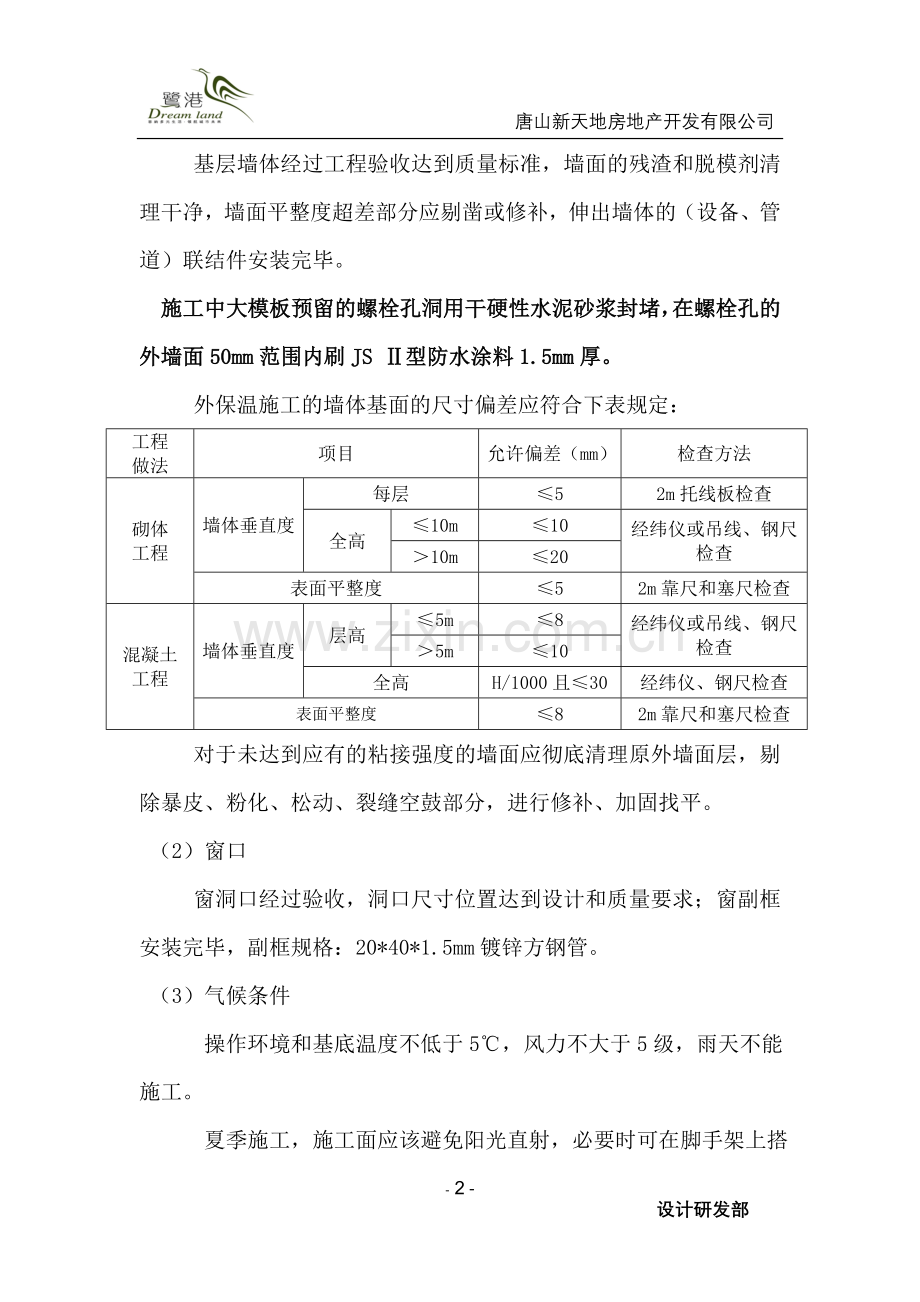

（1）基层墙体
基层墙体经过工程验收达到质量标准，墙面的残渣和脱模剂清理干净，墙面平整度超差部分应剔凿或修补，伸出墙体的（设备、管道）联结件安装完毕。
　施工中大模板预留的螺栓孔洞用干硬性水泥砂浆封堵，在螺栓孔的外墙面50mm范围内刷JS Ⅱ型防水涂料1.5mm厚。
外保温施工的墙体基面的尺寸偏差应符合下表规定：
工程
做法
项目
允许偏差（mm）
检查方法
砌体
工程
墙体垂直度
每层
≤5
2m托线板检查
全高
≤10m
≤10
经纬仪或吊线、钢尺检查
＞10m
≤20
表面平整度
≤5
2m靠尺和塞尺检查
混凝土工程
墙体垂直度
层高
≤5m
≤8
经纬仪或吊线、钢尺检查
＞5m
≤10
全高
H/1000且≤30
经纬仪、钢尺检查
表面平整度
≤8
2m靠尺和塞尺检查
对于未达到应有的粘接强度的墙面应彻底清理原外墙面层，剔除暴皮、粉化、松动、裂缝空鼓部分，进行修补、加固找平。
（2）窗口
窗洞口经过验收，洞口尺寸位置达到设计和质量要求；窗副框安装完毕，副框规格：20*40*1.5mm镀锌方钢管。
（3）气候条件
操作环境和基底温度不低于5℃，风力不大于5级，雨天不能施工。
夏季施工，施工面应该避免阳光直射，必要时可在脚手架上搭设防晒布，遮挡墙面。如施工中突遇降雨，应采取有效措施，防止雨水冲刷墙面。
四、 材料准备
（1） 保温板性能要求
检验项目
性能要求
检验方法
EPS
XPS
导热系数〔W/(m·K)〕
≤0.042
≤0.030
GB 10294-88
表观密度（kg/m3）
≥25
≥35
GB/T 6343-1995
压缩强度（kPa）
≥100
≥150
GB 8813-88
抗拉强度（kPa）
≥100
≥200
JGJ 144附录A第A.7节
尺寸稳定性（%）
≤0.2
≤1.2
GB 8811-88
水蒸气渗透系数〔ng/(pa·m·s)〕
≤4.5
1.2～3.5
GB/T 17146（干燥剂法）
吸水率v/v(%)
≤4
≤1.5

燃烧分级
达B2级
达B2级
GB 8624-1997
断裂弯曲负荷（N）
≥25

GB/T 2406
弯曲变形（mm）
≥20
≥10
GB/T 8812
陈化时间（天）
自然条件
≥42
≥42

蒸汽（60℃）
≥5
≥5

注：保温板板陈化时间必须满足上表要求，否则不得施工。

（2） 粘结砂浆性能要求

检验项目
性能要求
检验方法
EPS
XPS
与水泥砂浆拉伸粘结强度〖1〗（MPa）
原强度
(常温常态14d)
≥0.60

附录A第A.8节
浸水后
(浸水48h 放置24h)
≥0.50
耐冻融
（冻融循环25次）
≥0.50
与保温板拉结粘结强度〖1〗（MPa）
原强度
(常温常态14d)
≥0.10
≥0.20
浸水后
(浸水48h 放置24h)
≥0.10
≥0.20
耐冻融
（冻融循环25次）
≥0.10
≥0.10
与基层墙体拉伸粘结强度（MPa）
≥0.3
JGJ 110
可操作时间（h）
1.5-4
附录A第A.8节
注：〖1〗允许在粘结前按照施工工艺要求对保温板进行界面处理。检验必须使用与施工相同的配套界面剂。

（3）耐碱涂塑玻纤网性能要求

检验项目
性能要求
检验方法
涂料饰面
单位面积质量（g/m2）
≥160
GB/T 9914.3-2001
耐碱断裂强力 （经、纬向N/50mm）
≥1250
GB/T 7689.5-2001
耐碱断裂强力保留率28d（经、纬向%）
≥90
断裂应变经、纬向（%）
≤5.0
涂塑量（g/m2）
≥20

网孔中心距
4mm X 4mm

（4）机械锚固件性能要求
检验项目
性能要求
检验方法
EPS、XPS
单个锚栓拔出力（KN）
≥0.60
式样制作同JG 149-2003
单个锚栓对传热系数增加值【W/(m2·k)】
≤0.004
JG 149-2003 附录F
压盘直径（mm）
≥50
钢板尺

五、 施工要点（在底灰方正、垂直、找平的基础上）
（1） 施工工序（以XPS板为例）
施工准备、材料准备
放 线
拉基准线
XPS板背面涂界面剂
粘贴翻包玻纤网格布
配保温板胶粘剂

粘接保温板
安装锚固件
XPS板涂界面剂
抹底层抗裂砂浆
配抹面砂浆
铺设耐碱玻纤网格布
抹面层抗裂砂浆
“缝”处理
外饰面作业(刮弹性防水腻子，外面涂料)
料)
验收

（2） 放线
根据建筑立面设计和外保温技术要求，在墙面弹出外门窗水平、垂直控制线及伸缩缝、装饰线条、装饰缝线等。
（3） 拉基准线
在建筑外墙大角（阳角、阴角）及其他必要处挂垂直基准钢线，每个楼层适当位置挂水平线，以控制保温板的垂直度和平整度。
（4） 配保温板胶粘剂
按配置要求，严格计量，机械搅拌，确保搅拌均匀。一次配制量应少于可操作时间内的用量。拌好的料应注意防晒避风，超过可操作时间后不准使用。
（5） 粘贴翻包网格布
凡粘贴的聚苯板侧边外露处（如伸缩缝、沉降缝、温度缝等缝线两侧、门窗口处）。都应该做网格布翻包处理，翻包网格布翻过来后要及时粘贴保温板上。
（6）粘贴保温板
排板按水平顺序进行，上下应1/2错缝粘贴，阴阳角处做错茬处理；保温板的拼缝不得留在门窗口的四角处。
托架采用L 70*45*4角钢，每层楼均加，托架长120mm，中心距600mm，2¢6膨胀螺栓固定。
在保温板粘贴前，在水平施工缝处刷JS II型防水涂料1.5mm厚，施工缝上下各150mm宽。施工时应注意材料结合处的处理。
①保温板在洞口处粘贴做法：

②聚苯板的粘接方式采用框点法，即保温板四周 80mm宽抹粘接剂，粘接方法为中间梅花形点粘（具体点数由现场粘贴做拉拔试验后确定），涂胶面积不应小于40%。胶粘剂不应涂刷在基层墙体上，应涂在聚苯板上，板侧边不得涂胶。
③转角处保温板应错接交叉铺板，具体见下图：

粘贴时应轻柔、均匀的挤压保温板，随时用2m靠尺和托线板检查平整度和垂直度。注意清除板边溢出的胶粘剂，使板与板之间无“碰头灰”。板缝拼严，缝宽超出2mm时用发泡聚氨酯填塞。拼缝高差不大于1.5mm,否则应用砂纸或专用打磨机打磨平整，打磨后清除表面漂浮颗粒和灰尘。
局部不规则处粘贴保温板可现场裁切，但必须注意切口与板面垂直，整块墙面的边角处不允许用小于300mm的保温板。
（7）安装锚固件
锚固件安装应至少在聚苯板粘贴24小时后进行。锚钉应采用拧入式锚栓，不得采用敲入式锚栓。锚固件伸入墙体深度不小于45mm。
锚固件设置方法：
锚栓布置示意图
层数
600*1200
每平米个数

８层一下（含8层）
4.2

８层以上
5.6
（8）配抗裂砂浆
按配置要求，做到计量准确，机械搅拌，确保搅拌均匀。一次配制量应少于可操作时间内的用量。拌好的料注意防晒避风，超过可操作时间后不准使用。
（9）抹底层抗裂砂浆
保温板安装完毕24h且经检查验收后进行。
在保温板面抹底层抹面砂浆，厚度2～3mm。门窗口四角和阴角部位所用的增强网格布随即压入砂浆中，具体做法参照阴阳角做法及洞口做法。
底层抹面砂浆施工应在保温板安装完毕20日之内进行。在聚苯板安装后不能及时抹灰施工时，应制定相应的界面处理措施。
（10）铺设耐碱玻纤网格布
在抹面砂浆可操作时间内，将网格布绷紧后贴于底层抹面砂浆上，用抹子由中间向四周把网格布压入砂浆中，要平整压实，严禁网格布褶皱。铺贴遇有搭接时，搭接长度不得少于80mm.
(11)抹面层抗裂砂浆
在底层抹面砂浆凝结前抹面层抹面砂浆，厚度1～2mm,以覆盖网格布、微见网格布轮廓为宜。抹面砂浆切忌不停揉搓，以免形成空鼓。
砂浆抹灰施工期间间歇应在自然断开处，如伸缩缝、挑台等部位，以方便后续施工的搭接。在连续墙面上如需停留，面层抹面砂浆不应完全覆盖已铺好的网格布，需与网格布、底层抹面砂浆形成台阶形坡茬，留茬间距不小于150mm，以免网格布搭接处平整度超出偏差。
（12）细部节点做法：
门窗洞口做法，参照05J3-1 A7、A8、A9页。
所有门窗口均加副框。应在所有窗口副框安装完毕后开始施工。
在飘窗顶板找平层处刷JS II型防水涂料1.5mm厚，立面高度200mm。二次浇注的飘窗侧板在与楼主体墙交接的阴角部位刷JSII型防水涂料1.5mm厚，宽度为交接缝两边各50mm宽。
A.飘窗保温做法详图：

注：精装修时，窗口内侧上、左右抹30厚聚苯胶粉颗粒至墙体阳角部位；非精装修时窗口内侧上下、左右抹30厚聚苯胶粉颗粒至墙体阳角部位。刮干粉砂浆两道，中间加玻纤布，3mm厚。
B.外窗与外墙垂直时保温做法详图：

C.平窗口做法

D. 空调板保温做法示意图

E.防火板保温做法示意图

F.女儿墙保温做法

G.热桥部位做法：
①一层入口大厅顶板贴60mm厚挤塑聚苯板。
②采暖房间与不采暖房间的分隔墙粘贴25mm厚挤塑聚苯板。
③阳台栏板及首层阳台板底粘贴70mm厚聚苯板，阳台板顶（屋面）粘贴115mm厚聚苯板。
④飘窗、凸窗板上、板下、板侧面均粘贴与外墙同材质同厚度的保温板。
⑤所有挑出的构件、附墙部件、装饰柱均粘贴30mm厚聚苯板。
（13）“缝”的处理
伸缩缝、沉降缝宜根据产品进行个体工程设计。伸缩缝施工时，分格条应在抹灰工序时就放入，待砂浆初凝后起出，修整缝边；缝内填塞发泡聚乙烯圆棒（条）作背衬，再分两次勾填建筑密封膏，勾填厚度为缝宽50%～70%。沉降缝根据具体缝宽和位置设置金属盖板，以射钉或螺丝紧固。具体做法参照05J3-1 A13、A14页。
（14）一二层为镶贴石材墙面，先做三层以上保温板，待一二层石材预埋件安装好之后再粘贴保温板。
（15）外饰面作业
饰面层涂料必须与外保温系统相容，其性能指标应符合外墙建筑涂料的相关标准。EPS、XPS板系统应使用水性涂料，不得使用对聚苯乙烯有腐蚀性的溶剂类涂料。
保温层粘贴和外饰面是建筑物施工中很关键的一道工序，它直接影响着建筑物的外立面效果、节能保温和防漏水等功能。一期施工中这方面的教训非常大，所以今后必须加倍重视这道工序的施工，严格按照操作要求做到位。要建立每道工序验收签字制度，不经验收不得进行下道工序施工，凡违反者给予重罚。
注：本做法中涉及墙体保温做法方面如与原建筑专业不符时，一建筑设计为准。
