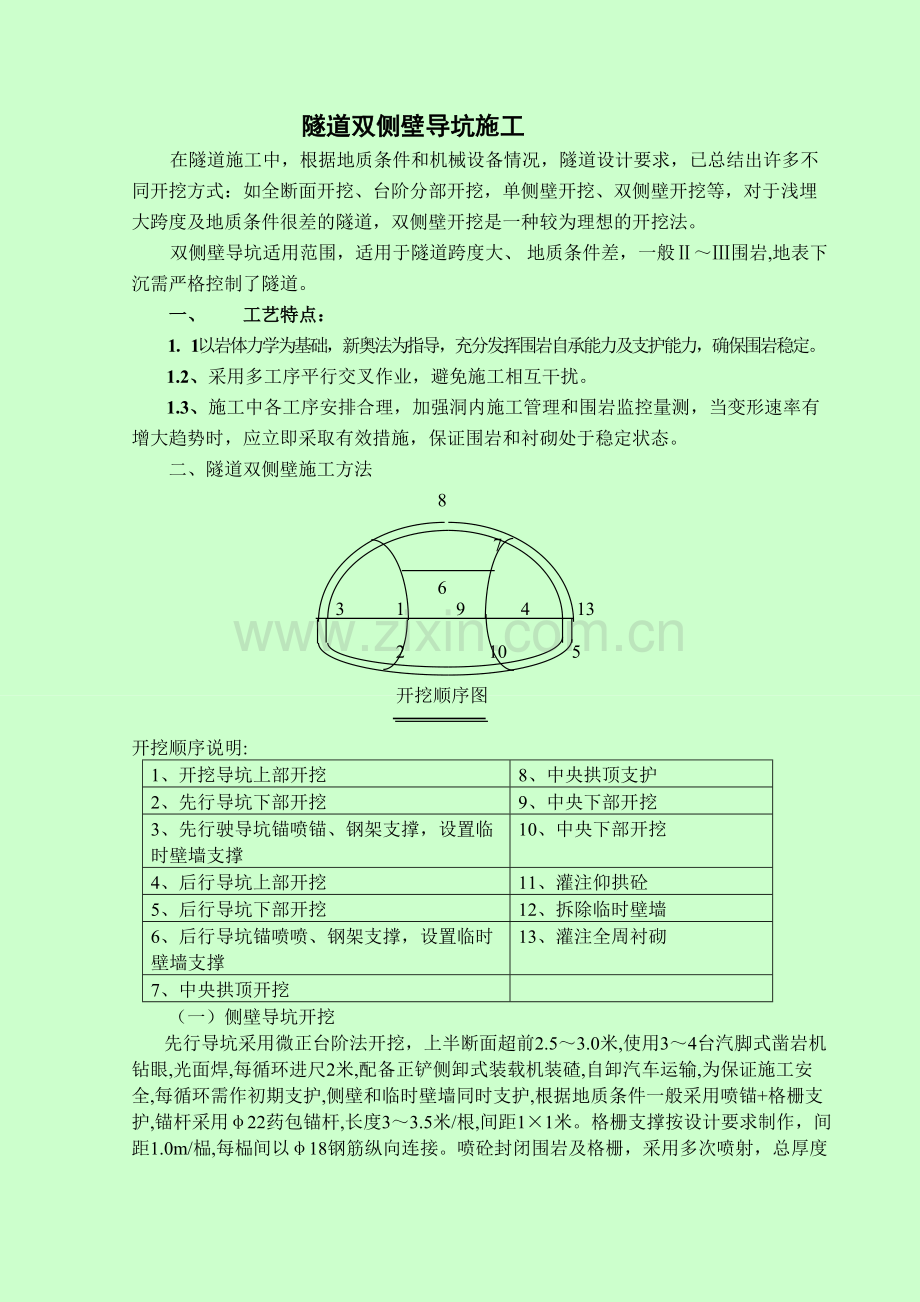

隧道双侧壁导坑施工
在隧道施工中，根据地质条件和机械设备情况，隧道设计要求，已总结出许多不同开挖方式：如全断面开挖、台阶分部开挖，单侧壁开挖、双侧壁开挖等，对于浅埋大跨度及地质条件很差的隧道，双侧壁开挖是一种较为理想的开挖法。
双侧壁导坑适用范围，适用于隧道跨度大、 地质条件差，一般Ⅱ～Ⅲ围岩,地表下沉需严格控制了隧道。
一、 工艺特点：
1．1以岩体力学为基础，新奥法为指导，充分发挥围岩自承能力及支护能力，确保围岩稳定。
1.2、采用多工序平行交叉作业，避免施工相互干扰。
1.3、施工中各工序安排合理，加强洞内施工管理和围岩监控量测，当变形速率有增大趋势时，应立即采取有效措施，保证围岩和衬砌处于稳定状态。
二、隧道双侧壁施工方法
8

7

6
3 1 9 4 13

2 10 5

开挖顺序图
开挖顺序说明:
1、开挖导坑上部开挖
8、中央拱顶支护
2、先行导坑下部开挖
9、中央下部开挖
3、先行驶导坑锚喷锚、钢架支撑，设置临时壁墙支撑
10、中央下部开挖
4、后行导坑上部开挖
11、灌注仰拱砼
5、后行导坑下部开挖
12、拆除临时壁墙
6、后行导坑锚喷喷、钢架支撑，设置临时壁墙支撑
13、灌注全周衬砌
7、中央拱顶开挖

（一）侧壁导坑开挖
先行导坑采用微正台阶法开挖，上半断面超前2.5～3.0米,使用3～4台汽脚式凿岩机钻眼,光面焊,每循环进尺2米,配备正铲侧卸式装载机装碴,自卸汽车运输,为保证施工安全,每循环需作初期支护,侧壁和临时壁墙同时支护,根据地质条件一般采用喷锚+格栅支护,锚杆采用φ22药包锚杆,长度3～3.5米/根,间距1×1米。格栅支撑按设计要求制作，间距1.0m/榀,每榀间以φ18钢筋纵向连接。喷砼封闭围岩及格栅，采用多次喷射，总厚度达20厘米以上。复喷砼要适当推迟，以不影响循环时间。当先行导坑超前50米后，两侧导坑可同时开挖，后行导坑开挖、支护方式与先行驶导坑相同。

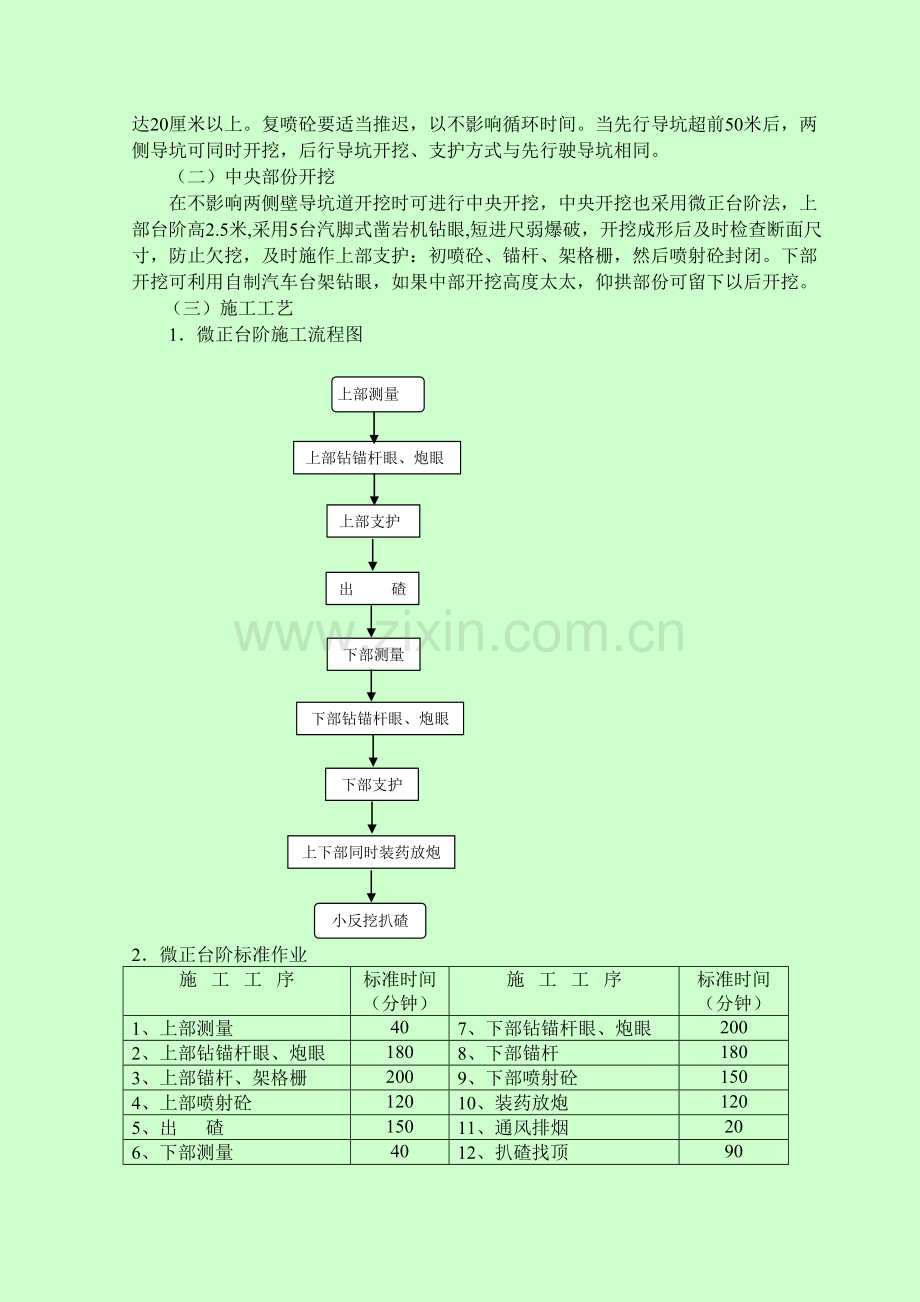

（二）中央部份开挖
在不影响两侧壁导坑道开挖时可进行中央开挖，中央开挖也采用微正台阶法，上部台阶高2.5米,采用5台汽脚式凿岩机钻眼,短进尺弱爆破，开挖成形后及时检查断面尺寸，防止欠挖，及时施作上部支护：初喷砼、锚杆、架格栅，然后喷射砼封闭。下部开挖可利用自制汽车台架钻眼，如果中部开挖高度太太，仰拱部份可留下以后开挖。
（三）施工工艺
1．微正台阶施工流程图

上部测量

上部钻锚杆眼、炮眼

上部支护士

出 碴

下部测量士

下部钻锚杆眼、炮眼

下部支护士

上下部同时装药放炮

小反挖扒碴

2．微正台阶标准作业
施 工 工 序
标准时间（分钟）
施 工 工 序
标准时间（分钟）
1、上部测量
40
7、下部钻锚杆眼、炮眼
200
2、上部钻锚杆眼、炮眼
180
8、下部锚杆
180
3、上部锚杆、架格栅
200
9、下部喷射砼
150
4、上部喷射砼
120
10、装药放炮
120
5、出 碴
150
11、通风排烟
20
6、下部测量
40
12、扒碴找顶
90

先行导坑开挖
后行导坑开挖
中部开挖
灌注
仰拱
灌注
仰拱
灌注
仰拱
灌注
仰拱
灌注
仰拱

（四）格栅闭合连接工艺
双侧壁导坑由于分多次开挖，格栅支撑很难闭合成整体，为使格栅能更好地承受围岩压力，需对分部开挖联结处作加强处理，具体方法如下：

工字钢托梁 加固锚杆

格栅

两侧接头处采用加强锚杆，长度4米/根，每榀格栅加固不少于3根，锚杆尾部与格栅焊接牢固。拱部格栅拱脚处增设纵向托梁，托梁用2根16工字钢拼沓而成，长度按格栅纵向间距而定为1米一节，先分节加式好，加工时在两端焊上4个螺栓孔的钢垫板，节与节之间用φ20螺栓联接,格栅拱脚垫板直接与托梁工字钢顶面进行焊接.格栅与托梁联结如下图
格栅

工字钢托梁

工 工 工 工

( 五)、仰拱施工
仰拱施工方法应根据围岩情况，监控量测数据判定，若围岩已完全稳定，可先拆除临时壁墙后再施作，这样可减少工序，使仰拱受力更好，若围岩尚未稳定，应分部施工仰拱，按设计要求安装外模，并在临时壁墙1米范围内予埋φ12钢筋,间距0.4米,如图见下页：:　　
三、劳动力组织及进度
(一)、劳动力组织
由于双侧壁是由单工序作业（先行导坑开挖）到多工序平行交叉作业，劳动力也由单环布置向多循环布置，整个开挖可由单工序作业人员完成。

仰拱砼

50 50
预埋钢筋

双侧壁导坑开挖劳动力布置
工 序
人数
工 序
人数
1、测量（包括量测）
6
7、风管、水电
12
2、钻孔（包括锚杆）
16
8、领工员
3
3、装药爆破
8
9、锚杆、榭栅加工
6
4、通风排烟
2
10、反挖扒碴
2
5、初期支护
16
11、焊工、修理工
5
6、出碴
6
12、其他
5
开挖劳动力数量合计： 87人
（二）、施工进度
由于该法工序较多，施工时应精心组织，各工种密切配合，搞好工序衔接。每循环约需求25小时，循环进尺2.0米,则每月进度约55米,从铁山坪隧道实际施工效果看,月进度也在50米以上。
四、机械设备配置
双侧壁导坑开挖主要机械设备
序号
类 别
机 具 名 称
规 格 及 型 号
单位
数量
1
开挖
汽腿式凿岩机
YT——28
台
8
2

自制汽车台架

台
1
3
装碴
侧卸式装载机
ZL50C
台
2
4
运输
自卸汽车
斯太尔（19.5）
台
3
5
支护
三联机
B8400
台
1
6

自制汽车台架

台
1
7
洞口设备
轴流式通风机
DF—110
台
1
8

电动空压机
41—20/8
台
2
五、工程质量及安全
双侧壁导坑施工应遵循隧道施工质量、验收规范，同时应注意以下几点：
1、 侧壁开挖后，中央部份实际处于悬空状态，这部份围岩经开挖已扰动过二次，中部开挖方法不当，易导致临时壁墙破坏。为此应弱爆破、强支护、勤量 测。
2、由于分多次开挖，应加强断面测量工作，防止超欠挖，并配合出碴进行断面检查，清除欠挖，处理危石。
3、临时壁墙的拆除，必须等围岩完全稳定后进行。
4、隧底两隅与侧墙联结处应平顺开挖，避免引起应力集中，当遇变形很大的膨胀性围岩时，两隅应预先打入锚杆或其他措施加固。

隧道开挖中壁导坑施工方法
一、前言
在隧道工程施工中，开挖断面大，岩质差，岩体节理发育，岩层倾角小的隧道，为确保施工安全，保证进度，防止坍塌，根据不同的地质情况，其开挖方式一般有：单侧壁导坑开挖、双侧壁导坑开挖、中壁导坑开挖，微正台阶开挖等多种开挖方式，其中中壁导坑开挖不失为一种实有有效的方法，能有效的保证施工安全，防止坍方，有效保证施工进度。
二、工艺特点
2.1、分部开挖缩小一次开挖面，Ⅰ部开挖采用了受力最好的圆形开挖面。
2.2 、及时锚喷和架设钢支撑，始终让钢支撑形成一个闭合承力环，既充分利用了围岩的 自身稳定性，又充分利用了初期支护作用，保证了安全，减少了坍方的发生。
2.3、由于上Ⅰ部初期支护承载力强,扩挖Ⅱ部时,用不着以马口跳槽开挖,待Ⅰ部超前一定距离后,Ⅰ、Ⅱ两部同时开挖、出碴、作初期支护，节约了时间。
2.4、缺点是工序多，循环时间长，爆破对周边围岩产生多次扰动，且中壁临时支护材料浪费大。
三、施工方法
3.1 在围岩地质较好时,(Ⅲ)类无水地段)按图一施工。

Ⅱ　　　　　　　　Ⅰ
初期支护

　　　　　　　　中隔墙

图 一
3.1.1、开挖Ⅰ区
从边侧到横断面中线附近,中隔墙开挖成弧形,按设计断面开挖,进尺控制在2米左右。
3.1.2、及时作Ⅰ区初期支护:边墙锚喷+钢支撑,锚杆间距1.2×1.0米,长度3米/根,喷射砼厚度应封闭钢支撑,根据具体情况复喷可适当推后,以不影响循环时间,中隔墙素喷砼5～10厘米。
3.1.3、Ⅱ区开挖:待Ⅰ区超前50米左右时,同时开挖Ⅰ、Ⅱ区按设计断面开挖，进尺控制在2米左右。
3.1.4、及时作Ⅱ区初期支护:边侧锚喷,安设钢支撑与右侧钢支撑焊接在一起成一闭合承力环.。
3.1.5、二次衬砌及时跟上,滞后开挖距离30米左右。
3.2、围岩地质相对较好时（Ⅲ类有水地段）按图二施工。

Ⅱ Ⅰ

临时支护

图 二(1)
3.2.1、开挖Ⅰ区:同(一)中1。
3.2.2、Ⅰ区初期支护:Ⅰ区两侧都同时作锚喷,安设钢支撑,在中点处焊接牢固,成一环形承力环。
3.2.3、Ⅱ区开挖:同(一)中3。
3.2.4、Ⅱ区初期支护：同（一）4 ，待遇左、右侧钢支撑焊接好，监控量测数据判定围岩已稳定后，再拆掉中间钢支撑按图二（2）

图二 (2)
3.2.5、二次衬砌及时跟上，滞后距离2.0米。
3.3、围岩地质较差时，（Ⅱ类围岩地段）,按图三施工(微正台阶)

Ⅲ Ⅰ Ⅲ Ⅰ

　　　　　　　Ⅳ　　　　　Ⅱ　　　　　　　　　　　　　　Ⅳ　　　　　Ⅱ　　　　　　　　　

图三(1) 图三(2)

Ⅲ Ⅰ Ⅲ Ⅰ

Ⅳ Ⅱ Ⅳ Ⅱ

图三(3) 图三(4)
图三(1)Ⅰ部开挖及中部支护进尺1.5m。右侧和中隔壁都锚喷钢支撑
图三（2）Ⅱ部开挖及支护Ⅱ部滞后Ⅰ部3m开挖,Ⅱ部右侧锚喷接Ⅰ钢支撑至底部中隔壁只需接Ⅰ钢支撑落至底部。
图三（3）Ⅲ部开挖及支护待遇Ⅰ、Ⅱ部超前50m左右，可同时进行Ⅰ、Ⅱ部与Ⅲ、Ⅳ部的开挖及支护。Ⅲ部开挖后及时作锚喷安设钢支撑与右则钢支撑焊接牢固。
图三（4）Ⅳ部开挖及支护Ⅳ部滞后Ⅲ部3m开挖。开挖后及时作锚喷，接Ⅲ钢支撑落运载底部。
3.3.2 需设仰拱段时此时作仰拱。
3.3.3 待Ⅰ、Ⅱ部超前20m左右，复喷砼，挂防水板，施作二次衬砌。
四、施工工艺流程
以三（二）型施工为例，简示如下（Ⅰ已超前50m，Ⅰ、Ⅱ同时开挖）

Ⅰ、Ⅱ测量放线
钻眼放炮（先后放）
出 碴
找 顶
初 喷
锚 杆菌 杆
Ⅰ安设边侧钢支撑
拆掉中间钢支撑
钢支撑加工(洞外)

五、 机具设备
5．1、加工机械设备表
序号
机 械 名 称
单 位
数量
1
气割设备
套
1
2
电焊机
台
1
3
切割 机
台
1
5．2、挖装运作业线设备表
序号
工 序
机 械 名 称
单位
数 量
1
钻孔
轮式液压凿岩台车
套
1
2
钻孔
气腿式凿岩机
台
5
3
装碴
轮式装载机
台
1
4
运碴
自卸汽车
台
3
5．3、喷锚支护作业线
序号
工序
机械名称
单位
数量
1
钻锚杆孔
气腿式凿岩机
台
3
2
喷射砼
三联机
台
1
3
喷射砼
自制汽车台架
台
1
5．4、其它机械
序号
机 械 名 称
单位
数量
1
轴流式通风机
台
1
2
电动空压
台
2
3
箱式变压器
台
1
六、劳动力组织
1、现场领工员 3人
8、清理安装风水电等 1人
2、测量、量测 6人
9、反挖机司机 2人
3、锚杆、格栅加工 4人
10、出碴车司机 10人
4、台车钻孔 2人
11、焊工 2人
5、风钻钻孔 10人
12、喷射工 12人
6、装载机司机 2人
13、爆破技师 1人
7、装锚杆、架钢支撑 10人
合 计： 76人
七、质量控制和安全要求
7.1、控制超欠挖
7.1.1、根据不同围岩情况，选择合理钻爆参数，完善爆破工艺，全面实行光面爆破，提高爆破质量。
7.1.2、提高测量、钻眼精度，特别是周边的精度，它将直接影响到超挖度，必须按设计轮廓钻眼。
7.1.3、保证周边眼间隔，装药质量，装药前将药卷用竹片加工成药串，炮孔装药量要严格控制，雷管不要混装。炮口、炮泥堵塞质量要好。
7.1.4、有一套严格的施工管理制度来保证控制超欠挖技术的实施。
7.2、喷射砼质量控制
7.2.1、喷射砼前要将松石、浮碴除掉。
7.2.2、喷射砼施工应达到的平均强度为：R=0.85Ro+1.65Sn(式中Ro-喷射砼标号,Sn标准差)。
7.2.3、喷射砼厚度一般用钻孔,锤钉等方法检查。
7.2.4、检查喷层是否平顺，有无漏喷、离鼓、裂缝、尺寸断面是否正确。
7.3、锚杆及钢支承质量控制
7.3.1、锚杆孔填塞锚固剂要饱满。
7.3.2、各节钢支撑要焊接或栓接牢固，形成一完整承力环，钢支撑和锚杆也要焊接牢固，拱脚要落在基岩上。
7.4、应用监控量测，及时判断不同围岩的稳定情况，进行施工决策，确保安全。
