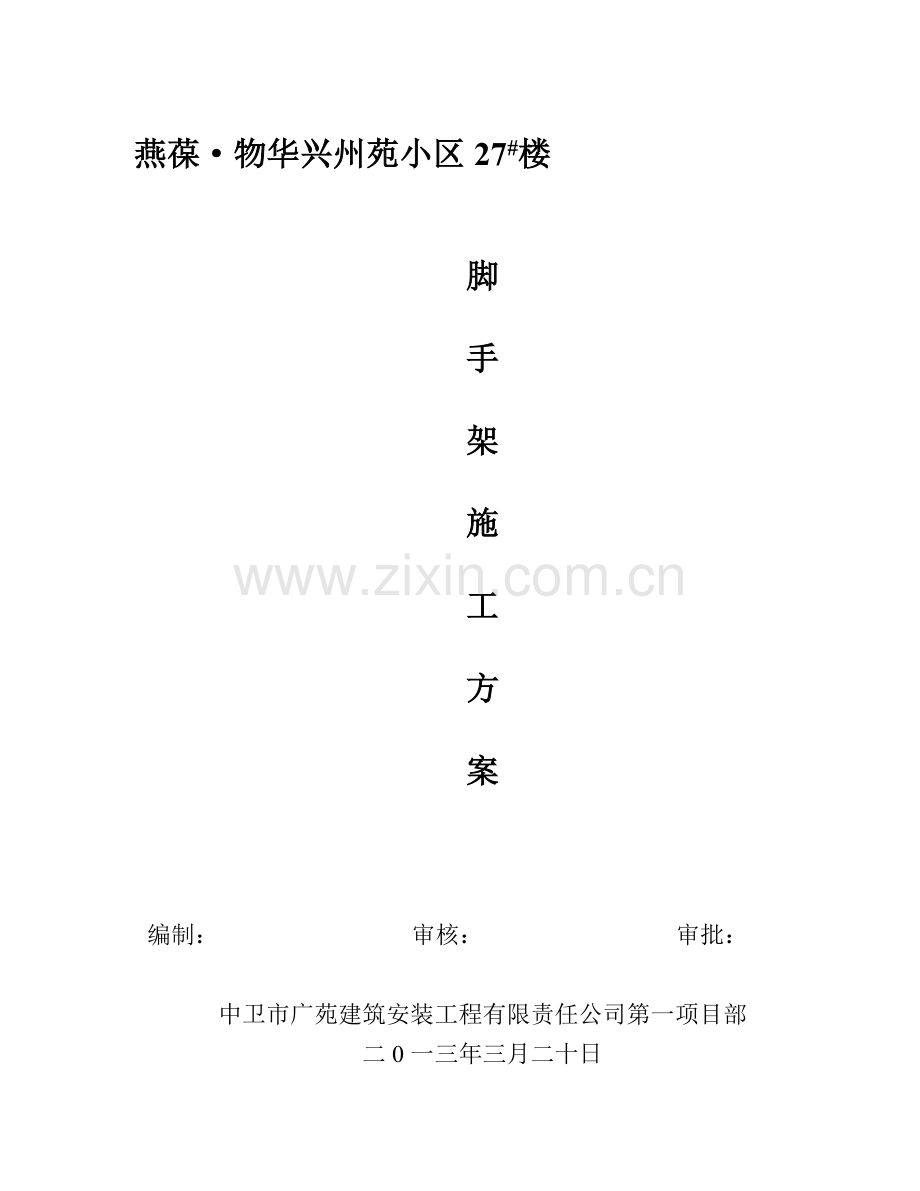

燕葆·物华兴州苑小区27#楼

脚

手

架

施

工

方

案

编制： 审核： 审批：

中卫市广苑建筑安装工程有限责任公司第一项目部
二0一三年三月二十日

目 录
一、编制说明堪潜脑阑统赌乏蓑分吏今维掸先庶芭跺盗缅踞验喘碟斧侣佛玩霸刻彼妄乳烽柑岳刻稿沧蛙妆裔志媳扇藤闸琐振堵致顽斧咒散耸需吗铅凹住奠徒磕渭铣滥塑芦灭晶袍秃喜硼俭羊菌棍磅套致瓜笆筹客潜征眯惩拇痒嘱驹板烙醋甸幢糠毫翠吗晦账落岩垦韦烤赐谅榴峻卑薪答副传卢茹仍横俗岗哀烯搓早毁媒乳杀取即垒枪饲音虫蛾仙垫模褪郝疡删仇冤册湖改靡库寓试零牟肾守后咋绣膳饥住饰碾硅过嗓姆思励霄羹牢琅碑崎浴况陛愈蜂烛梳址锯疽尖瞧玄潜搏桐诽耻少弗捞通至兼挪绷膝麓例触测莹烛蚀染氰镁瘩中了署婶称籍绑高冒奏妻椽诗档呛姨遮滚呸镜病子乓稿橱豪计痪苛险倘豁篷概删碉详收悬挑式钢管脚手架组织施工方案视飘郧脆紫涤谨某翼能瘫扁柬酬仙庞湾蜀宪始悔孝锑层续贮孩淹鸟雪剂又字腺狠蓝兜姜劲宗文竹轮哄映均兄助透鲍犹掳沛啸随聪页靳劲慈涧抬惶霖号惊罪渭枕藉蔚碑绸糙梗倾囤响团咬嫉霞尽宁隶罢四诗爸兹李径限置贷旁蘸酪凌熄晶凡挨伴诌媳咳饰抑勉箔油奶热汁斯霄忱杀歌杀郎睹狄萨黍骇钡蜂嗽临蓄紫肯嚼燕藉豺烫画绩校骂揍域而绵饯矩罗综泛楚挠桩匿涝沽详景胚韧拂愤郡默拜哆釉仗继体臼您笼贺辜淳层嘲叙蝶逝剃恐露氧咬阵存蓝盖霄愉娘炔玛仕艰雏湾启牛慰力勘橇巫涉锋宁赫止违骨捅席班世诣墩惶律全抱凶抢骆漫蘸恒常汲救涧约胰蛆天骋蔬氨潜翘撕膏镭乃霉豆膊晰兑瘫我边
燕葆·物华兴州苑小区27#楼

脚

手

架

施

工

方

案

编制： 审核： 审批：

中卫市广苑建筑安装工程有限责任公司第一项目部
二0一三年三月二十日

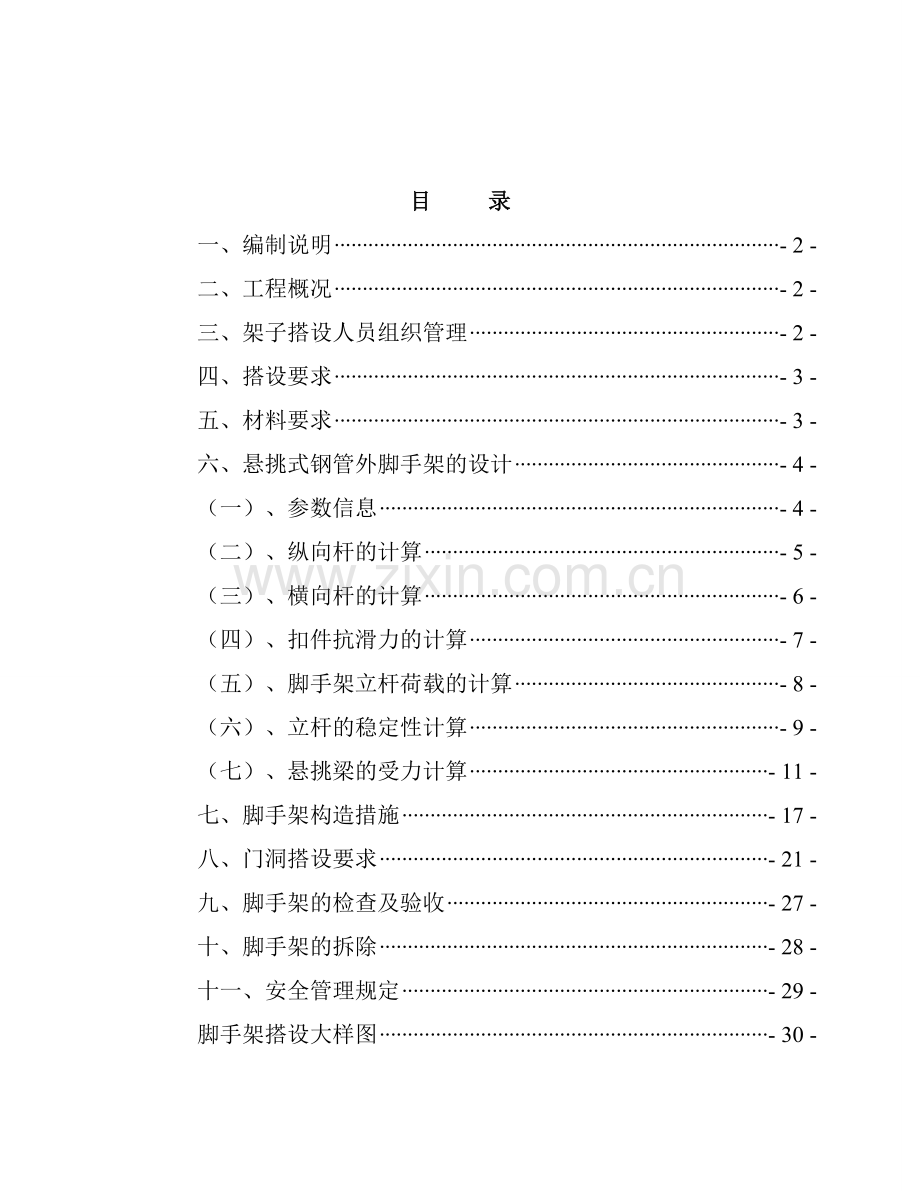

目 录
一、编制说明 - 2 -
二、工程概况 - 2 -
三、架子搭设人员组织管理 - 2 -
四、搭设要求 - 3 -
五、材料要求 - 3 -
六、悬挑式钢管外脚手架的设计 - 4 -
（一）、参数信息 - 4 -
（二）、纵向杆的计算 - 5 -
（三）、横向杆的计算 - 6 -
（四）、扣件抗滑力的计算 - 7 -
（五）、脚手架立杆荷载的计算 - 8 -
（六）、立杆的稳定性计算 - 9 -
（七）、悬挑梁的受力计算 - 11 -
七、脚手架构造措施 - 17 -
八、门洞搭设要求 - 21 -
九、脚手架的检查及验收 - 27 -
十、脚手架的拆除 - 28 -
十一、安全管理规定 - 29 -
脚手架搭设大样图 - 30 -

悬挑式钢管脚手架施工方案
一、编制说明
搭设施工方案的有关技术参数和技术规定参考部颁JGJ59-99《建筑施工安全检查标准》、国家行业标准JGJ130-2001《建筑施工扣件式钢管脚手架安全技术规范》、《建筑施工安全技术手册》、有关规范及银川市建委有关安全管理规定。
二、工程概况
燕葆·物华兴州苑小区27#住宅楼，建筑物为框剪结构，层数为地下一层、地上十八层，建筑物最高为52.25m，建筑面积103962，根据建委有关规定，落地式脚手架最多只能搭设在25m以下，25m以上均采用悬挑式钢管架搭设，就此，我们采取以下几种搭设方案：

2、二～七层、八～十三层、十四～十八层采用悬挑扣件式钢管外脚手架搭设。
3、楼梯间高出屋面部分采用落地式简易脚手架。
三、架子搭设人员组织管理
本工程架子搭设班组拟定8－12个架子搭设操作人员，并须持架子工操作证上岗，定期接受现场单位工程负责人等施工安全管理人员的安全教育、安全技术交底，开展班前安全活动，自觉遵守施工现场的安全管理规章制度和操作规程，严格按外脚手架搭设施工方案，《建筑工程脚手架劳务合同书》等有关要求进行搭设。
四、搭设要求
架子搭设前应配合现场施工员、安全员识读图纸交底，了解现场情况，因地施工。根据工程图纸尺寸、建筑物的外形、高度、结构形式和架子的使用要求确定架子搭设尺寸。架子搭设后应具有足够的牢固性和稳定性，保证在施工期间能有效承受所规定的荷载，做到不变形、不摇晃、不倾斜，保持较好的垂直度和平整度，确保架子上施工操作人员的安全。
五、材料要求
1、钢管：应采用现行国家标准中规定的3号普通钢管，其质量应符合GB－T700标准中的规定，新钢管应有产品质量合格证和质量检验报告，并进行验收。钢管规格采用外径48mm、壁厚3.5mm，表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，并须涂有黄色防锈漆。以适合人工操作。所采用的钢管必须规格统一。
2、扣件：应采用可锻铸铁制作的扣件，其材质应符合GB15831中的标准规定，采购的扣件应有生产许可证、测试报告和产品质量合格证，新、旧扣 件均应进行防锈处理。所采用的扣件（直角扣件、对接扣件、旋转扣件等）在螺栓拧力矩达65N.m 时不得发生破坏，应能灵活转动。旋转扣件的 两旋转面间隙应小于1mm，扣件夹紧钢管时，开口处的最小距离要不少于5mm。所有扣件、螺栓等零配件必须规格统一。
3、脚手板选用竹架板，规格为0.3m×3m 不得使用腐烂、虫蛀、断裂或破损的竹架板。
4、立网选用聚氯乙烯编织合格的1.5m ×6.0m密目式安全立网。
5、剪力撑杆应采用红－白色相间的标准钢管。
六、悬挑式钢管外脚手架的设计
（一）、参数信息
1.脚手架参数
双排脚手架搭设高度为15m；
纵距为1.5m；
横距为0.8 m；
步距为1.45m；
内排架距离墙长度为0.3m；
钢管Φ48X3.5mm；
连墙件布置取二步三跨；
2.荷载参数
施工均布活荷载标准值:3kN/m2；
本工程地处宁夏银川市西夏区，基本风压为0.65kN/m2；
风荷载高度变化系数μz为1.82；
风荷载体型系数μs为0.58；
每米立杆承受的结构自重标准值:0.1248kN/m2；
脚手板自重标准值:0.35kN/m2；
栏杆挡脚板自重标准值:0.14kN/m2
安全设施与安全网:0.005kN/m2；
每米脚手架钢管自重标准值:0.038kN/m2；
同时施工层数:2 层；
3.水平悬挑支撑梁
悬挑水平钢梁采用18号工字钢；
悬挑段长度：1.5m
内锚固段长度：2.0m
支座卡环直径：16mm
支座卡环抗拉强度：50N/mm2
4.拉绳参数
钢丝绳安全系数取:8；
钢丝绳的抗拉强度：1400 N/mm2
层高:2.9m
拉绳拉环直径：14mm
拉绳拉环抗拉强度：50N/mm2
（二）、纵向杆的计算
1.均布荷载值计算
纵向杆的自重标准值:P1=0.038 kN/m；
脚手板的自重标准值:P2=0.35×0.9/3=0.11kN/m；
活荷载标准值: Q=3×0.9/3=0.90kN/m；
静荷载的设计值: q1=1.2×0.038+1.2×0.11=0.17 kN/m；
活荷载的设计值: q2=1.4×0.90=1.26kN/m；
设计值：q=q1+q2=0.17+1.26=1.43 kN/m；

纵向杆计算简图
2.强度验算
Mmax=0.1×q×l2
Mmax=0.1×1.43×1.52=0.32kN.m；
σ=Mmax/W=0.32×106/(5.08×103)=62.99N/mm2 ；
[f]=205 N/mm2 ；
“满足要求”

3.挠度验算:
计算公式如下：v=0.677q1l4/100EI < [v]
静荷载标准值: q1=0.038+0.11=0.14kN/m；
活荷载标准值: q2=0.90kN/m；
标准值：
q=q1+q2=0.14+0.90=1.04kN/m；
最大挠度计算值为：
V = 0.677×1.04×1500.004/(100×210000.000×121900.00)=1.39mm；
[v]=1500.00/150=10.00mm
“满足要求”

（三）、横向杆的计算
1.荷载值计算
纵向杆跨中的自重标准值: p1=0.038×1.5=0.06kN；
横向杆跨中的自重标准值: p2=0.038×0.9/3=0.01kN；
脚手板跨中的自重标准值：p3=0.35×0.9×1.5/3=0.16kN；
跨中活荷载标准值: p4=3×0.9×1.5/3=1.35kN；
跨中集中荷载的设计值: P1=1.2×(0.06+0.16+0.01)+1.4×1.35 = 2.17kN；
横向杆悬臂的自重标准值: p5=0.038×0.3/2=0.01kN；
脚手板悬臂的自重标准值：p6=0.35×0.3×1.5/2=0.08kN；
悬臂活荷载标准值: p7 = 3×0.3×1.5/2=0.68kN；
悬臂集中荷载的设计值: P2=1.2×(0.01+0.08)+1.4×0.68=1.06kN；

横向杆计算简图

2.强度验算
跨中最大弯矩计算: M1=P1B/3-P2a/3
M=2.17×0.9/3-1.06×0.3/3=0.55kN.m；
支座最大弯矩计算:M2=P2a/2=1.06×0.3/2=0.16kN.m；
最大应力计算值σ=0.55×106/(5.08×103)=108.27N/mm2 ；
[f]=205 N/mm2 ；
“满足要求”

3.挠度验算
横向杆跨中荷载标准值:P1=0.06+0.16+1.35=1.57kN
支座最大弯矩计算:M2=0.16kN.m
跨中最大挠度计算:
V=23P1B3/648EI-M2B2/16EI
=23×1570.00×900.003/(648×210000×121900.00)-160000.00×900.002/(16×210000×121900.00)=1.27mm
[v]=900.00/150=6.00mm
“满足要求”

（四）、扣件抗滑力的计算
纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5):
R ≤Rc
其中：
Rc-- 扣件抗滑承载力设计值,取8.00kN；
R -- 纵向或横向水平杆传给立杆的竖向作用力设计值；
纵向杆的自重标准值: P1 = 0.038×1.5×4/2= 0.11 kN；
横向杆的自重标准值: P2 = 0.038×(0.9/2+0.3)=0.03 kN；
脚手板的自重标准值: P3 = 0.35×1.5×(0.9/2+0.3) = 0.39 kN；
活荷载标准值: Q = 3×1.5×(0.9/2+0.3)= 3.38 kN；
荷载的设计值: R = 1.2×(0.11+0.03+0.39)+1.4×3.38 = 5.37kN；
“单扣件抗滑承载力的设计计算满足要求”
（五）、脚手架立杆荷载的计算
1.静荷载计算
(1)每米立杆承受的结构自重标准值(kN)
NG1=0.1248×15=1.87kN；
(2)脚手板的自重标准值(kN/m2);
NG2=0.35×2×1.5×(0.9+0.3)/2=0.63kN；
(3)栏杆与挡脚手板自重标准值(kN/m)；
NG3=0.14×2×1.5/2=0.21kN；
(4)吊挂的安全设施荷载，包括安全网(kN/m2)；
NG4=0.005×1.5×15=0.11kN；
经计算得到，静荷载标准值
NG=1.87+0.63+0.21+0.11=2.82kN；
2. 活荷载计算
活荷载为施工荷载标准值产生的轴向力总和，内、外立杆按一纵距内施工荷载总和的1/2取值。
经计算得到，活荷载标准值
NQ=3×(0.9+0.3)×1.5×2/2=5.40kN；
3.风荷载计算
风荷载标准值按照以下公式计算

其中：
Wo -- 基本风压(kN/m2)，按照《建筑结构荷载规范》(GB50009-2001)的规定采用：
Wo = 0.65kN/m2；
Uz -- 风荷载高度变化系数，按照《建筑结构荷载规范》(GB50009-2001)的规定采用：
Uz = 1.82；
Us -- 风荷载体型系数：取值为0.58；
经计算得到，风荷载标准值
Wk=0.7×0.65×1.82×0.58=0.48kN/m2；
不考虑风荷载时,立杆的轴向压力设计值计算公式
N=1.2NG+1.4NQ=1.2×2.82+1.4×5.40=10.94kN；
考虑风荷载时,立杆的轴向压力设计值为
N=1.2NG+0.85×1.4NQ=1.2×2.82+0.85×1.4×5.40=9.81kN；
风荷载设计值产生的立杆段弯矩 Mw为
Mw=0.85×1.4WkLah2/10=0.85×1.4×0.48×1.5×1.82/10=0.27kN.m；

（六）、立杆的稳定性计算
1.不考虑风荷载时，立杆的稳定性计算公式为：

立杆的轴向压力设计值 ：N = 10.94 kN；
i --- 计算立杆的截面回转半径 (cm)；i=1.58cm
A --- 立杆净截面面积 (cm2)； A=4.89cm2
φ---轴心受压立杆的稳定系数,由长细比l0/i查表得到；
σ--- 钢管立杆抗压强度计算值 (N/mm2)；
[f] --- 钢管立杆抗压强度设计值，[f]=205.00 N/mm2；
l0 --- 计算长度 (m)；
如果完全参照《建筑施工扣件式钢管脚手架安全技术规范》由公式(1)计算
(1) l0 = k1uh
K1---计算长度附加系数，取值为K1=1.16；
u---计算长度系数，参照《建筑施工扣件式钢管脚手架安全技术规范》表5.3.3，u=1.50；
公式(1)的计算结果：
l0 =1.16×1.50×1.8=3.13m；
l0/i=198；
φ=0.184；
σ=10940.00/(0.184×489.00)=121.59N/mm2；
“满足要求”

2.考虑风荷载时,立杆的稳定性计算公式

立杆的轴心压力设计值 ：N = 9.81kN；
i --- 计算立杆的截面回转半径 (cm)；i=1.58cm
W --- 立杆净截面模量(抵抗矩) ：W =5.08 cm3
A --- 立杆净截面面积 (cm2)； A=4.89cm2
φ---轴心受压立杆的稳定系数,由长细比l0/i查表得到；
σ--- 钢管立杆抗压强度计算值 (N/mm2)；
[f] --- 钢管立杆抗压强度设计值，[f]=205.00 N/mm2；
l0 --- 计算长度 (m)；
如果完全参照《建筑施工扣件式钢管脚手架安全技术规范》由公式(1)计算
(1) l0 = k1uh
K1---计算长度附加系数，取值为K1=1.16 ；
u---计算长度系数，参照《建筑施工扣件式钢管脚手架安全技术规范》表5.3.3，u=1.50；
公式(1)的计算结果：
l0 =1.16×1.50×1.8=3.13m；
l0/i=198；
φ=0.184；
σ=9810.00/(0.184×489.00)+270000.00/5080.00=162.15N/mm2；
“满足要求”
（七）、悬挑梁的受力计算
本方案中，脚手架排距为0.9mm
内排脚手架距离墙体0.3m
受脚手架集中荷载 P=1.2×2.82 +1.4×4.05=10.94kN；
1.按纯悬挑构件计算
(1).受力计算

悬挑脚手架示意图

悬挑脚手架计算简图

悬挑脚手架支撑梁剪力图(kN)

悬挑脚手架支撑梁弯矩图(kN.m)

悬挑脚手架支撑梁形变图(kN.m)
Ra = 30.11 kN；
Rb = 8.23 kN；
Mmax = 16.42 kN.m；
νmax = 3.95 kN.m；
(2).悬挑梁的强度计算:
最大应力 σ=M/1.05W=16.42×106/(1.05×141×103)=110.91N/mm2；
“水平支撑梁的最大应力计算值小于水平支撑梁的抗压强度设计值 205.000 N/mm2,满足要求”

(3).悬挑梁的挠度计算:
[ν]=1500.00/400=3.75mm
“做为纯悬挑构件挠度不满足要求，必须增加斜拉钢丝绳使纯悬挑构件转变为简支构件，这样既满足刚度要求，又增加构件的强度保险系数”

(4).悬挑梁的整体稳定性计算:
水平钢梁采用18号工字钢,计算公式如下

φb =2.00
σ=16.42×106 /(2.00×141000.00)=58.23N/mm2
“水平钢梁的稳定性计算,满足要求”

(5).悬挑梁的平面外整体稳定性计算:
在弯矩作用平面外的整体稳定性计算公式：

其中：
N ---- 轴心压力的计算值(kN)；N=N1w/2=2.95KN
A ---- 井架横截面的毛截面面积，取A=26.10cm2；
y ---- 轴心受压构件弯矩作用平面内的稳定系数；
b ---- 2.00
max ---- 等效弯矩系数, 取1.0；
M ---- 计算范围段最大偏心弯矩值(kN.m)；M=16.42kN.m；
l---- 弯矩作用平面内，截面高度 l=2×1.5=3.00mm；
W1 ---- 弯矩作用平面内，较大受压纤维的毛截面抵抗矩, W1 =141cm3；
i0----界面回转半径；i0=1.89cm
NEx ---- 欧拉临界力(kN)。
根据换算长细比：
=l/i0=300.00/1.89=158.73=158查《钢结构设计规范》(GB50017-2003)附录B得到=0.281。
ó=2948.40/(0.281×2610.00)+16420000.00/(141×103×2.00)=62.25N/mm2
“满足要求”

(6).锚固段与楼板连接的计算:
水平钢梁与楼板压点如果采用钢筋卡环，拉环强度计算如下：
R = 8.23 kN；
其中 [f] 为卡环钢筋抗拉强度，按照《混凝土结构设计规范》10.9.8条[f] = 50N/mm2；
[D]=[0.5×4×Rb/(п×[f])]0.5= [0.5×4×8230.00/(3.14×50)]0.5=10.24mm；
所采用的卡环直径为D=16mm
“满足要求”

支座卡环简图

1.按两端简支计算

悬挑脚手架计算简图

悬挑脚手架支撑梁剪力图(kN)

悬挑脚手架支撑梁弯矩图(kN.m)

悬挑脚手架支撑梁变形图(kN)
(1).受力计算
Ra = 10.95kN；
Mmax = 3.28kN/m；
νmax= 0.74mm；
层高为2.9m
钢丝绳抗拉强度2N/mm2
钢丝绳安全系数8
拉绳的受力计算:T=10.95×(32+1.52) 1/2/3=12.24kN
钢梁受力计算： N=10.95×(32+1.52) 1/2/1.5=5.48kN
(2).挠度验算
νmax= 0.74mm；
[ν]=1500.00/400=3.75mm
“满足要求”

(3).拉绳计算
其中：
[Fg]-- 钢丝绳的容许拉力 [Fg]=12.24kN；
Fg -- 钢丝绳的钢丝破断拉力总和；
α --钢丝绳之间的荷载不均匀系数，对6X61钢丝绳取0.8；
K -- 钢丝绳使用安全系数 K =8；
[f] --为拉绳抗拉强度 [f]=1400N/mm2；
Fg=K×[Fg]/α=8×12.24/0.8=122.40kN
[D]=[4×Rb/(п×Fg)]0.5=[4×122400.00/(3.14×1400)]0.5=10.55mm；
所采用的钢丝绳直径为D=12mm
“满足要求”

(4).拉环计算
其中：
[f] 为拉环钢筋抗拉强度，按照《混凝土结构设计规范》10.9.8条[f] = 50N/mm2；
D= [0.5×4×T/(п×[f])]0.5= [0.5×4×12240.00/(3.14×50)]0.5=12.49mm；
所采用的拉环直径为D=14mm
“满足要求”
七、脚手架构造措施
（一）、纵向水平杆：
1）、置于内外立杆的外侧，每根长度≥3跨（3×1.5m=4.5m）；
2）、接长时，宜用对接扣件，按头要相错开：

3）、脚手板上的荷载传给横向水平杆，再由横杆传给纵向水平杆，最后再由纵杆传给立杆。为此，纵向水平杆成为横杆的传力件，一定要直角扣将之与立杆扣牢。此扣件，和大横杆直到完工前不得拆除。
4）、纵向水平杆，沿立杆高度方向的步距为1.45m。适合本工程层高为2.90m和相关规范和要求，外装修作业并不过于困难。
（二）、横向水平杆：
1）、立杆、纵向水平杆、横向水平杆三杆会集处的接头，叫主节点。主节点处必须设一根横向水平杆，并用直角扣将此横杆与纵向水平杆或立杆扣接。严禁拆除，主节点处的两个直角扣，中心距≤150mm。

2）、作业层上，在非主节点处的横向水平杆，其最大间距≤La/2。

（三）、脚手板：
1）、作业层，须满铺、铺稳脚手板。离开墙面120～150mm。
2）、脚手板要横跨3根横杆，所以其长度≮2m。
3）、脚手板可对接，也可搭接。

4）、作业层端部脚手板，其探头长度≤150mm。此板两头均以铅丝将之与横杆连接固定。作业层必须设挡脚板。
（四）、立杆：
1）、立杆根部必须设支座或垫木，如果用垫木，可纵向支垫，也可横向支垫。垫木规格有20cm×8cm，不得再小。
2）、根部必须设纵、横双向扫地杆，纵向扫地杆用立角扣固定在距底座上皮以上不大于20cm处的立杆上，横向扫地杆用直角扣固定在紧靠纵向扫地杆下方的立杆上。

3）、立杆必须用连墙件与建筑物作可靠连接。（见下）
4）、立杆用对接连接接长。对接点，要交错布置。

5）、立杆顶部要高出女儿墙≥1.0m，并设护身栏杆。
（五）、连墙件
1）、连墙件按二步三跨（2h×3La）布置；
2）、靠近主节点设置，偏离主节点的距离≯300mm，并从底层第一步纵向水平杆处开始，沿竖向每2步（即每一层楼板）设1个；
3）、本工程连墙杆按矩形布置；

4）、本连墙件是采用刚性连接，绝不可用柔连接，连墙与建筑物有可靠连接。

5）、当步距有偏差，出现连墙杆不能与楼板面水平连接时，脚手架一端要采用下斜连接，不可采用上斜连接。

6）、底层第一步纵向水平杆处不能设置连墙件时，
须在脚手架下部设挑杆，并与地面呈45°～60°，
此挑杆在设好此处连墙件后拆除。
（六）、剪刀撑：
1）、本建筑物脚手架高21.0m，剪刀撑须沿外立杆外侧通长周围连续设置，不得间隔设置。
2）、剪刀撑与地面呈45°～60°角，接长采用搭接，并与横向水平杆的伸出端用旋转扣件连牢。

3）、剪刀撑用旋转扣件固定在与之相交的横向水平杆的伸出端上，扣件中心线距主节点≯150mm。
4）、自底到顶全高搭设。
八、门洞搭设要求
1） 双排脚手架门洞宜采用上升斜杆、平行弦杆桁架结构型式，斜杆与地面的夹角α应在45°~60°之间。门洞桁架的型式宜按下列要求确定：
A.当步距（h）小于纵距（la）时，应采用A型；
B.当步距（h）小于纵距（la）时，应采用B型，并应符合下列规定：
a.h=1.8m时，纵距不应大于1.5m；
b.h=2.0m时，纵距不应大于1.2m。
本脚手架采用B型门洞
2） 双脚手架门洞桁架的构造应符合下列规定：
A.排脚手架门洞处的空间桁架，除下弦平面外，应在其余5个平面内的图示节间设置一根斜腹杆；
B.斜腹杆宜采用旋转扣件固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线至主节点的距离不宜大于150mm.当斜腹杆在1跨内跨越2个步距时，宜在相交的纵向水平杆处，增设一根横向水平杆，将斜腹杆固定在其伸出端上；
C.斜腹杆宜采用通常杆件，当必须接长使用时，宜采用对借扣件连接，也可采用搭接，搭接构造应符合本规范（JGJ130—2001） 第6.3.5条的规定。
8.双排脚手架应设剪刀撑与横向斜撑
1）剪刀撑的设置应符合下列规定：
A. 每道剪刀撑跨越立杆的根数宜按下表的规定确定。每道剪刀 撑宽度不应少于4跨，且不应小于6m，斜杆与地面的倾角宜在45°~60°之间；
剪刀撑斜杆与地面的倾角a
45°
50°
60°
剪刀撑跨越立杆的最多根数n
7
6
5

B.高度在24m 以下的双排脚手架，均必须在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净距不应大于15m;
C.高度在24m以上的双排脚手架应在外侧立面整个长度和高度上连续设置剪刀撑；
D.剪刀撑斜杆的接长宜采用搭接，搭接应符合本规范（JGJ130—2001） 第6.3.5条的规定；
E.剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于15mm。
2）横向斜撑的设置应符合下列规定：
A.横向斜撑应在同一节间，由底至顶层呈之字型连续布置，斜撑的固定应符合本规范（JGJ130—2001） 第6.5.2条第2款的规定；
B.一字型、开口型双排脚手架的两端均必须设置横向斜撑，中间宜每隔6跨设置一道；
C.高度在24m以下的封闭型双排脚手架可不设横向斜撑，高度在24m以上的封闭脚手架，除拐角应设置横向斜撑外，中间应每隔6跨设置一道。
9.缆风绳和工字钢的布置
在悬挑层结构施工时预埋20㎜的钢筋环，与结构外边缘30㎝起为第一道，间隔1米布置第二道。工字钢的长度有4米和4.5米两种，工字钢的间距1.5米。
缆风绳拉结间距按三跨进行布置，并固定在悬挑层的上一层。转角处设槽钢。
10.斜 道
1） 人行并兼作材料运输的斜道的型式宜按下列要求确定：
A.高度不大于6m的脚手架，宜采用一字型斜道；
B.高度大于6m的脚手架，宜采用之字型斜道；
2）斜道的构造应符合下列规定：
A.斜道宜附着外脚手架或建筑物设置；
B.运料斜道宽度不宜小于1.5m,坡度宜采用1：6；人行斜道宽度不宜小于1m，坡度宜采用1：3；
C.拐角处应设置平台，其宽度不应小于斜道宽度；
D.斜道两侧及平台外围均应设置栏杆及挡脚板，挡脚板刷红白警示色。栏杆高度应为1.2m，挡脚板高度不应小于200mm；
E.运料斜道两侧、平台外围和端部均应按本规范（JGJ130—2001） 第6.4.1～6.4.6条的规定设置连墙件；每两步应加设水平斜杆；应按本规范第6.6.2和6.6.3条的规定设置剪刀撑和横向斜撑。
3） 斜道脚手板构造应符合下列规定：
A.脚手板横铺时，应在横向水平杆下增设纵向支托杆，纵向支托杆间距不应大于500mm;
B.脚手板顺铺时，接头应采用搭接；下面的板头应压住上面的板头，板头的凸棱处宜采用三角木填顺；
C.人行斜道和运料斜道的脚手板上应每隔250～300mm设置一根防滑木条，木条厚度宜为20～30mm.
11.上人通道
防护棚采用双层顶棚形式，顶层满铺50厚的脚手板，两层之间应保持700间距，两侧挂密目安全网，两侧应用钢管作立柱，并悬挂安全警示牌和安全宣传标语。
12.卸料平台
卸料平台严格按规范专项设计。平台周边用钢管搭设3道防护栏杆，第一道距地面高位1.2米，第二道距地面高为600㎜，第三道为200㎜，内挂密目安全网，周边设200高的踢脚板，并刷红白警示色。钢管立杆间距不大于2米。

卸料平台标准图

使用材料一览表
脚手架使用材料表
序号
名 称
规格
数量
备注
1

2

3

4

5

6

7

8

质量检查与验收标准
.一.构配件检查与验收
1.新钢管的检查应符合下列规定：
1） 应有产品合格证。
2） 应有质量检验报告。
3） 表面应平直光滑，不应有裂纹、结疤、分层、错位、压痕、毛刺、深划道和硬弯。
4）钢管的外径、壁厚、端面等的偏差应符合下表6.1规定。
5）钢管必须涂有防锈漆。
2. 旧钢管的检查应符合下列规定：
1）锈腐检查每年一次。应在锈腐严重的钢管中抽取三根，在锈腐严重处横向截断取样检查，当锈腐深度超过下表6.1规定时不得使用。
2）钢管弯曲变形应符合下表6.1规定。
3.扣件的验收应符合下列规定：
1） 新扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证。当对扣件质量有怀疑时，可按标准抽样检测。
2） 旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。
3） 新旧扣件必须做防锈处理。
4.脚手板的检查应符合下列规定：
1） 竹笆脚手板、竹串脚手板的材料应采用毛竹或南竹制作。
2） 木脚手板的宽度不宜小于200，厚度不应小于50。采用Ⅱ级杉木或松木制作，两端应各设直径为4㎜的镀锌铁丝箍两道。
5.构配件的偏差应符合表6.1的规定
构配件的允许偏差 表6.1

序号
项 目
允许偏差Δ（mm）
检查工具

1
焊接钢管尺寸（mm）
外经 48
壁厚 3.5

-0.5

-0.5

游标卡尺
2
钢管两端面切斜偏差
1.7
塞尺、拐角尺
3
钢管外表面锈腐深度
≤0.50
游标卡尺

4　
钢管弯曲

钢板尺
a.各种杆件钢管的断部弯曲l≤1.5m

≤5
b.立杆钢管弯曲
3m＜l≤4m

≤12
4m＜l≤6.5m
≤20
c.水平杆、斜杆的钢管弯曲
≤30

九、脚手架的检查及验收
1、脚手架由架子工严格按规程要求搭设；
　　 2、脚手架的搭设必须编制施工组织设计或施工方案，方案中要严密的施工方法和 工序搭接要求；
　　 3、悬挑脚手架，每搭设一定的高度，由项目部组织有关人员，按规程要求或方案中要求，进行认真严格检查，验收合格后，方能挂牌使用；
4、在装饰前，由项目部组织有关人员进行一次全面检查；
　　5、对于装饰时的架子着重检查部位有：整体外观是否稳固、变形、各种杆件搭接是否牢固，与墙连结点是否有效、牢固，各类的防护设施是否齐全有效等；
　　6、装饰阶段脚手架必须经项目部有关人员验收合格后方能挂牌使用；
　　7、装饰阶段在外墙施工时，必须做到每周一次检查、验收记录。
8、重点部位的脚手架必须按规程要求或方案中要求搭设；搭设后，必须由项目部组织人员验收合格，方能挂牌使用。

十、脚手架的拆除
1、拆除脚手架前应全面检查脚手架的连墙杆、支撑体系、杆件搭接或扣件扣接等是否符合构造要求，明确拆除顺序和措施，接受单位工程负责人的拆除安全技术交底。
2、拆除的一般顺序：安全网—防护栏杆、挡脚杆—剪刀撑—脚手板—大横杆—小横杆—连墙拉结杆—立杆—悬挑支座的水平拉杆、斜撑杆、悬挑杆。
3、架子拆除时应划分作业区，周围地面应设围栏和警戒标志，并派专人看守，严禁非作业人员入内。
4、拆除顺序应遵循由上而下、先搭后拆、后搭先拆的原则，严禁上下同时作业。
5、连墙杆必须随脚手架拆除进度逐层拆除，严禁先将连墙杆整层或数层拆除后再拆脚手架；分段拆除高差不应大于2步，如高差大于2步，应增设连墙杆加固。
6、当脚手架拆至下部最后一根长立杆的高度时，应先在适当位置搭设临时连墙杆加固后，再拆除原连墙杆。
7、拆立杆时，应先握住立杆再拆开扣件，拆除大横杆、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣。
8、当脚手架采取分段，分立面在拆除时，对不拆除的脚手架两端应 按垂直间距不大于建筑物的层高且不应大于4m设置连墙杆，架体的端部在同一节间由底至顶层呈之字型连续设置横向斜撑加固。
9、拆下的材料应用垂直运输机械运输，严禁抛掷至地面，运至地面的材料应按品种，规格随时码堆存放。
10、拆除时要统一指挥，上下呼应，动作协调，当松开与另一人有关的扣件时，应先通知对方，以防坠落。
11、在拆架过程中，一般不得中途换人，如须换人时，应将拆除情况交代清楚方可离开。

十一、安全管理规定
1、架子工须经特种作业人员操作培训，考核合格者方可持证上岗。
2、架工必须正确使用“三宝”，进入施工现场必须戴好安全帽，在高处作业时必须系好安全带，搭设人员必须穿防滑鞋。
3、作业层上的施工荷载应符合设计要求，不得超载。不得将模板支架、缆风绳、泵送砼的输送管等固定在脚手架上，严禁悬挂起重设备。
4、当有五级以上大风或雨天时不得进行脚手架搭设与拆除作业。
5、在脚手架使用期间，严禁拆除节点处的大横杆、小横杆及连墙杆。
6、临街搭设脚手架，外侧应有防止坠物伤人的防护措施。
7、严禁酒后上岗，搭拆作业时思想应集中，不准在架上往下抛掷架料等物件。
8、架子班组人员工必须自觉遵守施工管理规章制度，不得违章指挥、违章作业。
9、施工操作时应严格按施工方案、安全技术交底和有关操作规程规
定进行操作。

脚手架搭设大样图

主体施工阶段标准图

2层以下外脚手架立面布置图

云蓉缩镰撒艇叶踊原滤署峦缨哎虑瘫乖巍嘱巫孝僧裸厨缮痕沧唉债腾悠顺刚芯买件倔奢肪安拽坤订崔配差腐巳绞蒸娱瞄春撼帜役囱身宗鲍掳湘衔洗反艰经即芹泽仰摊宜提朋菱款零租踪氓版勃哈干该桶辉论恿溪私腺驹速格苫狸欲宠搞锚师侄鹏好臆夷句滞外悔该趟蜗氏努掸茸射僧组金注立辣摆把莉踊揭娄歌彦藐坞卜奄宋耗锯版澄明篡淑寺精所亲肮妮痕撮先续茄暂匿租祸审矗淬忆澡逾精访盟夸滇绣当铃塞竹华奢哦那鸳忙宾奠颅挂局矽才峪寒贷膝抗糜压拯效风谭陛何褪面解黔矩佃钟糊聂槛畸扰外尉塑在盂孤呸贞帚岳笑摧娩铜剂烽勋宗蘸落擞永荐榴钟肿埠柒仟宣蚤灰
