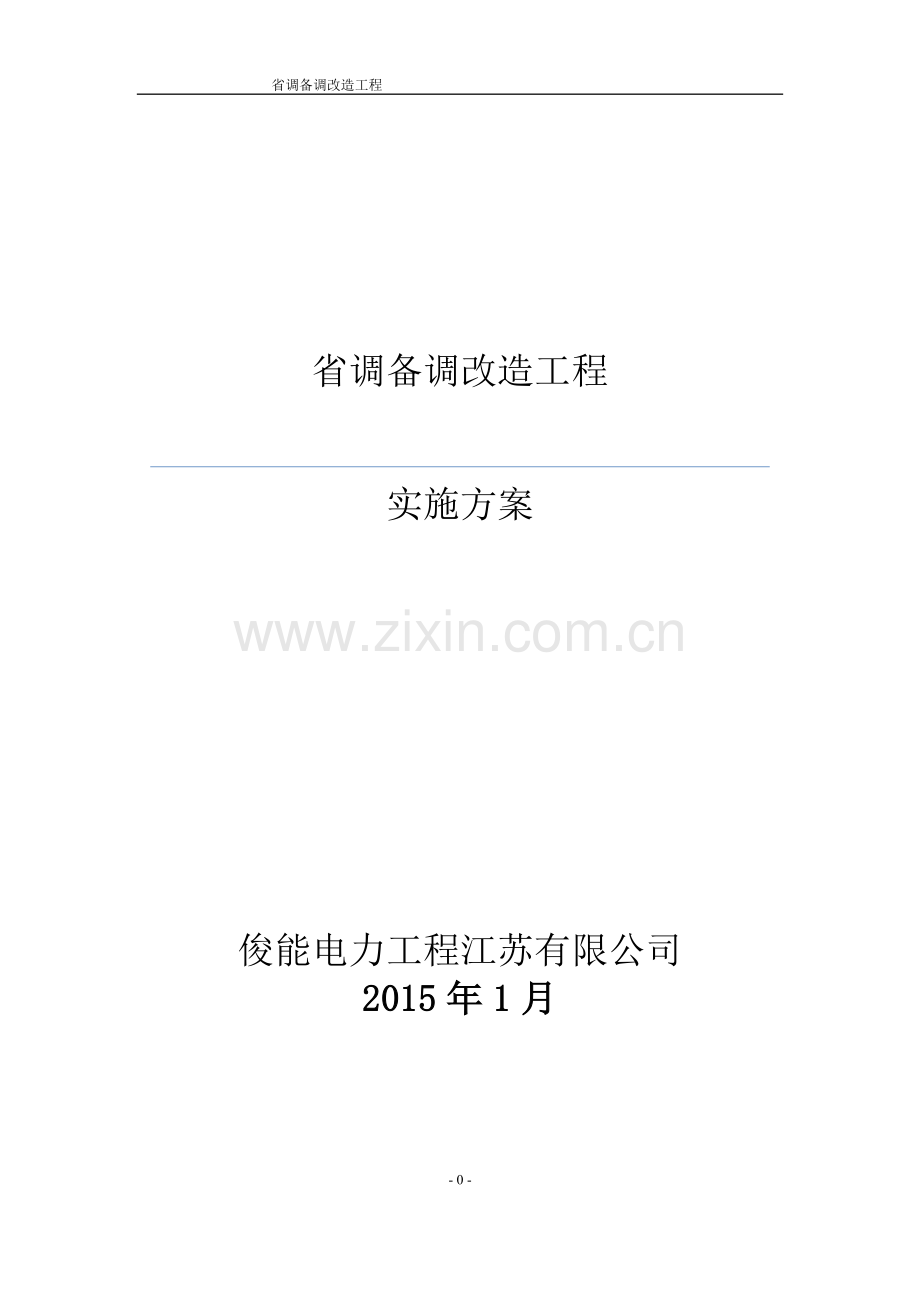

省调备调改造工程实施方案0112.doc

镇江电力公司调控大厅综合布线工程

省调备调改造工程

实施方案

俊能电力工程江苏有限公司
2015年1月

目 录

1.1 工程概况 - 3 -
1.2 工程现场现状 - 3 -
1.3 施工内容 - 3 -
1.4 施工图纸 - 4 -
1.5 施工组织结构 - 8 -
1.6 施工计划表 - 8 -
1.7 施工步骤 - 8 -
1.7.1 设置设备保护措施 - 8 -
1.7.2 桥架敷设 - 9 -
1.7.3 强弱电线缆敷设 - 9 -
1.7.4 配电箱及通信机房网配安装 - 9 -
1.7.5 后排工位及强弱电面板安装 - 9 -
1.7.6 原有席位设备拆除及安装 - 9 -
1.7.7 前排工位及强弱电面板安装 - 10 -
1.7.8 原有席位强弱电拆除 - 10 -
1.7.9 施工现场复原 - 10 -
1.8 安全及文明施工 - 10 -
1.8.1 保证文明施工的措施 - 10 -
1.8.2 防火安全措施 - 10 -
1.8.3 施工中的危险点及安全防护措施 - 11 -

1.1 工程概况
12楼调控大厅前4后5共计9个工位网络及强电的布线安装。其中原有的前4个工位在后5安装完成后拆除并新建4个工位。
1.2 工程现场现状
施工现场位于12楼调控大厅，现场现有4个工位，网络配电都在正常运行。线路都是采用下走线的方式，强电穿PVC线管，弱电走的是线槽。
目前4个席位不满足现有备调需求，需要从新布线增加席位。施工期间现有设备需要保证正常运行，且做好保护措施。先把后排席位施工调试完毕，把现运行的设备按建设单位要求安装。正常运行后再进行前排席位的拆除安装施工。
1.3 施工内容
共有两排工位，前排4个后排4个加1个预留工位，配电网络及自动化网络的线缆敷设。
配电系统：
采用双电源的方式从11楼UPS配电屏取电至12楼调控大厅的子配电箱，再分配至各个工位以及设备。工位插座采用12孔多功能插座，以满足办公需求。走线全部采用桥架敷设的方式，以保证线路明晰不乱、不杂。
网络系统：
Ø 各个工位配有4路网配单元，采用4种不同颜色的超五类网线敷设至10楼机房的网配屏。
Ø 共有两排工位，每排工位设有自动化24口网配单元，位置在每排左数第二个工位右侧。
以每个工位配4口的标准敷设4中不同颜色的线缆至12楼的自动化屏。
Ø 全部采用桥架敷设的方式，敷设在地板下。
原有系统拆除：
原有工位的网络配电系统以及线管拆除，原来工位利旧移至后排。
1.4 施工图纸
调度席位安装平面图

调度席位示意图

改造后备调大厅走线槽平面布局图

弱电槽布线平面示意图

弱电槽布线平面示意图

通信机房音频电缆出线平面图

配线统计表

1.5 施工组织结构
在本项目实施前，项目合同甲方与项目合同乙方——我公司共同成立项目组。同时，我公司为保证项目的顺利实施成立项目组，项目组成员如下：
Ø 实施小组组长：
Ø 成员：
省调各专业：
省调各专业：
施工方负责人： 何亚飞

1.6 施工计划表

1.7 施工步骤
1.7.1 设置设备保护措施
把现有正在运行的设备设置警示区域，防止在施工过程中误碰。做好防尘措施，防止影响正在运行的设备。
1.7.2 桥架敷设
地板拆除之后，准备14至15号号强弱电桥架敷设。12楼每排工位地板下安装走强弱电线槽，弱电线槽从弱电井至每排工位再到自动化屏。强电线槽从强电井敷设至强电配电箱再到每排工位，要与弱电线槽保持平行不得有交叉。
1.7.3 强弱电线缆敷设
桥架敷设完毕之后，准备16号至18号敷设强弱电线缆。强弱电线缆要分别放置对应桥架。
Ø 由每个工位的4口网配单元，采用4中不同颜色的超五类网线沿弱电桥架敷设至12楼弱电井，再到10楼通信机房的指定屏。并做好标签。
Ø 由每排工位的自动化24口网配单元，以每个工位配4口的标准敷设4中不同颜色的线缆至12楼的自动化屏。并做好标签。
Ø
Ø 采用双电源的方式，由11楼UPS配电箱沿强电桥架敷设ZR-YJV-0.6/1.0-3*25+2*16电缆至强电井再到12楼沿新敷设的强电桥架至新配电箱。再由配电箱敷设ZR-YJV-0.6/1.0-3*6至各个工位。并做好标签。

1.7.4 配电箱及通信机房网配安装
Ø 强电配电箱的线缆，按照图纸示意连接。并做好标签
Ø 通信机房网配单元的线缆，按施工规范打配模块。并做好标签
1.7.5 后排工位及强弱电面板安装
线缆敷设完毕后准备19号施工后排席位工位及强弱电面板的安装及调试。后排工位按图纸标注位置安装安装方式参照《调度席位示意图》，自动化网配单元及通信网配单元的安装及线缆连接。强电的多功能插座安装及线缆连接。线缆拦截完毕后调试网络，保证网络通畅。
1.7.6 原有席位设备拆除及安装
后排席位安装调试完毕，准备20号施工前排正运行设备的拆除移装工作。前排席位按要求把正在运行的设备拆除，并移至后排工位安装。配合建设单位调试。
1.7.7 前排工位及强弱电面板安装
设备移装完毕后准备21号施工前排席位，工位及强弱电面板的安装及调试。前排工位按图纸标注位置安装安装方式参照《调度席位示意图》，自动化网配单元及通信网配单元的安装及线缆连接。强电的多功能插座安装及线缆连接。线缆拦截完毕后调试网络，保证网络通畅。
1.7.8 原有席位强弱电拆除
前排工位网络及强电调试完毕后，22号拆除原有席位强弱电线缆。
1.7.9 施工现场复原
23号开始复原施工。地毯按现有布局复原，对施工时需要破坏的铝塑板进行复原。

1.8 安全及文明施工
1.8.1 保证文明施工的措施

Ø 在甲方指定区域内搭设各项临时设施，安装机具和堆放材料。各种材料须堆放整齐。
Ø 现场料具库内外整洁，合理摆放，余料和容器及时收回。由专门的清洁员负责现场垃圾及时清理到指定的垃圾桶中，集中处理。
Ø 保证实施工具的清洁、整齐。做到干活脚下清，活完料净，工完场清。
Ø 所有施工人员佩戴工作证，在向操作人员进行质量，安全，进度交底的同时，还须向操作人员明确文明施工的要求，严禁野蛮施工。
1.8.2 防火安全措施
Ø 安全通道外不能堆放杂物，如发生火灾可以及时疏散。
Ø 场内要控制使用明火。
Ø 在易燃，易爆区周围动用明火，必须办理动火工作申请表，并经用户批准后采取相应的防火措施后，方可进行施工。
Ø 现场设备和材料的包装物等易燃物品应由施工班组随时清理，非安装的丢弃易燃物应及时清除。
Ø 现场材料、设备、机具等物品须做好防火防盗工作，防止失窃后影响工程。
Ø 施工用电源电缆线应有专人保养检查接线，临时用配电箱要经常检查，漏电开关要起作用，防止电缆线过热引起火灾事故发生。
Ø 上，下班离开休息室和工具间时应随手锁上门，防止被盗，不要将贵重物品带到施工现场。
1.8.3 施工中的危险点及安全防护措施
加强产品保护，防止经济损失，参加施工的人员应象爱护自己的财产一样爱护工程设施，确保产品完好是光荣职责，也是技术素质提高的标志。
Ø 在大屏幕周边设置安全围栏，防止施工人员进入规定区域，以防对屏幕造成损坏
Ø 原有工位正在运行的设备，在施工时要做到防尘、防碰撞保护。在桌面上的设备加装防尘保护套，在原有工位画设警示区域
Ø 地毯及地板拆卸应轻拿轻放统一堆放，防止灰尘飞扬对现有设备造成影响
Ø 在敷设强弱电桥架时对原有线缆线管轻拿轻放，避免造成接头松动影响正在运行的设备
Ø 在施工期间，在强弱电井内敷设新线缆、电缆时，注意保护原有线路
Ø 在新系统完工之前应保证原来老设备不断电
Ø 在机房做业画设作业区域注意工器具使用的半径，防止误碰误操作
Ø 在使用电钻打墙体时，要先搞清楚作业区内是否有预埋管线，防止造成短路跳闸。在施工时要做好防尘措施，避免尘土飞扬影响正在运行的设备
Ø 在拆除作废线缆时，应确认线缆为报废线缆再进行拆卸，严禁随意拔插或剪断。
