人教版八年级下册物理宜宾物理作图题试卷达标检测卷（Word版含解析）

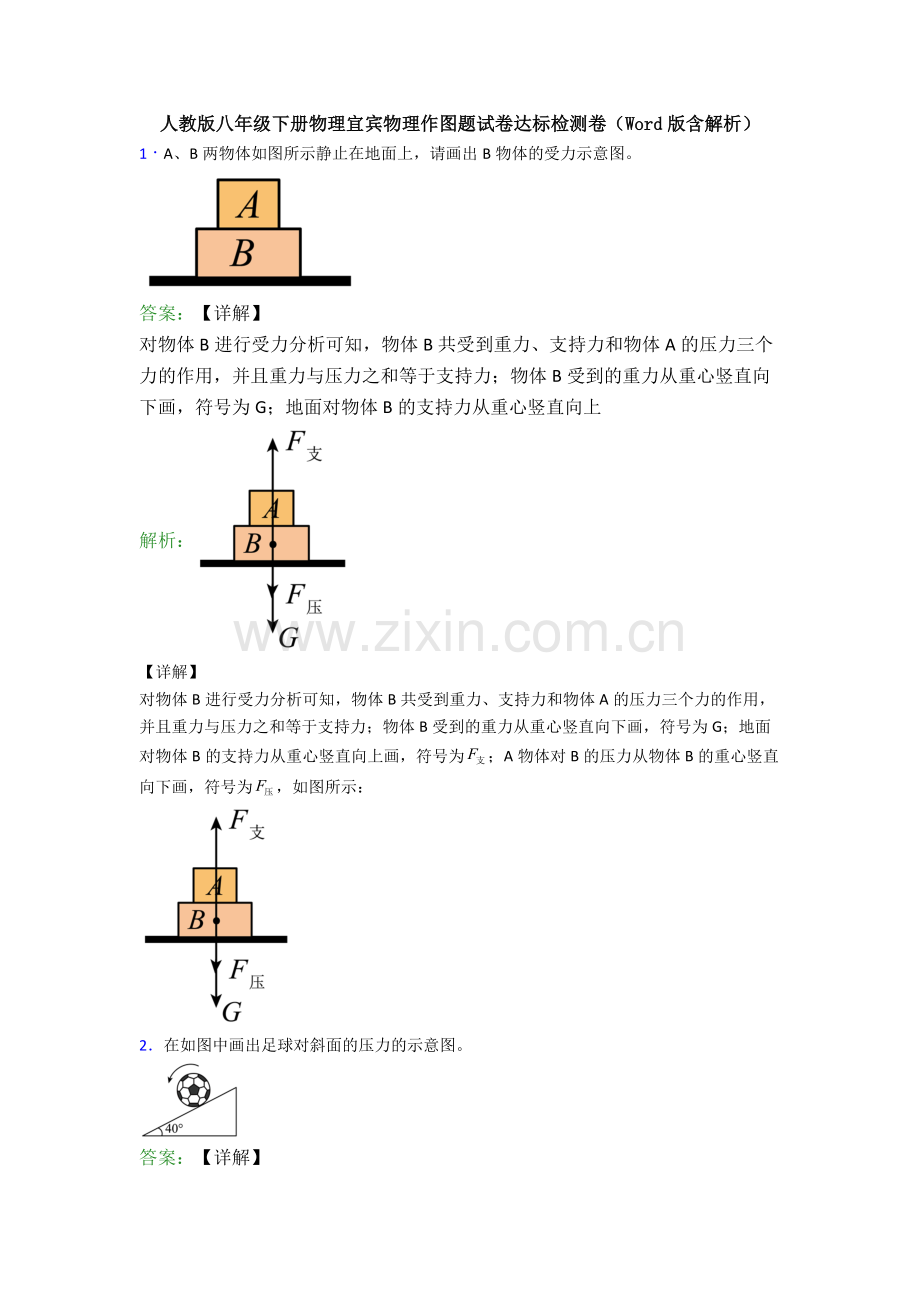

1．A、B两物体如图所示静止在地面上，请画出B物体的受力示意图。

答案：【详解】
对物体B进行受力分析可知，物体B共受到重力、支持力和物体A的压力三个力的作用，并且重力与压力之和等于支持力；物体B受到的重力从重心竖直向下画，符号为G；地面对物体B的支持力从重心竖直向上
解析：
【详解】
对物体B进行受力分析可知，物体B共受到重力、支持力和物体A的压力三个力的作用，并且重力与压力之和等于支持力；物体B受到的重力从重心竖直向下画，符号为G；地面对物体B的支持力从重心竖直向上画，符号为；A物体对B的压力从物体B的重心竖直向下画，符号为，如图所示：

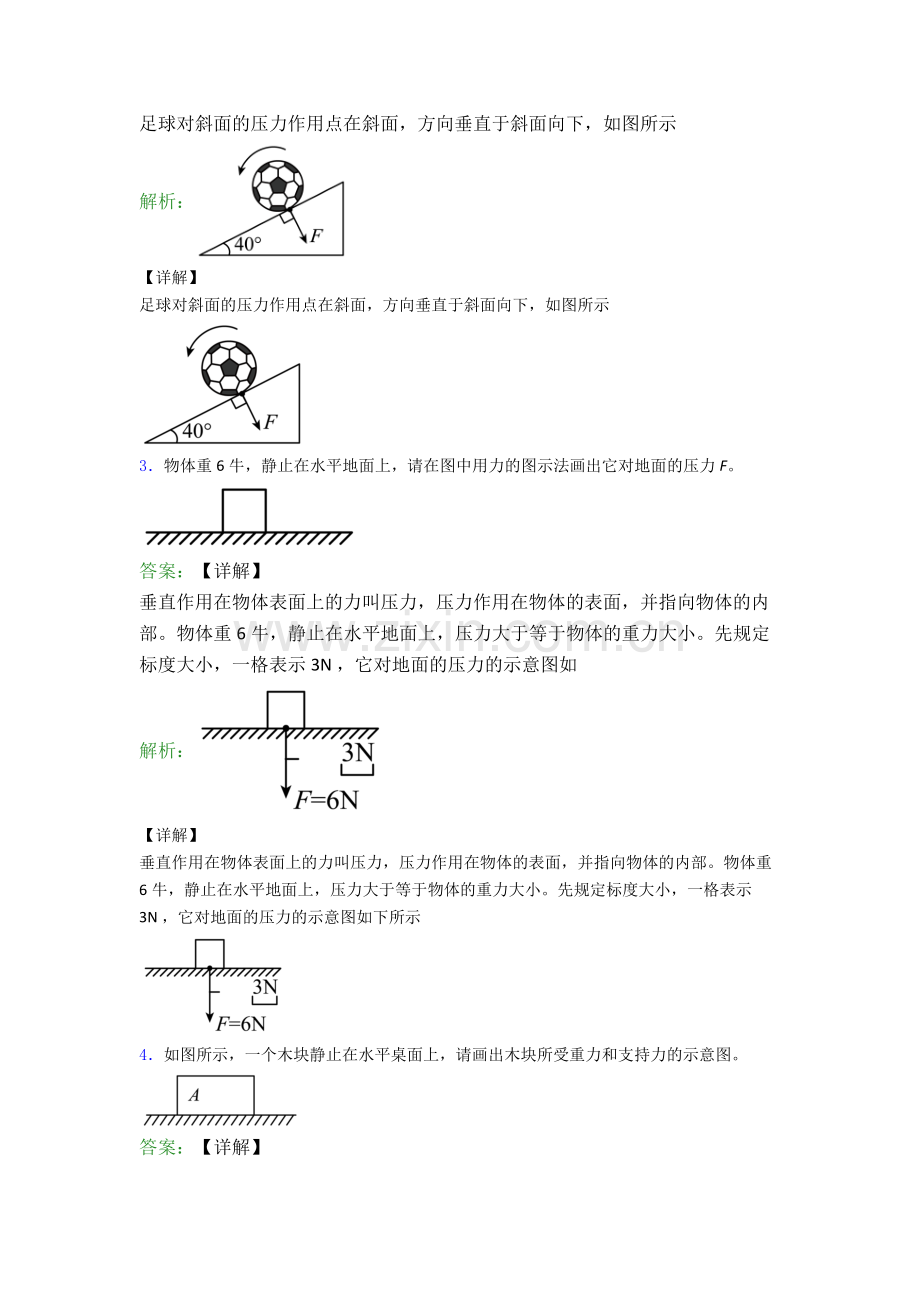

2．在如图中画出足球对斜面的压力的示意图。

答案：【详解】
足球对斜面的压力作用点在斜面，方向垂直于斜面向下，如图所示
解析：
【详解】
足球对斜面的压力作用点在斜面，方向垂直于斜面向下，如图所示

3．物体重6牛，静止在水平地面上，请在图中用力的图示法画出它对地面的压力F。

答案：【详解】
垂直作用在物体表面上的力叫压力，压力作用在物体的表面，并指向物体的内部。物体重6牛，静止在水平地面上，压力大于等于物体的重力大小。先规定标度大小，一格表示3N ，它对地面的压力的示意图如
解析：
【详解】
垂直作用在物体表面上的力叫压力，压力作用在物体的表面，并指向物体的内部。物体重6牛，静止在水平地面上，压力大于等于物体的重力大小。先规定标度大小，一格表示3N ，它对地面的压力的示意图如下所示

4．如图所示，一个木块静止在水平桌面上，请画出木块所受重力和支持力的示意图。

答案：【详解】
如图物体静止在水平方向上，处于平衡态，在竖直方向上满足二力平衡，即竖直向下的重力大小等于竖直向上的支持力，如下图所示
解析：
【详解】
如图物体静止在水平方向上，处于平衡态，在竖直方向上满足二力平衡，即竖直向下的重力大小等于竖直向上的支持力，如下图所示

5．如图所示，水平传送带上的物体正在向右加速运动，请画出物体所受力的示意图。

答案：【详解】
水平传送带上的物体正在向右加速运动，在竖直方向上，物体受到重力和传送带的支持力作用，这两个力是一对平衡力。相对于传送带来讲，物体有向左运动的趋势，物体受到向右的摩擦力作用。过物体重心，分
解析：
【详解】
水平传送带上的物体正在向右加速运动，在竖直方向上，物体受到重力和传送带的支持力作用，这两个力是一对平衡力。相对于传送带来讲，物体有向左运动的趋势，物体受到向右的摩擦力作用。过物体重心，分别沿竖直向上和竖直向下的方向画一条有向线段，分别用G和F表示，即为其重力和支持力示意图，因为这两个力是一对平衡力，所以作图时两条线段长度要相等；过物体重心，沿水平向右的方向画一条有向线段，用f表示，即为其所受摩擦力示意图。如图所示：

6．画出图中F2的力臂，并在B点画出使杠杆平衡时最省力的力F1。

答案：【详解】
反向延长力F2的作用线，从支点向力的作用线引垂线段，垂线段的长即为力臂L2；由题意知，最长的动力臂为OB，连接OB即为最长动力臂，又因为F2使杠杆沿顺时针转动，所以F1应使杠杆沿逆时针转
解析：
【详解】
反向延长力F2的作用线，从支点向力的作用线引垂线段，垂线段的长即为力臂L2；由题意知，最长的动力臂为OB，连接OB即为最长动力臂，又因为F2使杠杆沿顺时针转动，所以F1应使杠杆沿逆时针转动，因此F1方向应垂直OB向上，如图所示：
。
7．如图是生活中用撬棍撬石头的示意图，O是支点，请画出动力F1的力臂l1的示意图。

答案：【详解】
从支点O做力F1作用线的垂线段，即为动力F1的力臂l1,如下图所示：
解析：
【详解】
从支点O做力F1作用线的垂线段，即为动力F1的力臂l1,如下图所示：

8．按要求完成下列作图：如图所示，杠杆OB在动力F1作用下处于静止状态，请你画出阻力F2及阻力臂L2。
（______）

答案：【详解】
阻力为由于物体的重而产生的拉力，所以从B点竖直向下画出F2；力臂为支点到力的作用线的距离，所以从O点向F2或其延长线作垂线，垂线段即为力臂L2，如图所示：
。
解析：
【详解】
阻力为由于物体的重而产生的拉力，所以从B点竖直向下画出F2；力臂为支点到力的作用线的距离，所以从O点向F2或其延长线作垂线，垂线段即为力臂L2，如图所示：
。
9．在图中，杠杆在力、的作用下处于静止状态，为力的力臂。在图中画出力的力臂和力的示意图。

答案：【详解】
过支点作作用线的垂线段，即为的力臂；过动力臂的末端作垂直于的直线，与杠杆的交点为的作用点，为使杠杆处于平衡状态，则的方向向右上方，在线段末端标出箭头，标出动力，如下图
解析：
【详解】
过支点作作用线的垂线段，即为的力臂；过动力臂的末端作垂直于的直线，与杠杆的交点为的作用点，为使杠杆处于平衡状态，则的方向向右上方，在线段末端标出箭头，标出动力，如下图

10．用如图所示的锤子拔钉子，请在A点画出使用最小的力F。

答案：【详解】
由杠杆的平衡条件F1L1＝F2L2知道，在阻力和阻力臂一定的条件下，当动力臂最大时，动力最小，即最省力。力臂越长越省力，最长的力臂即支点O与作用点A的连线，然后根据力臂的画法作出垂直于力
解析：
【详解】
由杠杆的平衡条件F1L1＝F2L2知道，在阻力和阻力臂一定的条件下，当动力臂最大时，动力最小，即最省力。力臂越长越省力，最长的力臂即支点O与作用点A的连线，然后根据力臂的画法作出垂直于力臂的作用力即可，如下图

11．如图所示，画出滑轮组的绕线方式，使所用拉力最小。

答案：【详解】
如图所示，该滑轮组是由一个定滑轮一个动滑轮组成，动滑轮上最多有三根绳子分担，此时的拉力最小，故先将绳子的一端固定在动滑轮的上面的钩子上，绕过定滑轮后再绕动滑轮，故如下图所示：
解析：
【详解】
如图所示，该滑轮组是由一个定滑轮一个动滑轮组成，动滑轮上最多有三根绳子分担，此时的拉力最小，故先将绳子的一端固定在动滑轮的上面的钩子上，绕过定滑轮后再绕动滑轮，故如下图所示：

12．用如图示所示的滑轮组提升重物，若拉力将绳子的自由端移动1m时，重物升高0.5m，请你在图中画出绳子绕法。

答案：【详解】
若拉力将绳子的自由端移动1m时，重物升高0.5m，绳端移动距离是物体上升高度的2倍，所以滑轮组的动滑轮绕2段绳子，如图所示：
解析：
【详解】
若拉力将绳子的自由端移动1m时，重物升高0.5m，绳端移动距离是物体上升高度的2倍，所以滑轮组的动滑轮绕2段绳子，如图所示：

13．人站在地上用滑轮组拉动物体A，请在图中画出绕绳方法。

答案：【详解】
站在地上拉动滑轮，绳子自由端受到的拉力方向应该是向下的，如下图所示
解析：
【详解】
站在地上拉动滑轮，绳子自由端受到的拉力方向应该是向下的，如下图所示

14．小爱站在地上用最省力的方式提升重物，请你在图中为她画出滑轮组的绕线方式。

答案：【详解】
要滑轮组最省力，则需要使承担物重的绳子段数最多，由图可知，应从动滑轮绕起，依次绕过各滑轮，最后与人手相连，如图所示
解析：
【详解】
要滑轮组最省力，则需要使承担物重的绳子段数最多，由图可知，应从动滑轮绕起，依次绕过各滑轮，最后与人手相连，如图所示

15．站在地面上的小明同学想用一个动滑轮和一个定滑轮组成滑轮组提升重物，请你用笔画线代替绳子，将图中的两个滑轮连成符合要求的滑轮组。

答案：【详解】
人用力往下拉绳把重物提升，说明人的拉力方向向下，按此反向绕线，绳子的起始端应系在定滑轮的挂钩上，如图所示：
解析：
【详解】
人用力往下拉绳把重物提升，说明人的拉力方向向下，按此反向绕线，绳子的起始端应系在定滑轮的挂钩上，如图所示：
