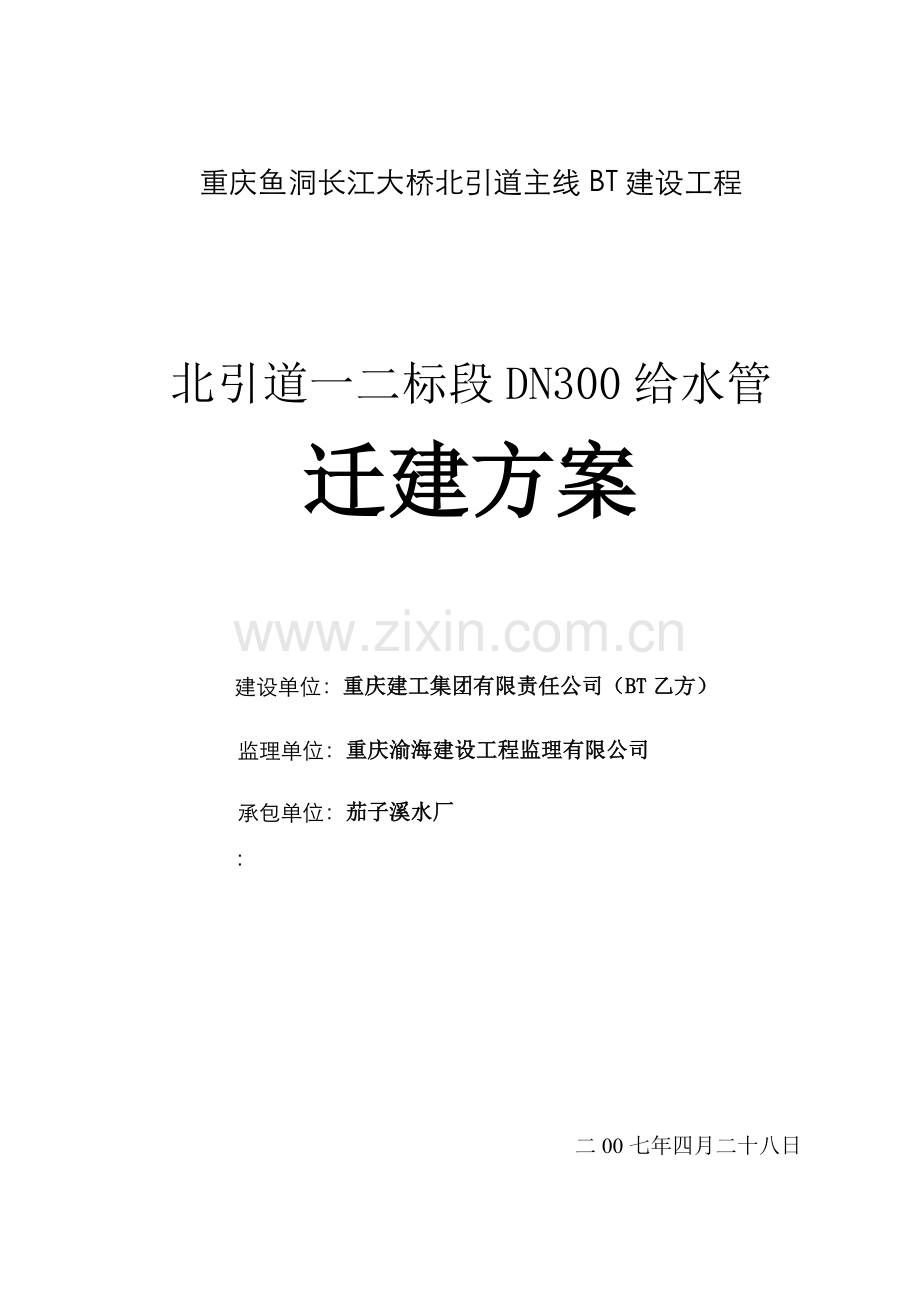

DN300给水管迁建详解.doc

重庆鱼洞长江大桥北引道主线BT建设工程

北引道一二标段DN300给水管
迁建方案

建设单位：重庆建工集团有限责任公司（BT乙方）
监理单位：重庆渝海建设工程监理有限公司
承包单位：茄子溪水厂
：

二00七年四月二十八日

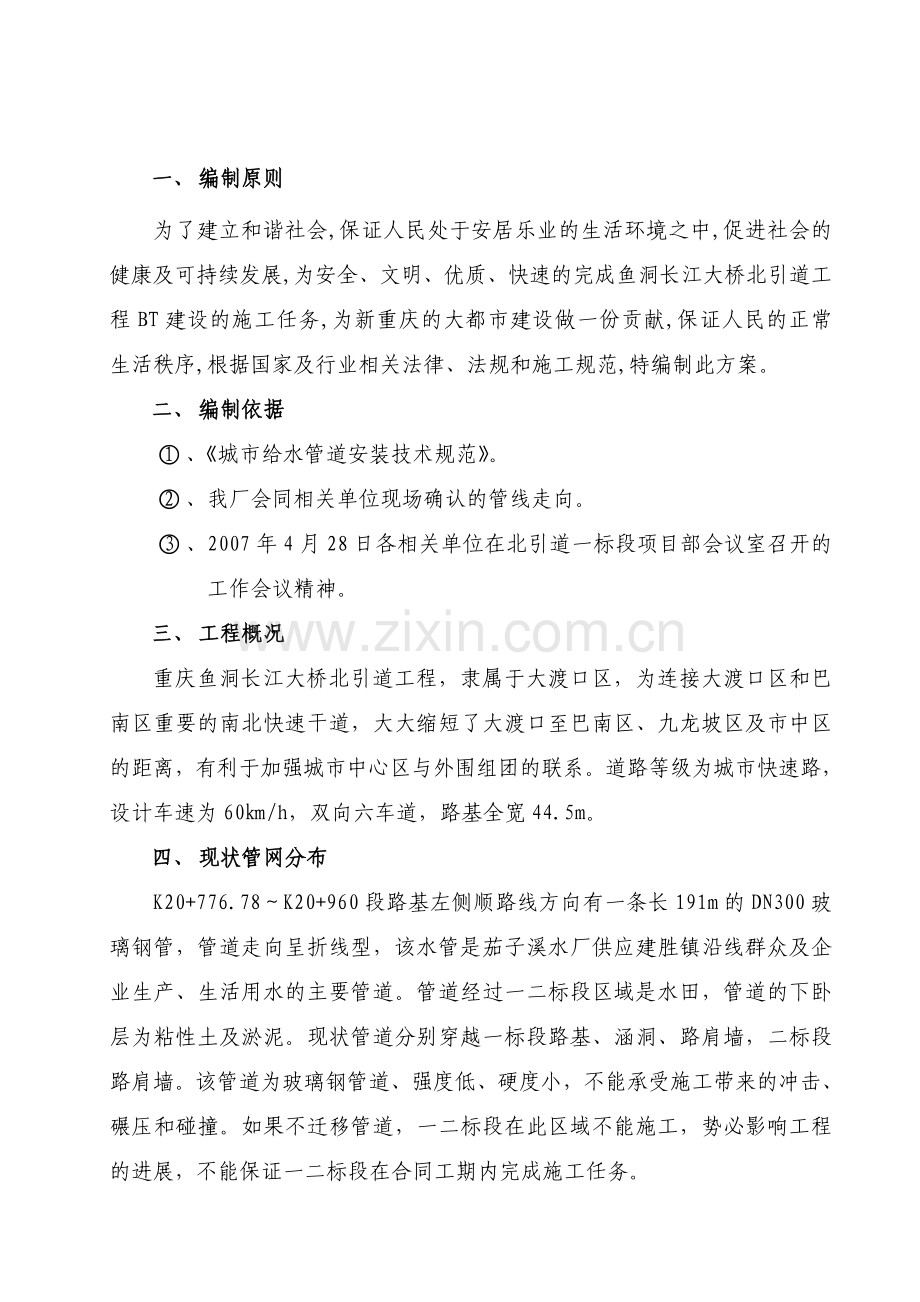

一、 编制原则
为了建立和谐社会,保证人民处于安居乐业的生活环境之中,促进社会的健康及可持续发展,为安全、文明、优质、快速的完成鱼洞长江大桥北引道工程BT建设的施工任务,为新重庆的大都市建设做一份贡献,保证人民的正常生活秩序,根据国家及行业相关法律、法规和施工规范,特编制此方案。
二、 编制依据
、《城市给水管道安装技术规范》。
、我厂会同相关单位现场确认的管线走向。
、2007年4月28日各相关单位在北引道一标段项目部会议室召开的工作会议精神。
三、 工程概况
重庆鱼洞长江大桥北引道工程，隶属于大渡口区，为连接大渡口区和巴南区重要的南北快速干道，大大缩短了大渡口至巴南区、九龙坡区及市中区的距离，有利于加强城市中心区与外围组团的联系。道路等级为城市快速路，设计车速为60㎞/h，双向六车道，路基全宽44.5m。
四、 现状管网分布
K20+776.78～K20+960段路基左侧顺路线方向有一条长191m的DN300玻璃钢管，管道走向呈折线型，该水管是茄子溪水厂供应建胜镇沿线群众及企业生产、生活用水的主要管道。管道经过一二标段区域是水田，管道的下卧层为粘性土及淤泥。现状管道分别穿越一标段路基、涵洞、路肩墙，二标段路肩墙。该管道为玻璃钢管道、强度低、硬度小，不能承受施工带来的冲击、碾压和碰撞。如果不迁移管道，一二标段在此区域不能施工，势必影响工程的进展，不能保证一二标段在合同工期内完成施工任务。
五、水管改移方案
1、施工办法
改移水管的前提是不能影响供应片区内群众的生产生活用水。我们先按照城投公司、建工集团BT乙方、监理、茄子溪水厂、一二标段施工单位共同商定的施工方案及水管改线走向图，铺设好水管及接线位置配件，经过验收合格后再集中施工力量停水4个小时把水改接到新安装的管线上。水管改移后拆出原铺设管道。
由于管线经过一二标段施工区域均为淤泥，要求管道具有较高的刚度和强度，同时为了节省投资，降低施工造价，缩短施工时间，我厂建议此次改移水管的管材为钢管。
此次改移管道从K20+776.78左侧44.52米开始，至K20+960左侧32.2米结束，呈折线型。
改迁管道施工区域一标段在征地红线外5米，二标段在征地红线外2.5米，管道采用租地施工埋设管道后，恢复耕地交给老百姓生产的方式，所以我们采用人工开挖基槽、运输管道、浇筑钢筋砼基础、安装管道及回填复耕的施工方法。
2、施工措施
工艺流程
C10垫层
铺设土工布
沙砾石垫层层
沟槽开挖
测量放线

焊缝检查
管口焊接
对口
下管
浇筑120。C20基础
铺设钢筋

土工布包扎
砂卵石回填
固定口外防腐
试压
管件安装

管顶土回填复耕
冲洗消毒、竣工验收

先按照业主移交的施工平面图用全站仪放出线路走向，确定改建管道与原管道的接点部位。
沿线路走向人工开挖管沟基槽，基槽宽度1.2米，深度1.6米。开挖出来的淤泥要堆放在基槽边缘1米外，为了防止沟槽土方坍塌，每隔5米要用木板对沟槽进行对撑。在施工过程中，每施工一段就取下一段的防护支撑。沟槽基底如果是淤泥就要用片石换填，碎石填隙。
沟槽开挖完以后，在沟槽底铺筑20厘米砂卵石，人工夯实以利于透水。在铺筑好的砂卵石上铺防水土工布，再浇筑10厘米厚C15砼。在C15砼的上面横向安装ф14的受力钢筋，间距12厘米；纵向安装ф8分布钢筋，间距15厘米。钢筋保护层厚度5厘米。铺好钢筋以后浇筑20厘米后C25钢筋砼，作为管道基础。
在浇筑的管道基础上用全站仪放出管道安装的轴线，用三角架和滑轮吊装管道进行安装。管子进场以后要对管道规格、材质、压力等级进行复核。表面无显著锈蚀、裂纹、斑疤、重皮和压延等缺陷。不得有超过壁厚负偏差的凹陷和机械损伤。钢管及其配件要有出厂合格证。这次施工在接点部位有两个阀门、32对法兰盘。阀门必须有出厂合格证，型号与管道一致，阀杆转动灵活，无卡、涩现象。法兰盘密封面应平整光洁，无伤痕、毛刺等缺陷。螺栓与螺母应配合良好，无松动或卡涩。
管子下管时要用滑轮吊装，严禁将管子沿槽帮滚放，使用尼龙吊带或专用吊具，不得损坏防腐层和钢管。接口要形成自然对齐。管子对口前应先修口、清根，管端面的坡口角度、钝边、间隙，应符合规范规定；不得在对口间隙夹帮条或用加热法缩小间隙施焊。管道对口根据管径的大小，选择合适的专用对口器具，不得强力对口。钢管对口以后要进行焊接。环向焊接缝距支架净距离不小于10公分，直管段相邻环向焊缝间距不小于20公分，管道任何位置不得有十字型焊缝。管道接口的焊接要制定焊接部位顺序和施焊方法，防止温度应力集中。多层焊接时，第一层焊缝根部应焊透，且不得烧穿；焊接以后各层，应将前一层的熔渣物清干净。每层焊缝厚度宜为焊条直径的0.8~1.2倍。各层引弧点和熄弧点应错开。不合格的焊缝要返修，返修次数不超过三次。管道附件安装前要检查附件的质量和型号，避免返工现象的发生。
管道安装前要先在管道内刷环氧树脂防腐，管道安装完后要在外面刷一层防锈漆，再刷石油沥青一次，缠绕玻璃布一层，最后刷石油沥青一次。刷完防腐剂后缠上粘胶带。
管道进行防腐措施处理后要进行密闭性水压试验，以检查其强度和密闭性。试验压力为工作压力加0.5MPa.管道的密闭性检查合格后才能隐蔽。
管道检验合格后浇筑120。挡块带（或者管道安装时在支架支撑后连同钢筋砼基础一起浇筑）。浇筑完管道基础就在管道周围人工回填沙砾石至管道顶高，土工布包扎好透水性填料，土工布搭接不小于25公分。最后人工回填管顶覆土，覆土深度不小于80公分（管子安装如后附图）。
管道通水以前要进行消毒冲洗。冲洗前要用含氯水浸泡，含氯水要充满整个管道，氯离子浓度不低于20mg/L，浸泡24小时后再冲洗。冲洗用流速不小于1m/秒的自来水。要反复冲洗直至出水蚀度、色度相同为止。
管道安装完成以后要在其表面做好标志，以便于保护。新管道接通以后要对旧管道进行开挖拆除，清除路基及构筑物下面的孔洞，排除潜在的质量隐患。

六、 安全、环保措施
管道施工的临时线路要用护套线，电工、焊工必须持证上岗。电焊机及电动工具要安装漏电保护装置。基础开挖工程中严禁掏挖，根据土质情况应按规范放边坡施工。沟槽外要搭设围栏作好警示标志。易然易爆的物品如氧气、乙炔等要分开堆放。电焊工在雨天及潮湿环境下施工要带绝缘手套，穿绝缘鞋。吊装管道要有专人指挥，严禁人员在吊起的管道下面停留或穿行。
管道试压，压力超过0.45MPa时严禁修复缺陷、紧固螺丝。打泵升压管正前方严禁有人。管道施工不能影响周围居民的生活，晚上22点以后不许施工。沥青油的熬制要远离居民区和施工生活区，尽可能采用冷沥青油膏，进行沥青防腐施工要防止沥青油污染环境，沥青防腐工具和剩余沥青油要集中处理。

七、DN300水管迁建主要工程量统计表（暂定工程量以实际为准）
序号
项目名称
单位
工程量
备注
1
人工挖沟槽土方
立方米
412.8

2
钢管安装（DN300）
米
215
含防腐处理
3
填砂卵石
立方米
135.5

4
C15砼
立方米
25.8

5
C25砼
立方米
30.1

6
钢筋制、安
公斤
1978

7
回填土方
立方米
206.4

8
土工布
平方米
785

9
法兰盘
对
32

10
DN 300×219三通制作
个
1

11
弯头制作
个
8

12
DN300新旧管网连接
处
2

13
阀们开关DN300
个
2

14
法兰伸缩口DN300
个
2

15
砖砌检查井（28cm厚）
座
2

16
铸铁井盖
个
2

17
管道消毒处理
米
215
