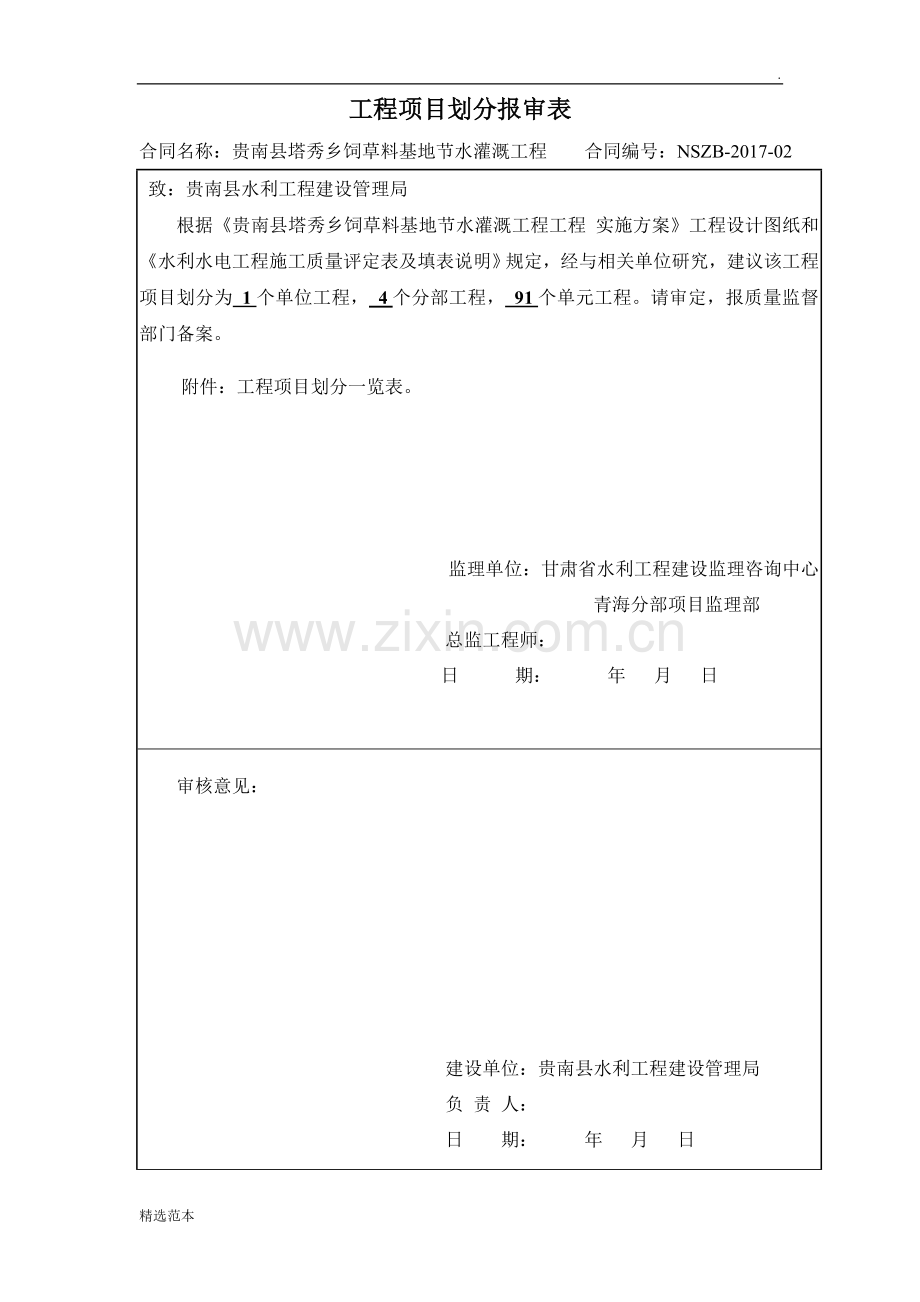

.工程项目划分报审表合同名称：贵南县塔秀乡饲草料基地节水灌溉工程 合同编号：NSZB-2017-02致：贵南县水利工程建设管理局根据贵南县塔秀乡饲草料基地节水灌溉工程工程 实施方案工程设计图纸和水利水电工程施工质量评定表及填表说明规定，经与相关单位研究，建议该工程项目划分为 1个单位工程， 4个分部工程， 91个单元工程。请审定，报质量监督部门备案。附件：工程项目划分一览表。监理单位：甘肃省水利工程建设监理咨询中心青海分部项目监理部总监工程师：日 期： 年 月 日审核意见：建设单位：贵南县水利工程建设管理局负 责 人： 日 期： 年 月 日贵南县塔秀乡饲草料基地节水灌溉工程项目划分说明1.项目划分范围 项目划分范围为贵南县塔秀乡饲草料基地节水灌溉工程，建设内容为新建有坝式引水口1座，铺设干管1条，长3.628km；支管4条，总21.205km；90移动软管24条，总长1.2km。配建阀门井29座，给水栓316座。2.项目划分依据 本工程项目划分依据水利水电工程施工质量检验与评定规程（SL176-2007）、水利水电建设工程验收规程（SL233-2008）、水利水电基本建设工程单元工程质量评定标准（水利2012年版本）、给排水构筑物施工及验收规范（GBJ141-90）、给排水管道工程施工及验收规范（GB50268-2008）、混凝土结构工程质量验收规范（GB50204-2002)，施方案设计文件及施工图纸结合贵南县塔秀乡饲草料基地节水灌溉工程的具体情况进行划分，在今后实施过程中若出现新增项目时，再根据实际情况按照划分原则进行调整。3.项目划分原则 本项目工程划分为单位工程、分部工程、单元工程三级，质量评定方法按水利水电工程施工质量检验与评定规程（SL176-2007）及水利水电基本建设工程单元工程质量评定标准（水利2012年版本）、给排水构筑物施工及验收规范（GBJ141-90）、给排水管道工（GB50268-2008）、混凝土结构工程质量验收规范（GB50204-2002），按从单元工程到分部工程，从分部工程到单位工程，最后到工程项目，逐级验收，逐级评定。3.1单位工程划分原则按照投标文件及施工合同、实施方案、工程设计图纸和有关规定划分单位工程，贵南县塔秀乡饲草料基地节水灌溉工程划分为1个单位工程。单位工程为贵南县塔秀乡饲草料基地节水灌溉工程，合同编号为GNCG-D1。3.2分部工程划分原则 按照本工程设计结构的主要组成部分划分分部工程，将贵南县塔秀乡饲草料基地节水灌溉工程划分为4个分部工程。主要分部工程为贵南县塔秀乡饲草料基地节水灌溉工程引水枢纽工程，阀门井工程，管道工程，给水栓工程。3.3单元工程划分原则 依据设计结构、施工部署和质量考核要求，将该工程的分部工程划分成若干个层、块、区、段，每一层、块、区、段为一个单元工程，单元工程包括管道、各类阀门井、给水栓等。其中管道工程干管中355PVC-U管道按每200米为一个单元工程（包括管沟开挖、管道安装、管道试验、土方回填）；支管225PVC-U（0.6Mpa）管道按每500米为一个单元工程（包括管沟开挖、管道安装、管道试验、土方回填），阀门井按每五座为一个单元工程，给水栓按50组为一个单元工程。贵南县塔秀乡饲草料基地节水灌溉工程 项目划分及编码一览表（见下页）贵南县塔秀乡饲草料基地节水灌溉工程项目划分及编码一览表合同名称：贵南县塔秀乡饲草料基地节水灌溉工程 合同编号：NSZB-2017-02单位工程名称及编码分部工程名称及编码单元工程及编码单元合计单元工程划分说明贵南县塔秀乡饲草料基地节水灌溉工程GNCG-D1贵南县塔秀乡饲草料基地节水灌溉工程引水口枢纽工程GNCG- D1-F1 土方开挖 GNCG- D1-F1-01 1引水口工程土方开挖共1个单元工程M7.5浆砌石溢流坝 GNCG- D1-F1-021M7.5浆砌石溢流坝共1个单元工程C25砼溢流面及铺盖GNCG- D1-F1-031C25砼溢流面及铺盖共1个单元工程C25砼消力池GNCG- D1-F1-04 1C25砼消力池包括侧墙及底板共1个单元工程钢丝石笼GNCG- D1-F1-051钢丝石笼海曼共1个单元工程冲沙闸 GNCG- D1-F1-061冲沙闸包括闸墩、底板、工作平台及胸墙共1个单元工程 进水池GNCG- D1-F1-071进水池包括池底及池壁为一个单元工程C20砼支墩GNCG- D1-F1-081出水管支墩为一个单元工程进水闸GNCG- D1-F1-091进水闸包括闸墩、底板、工作平台及胸墙共1个单元工程预制C25砼盖板GNCG- D1-F1-101C25砼预制盖板为一个单元工程C20砼导流墙GNCG- D1-F1-111C20砼导流墙包括左岸和右岸共1个单元工程651止水带GNCG- D1-F1-121651止水带安为1个单元工程土方回填GNCG- D1-F1-131土方夯实回填共1个单元工程阀门井工程GNCG- D1-F2 阀门井 GNCG- D1-F2-01056工程共29座阀门井，按5为1个单元工程，共6个单元，最后一个单元工程为4座阀门井；每座阀门井包括土方开挖，C20砼预制、井圈安装、土方回填。 管道工程GNCG- D1-F3 干管 GNCG- D1-F3-011818355PVC-U（0.6 Mpa)共 3628m，按200m为一个划分段，共18个单元工程，每个单元包括土方开挖、管道安装、管道试压、管沟回填。 支管 GNCG- D1-F3-196042225PVC管（0.6Mpa)共21205m, 按500m为一个划分段, 共42个单元工程，包括土方开挖、管道安装、管道试压、管沟回填。 软管 GNCG- D1-F3-61666软管DN90管共 1200m，按200m为一个单元工程，共6个单元工程，每个单元包括土方开挖、管道安装、管道试压、管沟回填。给水栓工程GNCG- D1-F4 给水栓 GNCG- D1-F4-01066包括土方开挖、给水栓安装、C15砼底座浇筑以及土方回填，共316组，按50组为1个单元共6个单元工程合 计4/91/说明:表中加为关键部位或隐蔽工程,为有重要工序精选范本
