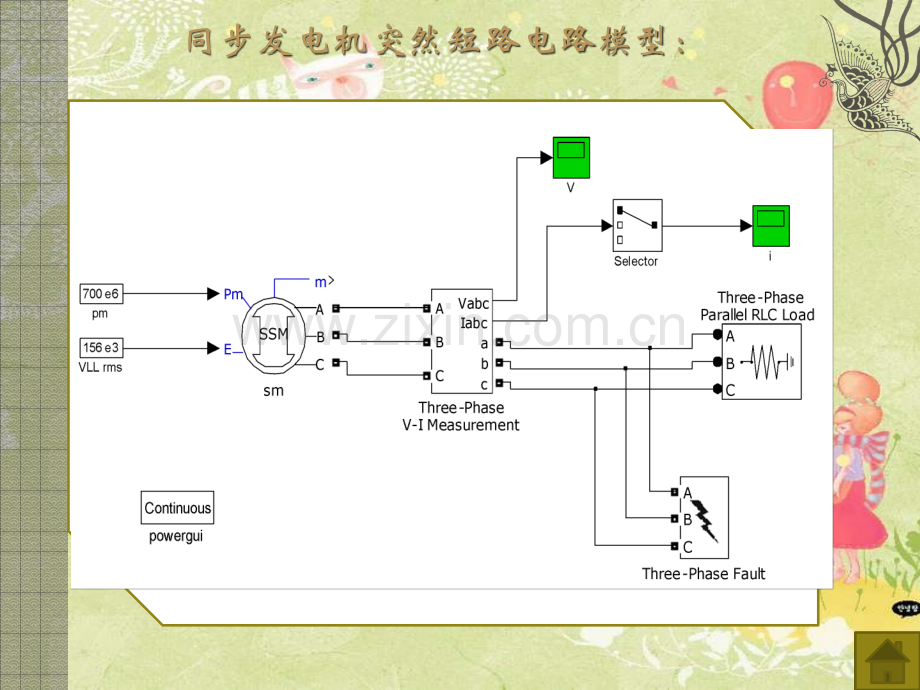

电路模型模块介绍仿真结果同步发电机突然短路电路模型：模块介绍选择电机、电流、电压测量元件等模块需要启动电力系统元件库。方法有两种：1、在指令窗口中键入powerlib,回车;2、单击开始按钮（start),依次选择simulink、SimPowerSystem。弹出电力系统 元件库对话框如下：在指令窗口中输入simulink，回车，弹出仿真元件库对话框。从中选择所需模块。所需其他仿真元件，如放大器、示波器、各类积分微分元件可由以下方式找到：从电机（machines）元件库中选择简化的同步电机元件并在参数对话框中进行设置。连接类型：Y额定值：额定功率、线电压、频率机械特征：惯性因数、阻尼系数和极对数内部电阻：每相的电阻和电抗值初始状态：初始速率的偏差、转角、线电流幅值和相角 SM的机械功率使用一个常数发生器设置，这个常数发生器名称改为Pm，数值设为700e6 SM的电压幅值也使用常数发生器设置，这个常数发生器名称改为VLLrms，数值设为156e3本例中选择测量相电压，电流也要测量 从测量库中选择三相电压-电流测量元件(Tree-phaseV-IMeasurement)，进行如下设置：从线路元件库中选择三相电路短路故障发生器（Three-PhaseFault），参数设置如下：转换状态为10转换时间为0.050.4，即0.05秒故障，0.4秒故障切除缓冲电阻和缓冲电容都取无穷大 从线路元件库中选择三相并联RLC负载元件（3PhaseParallelRLCLoad），设置如下：选择选择器元件（selector），选择A相电流进行观察，设置如下：仿真结果仿真参数设置：故障元件中设置时间为0.05到0.4之间；在电路图菜单中选择仿真菜单，弹出仿真参数对话框，设置如下：同步电机三相短路故障点A相电流波形故障点B相电流波形故障点C相电流波形故障点三相电流波形故障点三相电压波形将选择器改成三相序分量分析器(3-Phase Sequence analyzer)三相序分量分析器可以输出A相直流、基频以及各次谐波电流的正序、负序或零序分量的幅值和相角。本次仿真设置如下：输出基频分量，选择将正序、负序、零序同时输出显示到示波器。三相序分量分析器参数设置故障点A相基频电流各序分量幅值和相角将三相电路短路故障发生器中的故障相选为B相和C相，进行相间短路仿真，结果如下：BC两相短路时A相电流波形BC两相短路时B相电流波形BC两相短路时C相电流波形BC相短路时三相电压波形 BCBC短路时短路时A A相电流基频序分量波形相电流基频序分量波形
