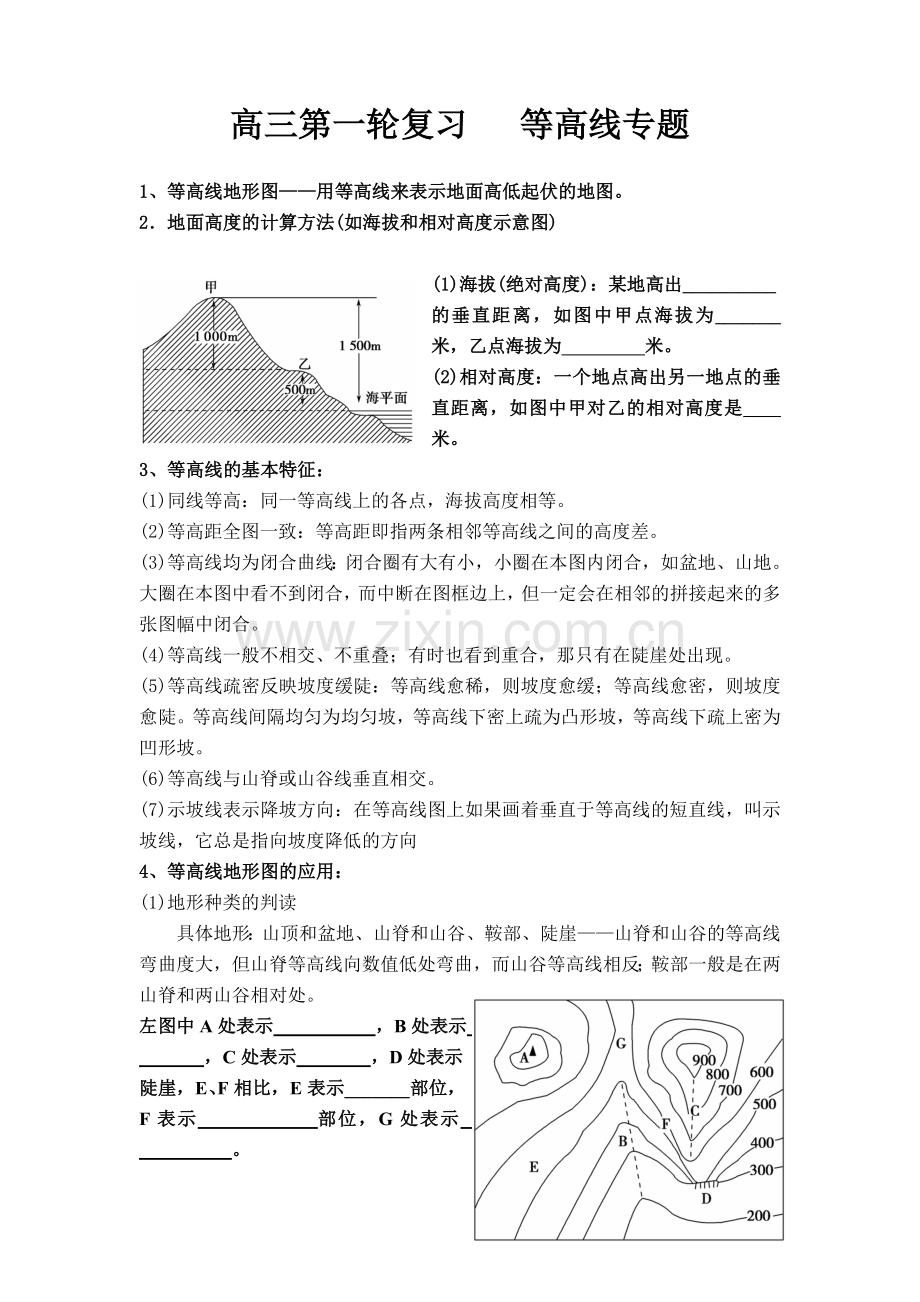

高三第一轮复习 等高线专题

1、等高线地形图——用等高线来表示地面高低起伏的地图。
2．地面高度的计算方法(如海拔和相对高度示意图)

(1)海拔(绝对高度)：某地高出__________
的垂直距离，如图中甲点海拔为_______米，乙点海拔为 米。
(2) 相对高度：一个地点高出另一地点的垂直距离，如图中甲对乙的相对高度是____米。
3、等高线的基本特征：
(1)同线等高：同一等高线上的各点，海拔高度相等。
(2)等高距全图一致：等高距即指两条相邻等高线之间的高度差。
(3)等高线均为闭合曲线：闭合圈有大有小，小圈在本图内闭合，如盆地、山地。大圈在本图中看不到闭合，而中断在图框边上，但一定会在相邻的拼接起来的多张图幅中闭合。
(4)等高线一般不相交、不重叠；有时也看到重合，那只有在陡崖处出现。
(5)等高线疏密反映坡度缓陡：等高线愈稀，则坡度愈缓；等高线愈密，则坡度愈陡。等高线间隔均匀为均匀坡，等高线下密上疏为凸形坡，等高线下疏上密为凹形坡。
(6)等高线与山脊或山谷线垂直相交。
(7)示坡线表示降坡方向：在等高线图上如果画着垂直于等高线的短直线，叫示坡线，它总是指向坡度降低的方向
4、等高线地形图的应用：
(1)地形种类的判读
具体地形：山顶和盆地、山脊和山谷、鞍部、陡崖——山脊和山谷的等高线弯曲度大，但山脊等高线向数值低处弯曲，而山谷等高线相反；鞍部一般是在两山脊和两山谷相对处。
左图中A处表示 ，B处表示 ，C处表示 ，D处表示陡崖，E、F相比，E表示_______部位，F表示 部位，G处表示 。
注：山脊线或山谷线与等高线垂直相交，山脊线为流域的分水线，山谷线为河流的集水线(可能有河流发育)。鞍部是山脊线最低处，山谷线最高处。
五大地形类型：山地、盆地、平原、高原、丘陵
平原：海拔200米以下，等高线稀疏，较为平直；丘陵：海拔200米以上，小于500米，等高线弯曲，但比较和缓，相对高度一般小于100米；山地：地形组成与丘陵相似，但海拔500米以上，相对高度一般大于100米，等高线相对密集、弯曲；高原：海拔高度大，相对高度小，等高线在边缘较密集，而内部明显稀疏；盆地：四周等高线较密集，数值高，中间等高线较稀疏，数值低。

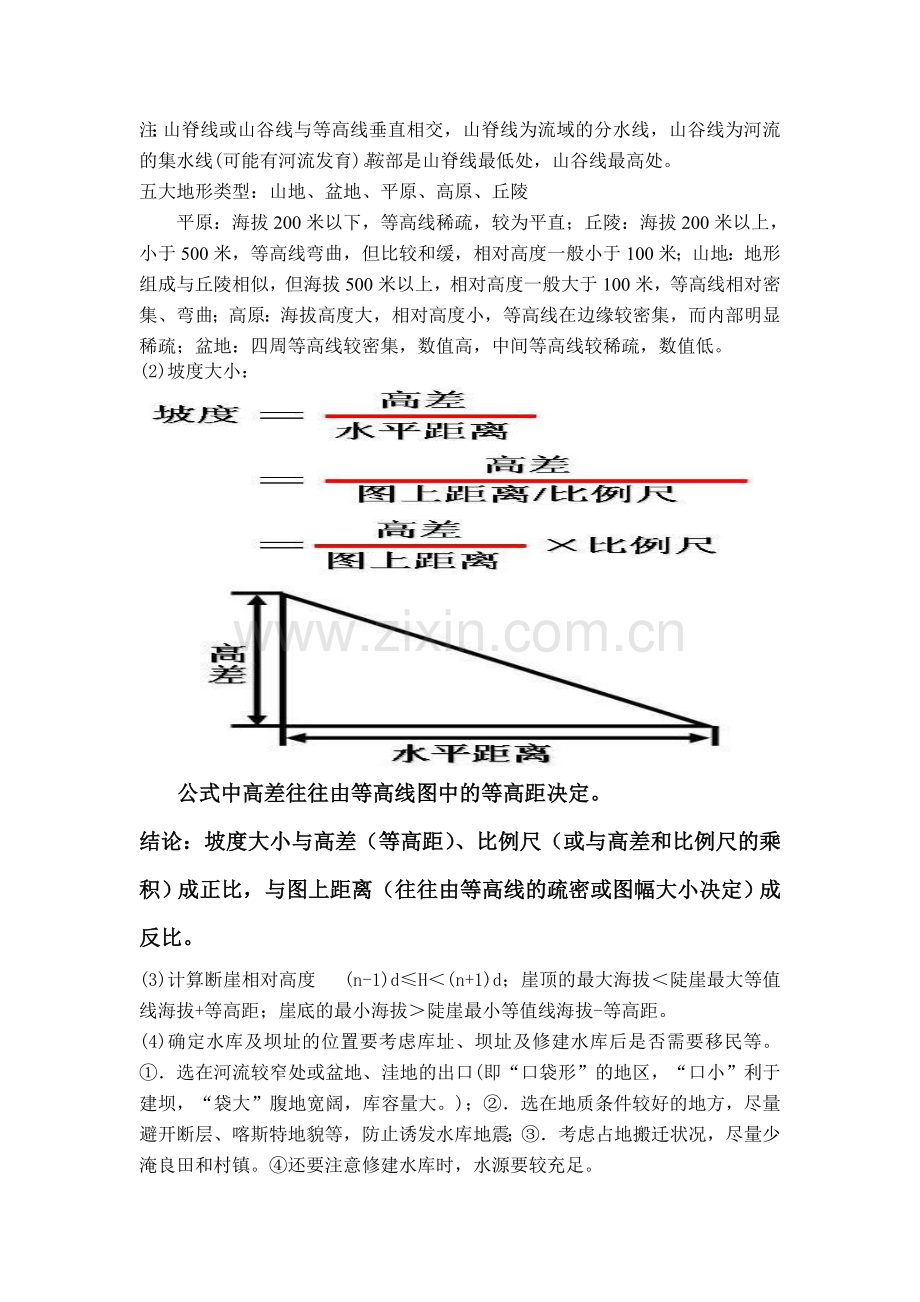

(2)坡度大小：
公式中高差往往由等高线图中的等高距决定。
结论：坡度大小与高差（等高距）、比例尺（或与高差和比例尺的乘积）成正比，与图上距离（往往由等高线的疏密或图幅大小决定）成反比。
(3)计算断崖相对高度 (n-1)d≤H＜(n+1)d；崖顶的最大海拔＜陡崖最大等值线海拔+等高距；崖底的最小海拔＞陡崖最小等值线海拔-等高距。
(4)确定水库及坝址的位置要考虑库址、坝址及修建水库后是否需要移民等。①．选在河流较窄处或盆地、洼地的出口(即“口袋形”的地区，“口小”利于建坝，“袋大”腹地宽阔，库容量大。)；②．选在地质条件较好的地方，尽量避开断层、喀斯特地貌等，防止诱发水库地震；③．考虑占地搬迁状况，尽量少淹良田和村镇。④还要注意修建水库时，水源要较充足。
（5）确定港口——应建在等高线稀疏、等深线密集的海湾地区，即陆域平坦、港阔水深的避风港湾
(6)确定交通线的线路——选择交通线的基本要求：利用有利地形地势，一般是在两条等高线间绕行，只有必要时才可穿过一、两条等高线；尽可能少地通过河流，少建桥梁等，以减少施工难度和投资；避免通过断崖、沼泽地、沙漠地段。
(7)确定工业区、居民区和农业区的区位
工业区宜建在地形平坦开阔且交通便利、水源充足、接近资源的地方；居民区最好建在依山傍水、地势开阔平坦的向阳地带，并且要交通便利，远离污染；根据等高线地形图反映出来的地形类型、地势起伏、坡度陡缓、结合气候和水源条件，因地制宜地提出农林牧渔业合理布局的方案；如平原地区发展耕作业，山地、丘陵地区发展林业、畜牧业。
(8)判断气候特征
①．比较降水量的多少——根据迎风坡多地形雨，背风坡降水较少来判断降水状况；②．比较获取热量或蒸发量的大小——阳坡太阳高度角较大，单位面积获取热量较多，蒸发量大，比较干燥，阴坡获取热量较少，蒸发量小，比较湿润；③．计算气温——高度每升高100米，气温下降0.6°C。
（9）引水线路：注意让其从高处向低处引水，以实现自流，且线路要尽可能短，这样经济投入才会较少。
【经典试题训练】
1、2011年暑假期间，山东济南某中学组织了一次“远足体验”夏令营活动，并
对图示区域进行了一次野外天文、地质、植被、聚落等综合性考察活动。分析
下列等高线地形图，回答下列问题。
(1)同学们沿图中的登山线路行进，观察到沿途植被垂直变化不大，你认为主要
原因是______。
(2)同学们把夜晚宿营地点选在图中A处，请根据图中信息简述理由。
(3)某同学建议在图中C处建一火情瞭望台，你认为此建议可采纳吗？________，
若用现代化的手段动态监测森林火灾，最好采用________技术。
(4)若考察小组在D处突遇泥石流，①②③④四条逃生线路中最佳的是________。
某同学因私自外出，在B处迷了路，请你给他指出独自走出困境的最佳路线。

(5)简要分析图中E城镇形成的有利区位条件。

2．如图为某地区等高线示意图(单位：米)。读图，回答(1)～(3)题
(1)下列有关图中等高线表示的基本地形的叙述中，正确的是(　　)
A．AB线表示山谷
B．CD线表示山脊
C．F处可能为火山口
D．F处为山峰
(2)E处陡崖的相对高度可能是(　　)
A．80米　　　 B．180米　　　
C．200米　　　 D．210米
(3)下列说法不正确的是(　　)
A．③处比②处坡度更陡一些
B．①河流的河段丙、丁之间的流向大
致是从南向北
C．若要在河流①修建大坝，则乙处比
甲处位置好
D．若该地区位于中国东南部地区，则②地区最适宜发展的产业是甜菜种植业
海平面 1500 500 1000
山顶 山谷 山脊 缓坡 陡坡 鞍部
1、【解析】　第(1)题，登山线路的终点山峰海拔550米，与出发点之间相对高度不大，水热状况没有明显变化，故沿途植被垂直变化不大。第(2)题，A处为鞍部，地形较平坦，可以选为宿营地点。第(3)题，火情瞭望台应建在监测区域的最高处，C处不是本区最高处，北部区域视野受阻。第(4)题，逃生线路应选择最短距离内更能远离泥石流的方向，即垂直于等高线的高处；沿河流走可走到开阔河谷地区，从而走出困境。第(5)题，从地形、水源、交通等方面分析。
【参考答案】　(1)沿线相对高度不够大，水热状况垂直分异不显著　(2)位于鞍部，地形相对平坦开阔。　(3)不可采纳　遥感　(4)②　顺河谷的溪水流向走　(5)地形平坦；位于河流交汇处，水源充足，水运便利。
2、【解析】　第(1)题，由图可知AB线表示山脊；CD线表示山谷；F处示坡线向内是山顶处的低洼部分，可能为火山口，不是山峰。第(2)题，E处陡崖的相对高度应为100米≤H＜200米。第(3)题，甜菜最适宜在中温带生长，若该地区位于中国东南部地区，则②地区不适宜发展甜菜种植业。
【答案】　(1)C　(2)B　(3)D
等高线的判图方法
(1)
相等或差值相等
相邻两条等高线的数值关系符合相等或差值相等原则
(2)
疏缓密陡
等高线疏密反映坡度陡缓，两条等高线之间间距愈大，等高线愈稀疏，表示坡度愈缓；反之坡度愈陡
(3)
凸低
为高

等高线向低值弯曲的中心部位比两侧海拔高，地形为山脊
凸高
为低

等高线向高值弯曲的中心部位比两侧海拔低，地形为山谷
(4)
高于
高值

相邻等高线之间的闭合区域，海拔不在两条等高线的数值之间，如A海拔高于200米，低于300米；而B海拔低于100米，高于0米
低于
低值

2、地形剖面图：直观表示地面沿某一方向地势的起伏和坡度的陡缓。
A.绘制方法
(1)确定解剖面的方向，定出剖面基线AB。
(2)确定垂直比例尺，垂直比例尺一般是原图的5、10、15、20倍，倍数越大，
起伏越明显。水平比例尺与原图一致。在原图的下面绘水平线MN，按水平比例
尺的大小定出剖面范围为横坐标，按垂直比例尺的大小，绘出纵坐标。
(3)点出剖面基线AB与等高线的交点，并从每一个交点向MN线上引垂线。如图
所示，从1点～15点，向MN线引垂线。
(4)根据规定的垂直比例尺找出垂线1′～15′点的相应高度。
(5)用平滑曲线把1′点一直连到15′点，即得AB剖面线的地形剖面图。
(6)连接海拔高度相等的相邻两点时，要注意分析等高线图上原两点间的地势高
低走势及两点间的海拔高度，从而做到准确平滑过渡。
B．应用
(1)通视情况判断
在等高线地形图上，判断观测点的通视情况，应通过绘制地形剖面图判断。
由观测点向目标点绘直线，若直线没有被任何地物所切断，表示通视良好；若视线被切断，即两点之间有障碍物，则不能通视。
(2)与区域地理结合
掌握世界上主要经纬线经过的地形剖面图，并落实到某个大洲或国家的区域
上，观察国家或大洲的地形地势的起伏变化情况。
【经典试题训练】
1、图甲为我国某地等高线地形图。读图，回答下列问题。
(1)图中河流的流向是________，图中C、D两处可能发育河流的是________。
(2)若站在图中A、B两点，能直接看到小桥的是________点，该点与小桥处的
气温差大约是________℃。

(3)请在图乙上绘出图甲中a—b的地形剖面图。
2．读某地区等高线地形图，回答(1)～(3)题。
(1)关于图中规划公路叙述正确的是(　　)
A．最高点可能为180米　 B．走向为东北—西南
C．长度约为6千米 D．穿越山脊地区

(2)沿图中a—b剖面线绘制的地形剖面是下图中的(　　)

(3)在图示区域内拟建一座防火瞭望塔，在①②③④的选址方案中，瞭望范围最大的是(　　)
A．① 　　　　B．②　　　　C．③　　　　D．④
3、下图是某地地形图，MN、PQ是地形剖面线。①、②是水库，若从中选择一个作为自来水厂的水源地，其条件是自流引水且工程建设费用最小。完成（1）～（2）题。
（1）．M→N、P→Q对应的地形剖面图和应选择的水库分别是(　　)
A．甲、乙；① B．乙、甲；②
C．甲、乙；② D．乙、甲；①
（2）．Z村拟建一座玻璃温室大棚和一家污水处理厂，应依次布局在(　　)
A．③④　　　B．④⑤　　　C．⑤⑥　　　D．③⑥
4、下图为某地区等高线地形图。读图，回答（1）～（2）题。
（1）．甲河与乙河的分水(脊)线是(　　)
A、KLOP线 B．KMOP线
C．KMNQ线 D．KRQ线
（2）．拟在K点与T点之间选择起伏较平缓的路线，修建供拖拉机通行的道路，合理的路线是(　　)
A．KRQPT线 B．KMNQPT线
C．KLOPT线 D．KST线

1、第(1)题，图示地区没有指向标，可遵循“上北下南，左西右东”的方法来确定方位。河流发育在山谷中，从高处流向低处。第(2)题，A与小桥之间有一山地阻拦，不可直视。小桥海拔550米，B为850米，根据海拔相差100米，温差0.6 ℃，可得出结论。第(3)题，注意剖面线经过河流，应体现出“V”形谷。
【参考答案】　(1)自北向南　D处　(2)B　1.8　(3)剖面图如下：

2、【解析】　第(1)题，根据图示等高线判断，图中规划公路经过鞍部地区，高度为100～200米，故可能为180米；根据图示指向标判断，规划公路的走向为西北—东南；结合图中比例尺计算规划公路长约3千米。第(2)题，根据a—b剖面线起点海拔300～400米，终点海拔300～400米，最高点海拔700～800米，最低点海拔200～300米，结合沿线地形类型判断地形剖面图为A。第(3)题，瞭望台应该选择该区域最高点，周围视野阻挡物少，瞭望范围广的地点。
【答案】　(1)A　(2)A　(3)D
3、【解析】　第（1）题，根据两条剖面线上最高点、最低点、起点、终点的海拔高度及沿线地形可判断对应的地形剖面图；所选择的水库应地势高于自来水厂并且距离较近，选择②水库。第（2）题，玻璃温室大棚应有良好的光照，③位于地势高的台地，地势平坦且光照条件好；污水处理厂应布局在城镇河流的下游。
【答案】　（1）.C　（2）.D
4、【解析】　第（1）题，山脊一般是河流的分水线，等高线地形图中等高线向低处凸出的为山脊。第（2）题，高原山区修公路沿缓坡修建，KST线穿越的等高线稀疏，坡度最小。【答案】（1）.B　（2）.D
