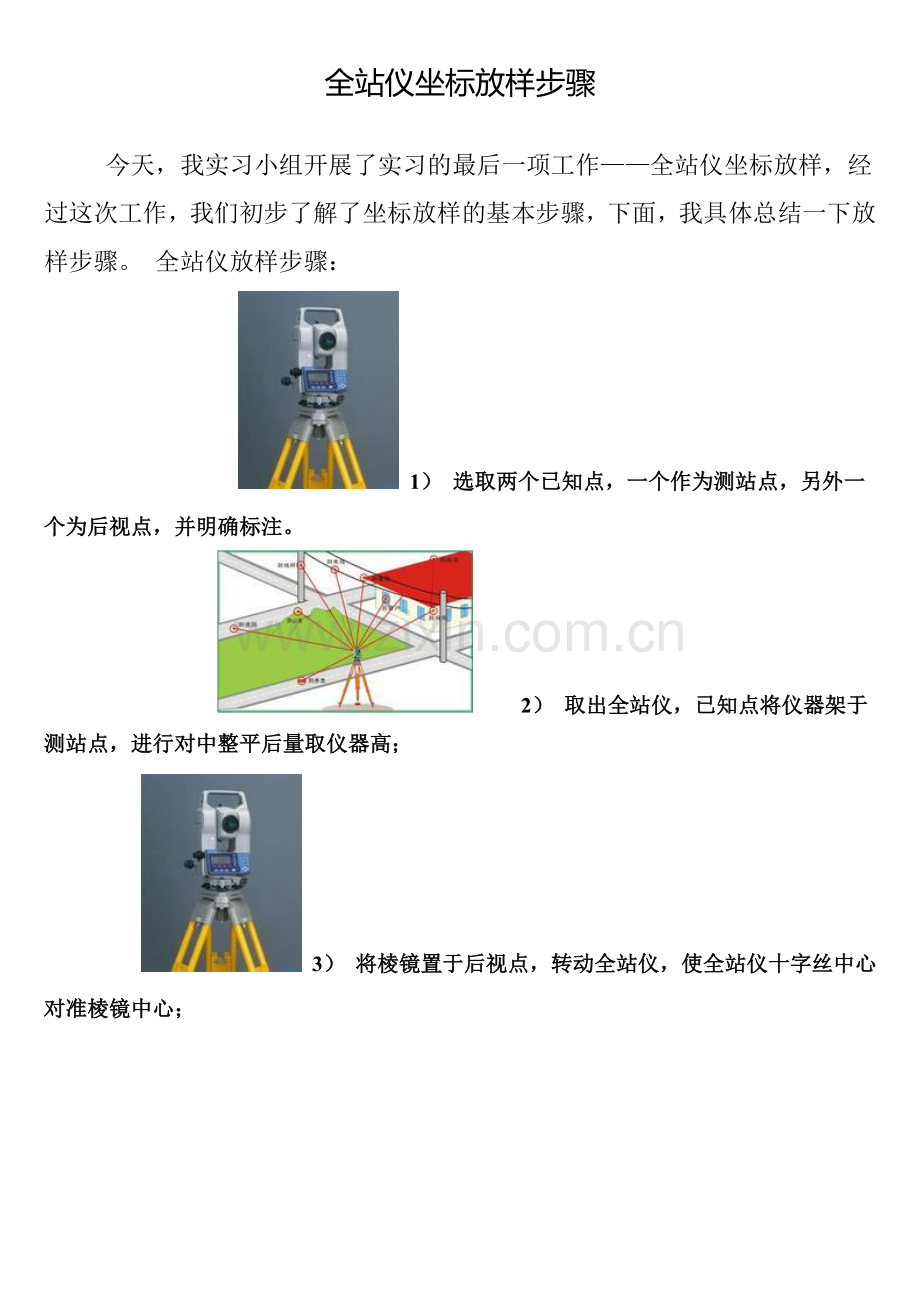

全站仪坐标放样步骤

今天，我实习小组开展了实习的最后一项工作——全站仪坐标放样，经过这次工作，我们初步了解了坐标放样的基本步骤，下面，我具体总结一下放样步骤。 全站仪放样步骤：
                            1） 选取两个已知点，一个作为测站点，另外一个为后视点，并明确标注。
                               2） 取出全站仪，已知点将仪器架于测站点，进行对中整平后量取仪器高；
          3） 将棱镜置于后视点，转动全站仪，使全站仪十字丝中心对准棱镜中心；

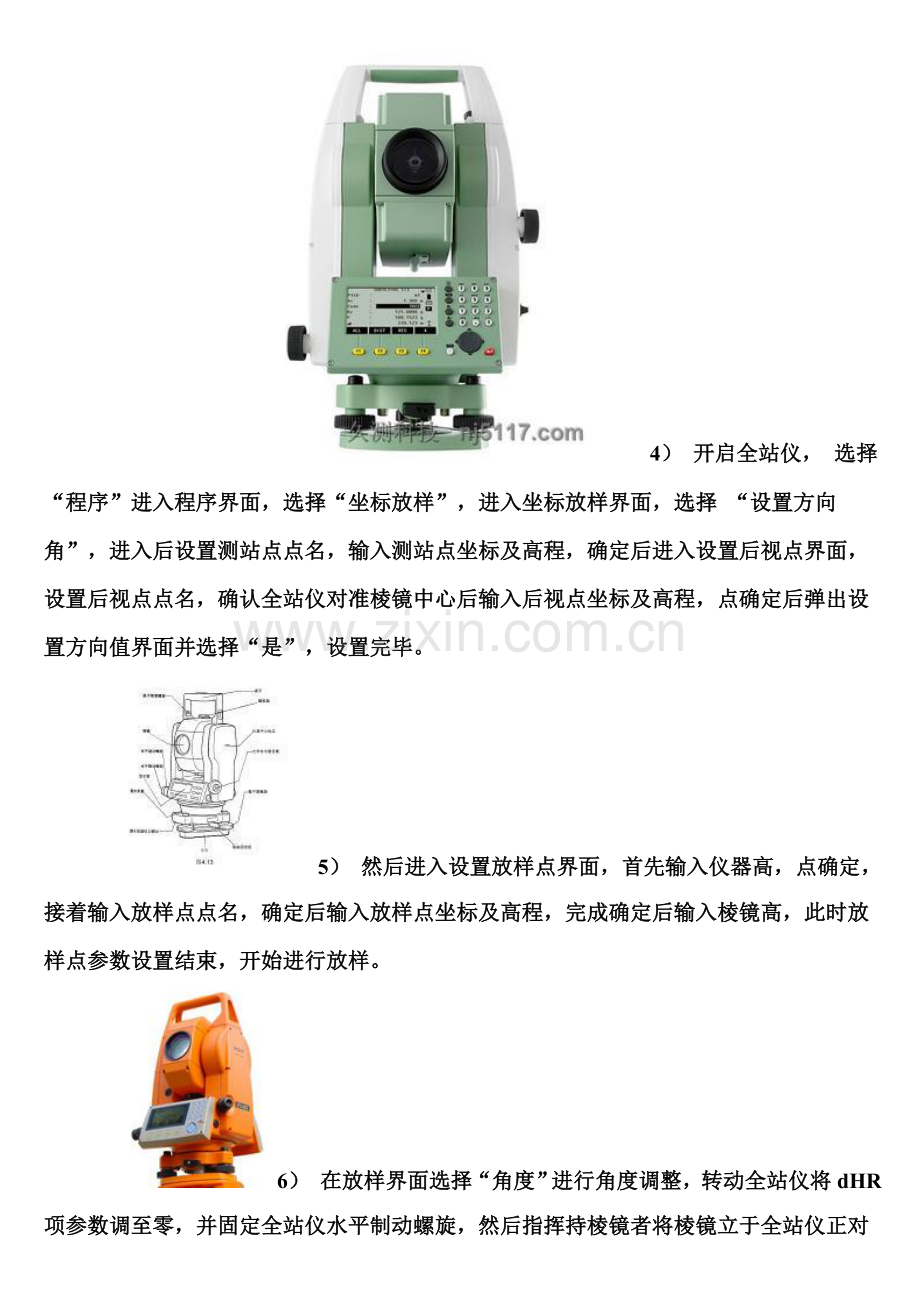

                           4） 开启全站仪， 选择“程序”进入程序界面，选择“坐标放样”，进入坐标放样界面，选择 “设置方向角”，进入后设置测站点点名，输入测站点坐标及高程，确定后进入设置后视点界面，设置后视点点名，确认全站仪对准棱镜中心后输入后视点坐标及高程，点确定后弹出设置方向值界面并选择“是”，设置完毕。
        5） 然后进入设置放样点界面，首先输入仪器高，点确定，接着输入放样点点名，确定后输入放样点坐标及高程，完成确定后输入棱镜高，此时放样点参数设置结束，开始进行放样。
        6） 在放样界面选择“角度”进行角度调整，转动全站仪将dHR项参数调至零，并固定全站仪水平制动螺旋，然后指挥持棱镜者将棱镜立于全站仪正对的地方，调节全站仪垂直制动螺旋及垂直微动螺旋使全站仪十字丝居于棱镜中心，此时棱镜位于全站仪与放样点的连线上，接着进入距离调整模式，若dHD值为负，则棱镜需向远离全站仪的方向走，反之向靠近全站仪的方向走，直至dHD的值为零时棱镜所处的位置即为放样点，将该点标记，第一个放样点放样结束，然后进入下一个放样点的设置并进行放样，直至所有放样点放样结束。
              7） 退出程序后关机，收好仪器装箱，放样工作结束。
